接触网设备与结构—软横跨与硬横跨
的钢柱和钢筋混凝土柱的连接。
节点1、2在双横承力索时的安装
联板
双耳楔型线夹
当使用双横承力索时，节点 1、2的装配如图
所示，主要区别是在绝缘和双横承力索间增
加联板。
节点5
节点5作用相当于一个腕臂
中间柱，在整个站场软横跨定
位中，采用最普遍的是节点5。
为了保护承力索 ，悬挂点
出承力索需要加装铜合金预绞
负载传递给支柱。由于负载不大，故采用GJ－50镀锌钢绞线。
不管是接地侧绝缘子还是上、下行股道间的横向电分段绝缘子，
它们一方面起绝缘作用，另一方面起连接作用。
横向承力索和上部固定绳间，通过两股直径为4.0mm的镀锌铁线拧成的直吊弦连接
起来；上、下部固定绳间，通过两股直径为4.0mm的镀锌铁线拧成的斜拉线将鞍子或悬
软横跨节点概念
软横跨节点是指软横跨所跨越线路的装配形式。
接触网链形悬挂软横跨节点示意图
为了设计及施工的方便，把软横跨各种装配形式经过归纳综合，制定了15种节点类型。
接触网链形悬挂软横跨节点1、2、3、4安装图
节点1、2适用于13m或
15m高的钢柱连接。
节点3、4适用于地面以上
12m的钢筋混凝土柱。
三、求横向承力索各股道悬挂点至支柱悬挂点的垂直距离y
分别对各悬挂点取分离体并取矩得：
y1A＝ FA·X LA
T
y2A＝ FA·X 2 A Q1A X 2 A X LA
T
FA·X iA Qi 1 AX iA X i 1 A
i
yiA＝
i 1
T
同理：y1B＝ FB ·X 1B
03 在线路较多的站场上用绝缘软横跨可节约大
接触网软横跨和硬横跨
采用刚性结构，如角钢、工字钢等， 设计时需考虑结构的承载能力和稳定 性。相对于软横跨，硬横跨的跨度较 小，但结构简单，安装方便。
施工难度差异
软横跨
安装时需要调整承重索的张力，确保 弧垂符合设计要求。施工难度相对较 大，需要专业的安装队伍和设备。
硬横跨
安装时只需将结构安装在支柱上即可 ，施工难度相对较小。但需注意结构 的精确安装和固定。
软横跨具有较强的适应性 和灵活性，能够适应不同 的线路条件和车辆运行要 求。
结构简单
软横跨的结构相对简单， 易于安装和维护，降低了 建设和运营成本。
可靠性高
软横跨的材料和结构具有 良好的耐久性和可靠性， 能够保证接触网的长期稳 定运行。
软横跨的应用场景
城市轨道交通
软横跨在城市轨道交通中广泛应 用，用于悬挂和支撑接触网，为 列车提供稳定的电力供应。
根据经济条件选择
软横跨的制造成本较高，但具有较高 的安全性能和稳定性，适用于对安全 性能要求较高的工程。
VS
硬横跨的制造成本较低，但具有较好 的适应性和安装方便性，适用于对成 本较为敏感的工程。
THANKS FOR WATCHING
感谢您的观看
接触网的重要性
接触网是电气化铁路和城市轨道交通系统的核心组成部分，为电力机车或电动车 组提供可靠的电能供应，确保列车正常运行。
接触网的性能和稳定性直接影响到列车运行的安全性和效率，因此接触网的设计 、施工和维护都至关重要。
接触网的分类
根据结构形式，接触网可以分 为软横跨和硬横跨两种类型。
软横跨适用于城市轨道交通系 统，硬横跨则主要用于电气化 铁路系统。
接触网软横跨和硬横 跨
目 录
• 接触网概述 • 软横跨 • 硬横跨 • 软横跨与硬横跨的比较 • 实际应用中的选择建议
接触网的软横跨
软横跨一、软横跨的组成多股道的站场（3股道以上）接触悬挂通过横向线索悬挂在线路在线路两侧的支柱上，这种装配方式称为软横跨。
软横跨由站场线路两侧支柱和悬挂在支柱上的横向承力索、上部固定绳、下部固定绳、及支持和连接它们的零件组成。
如图2—10—1所示。
横向承力索是软横跨的主要构件，承受各股道纵向接触悬挂的全部垂直负荷，根据负载重量有单根承力索组成的单横向承力索和双根承力索组成的双横向承力索。
在横向承力索下方布置有上、下固定绳，用以在水平方向固定线索。
横向承力索与上部固定绳之间用一根直径6mm 镀锌铁线或3根直径4mm 的镀锌铁丝编成的垂直吊线连接。
由于横向承力索承重较大，因此选用GJ —70镀锌钢绞线，根据计算可选用一根或两根。
上部固定绳的作用是固定各股道的纵向承力索，并将纵向承力索的水平负载传递给支柱。
下部固定绳的作用是固定定位器，以便对接触线按技术要求定位，并将接触线的水平负载传递给支柱。
上部固定绳与下部固定绳之间用两根直径4mm 的镀锌铁丝编成的垂直吊线连接。
由于上、下部固定绳只承受水平力，负载不大，所以一般采用GJ —50镀锌钢绞线。
我国目前采用的软横跨是绝缘式软横跨，即横向承力索、上部固定绳、下部固定绳均对地绝缘。
绝缘式软横跨便于带电检修。
二、软横跨的节点由于软横跨的种类较多，结构比较复杂，所用的零部件也多，调整也比较麻烦。
为了能表达各种类型软横跨装配，在设计上通常将软横跨结构分解归纳为一图2-10-1 软横跨示意图 1—横向承力索；2—上部固定绳；3—下部固定绳；4—直吊线；5—斜吊线； 6—纵向承力索；7—定位器；8—接触线；9—悬式绝缘子；10—钢柱；11—站台定数量的节点。
用不同的节点结合起来，便组成不同类型的软横跨形式，可满足不同情况的悬挂要求。
链形悬挂软横跨安装如图2—10—2所示。
三、软横跨的的基本要求及其安装安装好的软横跨应保证架设悬挂负荷后，软横跨各部尺寸符合设计规定；各绝缘子串及零配件安装位置正确、整齐、美观；直吊线要垂直；上、下部固定绳基本上呈水平状态。
接触网中的软横跨与硬横跨
接触网中的软横跨与硬横跨作者：杜巧玲吴文艾来源：《科技风》2017年第17期摘要：目前，随着国内外高速铁路的迅速发展，软横跨与硬横跨被广泛采用，比如我国的“八纵八横”及广（州）深（圳）线等，在国外，比如法国、英国、日本等国家都对它们有广泛的应用。
一般情况下，接触网的单线路腕臂架设方式不适合于站场，如果站场中单线路支柱腕臂架设过多会影响行车作业效率以及车站工作值班人员对信号的瞭望；其次如果股道间距太小难以满足单线路设立支柱的要求，所以站场中多采用软横跨或硬横跨形式。
关键词：接触网；硬横跨；软横跨一、软横跨与硬横跨概述（一）软横跨我们将站场中多股道接触悬挂通过单横向或者双横向线索悬挂在站场两侧支柱上的这种线路腕臂装配方式称为软横跨，软横跨通过它的各部分是否对地绝缘分为绝缘软横跨和非绝缘软横跨，目前出于对检修人员的安全考虑我国常用的是绝缘软横跨，便于它的带电检修。
（二）硬横跨我们将站场中多股道接触悬挂通过钢架结构架设在线路两侧支柱上方的线路腕臂装配方式称为硬横跨。
硬横跨分为一般斜拉式连续硬横跨和大跨度斜拉式连续硬横跨两种类型。
二、软横跨与硬横跨的结构组成（一）软横跨的结构分析由下图可以看出软横跨的组成：线路两侧的支柱，该支柱可以采用钢柱或钢筋混凝土支柱；线路上方的横向承力索，它是软横跨的主要构件，起着承受各股道接触悬挂的全部垂直负载，根据负载重量分为单横向承力索和双横向承力索；一般情况下横向承力索选用GJ—70镀锌钢绞线，根据承受的重量并且计算可选用一根或两根；上、下部定位索，它的作用是将线索在水平方向上加以固定；横向承力索与上部固定绳之间用垂直的吊弦连接，各股道的纵向负载一般由上部固定绳进行固定，同时将其水平负载传递给支柱，下部固定绳一般用于对定位器进行固定，以满足对各股道接触线定位的技术要求，同时用于给支柱将接触线上的水平负载进行传递。
上部固定绳与下部固定绳之间用垂直吊线连接，上、下部固定绳一般采用GJ—50镀锌钢绞线。
接触网 软横跨与硬横跨的维护
第五节 接触悬挂的维护
第五节 接触悬挂的维护
第五节 接触悬挂的维护
八、软横跨与硬横跨的维护
（二）硬横跨 硬横梁一般使用格构式结构（跨距较小时，也可以使用实腹结构），主要有
由角钢制成的矩形（截面为矩形）格构式硬横梁和钢管制成的三角形（截面为三 角形）格构式硬横梁。
我国吊柱一般为“Y”形，吊柱的两柱脚间距一般为1300mm，采用大柱脚间 距可以减少吊柱对硬横梁产生的次应力，吊柱通过固定杆连接在在硬横跨的下弦 杆上。
第五节 接触悬挂的维护
八、软横跨与硬横跨的维护

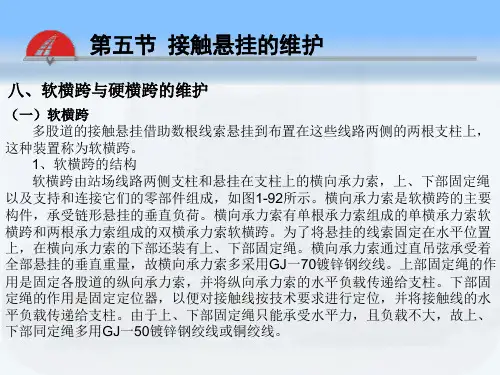

（一）软横跨 多股道的接触悬挂借助数根线索悬挂到布置在这些线路两侧的两根支柱上，
这种装置称为软横跨。 2、软横跨的节点 软横跨所采用的结构视其所设地点的线路情况而定，其结构形式可用节点的
组合方式来表示。软横跨的节点形式共有14种。各节点示意图如图1-93所示。 ►节点1、2适用于：13m、15m钢柱，节点2用于站台上。当Cx>6m时，节点2
生卡滞的现象，当卡滞后，吊索会将接触线拉高，从而使导高发生变化。
第五节 接触悬挂的维护
八、软横跨与硬横跨的维护
（二）硬横跨 硬横跨结构如图 1-94 所示，硬横跨从结构上分为吊柱硬横跨和定位索硬横
跨，吊柱硬横跨主要由硬横梁和吊柱组成，接触悬挂通过腕臂装置固定在吊柱上， 如图1-94（a）图所示。定位索硬横跨主要由硬横梁和上下部定位绳组成，如图194（b）。弹性链形悬挂硬横跨结构示意图，如图1-95所示。在站场中使用硬横 梁的主要优点为：采用硬横跨可以提高接触网的稳定性，减少列车高速通过时接 触网震动对相邻线路的接触悬挂的干扰，明显改善了弓网的受流质量；硬横跨便 于工厂化预制，提高了施工效率、减少了调整工作量；硬横跨结构可以降低对支 柱高度、弯距和基础承载能力的要求；在大型客站采用硬横跨结构比软横跨整齐、 美观。其主要缺点为投资较大、结构较笨重、钢结构防锈成本高，横向跨距不易 过大。
接触网中的软横跨与硬横跨
节点 ' 用于软横跨跨越中间站台时的绝缘装配% 节点 $% 用于软横跨与线路转换时的装配结构"相当于锚 段关节处转换柱的结构装配% 节点 $$ 用于当下锚线索抬高不超过下部定位索时悬挂非 工作支的装配结构% 节点 $) 用于当下锚线索抬高超过下部定位索时悬挂非工 作支的装配结构% 节点 $( 相当于节点 B 和节点 ' 的组合"也就是用于软横 跨跨越中间站台时的横向绝缘分段% 节点 $3 用 于 在 软 横 跨 上 设 置 防 窜 中 心 锚 结 时 的 装 配 结构# ' 二( 硬横跨的结构分析 硬横跨的结构如下图 ) 所示#
图 $ 软横跨节点结构示意图 我国常采用的软横跨安装结构中按 $3 节点分析安装! 节点 $ 用于软横跨与 $(C或 $:C高的钢柱连接% 节点 ) 用于软横跨与站台侧 $(C或 $:C高的钢柱连接% 节点 ( 用于软横跨与地面以上 $)C高的钢筋混凝土支柱 连接% 节点 3 用于软横跨与站台侧地面以上 $)C高的钢筋混凝 土支柱连接% 节点 : 相当于中间支柱的腕臂装配结构"也就是说它只悬 挂于一组工作支接触悬挂的装配% 节点 0$1 用于道岔支柱的腕臂装配结构"其中节点 0 用于 道岔支柱的 T型或者 l型的装配"节点 1 用于道岔支柱 Tl型 的装配% 节点 B 用于软横跨的横向绝缘分段%
2接触网软横跨和硬横梁施工
二、分类
1. 绝缘软横跨 2. 非绝缘软横跨
2019/10/12
6
8 直吊弦
2019/10/12
绝缘软横跨
7
双横承力索和上部 固定绳对地不绝缘
2019/10/12
非绝缘软横跨
8
双横承力索对地不绝缘
2019/10/12
非绝缘软横跨
9
悬挂5支及以下接触悬挂时，采用单横承力索2019/Biblioteka 0/12钢筋混凝土支柱软横跨
计算横承力索长度： a1=3.85-X1-0.4-0.01×5 a2=3.90-X2-0.4-0.01×5 f1=H1-H1′-导高-结构高度-悬吊滑轮长度-500mm-70mm f2=H2-H2′-导高-结构高度-悬吊滑轮长度-500mm-70mm 加上负载后，利用前述的经验参数，可计算出直吊弦k1、 k6，然后用勾股定理算出横承b1、b6长度；同样推算出直 吊弦k2、k3、k4、k5后，算出横承b2、b3、b4、b5。
4) 软横跨柱顶端爬上一人。扎好安全带后用小绳将钢丝 套、大滑轮吊上连接好，然后将大绳吊上，穿入滑轮。
5) 在下面的人，待上面将大绳穿入大滑轮后。用大绳的 一端扎好绝缘子串，此时上面的人做好准备。
2019/10/12
42
(2) 软横跨安装
1) 将预制好的横向承力索、上部固定绳及绝缘子等零件 运至现场。按标记分散至各支柱。
2) 将盘成圈的横向承力索、上部固定绳展开。根据软横 跨预制图直吊弦长度，将横向承力索与上部固定绳逐根联 结。
3) 将绝缘子和其它联结零件按图装配好，与钢筋混凝土 软横跨柱联结的开式螺旋扣横向承力索的丝扣置于中间位 置，上部固定绳的丝扣放到最长的位置。
