电潜泵系统简介
潜油电泵系统简介)
潜油泵 结构组成
叶轮
导轮
11
纵向剖面图
12
3. 油气分离器
对于含气电泵井而言，井液 在进入潜油泵之前，要先通 过油气分离器进行气、液分 离，以减少气体对潜油泵工 作性能的影响。其作用：一 是作为多级离心泵的吸入口 通道；二是将游离气从井液 中分离出来，减少气体对离 心泵的影响，提高泵效，保 证离心泵正常工作。
13
油气分离器原理
气、液混合物由下接头的吸入口进入分 离器后，由抗气蚀性能良好的诱导轮引 入到叶轮，由叶轮来提高其扬程和旋转 速度，使气、液混合物在高速旋转的条 件下，质量越大，所受到的离心力也越 大。这样，质量较大的液体被甩到分离 腔的外缘，而气体则被外缘的液体挤向 分离腔中部，两者均呈螺旋上升。上升 至分流环时，气体经分流轮中的气体流 道被引出分离器，进入套管与油管的环 形空间。液体经分流轮中的液体流道被 引入潜油泵，从而实现气、液分离。
20
9.辅助工具
扶正器
扶正器主要用于斜井，位于电机尾部，使电机居 中，使得电机外部过流均匀，散热环境好，防止电 机局部高温而损坏。“Y”型管柱井不采用。
电缆护罩
电缆护罩与电缆一起通过绑带固定在油管外表面 ，防止电缆在下井过程中受到机械损伤。分大扁护 罩和小扁护罩两种。小扁护罩结构一般是槽钢结构 ，尺寸较小。大扁护罩有笼形结构和筒形结构两种
21
辅助工具
测压装置
电潜泵井测压系统有两大类，一类是 电子式的，一类是机械式的。主要用于监 测油井的供液和电机工作温度情况。电子 式的有PHD和PSI两种，可以进行连续监 测；机械式的也有两种，一种是测压阀， 一种是毛细管，前者通过钢丝作业实施但 不能连续监测，后者通过毛细钢管传递压 力，可以连续工作和监测。
电潜泵简介

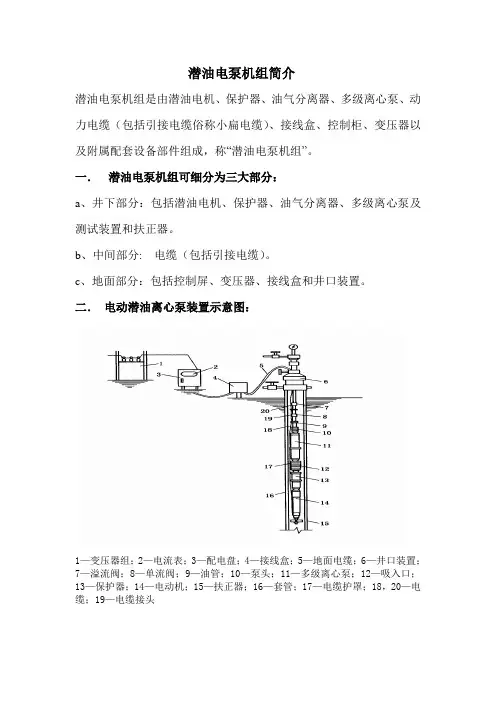

潜油电泵机组简介潜油电泵机组是由潜油电机、保护器、油气分离器、多级离心泵、动力电缆（包括引接电缆俗称小扁电缆）、接线盒、控制柜、变压器以及附属配套设备部件组成，称“潜油电泵机组”。
一．潜油电泵机组可细分为三大部分：a、井下部分：包括潜油电机、保护器、油气分离器、多级离心泵及测试装置和扶正器。
b、中间部分: 电缆（包括引接电缆）。
c、地面部分：包括控制屏、变压器、接线盒和井口装置。
二．电动潜油离心泵装置示意图：1—变压器组；2—电流表；3—配电盘；4—接线盒；5—地面电缆；6—井口装置；7—溢流阀；8—单流阀；9—油管；10—泵头；11—多级离心泵；12—吸入口；13—保护器；14—电动机；15—扶正器；16—套管；17—电缆护罩；18，20—电缆；19—电缆接头三．电动潜油离心泵型号①电动潜油离心泵机组表示方法②泵型号表示方法③潜油电动机四．主要部件的概述①潜油电动机一般为两极三相鼠笼式感应电动机，工作原理与地面电动机相同。
根据实际需要电动机可以采用几级串联达到特定的功率。
电动机内充满电动机油，用于润滑和导热，运行电动机产生的热量由电动机油通过电动机外壳传给井液，井液将热量带走冷却电动机，电动机必须安装在井液流过的地方。
②电机保护器保护器主要用于将电动机油与井液隔开，平衡电动机内压力和井筒压力。
保护器的作用是连接电动机的驱动轴与泵轴，连接电动机壳与泵壳；保护器的充油部分与容许压力下的井液连通时，保证电动机驱动轴密封，防止井液进入电动机。
保护器包括：连通式、沉淀式和胶囊式，主要区别为隔离电动机油和井液的方式不同。
③油气分离器油气分离器的作用是作为井液进入泵的吸入口，把游离气从井液中分离出来，减少气体对泵特性的影响。
对于气体含量很高的井，还需选用高级气体处理装置。
气液混合物在进泵前均匀混合使其在泵中几乎像单相流一样，防止气锁，大大提高了泵的处理能力。
④电缆(1) 额定电压3kV，聚丙烯绝缘，丁腈橡胶内护套，蒙乃尔钢带铠装3×16mm2扁形潜油电缆，表示为：QYPNM3—3×16。
电潜泵控制系统介绍
Transformer Primary Volts
400
7. Secondary Voltage @ 50 Hz: (Line 4) Secondary Voltage @ Max Hz
2384.4 X 50
Maximum Hertz
60
= 2384.4 = 6.0625 = 1987
8. Required 60 Hz Voltage: (Line 7) Secondary Voltage @ 50 Hz
50
Use Line 4, Select xfmr tap for voltage = to or higher.
5. Transformer Voltage Selected:
2425
Tap
6. Transformer Ratio:
Transformer Voltage Selected 2425
407.4
I-Limit Sync:
485
V-Clamp: 393.30
（2）、变频控制的供电流程：
低压馈电开关柜－变频控制柜－变频变压器－井 口接线盒－潜油电机
变频控制柜的功能：
它是把低压电网50HZ的交流电源经变频控制柜 改变电源的频率，再经变频升压变压器选择适 当的档位把电压升高到电机所需要的电压，通 过设定改变变频控制柜的控制频率可改变电机 的转速，从而达到改变泵排量的目的。
检查内容及排除方法
F 1 ~ F 6 ， 井下机组绝缘故障 检查井下直阻、绝缘
A + , A - , B + , B - 地面变压器或井下 马达过压饱和
C+,C- IOT 逆变单元故障
检查V BOOST、 V/60HZ
电潜泵采油的工作原理
电潜泵采油的工作原理电潜泵采油是一种在油井井筒内的油层处安装电潜泵，利用电能转换成机械能，将压缩气体带动潜水泵机械部分转动，从而使机械部分带动井筒内的产液管从油层中产出石油的一种采油方式。
电潜泵采油具有简单、操作方便、采收率高的优点，是目前应用较广泛的采油方式之一。
1. 井下部分（电潜泵）电潜泵主要由潜水电机、泵壳、叶轮、密封、电缆和井下连接部分等组成。
电潜泵的工作原理是：在电源的作用下，电潜泵的潜水电机运转起来，带动叶轮旋转，将井中的油水混合物加压，然后将加压后的油水混合物送到井口。
2. 井筒内部分（产液管）产液管是将电潜泵采取的油水混合物从井底输送至井口的管道，它是由一系列的管子组成。
当潜水电机驱动叶轮旋转，将油水混合物加压后，油水混合物就被送入产液管，并通过产液管上升到井口。
3. 地面部分（分离器和油罐）油水混合物到达地面后，必须进行分离处理，以分离出水和油，这样才能将油收集到油罐中。
分离器是用来分离油水混合物的设备，它将经过加压的油水混合物进行沉淀，然后将分离出的油通过管道送入油罐，而将水排出井外。
电潜泵采油工作的基本流程是：在一口油井中，先安置电潜泵，然后接通电源让电潜泵运转起来，接着电潜泵就开始将油水混合物加压送入产液管中，随着连续不断地加压，产液管中的油水混合物不断上升，最终到达地面上的分离器，油和水被分离出来，然后油存放在油罐中，水被排出井外，这样就完成了一次电潜泵采油工作的过程。
电潜泵采油是一种简单、高效的采油方式，它使用电力作为能源，将电能转换成机械能，从而带动潜水泵机械部分运转，从油层中产出石油，为保障全社会的能源供应和经济发展做出了重要贡献。
电潜泵采油的应用：目前，电潜泵采油在油田开发中得到了广泛的应用。
它可以应用于各种不同类型的油井，包括陆上井和海上井，也可以被用于采集不同类型的油，如常规油、非常规油、重油、粘稠油以及稀油等。
1. 提高采油效率利用电潜泵采油可以在油井中创造更高的压力，最终增加产出。
电潜泵各组成部分作用
一、电潜泵采油是为适应经济有效地开采地下石油而逐渐发展起来日趋成熟的一种人工采油方式。
它具有排量扬程范围大、功率大、生产压差大、适应性强、地面工艺流程简单、机组工作寿命长、管理方便、经济效益显著的特点。
二、电潜泵工作原理电潜泵是由多级叶导轮串接起来的一种电动离心泵除了其直径小长度长外工作原理与普通离心泵没有多大差别当潜油电机带动泵轴上的叶导轮高速旋转时处于叶轮内的液体在离心力的作用下从叶轮中心沿叶片间的流道甩向叶轮的四周由于液体受到叶片的作用其压力和速度同时增加在导轮的进一步作用下速度能又转变成压能同时流向下一级叶轮入口。
如此逐次地通过多级叶导轮的作用流体压能逐次增高而在获得足以克服泵出口以后管路阻力的能量时而流至地面达到石油开采的目的。
三、性能参数额定排量Q、额定扬程压头H、额定轴功率P、额定效率η、额定转速n等参数。
电潜泵的额定排量和效率取决于泵型额定扬程决定于泵型和级数额定轴功率由额定排量和扬程确定额定转速取决于电机结构。
电潜泵采油系统由井下和地面两大部分组成一、井下系统组成及作用电潜泵井下系统主要由电机、潜油泵、保护器、分离器、测压装置、动力电缆、单流阀、测压阀泄油阀、扶正器等组成。
1、电潜泵电机是电潜泵机组的原动机一般位于最下端。
它是三相鼠笼异步电机其工作原理与普通三相异步电机一样把电能转变成机械能2、保护器位于电机与气体分离器之间上端与分离器相连下端与电机相连起保护电机作用。
其基本作用有以下四个方面密封电机轴动力输出端防止井液进入电机保护器充油部分允许与井液相通起平衡作用平衡电机内外腔压力容纳电机升温时膨胀的电机油和补充电机冷却时电机油的收缩和损耗的电机油通过其内的止推轴承承担泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡轴向力起连接作用连接电机轴与泵分离器轴连接电机壳体与泵分离器壳体。
保护器的种类很多从原理上可以分为连通式保护器、沉淀式保护器和胶囊式保护器等三种3、分离器位于潜油泵的下端是泵的入口其作用是将地层流体中的自由气分离出来以减少气体对泵的排量、扬程和效率等特性参数的影响和避免气蚀发生。
电潜泵采油技术
滑套主要用来提供油管和环空之间的流动通道，有下列 用途：
① 完井后诱喷； ② 循环压井； ③ 气举； ④ 坐挂射流泵；
13
一、电潜泵系统概述
⑤多油层内，选择性对不同的油层进行生产、测试或增产措 施； ⑥多层混采； ⑦下入堵塞器关井或油管试压； ⑧循环化学剂防腐等。
滑套开关常用的工具，用钢丝把它下入井中滑套位置， 通过钢丝作业可对井下滑套进行开关作业。有的滑套通过向 下震击使内套筒下移而打开滑套，有的则需要向上震击向上 移动内套筒使滑套打开。
电缆头是电机和电缆连接的特殊部件，其质量好坏直接关系 到电机的运行寿命，要求较高的电气和机械性能。从性能和结构 分为两种：缠绕式和插入式。
11
一、电潜泵系统概述
、单流阀
其作用主要是：保护足够高的回压，使得泵在启动后能 很快在额定点工作；防止停泵以上流体回落引起机组反转脱扣 ；便于生产管柱验封。一般安装在泵出口1－2跟油管处，采用 标准油管扣于上下油管连接。
32
二、井下多级离心泵工作特性
气体对泵特性的影响
① 气体进泵会占据一定的泵容，必然使液体进泵量减少 气体积占气液总体积的份额；
② 泵内流体密度与单相液体不同，对泵的功率会产生影 响；
③ 泵内流体密度与单相液体不同，对泵的功率会产生影 响；
④ 气体对泵内各种能量损失也要产生影响，使泵的特性 偏离单相液体的特性。
9
一、电潜泵系统概述
、测压装置
电潜泵井测压系统有两大类，一类是电子式的，一类 是机械式的。主要用于监测油井的供液和电机工作温度情 况。电子式的有PHD和PSI两种，可以进行连续监测；机械 式的也有两种，一种是测压阀，一种是毛细管，前者通过 钢丝作业实施但不能连续监测，后者通过毛细钢管传递压 力，可以连续工作和监测。
电潜泵的详细介绍概述.
一、电潜泵系统概述
⑤多油层内，选择性对不同的油层进行生产、测试或增产措 施；
⑥多层混采；
⑦下入堵塞器关井或油管试压； ⑧循环化学剂防腐等。 滑套开关常用的工具，用钢丝把它下入井中滑套位置， 通过钢丝作业可对井下滑套进行开关作业。有的滑套通过向 下震击使内套筒下移而打开滑套，有的则需要向上震击向上 移动内套筒使滑套打开。
、动力电缆
动力电缆是电机与地面控制系统相联系传送电力纽带
10
一、电潜泵系统概述
和 PSI/PHD 信号的通道，是一种耐油、耐 盐水、耐其它化学物质腐蚀的油井专用电
缆，工作于油套管之间。分为小扁电缆（
又叫电机引线，俗称小扁）、大扁电缆（ 俗称大扁）和圆电缆，按温度等级可以分 为 90℃、 120℃、 150℃等 3 个等级，部分 厂家还可生产更高等级的潜油电缆。 电缆头是电机和电缆连接的特殊部件，其质量好坏直接关系 到电机的运行寿命，要求较高的电气和机械性能。从性能和结构 分为两种：缠绕式和插入式。
6
一、电潜泵系统概述
个离心泵。潜油泵按叶轮是否固定分为浮动式 、半浮动式和固定式三种。
、保护器
保护器又叫潜油电机保护器，是电潜泵所
特有的。其位于电机与气体分离器之间，上端
与分离器相连，下端与电机相连，起保护电机 作用。其基本作用有以下四个方面：密封电机
轴动力输出端，防止井液进人电机；保护器充
油部分允许与井液相通起平衡作用，平衡电机
11
一、电潜泵系统概述
、单流阀
其作用主要是：保护足够高的回压，使得泵在启动后能 很快在额定点工作；防止停泵以上流体回落引起机组反转脱扣 ；便于生产管柱验封。一般安装在泵出口1－2跟油管处，采用 标准油管扣于上下油管连接。
电潜泵简介1
9、电控柜门上应有该井井下机组的主要技术参数数据表，以利随 时对照检查机组工作性能；
功率：
马达额定参数 电压：
电流：
安装时间： 制造厂家：
型号：
泵额定参数 级数：
单级扬程：
安装时间：
排量：
制造厂家：
规格/型号：
电缆数据 长度：
耐温：
规格/型号： 备注：
变压器
初级电压：
次级电压范围：
制造厂家：
b、启 动 （尽量使用变频器启动）
c、现场简易计算法（适用于流压高于饱和压力） 2、机组选型设计计算
a、用于水井的计算方法 b、稠油井电潜泵选型计算8大步骤
c、计算泵挂处的气液比（Vg/Vt）
三、计算泵工作时的实际效率 四、计算电机的实际散热和温升 五、变频机组 六、电潜泵井工况分析举例
A、管理部分
一、建立操作性强的管理制度
a、巡回检查（至少内容） 1、确定巡回检查间隔时间：建议 2 小时; 2、必须的检查点：电控柜、井口、安全阀控制盘; 3、必须的检查参数：电流运行曲线值、三相电压/电流是否在额定值范 围内、井口处油/套压值是否正常；
B、技术部分
一、电潜泵机组概述
1、潜油泵机组工作管柱简图
A B C
控制管线 放气阀
卸油阀 单流阀
套管
油层
接线盒 井口 动力电缆 安全阀
电缆封隔器
电控柜
电缆穿透器
生产油管 泵 油气分离器 保护器
潜油电机
变压器
至安全阀控制盘 安全 / 放气阀
环空内的天然气（待一定压力后放空）
放气阀
电缆封隔器
电
潜
泵
生产油管
比如，泵送比重为1.0的清水、比重为0.7的油、比重为1.2的盐水和 其它任何比重的液体时,其扬程都是一样的;但功率不同;
