虚拟化云桌面安装手册
Citrix虚拟桌面快速部署手册-XenDesktop(PVS Pool桌面)安装配置
Citrix虚拟桌面快速部署手册-XenDesktop(PVS Pool桌面)安装配置篇修正历史修正改变说明更新者日期V0.1 原始文件陈艳东2013年4月11日V2.0 更改图片，更新内容Ran.Zhao 2013年7月12日星期五V2.0 Reviewed Martin Liu 2013/7/14产品版本产品版本Provisioning Server 6.1Xendesktop 5.6XenServer 6.1第1章文档说明及约定由于用户环境及需求不同，虚拟桌面部署实施也会采用不同的方式。
本文档仅作为部署实施的参考。
第2章部署组件与架构说明2.1 组件说明本部署手册重点介绍Citrix虚拟化环境下的采用PVS置备方式自动部署虚拟桌面的标准化部署（采用Xendesktop+PVS+UPM+XS+NAS+Netscaler整合方式自动化部署），包含以下内容：∙部署组件与架构说明∙部署SQL Server数据库Mirror镜像∙XenDesktop/WI服务器安装部署∙PVS服务器部署∙PVS批量发布虚拟桌面∙User Profile Management部署∙Netscaler 部署配置∙ TFTP 服务的负载均衡配置（Source IP 方式） Xendesktop 标准化部署需要划分两个单元环境：基础架构（管理控制）单元和服务（工作者）单元。
项目部署可以根据实际需求部署的来划分基础架构（管理控制）单元和服务（工作者）单元的服务器主机数量。
基础架构（管理控制）单元：用于部署承载基础架构管理服务器，如AD 域控制器服务器、数据库服务器、License 服务器、Desktop Delivery Cotroller 控制器、Provisioning Services 服务器、文件服务器等。
基础架构（管理控制）单元实现对桌面虚拟化平台的授权管理和资源分配。
基础架构（管理控制）单元建议采用3台服务器并配置成 2 + 1（HA ）模式。

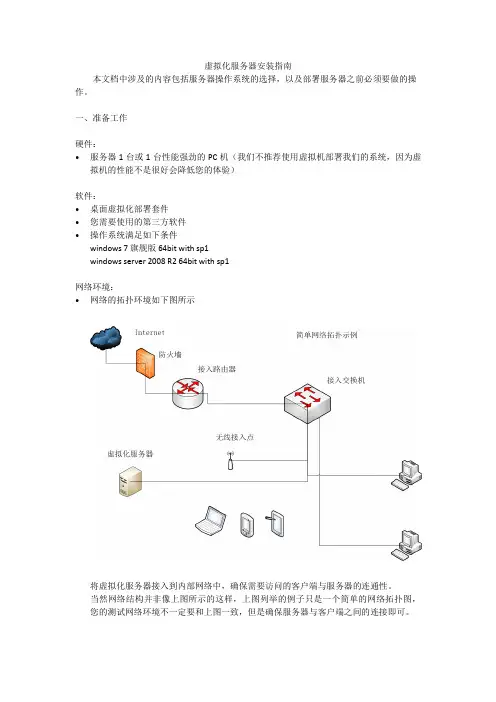

云终端虚拟化服务器安装指南
虚拟化服务器安装指南本文档中涉及的内容包括服务器操作系统的选择，以及部署服务器之前必须要做的操作。
一、准备工作硬件：•服务器1台或1台性能强劲的PC机（我们不推荐使用虚拟机部署我们的系统，因为虚拟机的性能不是很好会降低您的体验）软件：•桌面虚拟化部署套件•您需要使用的第三方软件•操作系统满足如下条件windows 7 旗舰版 64bit with sp1windows server 2008 R2 64bit with sp1网络环境：•网络的拓扑环境如下图所示将虚拟化服务器接入到内部网络中，确保需要访问的客户端与服务器的连通性。
当然网络结构并非像上图所示的这样，上图列举的例子只是一个简单的网络拓扑图，您的测试网络环境不一定要和上图一致，但是确保服务器与客户端之间的连接即可。
二、服务器操作系统的安装在指定的服务器上安装操作系统，安装的时候需要注意的是分区的操作，如果是单机版的服务器那么您在分区的时侯需要注意两点，存放虚拟机文件的分区和需要虚拟化的分区（存放虚拟机文件的分区一般不需要普通用户看到，在部署完后会隐藏起来，而需要虚拟化的分区则是虚拟用户对其操作后不会影响到真实机器的盘符，当然这个分区也是可以修改的）我们举一个服务器盘符规划的例子例子1：用户要求虚拟化用户可以看见C D盘符那么您就必须在系统中划分三个盘符即 C D E ，预留的E盘是当作存放虚拟机文件的盘符。
服务器的盘符如下所示，图中红色矩形框中为需要虚拟化的盘符E盘为存放虚拟机文件的盘符在安装的时候您需要这样设置（您在安装的时候务必使用administrator账户进行安装）选择中文安装界面选择语言后会弹出一些必须组件的安装界面，这些组件需要用户手动安装，安装的过程中保持默认配置即可，宗旨是务必安装成功。
在下图中有四点重要的配置•第一个红色矩形框选择的是存放虚拟机文件的盘符•第二个红色矩形框选择的是需要被虚拟化的盘符•第三个红色矩形框是确认虚拟目录的位置（即是存放虚拟机文件的位置）•第四个红色矩形框的选择视具体的操作系统而定•当您安装的是windows 7 旗舰版64bit的话那么您必须安装 Thinstuff 或 2x的terminal软件才可以使服务器支持多用户同时登录。
云桌面使用手册
云桌面使用手册
1下载云桌面客户端
打开浏览器键入信息办主页网址：
点击
进入下载地址后，下载32位或者64位windows系统对应的云桌面客户端（Mac系统请选择相应的下载连接）：
查看32位或者64位Windows操作系统的方法：
右键“计算机”弹出的菜单中点击“属性”查看
windows的系统类型是32位或者64位操作系统：
2云桌面客户端安装
双击打开下载完毕的云桌面客户端安装包：
点击“浏览”可以更改安装路径，然后单击“下一步”：
右键点击
可以更改
安装路径
在默认View连接服务器一栏中填写：
手工输入
其余安装步骤均选择默认设置点击下一步直至完成安装。
安装完成后，桌面上会有以下图标：
3云桌面客户端使用
双击云桌面客户端图标：
双击打开
：
点击“连接”后弹出下图所示的对话框，单击“继续”Array填写工号和密码后点击“登录”：
教师工号
初次登录，系统提示更改密码，修改后点击“确定”即可登录。
登录成功后选择一个云桌面并双击：
双击打开
成功连接到桌面：
4
云桌面修改密码
在云桌面最上方的菜单栏中选择“选项”，并点击“发送Ctrl-Alt-Delete”
点击“更改密码”：
输入旧密码和新密码后点击箭头按钮，即可更改密码：
点击打开。
华为桌面云安装部署指南
操作系统
硬件规格
网卡
ITA/GaussDB/
HDC/WI/
主备
License
Novell SUSE Linux Enterprise Server 11 SP3 64bit
CPU：4 内存：12GB 硬盘：40GB
vNIC1：业务平面 vNIC2：管理平面
vAG/vLB
主备
Novell SUSE Linux Enterprise Server 11 SP3 64bit
用于windows系统中进行 桌面模板封装等工作
第8页
安装流程
配置云平台 创建linux基础架构虚拟机 安装ITA/GaussDB/HDC/WI/License 创建windows基础架构虚拟机 安装AD/DNS/DHCP 初始化配置
第9页
创建Linux基础架构虚拟机
虚拟机 部署方式
AD/DNS/DHCP 防病毒/补丁
虚拟机 部署方式
操作系统
硬件规格
网卡
AD/DNS/ DHCP
主备
Windows_2012_ cn_temp
CPU：2 内存：2GB 硬盘：50GB
vNIC1：业务平面
第13页
安装AD/DNS/DHCP服务
安装AD/DNS/DHCP之后需要：
创建新域 配置域用户及域策略 配置DNS正、反向解析 配置DHCP服务
软件准备
软件
名称
说明
Linux OS组件安装软件
FusionAccess_Linux_Inst aller_V100R00600SPCxxx .iso
用于安装Linux基础架构 虚拟机及软件
Windows OS组件安装软 件
云桌面操作手册
云桌面操作手册云桌面操作手册第一章云桌面简介1.1 云桌面的定义云桌面是一种基于云计算技术的虚拟桌面环境，用户不需要在本地安装软件和应用程序，而是通过网络访问远程服务器上的操作系统和应用程序。
云桌面可以在不同的设备上使用，包括个人计算机、平板电脑和智能手机等。
1.2 云桌面的优势云桌面具有以下几个优势：(1) 灵活性：用户可以随时随地访问云桌面，无论身在何地。
用户可以在不同设备之间无缝切换。
(2) 安全性：云桌面中的数据和文件保存在云服务器上，用户不需要担心数据丢失或泄露的问题。
同时，云桌面也提供了多种安全认证机制，保护用户的隐私和数据安全。
(3) 节约成本：云桌面可以节约用户的硬件和软件的购买成本，用户只需购买设备和网络服务即可使用云桌面的功能。
第二章云桌面的基本操作2.1 登录与注销用户可以通过云桌面的网页界面或移动应用程序登录云桌面。
在登录界面输入用户名和密码后，点击登录按钮即可进入云桌面环境。
注销云桌面的操作与登录类似，用户可以在桌面上找到注销按钮，点击后即可退出云桌面。
2.2 云桌面的控制云桌面提供了一系列的控制功能，用户可以通过控制面板或快捷键对云桌面进行控制，比如调整分辨率、设置屏幕亮度等。
同时，用户还可以使用鼠标和键盘在云桌面中进行操作，比如点击、拖拽、复制粘贴等。
2.3 文件管理云桌面提供了文件管理器，用户可以通过文件管理器查看和管理云桌面中的文件和文件夹。
用户可以创建新的文件夹，复制、移动、重命名和删除文件等操作。
同时，用户还可以通过文件管理器与本地设备进行文件的上传和下载。
第三章云桌面的高级功能3.1 多屏幕支持云桌面支持多屏幕显示，用户可以在设置中进行配置。
用户可以选择双屏或三屏显示，并设置不同屏幕的分辨率和布局。
3.2 数据同步与备份云桌面提供了数据同步和备份功能，用户可以将云桌面中的数据和文件与本地设备进行同步和备份。
用户可以在设置中进行配置，选择同步的文件夹和备份的频率。

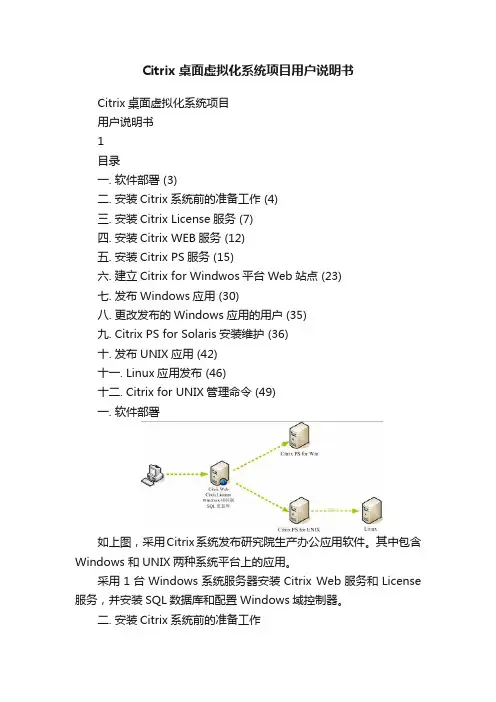

Citrix桌面虚拟化系统项目用户说明书
Citrix桌面虚拟化系统项目用户说明书Citrix桌面虚拟化系统项目用户说明书1目录一. 软件部署 (3)二. 安装Citrix系统前的准备工作 (4)三. 安装Citrix License服务 (7)四. 安装Citrix WEB服务 (12)五. 安装Citrix PS服务 (15)六. 建立Citrix for Windwos平台Web站点 (23)七. 发布Windows应用 (30)八. 更改发布的Windows应用的用户 (35)九. Citrix PS for Solaris安装维护 (36)十. 发布UNIX应用 (42)十一. Linux应用发布 (46)十二. Citrix for UNIX管理命令 (49)一. 软件部署如上图，采用Citrix系统发布研究院生产办公应用软件。
其中包含Windows 和UNIX两种系统平台上的应用。
采用1台Windows系统服务器安装Citrix Web服务和License 服务，并安装SQL数据库和配置Windows域控制器。
二. 安装Citrix系统前的准备工作1．在Citrix服务器上构建Windows域2．将需要安装Citrix PS和发布应用的服务器加入Windows域3．使用administrator在Citrix服务器上安装SQL数据库，并为Citrix建立数据库。
4．安装Windows IIS和5．安装终端服务和终端服务授权，并激活三. 安装Citrix License服务1．Citrix的License是与License服务器的主机名帮定的。
如果你的License不能与服务器名匹配License将失效。
注意：主机名是区分大小写2．插XenApp for Windows 2003光盘，选择产品安装。
3．选择安装License服务4．安装过程中需要重新启动IIS服务5．安装完成后，在程序中运行License管理器6．选择Configure Linense Server7．选择，倒入License文件8．通过Current Usage查看被激活的License和License的使用情况。
FusionCloud_桌面云_工程安装客户准备指导书
FusionCloud桌面云工程安装客户准备指导书文档版本 1.00发布日期2014-03-15华为技术有限公司为客户提供全方位的技术支持，用户可与就近的华为办事处联系，也可直接与公司总部联系。
华为技术有限公司版权所有© 华为技术有限公司2014。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
目录1 前言 (5)2 安装流程与计划 (7)2.1 安装流程 (7)2.2 项目计划 (8)3 工程界面与责任矩阵 (9)3.1 工程界面 (9)3.2 职责矩阵 (10)4 设备简介 (11)4.1 产品概述 (11)4.2 设备介绍 (12)4.2.1 机柜介绍 (12)4.2.2 PDU介绍 (13)4.2.3 配电关系介绍 (18)4.2.4 服务器介绍 (21)4.2.5 存储设备介绍 (29)4.2.6 交换设备介绍 (34)4.3 配置说明 (36)4.3.1 标准桌面云典型配置（E6000+IPSA N） (36)4.3.2 标准桌面云典型配置（E9000+IPSA N） (38)4.3.3 桌面云一体机（E9000+FusionStorage） (39)4.3.4 桌面云一体机（RH2288H+FusionStorage） (40)5 机房环境要求 (42)5.1 设备搬运对机房要求 (42)5.2 机房面积、高度、地板要求 (42)5.2.1 机房面积 (42)5.2.2 机房高度 (43)5.2.3 机房地板 (43)5.3 设备运行对机房环境要求 (43)5.3.1 气候环境 (43)5.3.2 机房照明 (44)5.3.3 机房防尘 (44)5.3.4 机房防腐 (45)5.3.5 机房防火 (45)5.3.6 机房防雷与接地 (46)5.3.7 机械应力 (46)5.4 机房其他方面要求 (47)6 机柜摆放原则 (48)7 机柜外部线缆 (49)7.1外部线缆 (49)7.2客户准备的外部线缆 (49)8 功耗、电源 (50)8.1 硬件功耗及散热 (50)8.2 机柜电源输入要求说明 (51)8.2.1 电源输入要求说明 (51)8.2.2 局方电源要求说明 (51)9 机柜承重要求 (52)9.1 各设备重量说明 (52)9.2 机柜对地面承重的要求 (53)9.3 标准配置机柜承重要求 (53)10 交流电源准备 (54)10.1 交流基础电源要求 (54)10.2 交流基础电源建议 (55)11 走线架、支架和机柜 (56)11.1 走线架 (56)11.2 支架 (56)11.3 FR系列机柜安装 (56)11.3.1 安装完成效果图 (56)11.3.2 推荐工具 (57)11.3.3 安装流程 (58)11.3.4 安装前检查 (58)11.3.5 定位机柜 (59)11.3.6 机柜安装轮廓图 (59)11.3.7 放置机柜 (60)11.3.8 固定机柜 (61)11.3.9 调平机柜 (62)11.3.10 并柜 (63)12 空调 (65)1 前言尊敬的客户：感谢您选用华为技术有限公司的桌面云产品。
云桌面系统产品客户端安装手册
保密级别：公开云桌面系统客户端安装手册目录目录1 安装流程 (1)2 系统环境安装 (2)2.1 安装指定Ghost镜像 (2)2.2 启用或安装.net framework 3.5 (2)2.3 更新RDP（远程连接）版本 (2)2.4 安装睿云客户端 (4)3 修改系统配置 (5)3.1 关闭系统防火墙 (5)3.2 关闭自动更新 (5)3.3 关闭自动播放 (6)3.4 安全设置 (6)3.4.1 开启开发者模式 (6)3.4.2 禁用自动上传 (6)3.4.3 信任与阻止 (7)3.4.4 白名单 (7)安装流程1 安装流程在安装云桌面客户端的时候，由于各个组件之间存在相互依赖关系，因此安装应遵循下面次序，不可颠倒：准备一部电脑安装指定Ghost镜像启用或安装.net framework 3.5更新RDP（远程连接）版本安装睿云客户端修改系统设置重启操作系统2 系统环境安装2.1 安装指定Ghost镜像指定Ghost镜像（Win7）存放于\\192.168.55.252\XX公司产品生产流程\云电脑\通用Ghost，选择最新版本进行安装。
2.2 启用或安装.net framework3.5如果系统是Windows 7，不用安装.net framework 3.5，系统自带.net framework 3.5.1，路径：控制面板\所有控制面板项\程序和功能\启用或关闭Windows功能，启用即可：2.3 更新RDP（远程连接）版本按路径：Windows开始\所有程序\附件，打开并启动远程桌面连接，右键标题框选择“关于”，检查是否8.1版本，如图：如果是，继续下一步；如果不是，运行\\192.168.55.252\XX公司产品生产流程\云电脑\RDP包\通用不重启WIN7RDP中的安装包直到完成，如图：2.4 安装睿云客户端1. 卸载360等杀毒软件2. 按路径打开\\192.168.55.252\正式版本\云桌面\”最新版本“\客户端,将文件夹内所有内容复制，在C:\Program Files目录下创建文件夹gxycloud,并将客户端文件粘贴进去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.1
登录view控制台
13.2
添加场：填写“标识和设置”
选择RDS主机，下一步“”完成
13.3
选择“目录”单击“桌面池”
单击"添加"，选择类型中的“RDS桌面池”
13.4
13.5
选择RDS场：2008_R2_RDS01
选择“此向导完成后授权用户”
13.6
13.7
选择“目录”单击“应用程序池”
ViewSecurityServer：安全服务器，用于从外网安全连接内网中的桌面和DRS程序。
ViewComposer：支持从父映像(桌面模板)快速创建成千上万的虚拟桌面。
ViewThinapp：将应用程序打包成不需要安装即可运行的单一可执行程序，实现瘦客户端和应用
程序的快速部署及管理。
ViewAgent：桌面的代理，用于安装在模版虚拟机上。
2.9
配置自己的静态IP，如图，配置完后按下“Enter”
保存刚才的配置：接着上一步的完成，按下“ESC键”出现“Configure Mangement Network：Confirm”按下“Y”选择“Yes”，再次按下“ESC键”回到主页面。
我们可以看到，静态IP是，如果和你配置的不一样说明，你没有保存配置。
VMware View
安装手册
2017年4月10日星期一
VMware
第1节
1.1
的必需组件，为view提供统一的账户和认证支持。
VMwarevSphere（ESXi）：后台虚拟机支撑平台。
VMwarevCenterServer：虚拟机管理平台。
1.2
ViewManager：也就是我们所说的连接服务器，用于管理桌面和应用程序以及DRS发布程序。
10.2
10.3
10.4
选择--清单--资源--计算机
10.5
浏览器登录
view Client登录
第11节
11.1
security01，修改计算机名称和IP、DNS
11.2
在连接服务器上设置安全服务器的配对密码
11.3
11.4
第12节
创建一台Windosw 2008 R2操作系统的虚拟机Windows 2008 R2-RDS01
选择RDS场，再选择安装的应用程序
编辑选定应用程序的ID和显示名称
13.8
13.9
打开View Client客户端，添加连接或安全服务器
选择继续
输入用户名和密码，登录RDS桌面和应用程序
按下“F2 ”进入“系统定制”，在进入时需要输入root的密码。输入后，按“Enter”
选择“Configure Management Network（配置管理网络）”
按“Enter”进入
2.8
选择“IP Configuration（配置IP）”按“Enter”
选择“Set static IP address and network configuration（配置静态IP）”按下“空格键”标记选定。
第3节
打开浏览器输入单击“继续浏览次网站”,进入单击“Download vSphere Client "
3.1
打开“VMware vSphere Client”客户端,单击“确定”
单击“下一步”
选择“我接受许可协议中的条款”，单击“下一步
单击“下一步”
单击“安装”
3.2
客户端：入VMware vSphere（esxi）主机的IP地址
12.11
12.12
打开“服务管理器”选择“”角色---》远程桌面服务---》RD会话主机配置；在编辑设置中双击“远程桌面授权服务器”
在属性中的授权中添加“指定的许可证服务器”
设置完后重启一下计算机
12.13
下载View Agent软件：安装软件，输入连接服务器的地址，和验证方式（域管理员），默认安装，结束后重启计算机
ViewClient：连接桌面的客户端（有windows系统版本、苹果系统版本、安卓系统版本）。
1.3
第2节
2.1
一、使用光驱安装。
二、使用U盘安装。
不管是那种安装方式，vSphere安装的步骤是一样的：
vSphere的安装镜像：选择“ Installer”
直接按“Enter”
直接按“Enter”选择“继续”
用户名：root
密码：在你安装esxi主机时设置的密码
单击“登录”
3.3
第4节
4.1
4.2
第5节
5.1
5.2
选择之前上传到数据存储windows 2008 R2的镜像，单击“确定”按钮
5.3
单击右键“打开控制台”
5.4
5.5
双击打开"DVD驱动器VMware Tools"按照默认安装即可，重启计算机
（二）、安装vCenter Single Singn-On
（三）、安装vCenter Inventory Service
（四）、安装vCenter Server
（五）、登录vCenter Server 增加 vSphere 主机
计算机IP可名称分配表
角色
计算机名称
ip地址
vSphere主机
域服务器
服务器和Compoer
连接服务器
安全服务器
security01
6.1
首先我们安装一台vc虚拟机，和安装dc虚拟机一样，并且安装VMware Tools
将vc虚拟机加入域
6.2
6.3
域管理员的用户名和密码，这样方便管理
6.4
“SQL Server Management Studio”
6.5
6.6
打开开始--->管理工具--->数据源（ODBC）
8.2
8.3
下载2位的代理程序，打开，运行输入ipconfig/release,释放获取的ip地址。
8.4
第9节
部署一台windows 2008 R2的虚拟机view 01将view01虚拟机加入域，设置IP和DNS
9.1
软件
9.2
9.3
打开连接服务器的后台，属于域管理员和密码
9.4
第10节
10.1
6.7
6.8
6.9
6.10
6.11
6.12
第7节
7.1
在vc虚拟机中的数据库创建ComposerDB
7.2
打开开始菜单---》管理工具----》数据源（ODBC）
7.3
下载软件
输入域管理员的账户和密码
安装完后重启计算机
第8节
8.1
创建虚拟机的方式和dc一样，只是选择版本是“Microsoft Windows 7”
5.6
5.6.1
在第四节中的dc虚拟机中安装域服务
打开dcபைடு நூலகம்拟机的控制台，进入全屏模式
修改计算机名称，并且重启计算机
设置dc虚拟机的ip和DNSdns：打开“运行”输入“dcpromo”
5.6.2
完成安装，重启计算机
5.6.3
单击“计算机”选择“管理”，打开服务器管理器，创建VMware组织单位
5.6.4
12.1
12.2
“服务器管理器”，选择“角色”，单击添加角色
12.3
选择“角色服务”，选择“远程桌面会话主机和远程桌面授权”
12.4
不需要使用网络级别身份验证
12.5
12.6
12.7
暂时不配置“RD授权”，直接安装，安装完后，重启计算机
12.8
打开管理工具---》远程桌面服务---》远程桌面授权管理器
单击“View User”组织单位-->新建-->组
单击“View User”组织单位-->新建-->用户，新建用户user01
单击“View Group”组，选择“成员”，将user01和user02添加
第6节
一、在vSphere主机上安装vc虚拟机
二、将vc虚拟机加入域
三、安装vCenter
（一）、安装MS SQL2008
12.9
下一步选择“自动连接”；下一步选择“填写公司信息：中国、公司名称、姓、名”
选择“许可证计划”为“企业协议”（网上可以搜到，建议使用正版）
12.10
选择产品版本"Windows Server 2008或Windows Server 2008 R2"；选择许可证类型“TS或RDS每用户CAL”；选择数量“1000”
2.2
选择“Accept and Conntinue（接受并继续）”
选择你将vSphere安装到那个存储上，并按下“Enter”选择“Continue（继续）”
2.3
直接按下"Enter"选择"Continue（继续）"
2.4
输入2次后按下“Enter”选择“Continue（继续）”
2.5
2.6
2.7
