铝型材下料工艺守则
下料工艺守则
3.1.3 剪切最后剩下的料头必须保证剪床的压料板能压牢。 3.1.4 下料时应先将不规则的端头切掉。 3.1.5 切口断面不得有撕裂、裂纹、棱边。 3.1.6 龙门剪床上的剪切工艺
第 1 页 共 8 页
下料工艺守则
3.1.6.1 首先清理工件并划出剪切线，将钢板放至剪床的工作台面上，使钢板的一端放在剪 床台面上以提高它的稳定性，然后调整钢板，使剪切线的两端对准下刀口，控制操作机 构将剪床的压紧机构先将钢板压牢，接着进行剪切。剪切狭料时，在压料架不能压住板 料的情况下可加垫板和压板，选择厚度相同的板料作为垫板。 3.1.6.2 剪切尺寸相同而数量又较多的钢板、型材时，利用挡板（前挡、后挡板和角挡板） 定位，免去划线工序。 3.1.6.3 利用挡板进行剪切时，必须先进行试剪，并检验被剪尺寸是否正确，然后才能成批 剪切。 3.2 气割下料 3.2.1 气割时，看清切割线条符号。 3.2.2 切割前，将工件分段垫平（不能用砖和石块） ，将工件与地面留出一定的间隙利于氧化 铁渣吹出。 3.2.3 将氧气调节到所需的压力。对于射吸式割炬要有射吸能力，如果割炬不正常时，应检 查修理，否则禁止使用。 3.2.4 预热火焰的长度应根据板材的厚度不同加以调整，火焰性质均应采用中性火焰，即打 开切割氧时火焰不出现碳化焰。 3.2.5 气割不同厚度的钢板时，要调节切割氧的压力，而同一把割炬的几个不同号码嘴头应 尽量不经常调换。见表 1-1 3.2.6 切割速度应适当。速度适当时，熔渣和火花垂直方向而去；速度太快时，产生较大的 后拖量，不易切透，火花向后面，造成铁渣往上面，容易产生回火现象。 气割速度见表 4 3.2.7 割嘴与工件的距离 3.2.7.1 钢板的气割，割嘴与工件的距离大致等于焰芯长度加上 2-4 毫米左右。气割 4-25 毫 米厚的钢板时，割嘴向后倾斜 20°-30°角，(即切割前进的反方向)。 3.2.7.2 气割 4 毫米以下的钢板时，割嘴向后倾斜 25°-45°角，(即切割前进的反方向) 。 割嘴与工件表面的距离为 10～15 毫米，切割速度应尽可能快。 3.2.8 气割顺序 3.2.8.1 气割一般是从右向左方向进行，在正常工作停止时，应先关切割氧，再关乙炔和预 热氧阀门。 3.2.8.2 切割临近终点，嘴头应向切割前进反方向倾斜一些，以利于钢板的下部提前割透，
铝型材时效工艺操作规程的说明范本
工作行为规范系列铝型材时效工艺操作规程的说明（标准、完整、实用、可修改）编号：FS-QG-24657铝型材时效工艺操作规程的说明Description of the operating procedures for the aging process ofaluminum profiles说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
一、铝型材装框要求：1.普通幕墙型材、普通门窗型材、工业型材、必须分别装在同一框内。
2.隔热幕墙型材、隔热门窗型材，必须分别装在同一框内。
3.不允许隔热型材与普通型材混装在同一框内。
4.每装一框型材必须装满框面以下5mm的位置，并且每放一排型材要放垫条隔开，保证每支型材都有热风循环到位起到加温的效果。
5.壁厚≥4mm的平模型材不允许重叠(每层只允许1支)。
6.壁厚≥2mm的小料每框中间必须留80mm的通风道。
二、时效工艺：1.普通幕墙型材、普通门窗型材、工业型材、必须同在一个时效炉时效，炉内温度控制在195℃±5℃范围内，到达温度后保温3小时出炉，出炉后立即开风机吹风20分钟冷却，质检员检验硬度。
2.隔热幕墙型材、隔热门窗型材，必须同在一个时效炉时效，炉内温度控制在180℃±3℃范围内，到达温度后保温3小时出炉，出炉后立即开风机吹风20分钟冷却，质检员检验硬度3.若时效隔热型材不满炉时，可以放1～2框普通型材(壁厚在2.0mm以下)同炉时效，时效工艺按隔热型材工艺执行。
4.吊料入炉时，型材端头与导风口控制在80～100mm内。
5.炉内温度到达工艺要求温度时，时效工每隔30分钟用玻璃管测温仪测量炉内实际温度，并做好原始记录。
请输入您公司的名字Foonshion Design Co., Ltd。
铝型材厂工艺操作规程范本
铝型材厂工艺操作规程范本第一章总则第一条为了规范铝型材厂的工艺操作行为，确保生产过程的安全和产品质量，制定本规程。
第二条本规程适用于铝型材厂的生产操作过程中涉及到的工艺操作。
第三条工艺操作人员应严格遵守本规程，保持操作规范和注意安全。
第四条工艺操作人员应接受相关的培训和考核，持有相应的工艺操作证书。
第五条工艺操作人员应了解产品的工艺要求和相关操作规程，确保按规定进行操作。
第二章操作规范第六条工艺操作人员应佩戴防护装备，包括安全帽、防护眼镜、口罩等，确保自身和他人的安全。
第七条工艺操作人员应按照工艺要求，选择合适的设备和工具进行操作。
第八条工艺操作人员在进行设备操作之前，应仔细检查设备的运行状况，确保设备正常。
第九条工艺操作人员应按照工艺要求，准确测量和调整参数，如温度、压力等。
第十条工艺操作人员应按照工艺要求，严格控制操作时间和操作速度，确保产品质量。
第十一条工艺操作人员应按照工艺要求，进行现场清理和维护工作，确保设备和环境的清洁。
第十二条工艺操作人员应及时反馈设备异常和质量问题，并积极参与问题解决过程。
第三章安全措施第十三条工艺操作人员应熟悉厂区的安全规定，并严格遵守。
第十四条工艺操作人员应定期参加安全培训，了解应急处理和事故防范知识。
第十五条工艺操作人员应严格遵守消防安全规定，禁止在生产区域吸烟、使用明火等。
第十六条工艺操作人员应使用防护用品，如手套、耳塞等，减少设备操作对身体的伤害。
第十七条工艺操作人员应注意设备周围的隐患，并及时报告处理，确保设备安全。
第十八条工艺操作人员在操作结束后，应及时关闭设备，切断电源，确保设备的安全。
第四章质量控制第十九条工艺操作人员应按照质量要求，严格控制操作过程中的参数，确保产品质量。
第二十条工艺操作人员应及时记录关键参数和质量数据，做好相关的统计和分析工作。
第二十一条工艺操作人员应及时发现和处理产品质量问题，以及时止损，防止不良品流出。
第二十二条工艺操作人员应及时清理设备和操作环境，减少杂质对产品质量的影响。
(完整版)下料工艺守则

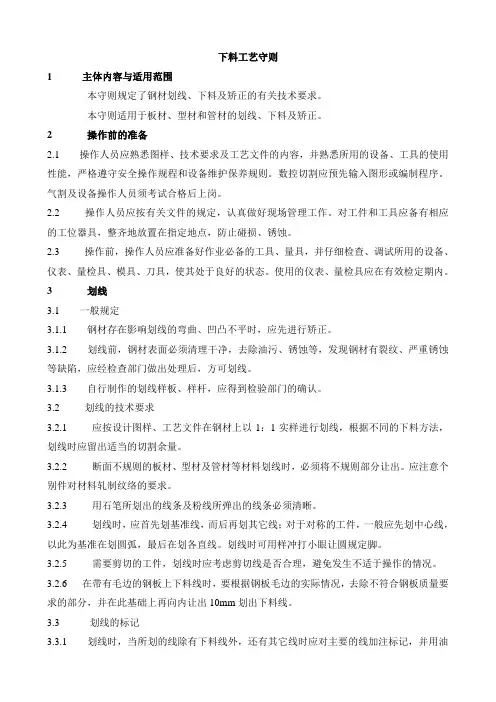

下料工艺守则1 主体内容与适用范围本守则规定了钢材划线、下料及矫正的有关技术要求。
本守则适用于板材、型材和管材的划线、下料及矫正。
2 操作前的准备2.1 操作人员应熟悉图样、技术要求及工艺文件的内容，并熟悉所用的设备、工具的使用性能，严格遵守安全操作规程和设备维护保养规则。
数控切割应预先输入图形或编制程序。
气割及设备操作人员须考试合格后上岗。
2.2 操作人员应按有关文件的规定，认真做好现场管理工作。
对工件和工具应备有相应的工位器具，整齐地放置在指定地点，防止碰损、锈蚀。
2.3 操作前，操作人员应准备好作业必备的工具、量具，并仔细检查、调试所用的设备、仪表、量检具、模具、刀具，使其处于良好的状态。
使用的仪表、量检具应在有效检定期内。
3 划线3.1 一般规定3.1.1 钢材存在影响划线的弯曲、凹凸不平时，应先进行矫正。
3.1.2 划线前，钢材表面必须清理干净，去除油污、锈蚀等，发现钢材有裂纹、严重锈蚀等缺陷，应经检查部门做出处理后，方可划线。
3.1.3 自行制作的划线样板、样杆，应得到检验部门的确认。
3.2 划线的技术要求3.2.1 应按设计图样、工艺文件在钢材上以1：1实样进行划线，根据不同的下料方法，划线时应留出适当的切割余量。
3.2.2 断面不规则的板材、型材及管材等材料划线时，必须将不规则部分让出。
应注意个别件对材料轧制纹络的要求。
3.2.3 用石笔所划出的线条及粉线所弹出的线条必须清晰。
3.2.4 划线时，应首先划基准线，而后再划其它线；对于对称的工件，一般应先划中心线，以此为基准在划圆弧，最后在划各直线。
划线时可用样冲打小眼让圆规定脚。
3.2.5 需要剪切的工件，划线时应考虑剪切线是否合理，避免发生不适于操作的情况。
3.2.6 在带有毛边的钢板上下料线时，要根据钢板毛边的实际情况，去除不符合钢板质量要求的部分，并在此基础上再向内让出10mm划出下料线。
3.3 划线的标记3.3.1 划线时，当所划的线除有下料线外，还有其它线时应对主要的线加注标记，并用油漆笔标出，以示区别。
型材下料工艺守则
图1
7 安全及注意事项
7.1 开机前必须检查机床设备完好、运转正常，模具完好。
7.2 操作时应严格执行设备安全操作规程。
7.3工作完毕后，应关闭电动机、切断电源，然后擦洗机床，并涂上防锈油。
7.4 操作时应穿戴防护用品。
>120～400
>400～1000
>1000～2000
>2000～4000
>4000
公差等级
A
0.2
0.3
0.4
0.6
1.0
—
—
B
0.3
0.4
0.6
1.0
1.6
2.8
4.0
5.3 线性尺寸一般公差取值方法
选用表1规定 的线性尺寸的一般公差时，极限偏差数值可按单向偏差取负值。
5.4 冲（割）切垂直度公差按表2规定。
高、低压成套开关设备
型材下料工艺守则
编 号
QC7.5-05-02
页 数
共3页 第3页
6.2.1冲（割）切长度线性尺寸。测量冲（割）切两个端面的距离。测量点为2个。测量按平均值计算。
6.2.2 冲（割）切端面与料件的垂直度。将冲（割）切工件平放在检查平台上，用直角尺一边贴紧被测工件的长边，直角尺的另一边与冲（割）切端面紧密接触。测定冲
4.4.3 按图纸要求，调准定位尺寸，经试冲剪（切割）后检验尺寸是否准确，直至符合要求为止
4.5 下料。
高、低压成套开关设备
型材下料工艺守则
编 号
QC7.5-05-02
页 数
共3页 第2页
4.5.1 下料时应先将不规则的端头冲（割）切掉，然后一次一次按所需尺寸下料；事先须计算所需要的长度，以便合理套配下料。
铝合金门窗工艺操作规程
编制：审核：批准：1、目的：为保证产品质量，使产品的生产过程严格按照工艺操作规程来进行，特制定本规定。
2、适用范围：本规程适用于铝合金型材下料工序的操作。
3、管理职责：3.1生产部负责具体的工艺操作规程的实施与监督。
3.2操作员工应严格按照工艺操作规程要求生产制作。
4、使用设备、工具、量具：双头切割锯DS130 彩油笔 5mm钢卷尺游标卡尺角度尺5、操作步骤：5.1准备5.1.1穿戴好劳保用品，按照生产计划任务单，领用铝合金型材，型号规格与技术图纸要求一致，互检型材质量是否存在划伤、磕碰、弯曲等外观类质量缺陷，发现不合格品不得使用。
5.1.2 打开电源，检查气源压力（6～8MPA），主电机空运转，检查设备运转是否正常。
5.1.3试运行，根据型材壁厚调整锯片进给速度，观察锯齿磨损和冷却润滑油喷淋情况。
5.2运行5.2.1根据图纸技术要求，调整型材锯切的长度尺寸和角度。
5.2.2型材放置到位，定位夹紧平行、准确、稳定，型材底部与定位平台之间严密无间隙。
5.2.3上述动作确认无误后进行切割，待型材完全切割分离后，松开夹紧装置，取出型材。
5.2.4及时清除定位台面上的边角废料和碎屑杂物。
5.2.5锯切完毕的型材，及时用空压气将型材腔内的碎屑杂物清除到废料箱中，确保型材腔体的清洁。
端铣1、目的：为保证产品质量，使产品的生产过程严格按照工艺操作规程的要求来进行，特制定本规程。
2、适用范围：本规程适用于铝合金型材端铣工序的操作。
3、管理职责：3.1生产部负责具体的工艺操作规程的实施与监督3.2操作员工应严格按照工艺操作规程要求生产制作4、使用设备、工具、量具：端面铣床LXD02-160 组合铣刀内六角扳手铅笔 5m钢卷尺游标卡尺5、操作步骤：5.1准备5.1.1穿戴好劳保用品，按照生产图纸检查型材规格、数量是否与技术图纸相一致，型材表面是否存在划伤、磕碰等质量缺陷，发现不合格品不得使用退回上道工序。
5.1.2打开电源，检查气源工作压力（6～8MPA），主电机空运转，检查设备运转是否正常。
铝型材时效工艺操作规程的说明范本
工作行为规范系列铝型材时效工艺操作规程的说明（标准、完整、实用、可修改）编号：FS-QG-24657铝型材时效工艺操作规程的说明Description of the operating procedures for the aging process ofaluminum profiles说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
一、铝型材装框要求：1.普通幕墙型材、普通门窗型材、工业型材、必须分别装在同一框内。
2.隔热幕墙型材、隔热门窗型材，必须分别装在同一框内。
3.不允许隔热型材与普通型材混装在同一框内。
4.每装一框型材必须装满框面以下5mm的位置，并且每放一排型材要放垫条隔开，保证每支型材都有热风循环到位起到加温的效果。
5.壁厚≥4mm的平模型材不允许重叠(每层只允许1支)。
6.壁厚≥2mm的小料每框中间必须留80mm的通风道。
二、时效工艺：1.普通幕墙型材、普通门窗型材、工业型材、必须同在一个时效炉时效，炉内温度控制在195℃±5℃范围内，到达温度后保温3小时出炉，出炉后立即开风机吹风20分钟冷却，质检员检验硬度。
2.隔热幕墙型材、隔热门窗型材，必须同在一个时效炉时效，炉内温度控制在180℃±3℃范围内，到达温度后保温3小时出炉，出炉后立即开风机吹风20分钟冷却，质检员检验硬度3.若时效隔热型材不满炉时，可以放1～2框普通型材(壁厚在2.0mm以下)同炉时效，时效工艺按隔热型材工艺执行。
4.吊料入炉时，型材端头与导风口控制在80～100mm内。
5.炉内温度到达工艺要求温度时，时效工每隔30分钟用玻璃管测温仪测量炉内实际温度，并做好原始记录。
请输入您公司的名字Foonshion Design Co., Ltd。
下料工艺守则
下料工艺守则1.材料1.1.1采购部负责供给符合设计图纸、工艺文件要求的合格材料，施工人员领料时应复核以下内容1.材料标记（钢号、炉批号、复验号）、规格及数量；2.材料表面质量：无机械损伤，无严重锈蚀等；3.如要求进行逐张超探或冲击试验的，其检测报告。
2.排版对于设备需自己加工的封头、筒体、变径段、裙座以及结构复杂的配件等应进行排版。
具体如下：2.1根据图样及实际材料规格进行排版。
2.2除图样有特殊规定外，通常按一下规定进行排版：a.壳体的最短筒节长度不小于300mm；b.同一筒节纵缝应相互平行，相邻焊缝间距的弧长应不小于500mm；c.相邻筒节A类接头焊缝中心线外圆弧长以及封头A类焊缝中心线与相邻筒节A类焊缝中心线间外圆弧长应大于钢材厚度δ s的3 倍,且不小于100mm；d.排版时焊缝位置应尽量避开开孔位置，容器内件焊缝边缘应避开壳体的纵环缝；e.卧式容器下部140°范围内不应设置纵焊缝；f.封头由瓣片和顶圆板拼接制成时，焊缝方向只允许是径向和环向的，封头各种不相交的拼缝中心线间距离至少应为钢材厚度δS的3倍，且不小于Ioomm,如图1-1：图ITh.球壳瓣片最小宽度不小于500mm；1.筒节展开周长按中径计算L= π (Di+δn) -∆L+HDi——圆筒的内直径；δn——钢板的名义厚度；——钢板的伸长量；H——焊缝收缩量。
J.材料切割前应先进行标记移植，移植时应有检验员的确认，确保标记移植的准确性。
k.排版图应包括：度数线、筒节中径展开长度、筒体总长、筒体件号、板规格、材质、筒节编号、筒节尺寸、焊缝编号、开孔编号、开孔中心标高及轴线的距离、收口缝位置、编制、审核、排版日期等内容。
1.排版前应考虑焊缝收缩余量。
m.对于分段出厂的设备，排版图上应标注分段处位置。
分段的基本原则:（I）根据设备的形状特征、结构，分段线应尽量避开内件焊缝、塔壁不等厚处及材质不相同处。
（2）根据运输条件、起重能力及工艺装备的允许尺寸或合同确定分段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1本守则规定了铝型材下料的工作内容及技术要求。
1.2本守则适用于各种铝型材的下料。
1.3本守则是与产品工艺文件配合使用的通用规定，若产品工艺文件有特殊要求时，按产品工艺文件规定执行。
2引用标准
《加工质量检验与评定标准》 Q/YDL16-1999
3一般规定
3.1 首先检查铝型材外观质量，型材表面不得有腐蚀，氧化缺陷及严重的磕、碰及划伤，划伤深度不得大于氧化膜厚度。型材的弯曲度：任意300mm长≤0.3mm，每米长≤1mm.扭曲度：每米长 一角翘起＜1mm。
项目允许Biblioteka 差检验工具优等品合格品
直角截料
长度尺寸L
立柱
±0.5
±1.0
钢卷尺
横梁及附框
横梁玻璃附框
±0.5
板附框
0
0
-0.5
-1.0
端头角度α
10ˊ
15ˊ
角度尺
斜角截料
长度尺寸L
立柱
钢卷尺
横梁及附框
横梁玻璃附框
±0.5
板附框
0~-0.5
0~-1.0
端头角度α
10ˊ
15ˊ
角度尺
弧形截料
弧长尺寸L
L<=2000
3.6清洁设备工作台及型材表面，以免影响定位及划伤型材表面。
3.7根据工序卡，核对图纸及细目尺寸，调整设备至图纸及细目规定的长度和角度。
3.8型材夹紧时不允许有变形，型材表面与定位面要靠紧，对于断面型状复杂的型材，不适合直接夹紧，应放置支承垫块后再夹紧，夹紧一定要牢固可靠。（注：不允许悬空夹紧）
3.9采用双头锯下料时，切割的最小长度为335mm，料头长度约25mm。
3.2弯弧型材经检验员100%检查合格后，方可加工。
3.3若切割角度α，且45º>α>22.5º的型材切角，需在单头锯上加工。
3.4若切割角度α，且α<22.5º的型材切角，需划线后，按线加工。
3.5弯弧型材若切割小于90º的圆心角，可在双头锯上直接加工，若切割角度大于90º的圆心角，需划线后按线加工。
3.10首件产品必须进行“三检”。
3.11批量生产过程中，每20件产品要核查一次加工尺寸，如果超差，要重新调整设备。
3.12型材下料后，要清理型材上的铝屑及毛刺。（毛刺不应大于0.2mm）
3.13型材在周转过程中，禁止与其它硬物、尖锐物相碰，以免磕、碰伤装饰表面。
3.14幕墙横梁、立框、附框截料尺寸的允许偏差见下表： 单位：mm
±0.5
±1.0
钢卷尺
L>2000
±1.0
±2.0
端头角度α
10ˊ
15ˊ
角度尺
园弧曲率
与样线±2
样板与样线
