多参数监护仪作业指导书(计量标准操作程序)
多参数监护仪使用操作步骤
多参数监护仪使用操作步骤Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT多参数监护仪使用操作流程1.把各电缆插入监护仪的前面板中。
2.把ECG电极（采用综合Ⅱ导方法）、血压袖带、温度探头及血氧饱和度传感器贴附到病人身上。
3.接通监护仪电源。
4.按Suspend键，接通报警功能。
5.检查袖带已正确安放在病人上后，按NBP Start stop键以开始进行第一次测量。
ECG初始设定：⏹滤波“诊断”（Filter-Diagnostic）模式～滤波⏹触发阈值调整（Trigger Threshold Adjustment）模式～自动⏹导联选择（Lead Seleetion）导联Ⅱ⏹波形大小（Waveform Sizing）～仅在30秒内有自动增益调整⏹心率报警高限（High HR Alam Limit）～120bpm(搏/分)⏹心率报警低限（Low HR Alam Limit）～50bpm(搏/分)⏹波速（Wave Speed）～25毫米/秒一般设定：当按下ECG键时，出现下列显示：⏹SIZE：Cal Mark 按此键调整ECG波形大小及幅度；⏹ALARMS：Record 按此键调整报警设定；⏹LEAD：Overiew 按此键选择导联；ECG电极放置位置：1.3导联组的电极放置（标准配置）⏹白色（RA）电极～右锁骨下，靠近右肩；⏹黑色（LA）电极～左锁骨下，靠近左肩；⏹红色（LL）电极～靠近左锁骨中线，第6，7肋间。
2.5导联组的电极放置⏹白色（RA）电极～右锁骨下，靠近右肩；⏹黑色（LA）电极～左锁骨下，靠近左肩；⏹红色（LL）电极～左下腹；⏹绿色（RL）电极～右下腹；⏹棕色（V）电极～根据要求的导联选择放置的胸位置。
V1：胸骨右缘第4肋间；V2：胸骨左缘第4肋间；V3：V2与V4电极位置间的正中位；V4：左锁骨中线，第5肋间；V5：左腋前线与V4电极位置水平；V6：左腋中线与V4电极位置水平。
监护仪常规操作流程
监护仪常规操作流程1、接好电源及各条电缆线路。
2、启动电源开关，打开监护仪、系好袖带、连接各导联电极、夹好指脉氧指夹。
3、选择更多菜单，进入监护仪设置。
4、选择波形开启／关闭，选择屏幕上显示心脏导联波形，最多可选择4个。
5、选择NBP，进入无创血压监护，选择屏幕下方的NBP启动／停止。
随时可测量血压一次，也可随时终止测量。
如选择自动NBP菜单，可根据病人病情选择测量血压间隔时间。
6、呼吸波形自动显示在屏幕上，指夹屏幕显示为血氧饱和度，1-2小时更换指夹所夹手指。
7、如需打印，可从屏幕下快速打印按键或主菜单键进入并执行。
8、根据监护仪所显示数据，详细记录，认真观察相应数值变化，发现异常及时汇报医生。
9、如停止监护或进入其他监护菜单，选择更多菜单，进入其他菜单或选择退出监护。
10、退出监护后，断开患者身上所有电缆线路，关闭电源开关，拔除电源。
监护仪日常维护保养及使用安全事项应定期对监护仪进行清洁、消毒，在清洁或消毒之前，需断开监护仪的电源线。
1、仪器外表面：可用不脱毛的湿布进行清洁，选择稀释温和的肥皂水，后用干布抹净，不能直接将水泼洒或喷射到设备上。
2、显示屏：用干净的软布蘸专用清洁剂擦拭，决不可直接喷射，也不要用酒精或医用消毒剂。
3、电缆和导线：可以用温暖、潮湿的布和温和的肥皂水进行清洁，或用异丙醇擦拭，不要用丙酮或甲醛进行清洁，不要使用高压灭菌或蒸汽清洗机。
4、袖带：可用含氯消毒剂进行浸泡15-30分钟，晾干备用，防止交叉感染。
5、仪器使用之前，操作人员必须验证该仪器是否处于正常的工作状态和运转条件。
6、仪器使用之前，应检查电缆线路连接是否有损坏的迹象，如有损坏必须立即更换。
7、电源必须与带有接地保护并正确安装的电源插座连接。
8、将监护仪放在通风良好的位置，不要阻塞监护仪的通风口，放置在便于查看屏幕和进行操作控制的位置。
9、带有备用电池的仪器应每月对电池进行一次完全充放电，以保障停电时电池的使用。

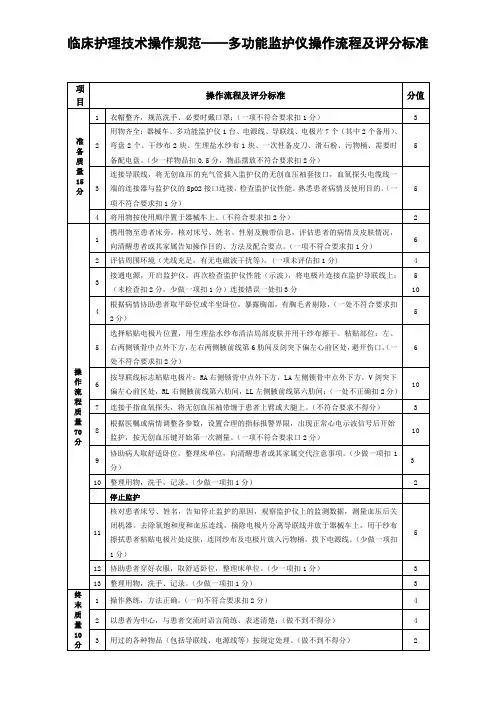

临床护理技术操作规范——多功能监护仪操作流程及评分标准
项
目
操作流程及评分标准
分值
准
备
质
量
15
分
1
衣帽整齐，规范洗手、必要时戴口罩；（一项不符合要求扣1分）
3
2
用物齐全：器械车、多功能监护仪1台、电源线、导联线、电极片7个（其中2个备用）、弯盘2个、干纱布2块、生理盐水纱布1块、一次性备皮刀、滑石粉、污物桶、需要时备配电盘。（少一样物品扣0.5分，物品摆放不符合要求扣2分）
5
3
连接导联线，将无创血压的充气管插入监护仪的无创血压袖套接口，血氧探头电缆线一端的连接器与监护仪的SpO2接口连接，检查监护仪性能。熟悉患者病情及使用目的。（一项不符合要求扣1分）
5
4
将用物按使用顺序置于器械车上。（不符合要求扣2分）
2
操
作
流
程
质
量
70分
1
携用物至患者床旁，核对床号、姓名、性别及腕带信息，评估患者的病情及皮肤情况，向清醒患者或其家属告知操作目的、方法及配合要点。（一项不符合要求扣1分）
10
9
协助病人取舒适卧位，整理床单位，向清醒患者或其家属交代注意事项。（少做一项扣1分）
3
10
整理用物，洗手，记录。（少做一项扣1分）
2
停止监护
11
核对患者床号、姓名，告知停止监护的原因，观察监护仪上的监测数据，测量血压后关闭机器。去除氧饱和度和血压连线，摘除电极片分离导联线并放于器械车上，用干纱布擦拭患者粘贴电极片处皮肤，连同纱布及电极片放入污物桶。拔下电源卧位，整理床单位。（少一项扣1分）
3
13
整理用物，洗手、记录。（少做一项扣1分）

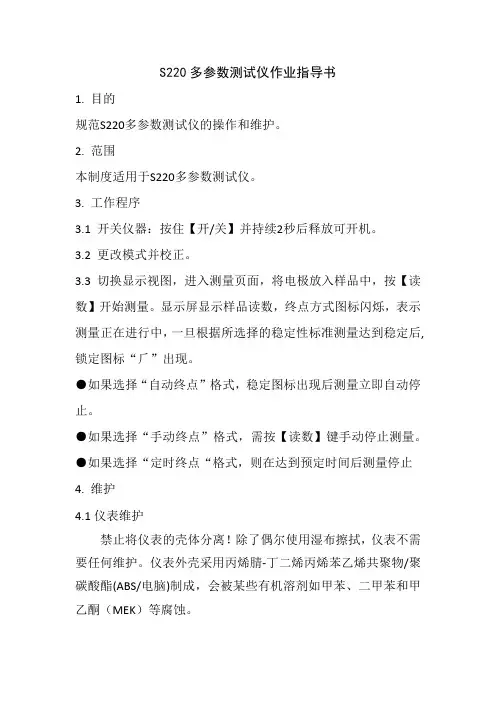

作业指导书-多参数测试仪
S220多参数测试仪作业指导书1. 目的规范S220多参数测试仪的操作和维护。
2. 范围本制度适用于S220多参数测试仪。
3. 工作程序3.1 开关仪器：按住【开/关】并持续2秒后释放可开机。
3.2 更改模式并校正。
3.3 切换显示视图，进入测量页面，将电极放入样品中，按【读数】开始测量。
显示屏显示样品读数，终点方式图标闪烁，表示测量正在进行中，一旦根据所选择的稳定性标准测量达到稳定后,锁定图标“⺁”出现。
●如果选择“自动终点”格式，稳定图标出现后测量立即自动停止。
●如果选择“手动终点”格式，需按【读数】键手动停止测量。
●如果选择“定时终点“格式，则在达到预定时间后测量停止4. 维护4.1仪表维护禁止将仪表的壳体分离！除了偶尔使用湿布擦拭，仪表不需要任何维护。
仪表外壳采用丙烯腈-丁二烯丙烯苯乙烯共聚物/聚碳酸酯(ABS/电脑)制成，会被某些有机溶剂如甲苯、二甲苯和甲乙酮（MEK）等腐蚀。
如出现上述情况，立即擦去溅到外売上的此类溶剂。
4.2电极维护确保pH电极始终存放在适当的存储液中。
为确保最大精度，任何附着或凝固在电极外部的填充液均应用去离子水及时除去。
始终根据供应商规定存放电极，不要使之干涸。
如果电极斜率迅速下降，或响应速度缓慢，则可用下列步骤解决。
根据样品的不同，请尝试下列方法之一。
a、油脂类物质污染，用蘸有丙酮或皂液的脱脂棉去除电极膜表面的污垢；b、pH电极膜已于涸，将电极浸入0.1MHCI溶液中放置过夜；c、pH电极隔膜中有蛋白质污染，将电极浸入HCI/蛋白酶溶液中去除沉定物；d、pH电极被硫化银杂质污染，将电极浸入硫脲液中去除污染物；处理之后请重新校准。

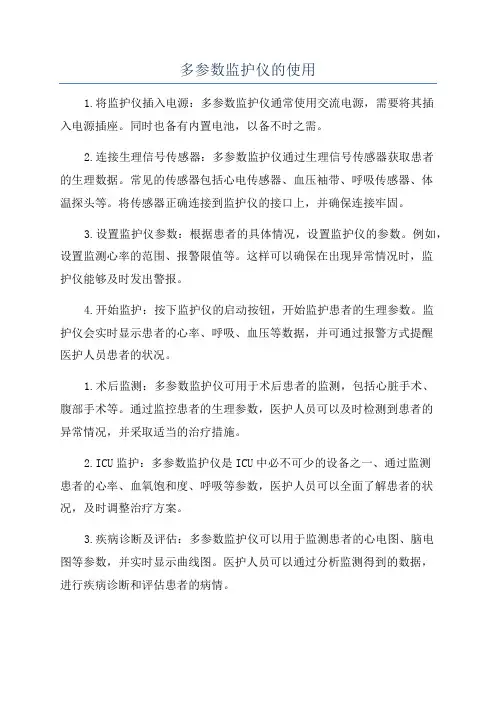

多参数监护仪的使用
多参数监护仪的使用1.将监护仪插入电源：多参数监护仪通常使用交流电源，需要将其插入电源插座。
同时也备有内置电池，以备不时之需。
2.连接生理信号传感器：多参数监护仪通过生理信号传感器获取患者的生理数据。
常见的传感器包括心电传感器、血压袖带、呼吸传感器、体温探头等。
将传感器正确连接到监护仪的接口上，并确保连接牢固。
3.设置监护仪参数：根据患者的具体情况，设置监护仪的参数。
例如，设置监测心率的范围、报警限值等。
这样可以确保在出现异常情况时，监护仪能够及时发出警报。
4.开始监护：按下监护仪的启动按钮，开始监护患者的生理参数。
监护仪会实时显示患者的心率、呼吸、血压等数据，并可通过报警方式提醒医护人员患者的状况。
1.术后监测：多参数监护仪可用于术后患者的监测，包括心脏手术、腹部手术等。
通过监控患者的生理参数，医护人员可以及时检测到患者的异常情况，并采取适当的治疗措施。
2.ICU监护：多参数监护仪是ICU中必不可少的设备之一、通过监测患者的心率、血氧饱和度、呼吸等参数，医护人员可以全面了解患者的状况，及时调整治疗方案。
3.疾病诊断及评估：多参数监护仪可以用于监测患者的心电图、脑电图等参数，并实时显示曲线图。
医护人员可以通过分析监测得到的数据，进行疾病诊断和评估患者的病情。
4.康复治疗：多参数监护仪可用于康复治疗中，通过监测患者的生理参数，及时调整治疗方案，并对治疗效果进行评估。
综上所述，多参数监护仪在现代医疗中起到了不可忽视的作用。
通过准确监测患者的生理参数，医护人员可以及时发现患者的异常情况，并采取相应的治疗措施。
因此，正确使用多参数监护仪，并充分发挥其功能的重要性不言而喻。
同时，医护人员也应充分了解多参数监护仪的使用方法，并在临床实践中不断总结经验，提高监护质量。

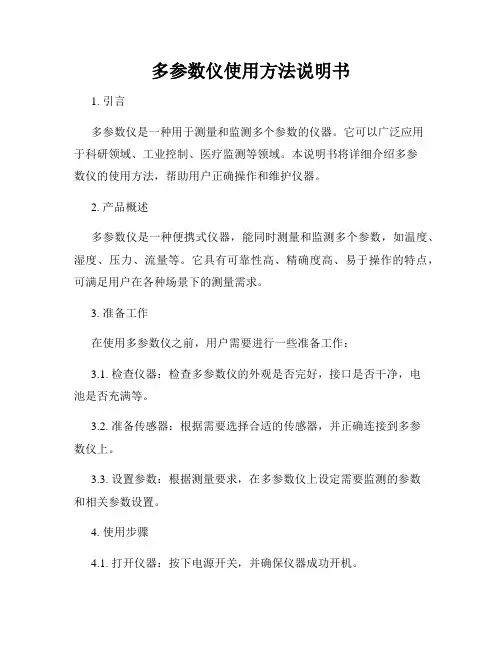

多参数仪使用方法说明书
多参数仪使用方法说明书1. 引言多参数仪是一种用于测量和监测多个参数的仪器。
它可以广泛应用于科研领域、工业控制、医疗监测等领域。
本说明书将详细介绍多参数仪的使用方法，帮助用户正确操作和维护仪器。
2. 产品概述多参数仪是一种便携式仪器，能同时测量和监测多个参数，如温度、湿度、压力、流量等。
它具有可靠性高、精确度高、易于操作的特点，可满足用户在各种场景下的测量需求。
3. 准备工作在使用多参数仪之前，用户需要进行一些准备工作：3.1. 检查仪器：检查多参数仪的外观是否完好，接口是否干净，电池是否充满等。
3.2. 准备传感器：根据需要选择合适的传感器，并正确连接到多参数仪上。
3.3. 设置参数：根据测量要求，在多参数仪上设定需要监测的参数和相关参数设置。
4. 使用步骤4.1. 打开仪器：按下电源开关，并确保仪器成功开机。
4.2. 连接传感器：将传感器正确连接到多参数仪的接口上。
4.3. 校准仪器：如果需要校准仪器，按照仪器操作手册中提供的方法进行校准。
4.4. 启动测量：根据实际需求，启动多参数仪的测量功能。
4.5. 监测数据：多参数仪将实时监测所选参数，并将测量数据显示在仪器屏幕上或通过连接的设备进行显示。
4.6. 数据记录和分析：多参数仪可以将测量数据记录下来，用于后续的数据分析和处理。
5. 注意事项为了确保正确使用多参数仪并保证测量结果的准确性，以下是一些注意事项：5.1. 避免高温和高湿环境，以免影响多参数仪的性能和寿命。
5.2. 根据实际需要选择合适的传感器，并进行正确的连接。
5.3. 定期对多参数仪进行校准，以确保测量数据的准确性。
5.4. 注意使用电池，避免长时间使用导致电池耗尽。
5.5. 请勿使用多参数仪进行超出其测量范围的测量，以避免损坏仪器。
5.6. 使用结束后及时清洁和存放多参数仪，保持仪器的整洁和完好。
6. 维护保养为确保多参数仪的正常使用和延长仪器的寿命，用户需要进行适当的维护保养：6.1. 定期清洁：使用湿布清洁多参数仪的外观，注意避免使用含有腐蚀性或磨损性的清洁剂。
仪器操作规程多参数仪器简明操作手册20130418
多参数仪器简明操作手册1、仪器清洗：用自来水对主机和传感器进行全面清洗。
重点并仔细清洗所有传感器，步骤如下：①、先用刷子刷洗传感器侧表面；②、用小毛刷清洗电导孔；③、用棉签清洗PH的玻璃球；④、更换光学探头的转刷棉垫并用棉签清洗光学探头顶面与光学口。
2、仪器上各探头校准：①仪器与650记录仪连接好，打开650记录仪，执行Sonde run→Clean optics以检查光学探头的转刷的转动是否正常，停位是否正确；②、退到主界面，进入Sonde menu→Calibrate；③、先用少量标液对温盐探头进行润洗两遍，再用标液完全浸泡整个温盐探头对温盐探头进行校准：在Calibrate菜单里面执行Conductivity →SpCond，输入标液的值（注意单位）并回车，待读数稳定时再回车接收校准，再次回车确定完成校准。
④、用类似的操作方法对PH、浊度和叶绿素进行校准，不同的是，PH校准时要用PH7和PH10两种标进行两点校准（校准时选择“2 point”，且在进行第一点校准时要先校准PH7），叶绿素校准时要用蒸馏水作为0标液进行一点校准（校准时选择“1 point”）。
⑤、进行溶解氧校准：先用纸巾擦干探头顶面的水，再往校准杯里倒入3mm左右高度的水，将仪器装与校准杯连接装起来（探头顶面朝下），校准杯只要旋转一到两圈就行，保持半封闭状态，静待10到15分钟，再进行校准（校准时选择“DOsat %”，输入当地大气压的毫米汞柱值）。
3、仪器使用：用测量杯与仪器连接旋紧装好，仪器与650记录仪连接好并投放到被测水体中，打开650记录仪，进入Sonde run界面，在界面顶端会显示“Run”，此时便可以直接读取数据了。
如果在界面顶端显示的是“Cleaning”，说明仪器正在清洗光学口，这时只要等待片刻，清洗完光学口后界面顶端会显示“Run”。
4、仪器保存：在校准杯里放一块湿润的海绵（或倒入不超过1mm高度的水），再与主机连接装好，旋紧密封。
计量检测与仪器操作作业指导书
计量检测与仪器操作作业指导书第1章计量检测基础理论 (3)1.1 计量学概述 (3)1.2 计量单位制与量值传递 (3)1.3 测量误差与数据处理 (4)第2章通用计量检测方法 (4)2.1 长度测量 (4)2.1.1 测量工具 (4)2.1.2 测量方法 (4)2.1.3 测量注意事项 (5)2.2 角度测量 (5)2.2.1 测量工具 (5)2.2.2 测量方法 (5)2.2.3 测量注意事项 (5)2.3 重量测量 (5)2.3.1 测量工具 (5)2.3.2 测量方法 (5)2.3.3 测量注意事项 (5)第3章传感器技术与应用 (6)3.1 传感器概述 (6)3.2 传感器的工作原理与分类 (6)3.2.1 工作原理 (6)3.2.2 分类 (6)3.3 常用传感器及其应用 (6)3.3.1 力传感器 (6)3.3.2 温度传感器 (6)3.3.3 湿度传感器 (7)3.3.4 光电传感器 (7)3.3.5 气体传感器 (7)3.3.6 磁传感器 (7)3.3.7 声波传感器 (7)3.3.8 生物传感器 (7)第4章检测仪器概述 (7)4.1 检测仪器分类与组成 (7)4.2 检测仪器的功能指标 (8)4.3 检测仪器的选用与维护 (8)第5章电子天平操作 (8)5.1 电子天平的结构与原理 (8)5.1.1 结构描述 (8)5.1.2 工作原理 (9)5.2 电子天平的使用方法 (9)5.2.1 开机与预热 (9)5.2.3 清零与去皮 (9)5.2.4 称量结果记录与数据处理 (9)5.3 电子天平的校准与维护 (9)5.3.1 校准方法 (9)5.3.2 维护注意事项 (10)第6章万用表操作 (10)6.1 万用表的结构与功能 (10)6.1.1 结构概述 (10)6.1.2 功能介绍 (10)6.2 万用表的使用方法 (10)6.2.1 测量前的准备 (10)6.2.2 测量操作步骤 (10)6.3 万用表的校准与故障处理 (11)6.3.1 校准 (11)6.3.2 故障处理 (11)第7章示波器操作 (11)7.1 示波器的原理与分类 (11)7.1.1 原理 (11)7.1.2 分类 (11)7.2 示波器的使用方法 (12)7.2.1 开机准备 (12)7.2.2 基本操作 (12)7.2.3 测量操作 (12)7.3 示波器在实际测量中的应用 (12)7.3.1 信号观察 (12)7.3.2 故障诊断 (12)7.3.3 谐波分析 (12)7.3.4 信号调制与解调 (12)7.3.5 数字信号分析 (12)7.3.6 其他应用 (13)第8章频谱分析仪操作 (13)8.1 频谱分析仪的原理与结构 (13)8.1.1 原理概述 (13)8.1.2 结构组成 (13)8.2 频谱分析仪的使用方法 (13)8.2.1 开机准备 (13)8.2.2 参数设置 (13)8.2.3 信号接入 (13)8.2.4 频谱分析 (13)8.2.5 数据记录与输出 (13)8.3 频谱分析仪在信号测量中的应用 (14)8.3.1 信号识别 (14)8.3.2 信号监测 (14)8.3.4 故障诊断 (14)8.3.5 产品研发与测试 (14)第9章激光测距仪操作 (14)9.1 激光测距仪的原理与分类 (14)9.1.1 原理 (14)9.1.2 分类 (14)9.2 激光测距仪的使用方法 (15)9.2.1 开机与校准 (15)9.2.2 测量操作 (15)9.2.3 关闭与存储 (15)9.3 激光测距仪的维护与故障处理 (15)9.3.1 日常维护 (15)9.3.2 故障处理 (15)第10章计量检测质量控制 (15)10.1 计量检测质量管理体系 (15)10.1.1 质量管理体系构建 (15)10.1.2 质量管理体系运行 (16)10.2 计量检测质量控制方法 (16)10.2.1 数据采集与处理 (16)10.2.2 质量控制指标 (16)10.3 计量检测质量改进措施与实践 (16)10.3.1 质量改进策略 (16)10.3.2 质量改进实践 (16)第1章计量检测基础理论1.1 计量学概述计量学是一门研究测量方法和测量结果的科学。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多参数监护仪检定/校准细则
1适用范围
本细则适用于多参数监护仪的检定/校准工作的实施。
2依据文件
JJG760-2003《心电监护仪》国家计量检定规程和四川省计量检定规程JJG(川)93-2006《多参数监护仪》（以下简称规程）。
3多参数监护仪检定/校准实施细则。
3.1检定/校准前的准备
3.1.1检定/校准标准设备的准备
3.1.1.1 测量无创血压的仪器在 6.7kPa(50mmHg) ～32 kPa(240mmHg) 的范围内。
3.1.1.2测量有创血压的仪器在0 kPa (0mmHg)～40 kPa(300mmHg)的范围内,在(50-240)mmHg范围内可设置五点。
3.1.1.3测量血氧饱和度的仪器在(55-100)%的范围内。
3.1.1.4测量呼吸的仪器在(15-80)次/min的范围内,同时具有四点以上呼吸模拟功能。
3.1.1.5配套血压检测三通管、橡胶管。
3.1.1.6其他所需设备如:体温计、温度模拟精密电阻、秒表。
3.1.1.7准备好相应的规程、作业指导书、原始记录纸。
3.1.2待检定/校准的多参数监护仪的准备
3.1.2.1 监护仪应标有产品名称、生产厂家、型号规格、出厂编号;制造
厂的技术说明书和使用手册应完整;国产监护仪应有标志和编号。
3.1.2.2 监护仪必须配备心电、无创血压、无创血氧饱和度等三个以上的监护单元。
3.1.3检定/校准环境条件的检查记录
3.1.3.1 检查温度计、湿度计指示是否正常，读取示值。
3.1.3.2 将读数记录下来并核对其是否合符规程对环境条件的要求。
3.2检定/校准步骤
3.2.1心电监护单元的检定
按规程6.2.3进行。
3.2.2无创血压单元的检定
按规程6.2.4进行。
3.2.3有创血压单元的检定
按规程6.2.5进行。
3.2.4无创血氧饱和度单元的检定
按规程6.2.6进行。
3.2.5呼吸单元的检定
按规程6.2.7进行。
3.2.6体温单元的检定
按规程6.2.8进行。
3.3检定/校准记录
在检定/校准过程中要适时记录，字迹清晰，错误更改按质量手册有关内容进行。
3.4检定/校准后的作业
3.4.1在《检测设备使用登记册》中做好使用记录，清理现场。
3.4.2根据原始记录和相关规程，完成所有数据的计算处理。
3.4.4.1 经检定所有项目合格的出具检定证书，检定周期为一年。
检定不合格的发给检定不合格通知书。
3.4.3调用有关检定/校准打印文件，确保所有数据正确输入后，打印证书。
3.4.4复核原始记录的各项记录及数据处理和结果，复核证书各项数据无误后签字，将原始记录归类存档。
多参数监护仪检定装置操作维护规程
1、多参数监护仪检定装置（以下简称装置）由多参数病人模拟器
PS-420、无创血压质量检测仪BP PUMP、血氧饱和度质量检测仪Index-2组成。
装置用于检定多参数监护仪。
2、使用装置的环境条件为多参数监护仪的常规使用条件。
3、使用装置前的准备工作
1）填写《现场检测记录》表。
2）填写《计量标准及配套设备使用记录》表。
4、装置操作方法
1）、多参数病人模拟器的操作：
将多参数监护仪的ECG导联线与多参数病人模拟器的信号输出端接好，打开多参数监护仪和多参数病人模拟器的电源，多参数监护仪的ECG 导联调至Ⅱ导联，在多参数病人模拟器上输入信号代码，观察多参数监护仪的相应显示，按检定规程的项目进行检定。
2）、无创血压质量检测仪的操作：
将多参数监护仪的袖带绑在袖带套筒上，用硅胶管和三通接头将多参数监护仪和无创血压质量检测仪的血压测量管道连接起来，打开多参数监护仪和无创血压质量检测仪的电源。
①压力泄露测试：在无创血压质量检测仪上选择“1 PRESSURE LEAK”进入压力泄露测试，按”CUFF”选择外部袖带“EXTERNAL CUFF”，按“STUP”设置压力泄露的测试压力，设好后按”ENT”确认，回到泄露测试界面后，按“START”开始泄露测试。
②动态血压测试：在无创血压质量检测仪上选择“4 STANDARD BP”标
准血压模拟方式，通过“CUFF”选择外部袖带“EXTERNAL CUFF”，通过”OPTIONS”选择不同组的血压模拟值，在多参数监护仪上按血压测量键，记录多参数监护仪的血压测量值。
3）血氧饱和度质量检测仪的操作：
打开多参数监护仪和血氧饱和度质量检测仪的电源，将多参数监护仪的血氧探头夹在血氧饱和度质量检测仪的模拟手指上，先选择血氧饱和度质量检测仪与多参数监护仪血氧探头相适应的R曲线，选好R曲线后，进入血氧饱和度质量检测仪SPO2的模拟菜单，选择相应的SPO2值，记录多参数监护仪的血氧测量值。
