石油管道监控系统解决方案v完整版

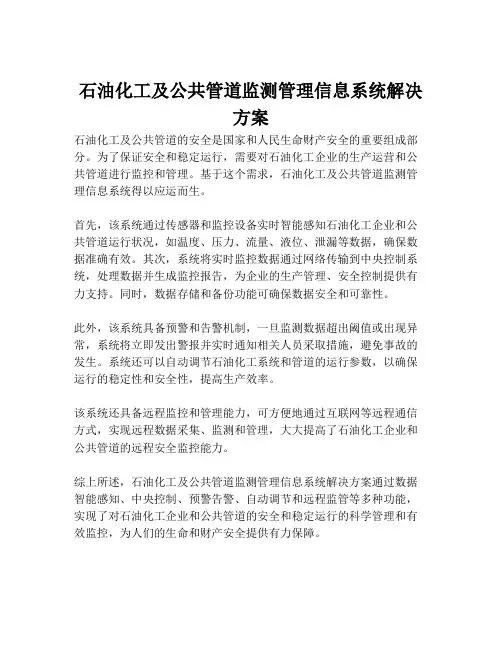

2023-石油化工及公共管道监测管理信息系统解决方案-1
石油化工及公共管道监测管理信息系统解决
方案
石油化工及公共管道的安全是国家和人民生命财产安全的重要组成部分。
为了保证安全和稳定运行，需要对石油化工企业的生产运营和公共管道进行监控和管理。
基于这个需求，石油化工及公共管道监测管理信息系统得以应运而生。
首先，该系统通过传感器和监控设备实时智能感知石油化工企业和公共管道运行状况，如温度、压力、流量、液位、泄漏等数据，确保数据准确有效。
其次，系统将实时监控数据通过网络传输到中央控制系统，处理数据并生成监控报告，为企业的生产管理、安全控制提供有力支持。
同时，数据存储和备份功能可确保数据安全和可靠性。
此外，该系统具备预警和告警机制，一旦监测数据超出阈值或出现异常，系统将立即发出警报并实时通知相关人员采取措施，避免事故的发生。
系统还可以自动调节石油化工系统和管道的运行参数，以确保运行的稳定性和安全性，提高生产效率。
该系统还具备远程监控和管理能力，可方便地通过互联网等远程通信方式，实现远程数据采集、监测和管理，大大提高了石油化工企业和公共管道的远程安全监控能力。
综上所述，石油化工及公共管道监测管理信息系统解决方案通过数据智能感知、中央控制、预警告警、自动调节和远程监管等多种功能，实现了对石油化工企业和公共管道的安全和稳定运行的科学管理和有效监控，为人们的生命和财产安全提供有力保障。
石油管道监测解决方案
石油化行业在线安全监测系统设计方案（本方案主要针对管道泄漏、LNG储液罐监测）一、背景近年来石化行业上中下游各产业都获得了迅猛发展，上游向深水海域挺进，中游LNG（LiquefiedNatural Gas,液化天然气）产业方兴未艾,下游炼化企业也像雨后春笋一般的蓬勃发展。
这些发展都给油气管道及LNG 储液罐带来数量的快速增长。
由于传输介质的特殊性，一道管道破裂造成泄漏，轻则造成陆地污染，重则造成河流，湖泊等污染，如果不及时快速有效的采取措施，极易发生火灾、爆炸、中毒、环境污染等严重后果，人民的生命和国家的财产将遭受重大的损失。
LNG 储液罐一旦出现意外,冷藏的液体会大量挥发,气化量大约是原来冷藏状态下的300倍,在大气中迅速形成会自动引爆的气团，最终引发泄露、爆炸及火灾，给人民生命财产安全造成巨大威胁。
因此，实时了解结构安全状况，对不利情况进行及时、精准预警，为补救抢险争取更多的时间，优质的管道泄漏监测预警系统在泄漏灾害补救工作环节中扮演着重要的角色。
1.当前管道泄漏监测手段和现状当前,管道泄漏监测手段有不少方法，基本上可归纳为人工巡检，内部监测，外部检测等三类。
第一：人工定期巡检，时间不连续，监测不到位；第二：内部监测，采用漏磁式清管器，缺点是漏磁信号或传感器本身易受管道的压力、所处环境等影响，缺乏灵敏度；第三：外部监测，采用流量法，压力法以及光纤（光栅）法等，此类监测可行高，具有一定的灵敏度，缺点成本代价大、费事费力。
2.当前LNG 储罐监测手段及现状第一：人工定期检测:人工目测检查或借助于便携式仪器测量得到的信息来江西飞尚科技有限公司进行，监测不及时，耗费人力物力；第二：常见的内部液体液位、温度、压力监测，各监测项单独分析，监测项具有较大局限性，且不能形成系统，不能从整体上把控结构的安全性能。
3.系统建设现实意义由飞尚科技建立的在线监测系统率先将桥梁安全监测与物联网、云计算紧密结合，通过实时的结构参数监控，对于管道、储液罐重要参数的长期变化有较为详细地掌握，从而及时有效地反馈管道泄漏、储液罐的安全状况。
2023-油田智能安防监测系统解决方案V1-1
油田智能安防监测系统解决方案V1油田智能安防监测系统解决方案V1是一种利用物联网技术和人工智能技术来实现对油田生产过程进行全方位安全监测和管控的技术体系。
该系统集成了多种传感器设备、监测器和智能分析平台，能够实时侦测油田环境中的异常情况，及时响应异常事件，助力油田安全生产事业的提升。
一、系统架构油田智能安防监测系统解决方案V1是基于物联网技术的系统，主要由传感器、控制器、中心服务器和终端用户组成，中心服务器运行智能分析平台，对从传感器和控制器上采集的数据进行分析和加工。
二、设备功能1. 温度传感器：用于测量油田环境的温度，当温度过高或过低时，系统自动发出预警信息。
2. 光学监测器：该监测器能够采集到油田环境中的图像信息，当出现异常影像时，能够即时报警。
3. 声学传感器：监测油田中的声波情况，用于监测油井运行的状态，一旦出现异常声波，立即报警。
4. 电气传感器：监测油井中的电气信号，用于判断油井的状态是否正常，当出现不正常信号时，能够实时报警。
5. 智能分析平台：该平台采用人工智能技术，能够对采集的数据进行分析，识别出异常情况，并向用户提供详细的分析报告。
三、系统优势1. 增强油田的生产效率：通过对油田生产过程的实时监测和分析，能够提高油田的生产效率，降低生产瓶颈和故障率。
2. 提升油田的安全性：通过对油田环境的全方位监测，能够实现对作业场所和工作人员的安全管控，防范重大安全事故的发生。
3. 减少资源浪费：借助该系统能够更精细地对油田进行管控，避免不必要的浪费和资源的重复利用，提高资源利用效率。
4. 提高数据的可靠性：该系统利用物联网技术，能够实现对数据的实时采集和传输，避免了人工操作的差错，保障了数据的可靠性和准确性。
总之，油田智能安防监测系统解决方案V1是一种全新的技术体系，它充分利用物联网和人工智能技术，能够实现对油田生产过程的全方位监测和管控，为油田的生产和安全提供有效保障。
该系统具有数据精准、运行可靠、监测准确等特点，将会是未来油田管理的主要工具之一。
油井现场无线视频监视系统解决方案
油井现场无线视频监视系统由隔爆摄像机、嵌入式视频服务器、5.8GHz 高速无线收发设备，扩展距离功放（PA)、高增益天线、监控中心组件系统等组成。
并在采油三队设立远方7个站（临33-128、临95-9站、临76-2站、临75-1站、水1站、盘1-5站、临75-12站）为监测点的视频录像监视，其系统网络结构如下：油井现场视频无线监视系统网络结构图2．工作原理简述油井无线视频监视系统是由各无线视频传送设备和中心服务器建立一个标准的TCP/IP视频监视网路，通过各个站设立的摄像头现场录像，并进行视频编码器图像压缩处理，然后经过5.8G无线频段网络向中心视频服务器系统发送，视频服务器系统通过解压图像数据，向建立的TCP/IP以太网视频软件系统的客户端发送数据，客户端的视频监视工作站收到图像数据后，经过图像合成处理并显示现场采集的录像画面供用户浏览和查询监视。
3．系统功能与技术特点设备安全可靠：系统涉及的所有前端设备都选用工业级防爆设备，确保系统安全可靠运行在井厂周围。
画面多功能显示：可以随时采用四路、九路等多画面显示，同时随时可缩放某一画面，也可全屏显示，控制旋转云台和焦距显示；画面可以多个轮巡显示现场场景。
录像及其报警功能：系统可以提供计划录像、手动录像和报警录像，同时可以检索与回放，录像硬盘管理功能。
手抓图功能：在系统实时监控时，提供手动抓图的快捷键。
用户可以在监控的同时，将一些重点情况保存成JPEG 文件，并可通过通用的看图工具，如ACDSEE、画图板等工具观看图片。
下面是赠送的范文，不需要的朋友可以下载后编辑删除2013党风建设心得体会范文按照上级的统一部署，我们认真组织开展了党风廉政建设教育活动。
通过学习，我对活动的重要意义有了一个更高的认识，使我对开展党风廉政建设的重要性和必要性有了更进一步的认识和了解。
可以肯定地说，通过这次教育活动，使自己对相关内容在原有的学习基础上有了更进一步的提高，在一些方面拓宽了思路，开阔了视野，增强了搞好工作的信心。

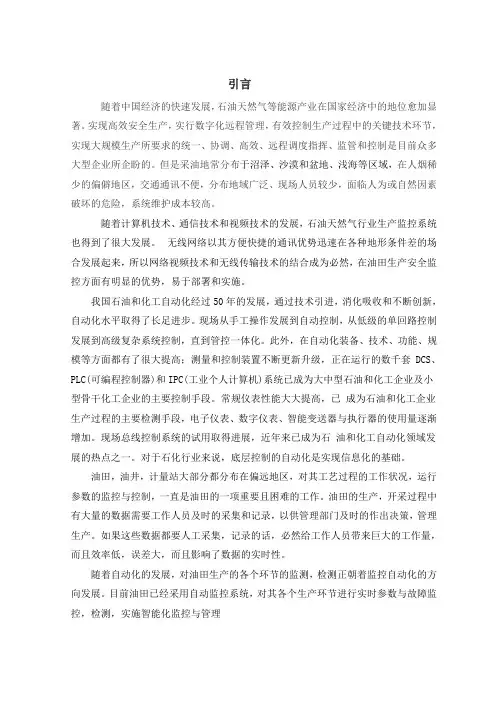

油田生产安全监控系统解决方案
引言随着中国经济的快速发展，石油天然气等能源产业在国家经济中的地位愈加显著。
实现高效安全生产，实行数字化远程管理，有效控制生产过程中的关键技术环节，实现大规模生产所要求的统一、协调、高效、远程调度指挥、监管和控制是目前众多大型企业所企盼的。
但是采油地常分布于沼泽、沙漠和盆地、浅海等区域，在人烟稀少的偏僻地区，交通通讯不便，分布地域广泛、现场人员较少，面临人为或自然因素破坏的危险，系统维护成本较高。
随着计算机技术、通信技术和视频技术的发展，石油天然气行业生产监控系统也得到了很大发展。
无线网络以其方便快捷的通讯优势迅速在各种地形条件差的场合发展起来，所以网络视频技术和无线传输技术的结合成为必然，在油田生产安全监控方面有明显的优势，易于部署和实施。
我国石油和化工自动化经过50年的发展，通过技术引进，消化吸收和不断创新，自动化水平取得了长足进步。
现场从手工操作发展到自动控制，从低级的单回路控制发展到高级复杂系统控制，直到管控一体化。
此外，在自动化装备、技术、功能、规模等方面都有了很大提高；测量和控制装置不断更新升级，正在运行的数千套 DCS、PLC(可编程控制器)和IPC(工业个人计算机)系统已成为大中型石油和化工企业及小型骨干化工企业的主要控制手段。
常规仪表性能大大提高，已成为石油和化工企业生产过程的主要检测手段，电子仪表、数字仪表、智能变送器与执行器的使用量逐渐增加。
现场总线控制系统的试用取得进展，近年来已成为石油和化工自动化领域发展的热点之一。
对于石化行业来说，底层控制的自动化是实现信息化的基础。
油田，油井，计量站大部分都分布在偏远地区，对其工艺过程的工作状况，运行参数的监控与控制，一直是油田的一项重要且困难的工作。
油田的生产，开采过程中有大量的数据需要工作人员及时的采集和记录，以供管理部门及时的作出决策，管理生产。
如果这些数据都要人工采集，记录的话，必然给工作人员带来巨大的工作量，而且效率低，误差大，而且影响了数据的实时性。

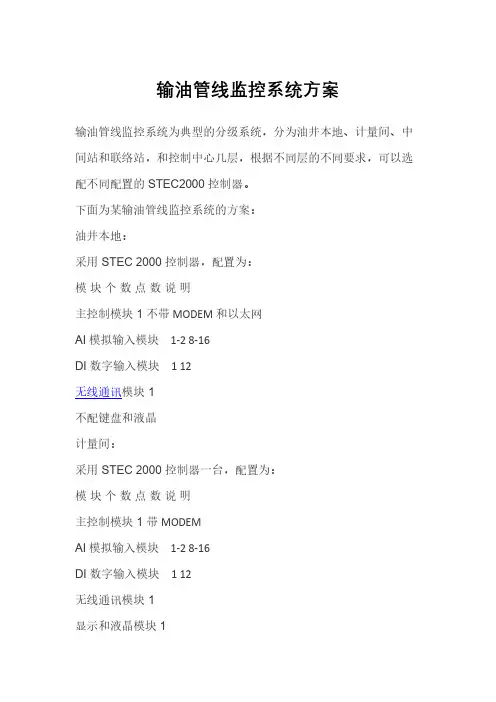

输油管线监控系统方案
输油管线监控系统方案输油管线监控系统为典型的分级系统，分为油井本地、计量间、中间站和联络站，和控制中心几层，根据不同层的不同要求，可以选配不同配置的STEC2000控制器。
下面为某输油管线监控系统的方案：油井本地：采用 STEC 2000 控制器，配置为：模块个数点数说明主控制模块 1 不带MODEM 和以太网AI模拟输入模块 1-2 8-16DI数字输入模块 1 12无线通讯模块 1不配键盘和液晶计量间：采用 STEC 2000 控制器一台，配置为：模块个数点数说明主控制模块 1 带MODEMAI模拟输入模块 1-2 8-16DI数字输入模块 1 12无线通讯模块 1显示和液晶模块 11） 采集1层管线数据；2） 以无线方式与所管10个油井站控制器通讯；3） 以电话方式与上级站联系发送数据中转站、联络站：1、每站选用STEC 2000控制器一台，配置为：模块个数点数说明主控制模块 1 带MODEMAI模拟输入模块 1-2 8-16DI数字输入模块 1 12不配显示和液晶模块这台控制器负责：1） 采集相应层管线数据；2） 以电话方式与所管10个计量井控制器通讯；3）以电话方式与上级站联系发送数据不配工控机就不用黄金眼控制中心：1、采用 STEC 2000 控制器一台，配置为：模块个数点数说明主控制模块 1 带以太网、MODEMAI模拟输入模块 1-2 8-16DI数字输入模块 1 121） 采集相应层管线数据；3）以以太网方式与工作站计算机联网工作。
（疑问：控制中心的控制器是否可以不用？）是否控制中心不用直接采集数据？可能我看错了，如果没有就可以不用。
2、数据库服务器一台2） 以电话方式与所管10个联络站控制器通讯；配大型数据库 MSＳＱＬ 或 ＯＲＡＣＬＥ3、配工作站若干，配黄金眼软件一套。
石油管道监控系统解决方案
石油管道监控系统解决方案石油管道监控系统是一种用于监测和管理石油管道运行状态的技术方案。
它能够实时监测管道的温度、压力、流量等参数，并通过数据分析对管道的运行状态进行评估和预警，以及提供关键决策支持。
石油管道监控系统的应用可以提高石油管道的安全性、稳定性和运行效率，降低事故风险和运营成本。
1.传感器技术：通过在管道中布置温度、压力、流量、液位等传感器，可以实时采集管道运行数据。
这些传感器通常采用无线传输方式将数据传送给监控系统，从而实现对管道运行状态的监测。
2.数据采集与传输技术：通过无线传感器网络和通信技术，将传感器采集到的数据传输给监控系统。
数据采集单元可以负责将传感器的数据进行汇总和整理，并将整理后的数据通过无线通信方式传输给监控系统。
3.数据存储与处理技术：将传感器采集到的数据存储在数据库中，并对存储的数据进行实时处理。
数据处理模块可以通过数据分析和算法，对数据进行处理和分析，并提供运行状态评估、安全预警等功能。
4.数据可视化技术：将数据可视化呈现给用户，提供实时监控界面和报表。
利用图形界面和图表，将监测数据以直观的方式展示给用户，从而方便用户了解管道的运行状态和故障情况。
5.预警与报警系统：基于实时监控数据，建立预警与报警系统，提供对管道异常运行状态的预警和报警功能。
一旦发现管道运行异常或故障，系统可以及时向相关人员发送警报信息，以便采取措施进行修复或处理。
1.安全性：石油管道是一种危险品管道，因此在设计监控系统时，要确保系统具备高度的安全性。
数据传输和存储环节需要进行加密和权限控制，以防止数据被非法获取和篡改。
2.可靠性：石油管道的运行对供应链具有重要影响，因此监控系统需要具备高度的可靠性。
系统需要具备容错机制，以提高系统的稳定性和可靠性。
3.实时性：石油管道的运行状态变化非常快，监控系统需要具备实时数据采集和处理的能力，以及实时展示和预警的功能，以便用户及时了解管道的运行情况。
4.可扩展性：在设计监控系统时，要考虑到管道系统的多样性。
油田监控系统解决方案
油田监控系统解决方案一、前言油田油井大多都分布在各采油场，油井工作状况的监测和控制，一直是采油场一项重要和困难的内容，一般的油井大多为油井巡视员或维修工定期巡回检查，随着油田现代化管理水平的不断提高，早期的巡视员方式已逐渐被油井无人值守系统所代替。
同时为了有效的防范非法分子采油集破坏采油设施，有效的保护国有资产，为相关部门提供第一时间的资料，从而有效的打击非法采油者集破坏设施的不法分子，保护国有资产的流失。
目前需要对采油厂区进行安装无线视频监控设备，根据油田环境的具体要求，各监控点需要24小时实时监控，监控点要求白天为彩色监控图像，夜间为黑白图像，有镜头变倍，云台控制等功能。
还可根据需求进行设置，如监控点的场景平时为静态，一旦有物体闯入场景系统将进行图像自动抓拍，监控中心产生报警联动，为工作人员提供信息。
在考虑到根据油田的特殊环境，如果采用传统的有线模拟监控，比较难处理的问题如下：厂区范围大，距离远，最远的可达数公里，这个距离是无法铺设同轴电缆；模拟的视频信号是很容易被电磁信号所干扰的，造成监控质量不良。
基于以上原因，我公司提出应用CDMA1X或GPRS无线网络传输方式的解决方案，避免了有线方式所无法解决的问题，全新设计了应用“天目通”无线网络视频服务器为核心设备的解决方案。
二、应用无线监控的意义.随着信息技术的飞速发展和我国国民经济信息化的推进，在现有环境中全面实现信息电子化交换和信息资源共享成为必要。
在联网建设中，使用中国联通CDMA1X和中国移动GPRS无线网络产品可以实现无限距离的无线远程通信功能。
同时，更具划时代应用意义的便是在无线网络基础上，结合先进的图像压缩技术，和无线宽带网络应用的视频服务器，完成区内的保安监控功能，无线技术的应用是新一代视频监控技术在信息化进程路上的巨大飞跃。
它具有充分利用现有网络资源，节约投资，无需布线的特性，是有线网络望尘莫及的。
另外，无线产品具有传输距离远、可以在无法布线的困难环境下使用、支持移动侦测监控和多路报警输入功能，以及云台控制和多种接收方式的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油管道监控系统解决方案vHEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】石油管道监控系统解决方案目录一、系统概述为了保证输油管道正常工作以及防盗预警，有必要对输油管道的沿途做好视频监控工作，这样不仅可以大大增强输油管道安全管理，而且还给贵公司的日常工作带来极大便利。
在此过程中监控设备的供电问题是本方案要解决的重点。
此次的监控项目与以往不同，由于输油管道的架设路线中不能就近取电，所以我们经研究后提出了两种解决方案：第一种方案是使用太阳能供电系统对监控摄像机供电；第二种是采用光电复合光缆在传递信号的同时对摄像机供电。
这两种方式各有特点，在下面会有详细介绍。
设计原则本设计综合考虑输油管道需防范的区域，该区域长度比较大，有些地方是交通不便，人迹很少的区域，所以在设置防范系统监控点时，可以在重点区域选择监控点，以便充分的利用资源。
视频监控系统属于弱电系统的一个部分，设计者应充分了解并掌握国家、有关部门制定的设计标准及规范，并严格执行。
同时还要密切注意这些标准及规范的变化和修订，以便及时做出调整。
1.系统设计应贯彻多种防范措施综合利用的原则。
2.系统设计要遵循人-机效应最佳配合的原则。
?3.应考虑为使用操作人员设计一个良好的操作环境，这主要是指控制室的环境和能使工作人员方便操作的控制台。
?4.应根据工程的规模、投入资金、现有人力和智力结构具体情况设计系统的自动化程度。
?5.系统应考虑设计一套较为完善的自检功能，以帮助操作人员和技术人员对系统作必要的检查。
系统还应考虑设计必要的自动统计、记录和查询、提示功能，以帮助操作人员了解系统运行和被操作的情况。
?6.为补充人的不足因素，使系统能在发生问题或突发性事件时能够及时做出相应的连锁反应，系统应根据防范预案设计必要的多种宏指令，以使系统具有预案处理能力等。
7.采取现代化与实用化相结合的原则。
指导思想和原则系统适用性整个系统的功能和性能完全立足于安全管理和生产运营管理，提供有效的技术防范电子化手段，以满足日益严峻的安全管理的需求,并考虑充分考虑满足当前和未来十年内项目发展与运营的功能要求。
系统先进性系统应是满足可靠性和实用性要求前提下的最先进的系统。
系统应是一个符合集散系统发展趋势，特别是符合计算机技术和网络通信技术最新发展潮流并且应用成熟。
系统可靠性、稳定性所有软硬件产品均为成熟稳定的产品。
视频监控系统体系结构不存在单一的故障点，即使任意一个服务器故障，利用双机热备及冗余技术，确保故障后的数据和任务能够及时得到切换，保证系统安全稳定运行。
安全性系统具有高度的安全性和保密性，通过对系统分级保护、数据存储权限的控制，来防止各种形式的对系统的非法侵入。
系统通过密匙实现设备认证功能，可方便实现非经认证过的系统设备不能接入系统的功能。
所有用户在操作和访问系统之前都必须进行注册。
每一个用户都将会获得一个系统内唯一的标识和一个密码。
每一层次的安全和控制工作还涉及有关用户角色和操作规程。
系统开放性系统设计充分考虑各个视频监控设备之间的兼容性，即使是使用不同厂商、不同系统的产品，都能够达到非常好的兼容性。
系统可扩展性系统设计充分考虑系统功能扩充接口，摄像机监控点、编码器，存储服务器，存储阵列等都可以很方便地扩充，视频监控管理系统平台可以跟随系统规模的不断扩大而随时升级。
经济性在充分满足系统应用功能需求和系统性能要求，并保证系统安全可靠的情况下，选用性价比高的系统和产品，合理控制工程造价。
并充分考虑系统后期运行成本,能以较低的费用、较少的人员投入来保证系统的正常运转，实现高效能和高效益。
设计依据《民用闭路电视系统工程技术规范》GB/50198---98《民用建筑电气设计规范》JGJ/T16-92《电气装置安装工程工程电气设备交接试验标准》GB50150-90《电气装置安装工程电缆线路施工验收规范》GB50168-92《安全防范工程程序与要求》GA/T75-94《民用闭路监视电视系统工程技术规范》GB02198-94《安全防范工程程序与要求》GA/T75-94《安全防范工程行业标准》GA/T70-94《建筑电气安装工程施工质量验收规范》GB50303-2002《安全防范工程费用概预算编制办法》GA/T70-94《民用闭路监视电视系统工程技术规范》GB02198-94 《中国电气装置安装工程施工及验收规范》GBJ232-82二、前端监控设计.监控系统结构图监控摄像机设计本设计提供两种方案，方案一采用高清网络摄像机，方案二采用标清模拟摄像机。
摄像机参数对比表如下:摄相机类型方案一(高清网络) 方案二(标清模拟)高清网络球机高清网络枪机标清模拟球机标清模拟枪机图像传感器SONY高性能130万逐行扫描CCD传感器1/3英寸SONYCCD1/4" SONY CCD高性能SONYCCD分辨率1280*960 1280*960 752*582 976*582 光学变倍18倍23倍焦距– 81mm 3.6mm,6mm,8mm,12mm可选-3.6mm,6mm,8mm,12mm可选红外灯距离补光距离大于100米另配补光灯60米30～50米功耗17W/ 35W（红外灯、加热器同时开启）DC12V：<6W(ICR切换时，<8W)13W/ 31W（红外灯开启）最大7W电源AC 24V/3A AC24V/DC12V/POEAC 24V/3A DC12V高清网络摄像机高清网络球机DH-SD6980C-HN产品描述：◎采用SONY高性能130万逐行扫描CCD传感器，夜间效果更好，捕捉清晰的动态画面◎18倍光学变倍，12倍数字变倍，总变倍率达到216倍◎优异的数字降噪功能，提升用户的夜间监视效果◎采用TI达芬奇系列高性能DSP，最高支持1280*960/15fps的视频输出◎防水快装接头，密闭防水，安装更快速◎内置红外灯补光，补光距离大于100米◎红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀◎中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大◎独特的三维定位功能，捕捉目标更方便、精准、快捷◎多种网络监控方式相结合(手机、WEB、客户端)，使用更方便◎灵活的网络扩展能力，适应各种网络平台监控系统◎SD卡本地存储，解决网络异常状态的监控存储问题产品参数：音频压缩PCM8/G711A/G711U语音对讲支持网络协议TCP/IP,HTTP,DDNS,DHCP,NTP,PPPoE,FTP,SMTP,RTSP,RTP 多码流支持SD卡支持用户管理最大支持10个用户,多级用户权限管理故障检测网络断开检测,IP冲突检测,编码器状态检测,存储卡状态检测,存储空间检测输入/输出模拟视频输出75Ω,NTSC或PAL,BNC接口网络接口1路10/100BaseT以太网，RJ45接口报警接口7路输入/2路输出（报警联动），报警时可联动预置点/自动巡航/自动巡迹/开关量输出控制接口RS485，支持云台控制和在线升级一般规范电源AC 24V/3A（±20%）（含红外控制电路）功耗17W/ 35W（红外灯、加热器同时开启）工作环境温度-40~60℃；湿度＜90%防护等级IP66，4000V防雷、防浪涌和防突波保护，符合GB/ 4级标准产品尺寸Φ(mm)×381(mm)重量7kg可选支架DH-69FB;DH-65FD高清网络枪机DH-IPC-HF3110P-P◎采用TI达芬奇系列高性能DSP◎采用标准 main profile 视频压缩技术，压缩比高，◎码流控制准确、稳定◎采用高性能(1280*960) CCD图像传感器，图像清晰度高◎支持1路复合视频输出◎支持双码流，ACF（活动帧率控制）◎支持I/O报警、RS485控制功能◎支持丰富的网络协议◎支持SD卡存储◎支持ICR滤光片切换功能，实现昼夜监控◎支持AC24V/DC12V供电,支持POE◎预留TD/EVDO/WCDMA,以及WIFI功能主处理器TI达芬奇系列高性能DSP图像传感器1/3英寸SONY CCD像素数1280（H）*960（V）日夜功能支持IR-CUT机械切换自动光圈DC驱动镜头接口CS，镜头可选照度（彩色模式）,（黑白模式）增益控制手动/自动白平衡手动/自动电子快门手动/自动（区间可调，1/50~1/100000）视频压缩标准MPEG4/JPEG视频分辨率主码流（1280*960）、（1280*720），辅码流（D1）视频帧率50HZ: 主码流()、辅码流()主码流(1280*720@25fps)、辅码流(D1@25fps) 60HZ：主码流(主码流(1280*720@30fps)、辅码流(D1@30fps)视频码率160k~8Mbps码率可调，也可自定义视频接口1路BNC模拟视频输出音频压缩标准PCM音频码率64kbps/128kbps音频输入1路， JACK LINE IN音频输出1路， JACK SPEAK OUT报警接口1路输入，1路输出（开关量）有线网络1路10/100M以太网，RJ45接口网络协议HTTP,TCP/IP,,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE 心跳机制支持本地存储SD卡存储，支持热插拔RS485接口1路，支持透明通道连接，支持多种云台协议PoE供电标配POE供电支持AC24V/DC12V供电，及POE供电功耗AC24V：<5W(ICR切换时，< DC12V：<6W(ICR切换时，<8W)工作环境工作温度-10℃~+55℃，工作湿度10%~90%外形尺寸70××整机重量650g安装方式支持多种安装方式标清模拟摄像机大华球机DH-SD6423-GA产品概述:◎红外照射距离60米◎防水组合线，超强防水◎超宽环境温度-40℃~60℃◎4000V防雷、防浪涌和防突波保护，达到国家最高标准◎中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大◎独特的三维定位功能，捕捉目标更方便、精准、快捷◎485远端升级功能，使维护成本更低产品参数:长焦限速人性化的焦距/速度自动匹配功能信息显示时间、方位、球机标题、球机坐标、温度、报警等信息断电记忆上电后自动回到断电前的云台和镜头状态定时启动预置点/自动巡航/自动巡迹/自动线扫通讯协议大华协议、中国安防行业协议、Pelco P/D,协议自动识别菜单中英文OSD菜单输入/输出模拟视频输出75Ω,NTSC或PAL,BNC接口报警2路输入/1路输出(报警联动),报警时可联动预置点/自动巡航/自动巡迹/开关量输出一般规范电源AC 24V/（±10%）功耗13W/ 31W（红外灯开启）工作环境温度-40~60℃；湿度＜90%防护等级IP66，4000V防雷、防浪涌和防突波保护产品尺寸Φ(mm)×381(mm)重量7kg可选支架DH-63FB235; DH-63FD200大华DH-CA-FW480DP红外防水枪式摄像机◎采用高性能SONY CCD；◎采用全SONY 解决方案；◎分辨率高，图像清晰、细腻；◎支持自动彩转黑功能，实现昼夜监控；◎符合IP66级防水设计,可靠性高；◎支持自动电子增益功能，自动调节亮度；◎有多种不同红外照射距离可选择；参数/型号DH-CA-FW480DP-IR0(IR1)(IR2)(IR3) 图像传感器1/3" SONY EXview HAD CCDⅡ视频制式PAL有效像素PAL:976（H）×582（V）分辨率700TVL最低照度彩色：（0Lux红外灯启动）电子快门1/50s~1/100,000s镜头类型-IR0:标配3.6mm镜头(2.8mm可选)三、供电系统设计太阳能供电 太阳能供电系统分析本项目是石油管道监控系统，采取太阳能供电方式为前端设备来进行供电。
