水性多彩涂料的配方设计及生产工艺

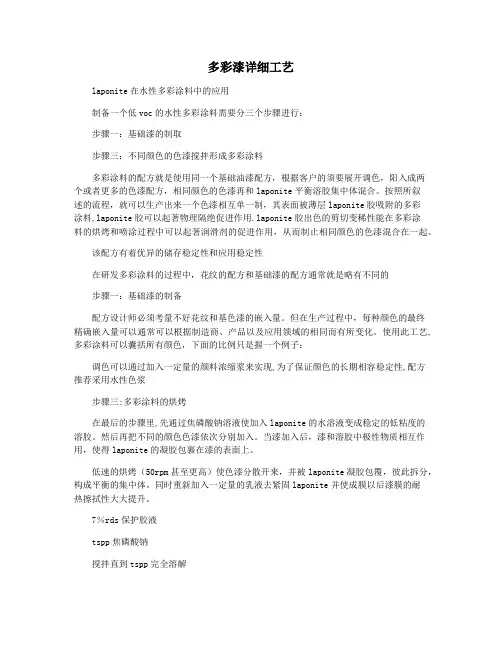

多彩漆详细工艺
laponite在水性多彩涂料中的应用
制备一个低voc的水性多彩涂料需要分三个步骤进行：
步骤一：基础漆的制取
步骤三：不同颜色的色漆搅拌形成多彩涂料
多彩涂料的配方就是使用同一个基础油漆配方，根据客户的须要展开调色，阳入成两个或者更多的色漆配方，相同颜色的色漆再和laponite平衡溶胶集中体混合。按照所叙述的流程，就可以生产出来一个色漆相互单一制，其表面被薄层laponite胶吸附的多彩涂料,laponite胶可以起著物理隔绝促进作用.laponite胶出色的剪切变稀性能在多彩涂料的烘烤和喷涂过程中可以起著润滑剂的促进作用，从而制止相同颜色的色漆混合在一起。
调色可以通过加入一定量的颜料浓缩浆来实现,为了保证颜色的长期相容稳定性,配方推荐采用水性色浆
步骤三:多彩涂料的烘烤
在最后的步骤里,先通过焦磷酸钠溶液使加入laponite的水溶液变成稳定的低粘度的溶胶。然后再把不同的颜色色漆依次分别加入。当漆加入后，漆和溶胶中极性物质相互作用，使得laponite的凝胶包裹在漆的表面上。
搅拌直到rds充分分散(30min/1200rpm)，无色透明
润湿剂s-plus
7％rds保护胶液
硅丙乳液kd-6
texanol
自来水[1**********]5美商公利洋行s-482可不重新加入tspp或NaHCO嵌入2351032150多彩体系中，该乳液的种类对造粒色漆的稳定性十分
3---6非离子缔合增稠剂aquaflownls200
混合光滑后，再与造粒色漆混合
造粒后低速烘烤，烘烤速度和时间就是影响多彩涂料花型大小的关键因素。
施工搅拌桨不能用盘式，可选用叶片式或者自己改装
在采用前，缓慢的搅乱涂料，严禁通过旋钮高速剪切，严禁吸收
多彩涂料的制作配方及工艺
多彩涂料的制作配方及工艺工序一：调色基料生产工序二：保护液体制作水性多彩涂料的施工工艺水泥光面注意事项1.基面调整：清除污垢，水泥屑粉化处,铲除干净，重新将表面予以抹平或补平。
2.基面处理：水泥粉的状况：表面大部份都会有粉化物、污垢等必须清理干净。
3.水泥面的凹洞、缺角、平整度不一样时，凹洞部份：除了太大的洞外须由业主修补，其余小洞仍由施工者修补。
4.水泥面有时会龟裂、粉化：该现象应注意龟裂的裂痕大小、看光面的粉化程度，如果龟裂是结构体，就得先行补缝，如果是一般的龟裂，只要加以调整修补即可，如遇粉化须补强粉化部位时，以渗透底漆喷涂即可，如果无法消除粉化就得先用渗透底漆，然后再批水泥(水泥内须加渗透底漆) ，重新将表面予以抹平或补平。
5.水泥粉表面有湿湿的一块：原因是内部渗水，由于内部积水，使水气从墙壁渗透出来，处理方法要先将内部积水、渗水的地方去除掉，然后作防水措施，将通水(排水)口处理好，防止再次渗水。
6.墙面如有固定点或凸出来的钢筋：一般高楼或平房施工时都会搭脚手架，而脚手架固定点都钉在墙壁面，所以最好最有效的处理方法，就是将固定点转移，让固定点不影响修补时的美观，而凸出来的钢筋，如果为了将来增建的话，就不用磨掉，但须作防锈处理，并上漆。
水泥粗糙面注意事项1.基面调整：清除污垢，水泥屑粉化处,铲除干净，重新将表面予以抹平或补平。
2.基面处理：粗糙面最容易也最难处理的是粉砂面，一般粗糙面用手摸起来砂子就会掉满地或用铁物轻轻刮就会将粗砂细粉刮起这是最难处理的，一般使用粗糙面都是用木镘刀抹平，而此木镘刀就是最会发生前面所提的问题，因此在平时最好用铁或钢镘刀抹平，使表面不会发生此现象，而抹平的时间也得注意，刮平后应立即使用铁（钢）镘刀修饰，而不能等表面干燥后再抹平。
主要施工工艺1准备工作涂漆面的含水率应在8%以下，表面如有油渍，灰尘污物等杂物，须先行去除。
涂漆面如有浮灰，蜂窝等不平等现象，应先修补平整，经认可后方得施工。
多彩涂料参考配方
水性多彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备水500将水计量准确开动搅拌，用温水将水处理剂与降粘剂加入水中，慢慢加入KW-1、加完后需在高速下进行分散20~30分钟，使胶体溶成透明或半透明状。
水处理剂-降粘剂0.06+1KW-120-25HEC可以先在水里预溶6个小时以上，（也可以在填料浆研磨分散好以后用碳酸钙混合后慢慢加入填料浆中），如果直接使用，首先用1：3的碳酸钙混合一下在添加按照配方前后顺序依次加入分散灌内，进行高速分散25~30分钟细度达35um，以下进行下列程序。
基础漆最好PVC低一些，这样既省色浆，对稳定性也有帮助。
HEC-20S6分散剂-11242．5润湿剂1消泡剂2金红石型钛白501250目煅烧高岭土100硅灰石50调整PH值8~9细度达到要求后进行调整PH值，中速进行搅拌加入乳液和消泡剂均匀无泡后进行下列程序。
弹性乳液（或纯丙等）370消泡剂1．5KW-1(5%)水溶液100基础漆制备好之后，根据需要的大理石的花纹与图案的比例，调成各种色漆，然后进行下道工艺。
KW-5083、造粒子4、成品漆制备彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备1、胶体溶液制备水500将水计量准确开动搅拌，用温水将水处理剂溶解，慢慢加入KW-HZ、加完后需在高速下进行分散10~15分钟，使胶体溶成半透明状。
如果是小颗粒漆，可以加增稠剂调整一下粘度，粘度越高，颗粒越小，反正则大.水处理剂0.06+1KW-HZ102、基础漆的制备KW—H3可以先在分散水里然后用AM-95调PH值8-9，（也可以在填料浆研磨分散好以后用碳酸钙混合后慢慢加入填料浆中），如果直接使用，首先用1：3的碳酸钙混合一下在添加按照配方前后顺序依次加入分散灌内，进行高速分散25~30分钟细度达35um，以下进行下列程序。
基础漆最好PVC低一些，这样既省色浆，对稳定性也有帮助。
水性彩色漆配方
水性多彩涂料参考配方1：分散相无粉配方：分散相制作弹性乳液：60%色浆调色：1%-2%PE257: 40%中高速分散均匀连续相制作弹性乳液：70%PA10D: 30%ASE60: 0.4%TT935: 0.4%消泡剂：0.2%中高速分散均匀，粘度以90KU左右单色粒子制造连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。
多彩涂料产品制造混合多种单色粒子即可。
注意以低剪切力短时间内混合均匀为好。
2：分散相，连续相有粉配方：分散相制作乳液：25%9#砂（150-200目）： 22.5%800高岭土或重钙： 10%成膜助剂：2%AMP95: 0.25%消泡剂：0.25%色浆调色：1%-2%PE257: 40%中高速分散均匀连续相制作乳液：32.4%9#砂（150-200目）： 25%1250透明滑石粉：10%成膜助剂：2%PA10D: 30%ASE60: 0.2%TT935: 0.2%消泡剂：0.2%单色粒子制造连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。
多彩涂料产品制造混合多种单色粒子即可。
注意以低剪切力短时间内混合均匀为好。
对水性多彩涂料喷涂后的效果，有些地方需要平整些，用PA10D,PE257的配方相应要作修改，下面是一例：3：分散相配方：分散相制作弹性乳液：10%调色乳胶漆：1%- 5%PE257: 85%中高速分散均匀连续相制作弹性乳液：70%PA10D: 30%ASE60: 0.4%TT935: 0.4%消泡剂：0.2%中高速分散均匀，粘度以90KU左右单色粒子制造连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。
多彩涂料产品制造混合多种单色粒子即可。
注意以低剪切力短时间内混合均匀为好。
此配方降低了分散相彩点的固含，彩点干后显较平整。
PA10D.PE257 在水性多彩涂料中的配方应用注意点：1）PA10D作为连续相的成型剂，保证分散相粒子在连续相中以粒子形态存在，保证长时间存放下，粒子的稳定性，建议添加不低于30%。
多彩涂料参考配方
水性多彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备1、胶体溶液制备2、基础漆的制备3、造粒子4、成品漆制备彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备1、胶体溶液制备2、基础漆的制备3、造粒子4、成品漆制备水包水多彩涂料（即仿石涂料）一；水包水多彩涂料的前景水包水多彩仿石涂料是利用无机与有机材料的结合原理而开发的一种新型涂料，这种涂料主要是取代当前施工比较麻烦的真石漆，也是取代大理石等装饰石材的一种发展趋势，因为石材用于建筑内外墙的装饰性的时候具有安全隐患，所以城乡住房建设部三令五申的提出建筑物的饰面问题，禁止使用比重比较大的一些装饰性材料（如大理石，玻璃幕墙等等），纵观现在的建筑装饰性材料市场，原始的装饰性材料逐步退出建筑市场，逐步被新型涂料等等所取代，在这种背景下，竞争逐渐加剧，涂料产业高速发展，竞争逐渐加剧，新技术、新产品层出不穷，竞争也日益激烈。
为此，涂料企业应该了解世界涂料行业的发展趋势，以便谋求自身的可持续发展。
水包水多彩涂料的诞生决定了新的一场建筑涂料革命。
回顾过去多彩涂料的发展，在90年代由日本研制上海一家企业引进的当时风魔流行一时水包油和油包水的多彩涂料开始，我国涂料界的科研人员就一直在研究多彩涂料的水包水化。
因为当时从日本引进的多彩涂料在施工中存在安全隐患，而且里面含有硝化棉以及有机溶剂，在环保方面也没有优势。
所以这种涂料进入中国市场没有几年就夭折了。
由于时代的发展，经济的繁荣，建筑行业崛起，人们居住环节的不断改善，对新型建筑材料及质感饰面美化的需求，这样就驱使一些建筑设计单位与开发商在设计建筑物的时候就把建筑物的外观审美做为一种销售手段来吸引顾客。
在这种市场需求，政策强求的背景下，我单位经过多年的努力和探索，终于开发出水包水多彩涂料（仿石涂料）。
本单位开发的水包水多彩涂料，是利用纳米技术叉层，阴阳离子交联，润滑切割保护的理论为切入点进行研究设计的工艺流程所生产出来的多彩涂料，具有工艺易掌握，施工简单，对设备要求不那么苛刻，图文花色好控制，对于仿真大理石便于计算，生产出来的产品与天然大理石区别不会相差太远，可以根据客户的需求就行调整。

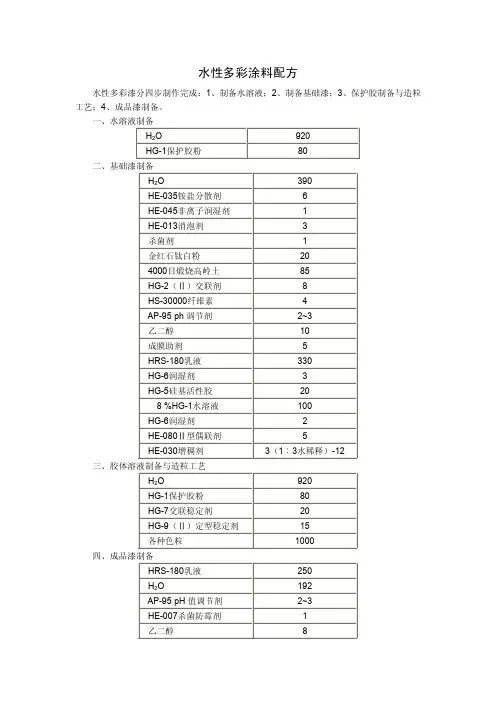

水性多彩涂料配方
水性多彩涂料配方
水性多彩漆分四步制作完成：1、制备水溶液；2、制备基础漆；3、保护胶制备与造粒工艺；4、成品漆制备。
一、水溶液制备
H2O920
HG-1保护胶粉80
二、基础漆制备
H2O390
HE-035铵盐分散剂6
HE-045非离子润湿剂1
HE-013消泡剂3
杀菌剂1
金红石钛白粉20
4000目煅烧高岭土85
HG-2（Ⅱ）交联剂8
HS-30000纤维素4
AP-95ph调节剂2~3
乙二醇10
成膜助剂5
HRS-180乳液330
HG-6润湿剂3
HG-5硅基活性胶20
8%HG-1水溶液100
HG-6润湿剂2
HE-080Ⅱ型偶联剂5
HE-030增稠剂3（1︰3水稀释）-12
三、胶体溶液制备与造粒工艺
H2O920
HG-1保护胶粉80
HG-7交联稳定剂20
HG-9（Ⅱ）定型稳定剂15
各种色粒1000
四、成品漆制备
HRS-180乳液250
H2O192
AP-95pH值调节剂2~3
HE-007杀菌防霉剂1
乙二醇8
成膜助剂8
8%HE-026膨润土溶液30
消泡剂0.5
各种色粒500
HE-030增稠剂2-3（1︰3水稀释）--8
中国新型涂料网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性多彩涂料的配方设计及生产工艺
一、简介
水性多彩建筑涂料（水包水）是一种新型的纯水性环保建筑内外墙涂料，它解决了以前水包油多彩涂料所具有的有毒、有害、气味浓等问题，有着天然花岗岩、真石岩片漆等装饰材料的花纹和色彩，还可具备个性化选择的功能。
水性多彩漆可以根据不同的建筑风格，配制不同的颜色，可依据客户的要求进行配制各种大小不一、色彩不同的花纹，并使其达到理想的装饰效果。
多彩涂料不同于传统建筑涂料，如丙烯酸涂料等，这些涂料均是单相、单色的匀一性的涂料产品，产品质量比较稳定，而多彩涂料是多色、多相粒子混合共存。
单一主材拥有多色分布，并可依需求组合各种大小不同的颗粒，通过一次施涂便可获得形象逼真、色彩丰富的仿石等外观装饰效果，适用于建筑物内外表面的装饰和保护。
第一代：彩砂涂料相似度40%以内；
第二代：真石漆相似度60%以内；
第三代：岩片真石漆相似度80%以内；
第四代：水性多彩漆相似度95%以内。
原材料的选择——乳液
乳液的选择：
选择有机硅与丙烯酸单体共聚反应的乳液
1.基础漆应选择柔性硅乳液或纯丙自交联弹性硅乳液
2.成品漆乳液一般选择常温自交联或多交联型的硅丙乳液或纯丙乳液；
3.罩面乳液选择常温自交联并能通过初期耐水性的乳液。
乳液配套选用方法：
柔性硅或弹性硅︰硅丙︰2%保护胶溶液（1︰1︰1）50℃热储7d。
观察混合溶液，如黏度上升较快的尽量不采用。
理化指标：
1.机械稳定性；
2.化学稳定性；
3.热稳定性。
要求固体份：35%以上；pH值（酸度计）7.5~9.5。
乳液外观要求：透明度越高越好，并且与水混合后粒径不发生变化。
保护胶粉
保护胶粉技术参数参考：
外观：自由流动的白色粉末，具有亲水性，容易被水润湿；在软水体系应用下其水溶液能长期保持牛顿流体状态，确保水溶液在水性多彩涂料中的持久包覆性和渗透性。
在有少量电解质的条件下能迅速形成强烈的触变性和增稠作用。
参考值：
pH值（7~10%悬浮液）9~10
水分散性易分散于水中
透光率（7~10%溶液）≥0.95
含水率≤5~8%
使用方法：为了保证充分分散和解离，建议使用高剪切分散设备。
（注：可以直接加入使用，在水溶开始时，先加入到水中，建议水中中低速分散10~20min，直至溶液中无透明颗粒存在。
）
建议用量：根据彩点软硬度的提要求，添加量为5~10%。
保护胶粉的添加方式及预溶解方案
任何保护胶应首先加到水中预水合。
如直接加入到最终产品或带有电解质的溶液中，将有絮凝现象或破坏流变性和黏度上升的现象。
预凝胶的制备：常温中低速搅拌下，将保护胶粉添加到水相中。
如果加入过快，将会使部分保护胶粉快速水和成团，沉至容器底部，给分散（水合）带来困难。
中国新型涂料网。
