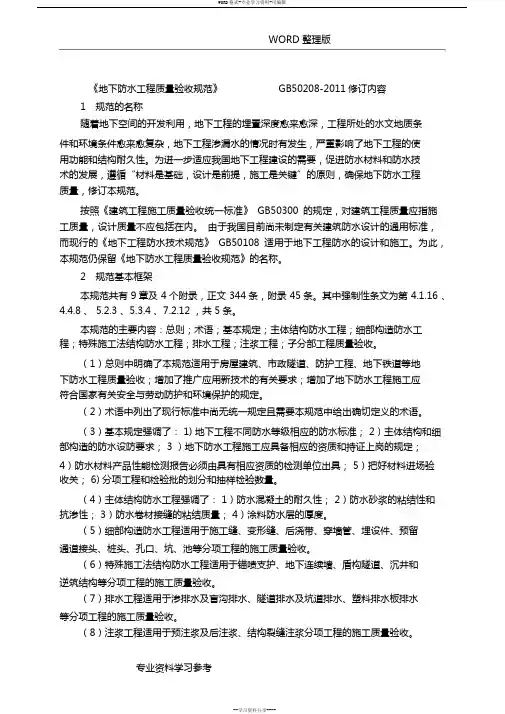

WORD 整理版《地下防水工程质量验收规范》GB50208-2011修订内容1规范的名称随着地下空间的开发利用,地下工程的埋置深度愈来愈深,工程所处的水文地质条件和环境条件愈来愈复杂,地下工程渗漏水的情况时有发生,严重影响了地下工程的使用功能和结构耐久性。

为进一步适应我国地下工程建设的需要,促进防水材料和防水技术的发展,遵循“材料是基础,设计是前提,施工是关键”的原则,确保地下防水工程质量,修订本规范。

按照《建筑工程施工质量验收统一标准》GB50300的规定,对建筑工程质量应指施工质量,设计质量不应包括在内。

由于我国目前尚未制定有关建筑防水设计的通用标准,而现行的《地下工程防水技术规范》GB50108适用于地下工程防水的设计和施工。

为此,本规范仍保留《地下防水工程质量验收规范》的名称。

2规范基本框架本规范共有 9章及 4个附录,正文 344条,附录 45条。

其中强制性条文为第 4.1.16 、4.4.8 、 5.2.3 、5.3.4 、7.2.12 ,共 5条。

本规范的主要内容:总则;术语;基本规定;主体结构防水工程;细部构造防水工程;特殊施工法结构防水工程;排水工程;注浆工程;子分部工程质量验收。

(1)总则中明确了本规范适用于房屋建筑、市政隧道、防护工程、地下铁道等地下防水工程质量验收;增加了推广应用新技术的有关要求;增加了地下防水工程施工应符合国家有关安全与劳动防护和环境保护的规定。

(2)术语中列出了现行标准中尚无统一规定且需要本规范中给出确切定义的术语。

(3)基本规定强调了: 1) 地下工程不同防水等级相应的防水标准; 2)主体结构和细部构造的防水设防要求; 3 )地下防水工程施工应具备相应的资质和持证上岗的规定;4)防水材料产品性能检测报告必须由具有相应资质的检测单位出具; 5)把好材料进场验收关; 6) 分项工程和检验批的划分和抽样检验数量。

(4)主体结构防水工程强调了: 1)防水混凝土的耐久性; 2)防水砂浆的粘结性和抗渗性; 3)防水卷材接缝的粘结质量; 4)涂料防水层的厚度。

《公路桥涵施工技术规范(JTGT3650-2020)》解读-原文

《公路桥涵施工技术规范(JTGT3650-2020)》解读-原文

4.2
加工…………………………………………………………………………16
4.3
连接…………………………………………………………………………18
4.4
绑扎与安装…………………………………………………………………22
5 模板、支架……………………………………………………………………………25
6
5.1
一般规定………………………………………………………………………25
配技术,推行标准化、工厂化,引导信息化施工;强调对施工关
键工序和关键过程的控制,以过程控制为核心,按照公路桥涵通
用部分、基础与下部、不同桥型的上部结构的施工顺序组织标准
内容,明确给出了各施工工艺过程的技术要求和质量控制要求,
便于广大工程技术人员应用。
(三)坚持“以人为本、安全至上”的原则。《规范》注重
6.6
外加剂…………………………………………………………………………45
6.7
掺合料…………………………………………………………………………45
6.8
配合比……………………………………………………………………46
6.9
拌制…………………………………………………………………………50
6.10 运输………………………………………………………………………51
续发展”的桥涵工程建设理念,用于指导各级公路中新建、改建
和扩建桥涵工程的施工,保证桥涵工程的施工质量和施工安全,
提高施工技术水平。
三、《规范》的特点
(一)内容全面,技术先进,适用性强。公路桥涵多采用梁
式桥、斜拉桥、悬索桥、拱桥以及钢混组合结构、箱涵等形式,
相较铁路、市政工程,公路桥涵类型和结构种类繁多,墩台基础

公路桥涵地基与基础设计规范JTG 3363 2019

公路桥涵地基与基础设计规范JTG 3363 2019
2.1 术语........................................................................................................................................ 2 2.2 主要符号................................................................................................................................ 3 3 基本规定........................................................................................................................................ 9 4 地基岩土的分类、工程特性与地基承载力..............................................................................11 4.1 地基岩土分类.................................................................................................................... 11 4.2 工程特性.............................................................................................................................. 15 4.3 地基承载力........................................................................................................................ 15 5 浅基础.......................................................................................................................................... 20 5.1 埋置深度.............................................................................................................................. 20 5.2 地基承载力及基底偏心距验算.......................................................................................... 22 5.3 沉降验算.............................................................................................................................. 25 5.4 稳定性验算.......................................................................................................................... 28 6 桩基础.......................................................................................................................................... 31 6.1 一般规定............................................................................................................................ 31 6.2 构造.................................................................................................................................... 32 6.3 计算.................................................................................................................................... 36 7 沉井基础...................................................................................................................................... 46 7.1 一般规定.............................................................................................................................. 46 7.2 构造...................................................................................................................................... 46 7.3 计算...................................................................................................................................... 48 8 地下连续墙..................................................................................................................................51 8.1 一般规定............................................................................................................................ 51 8.2 支护结构.......................................................................................................................... 51 8.3 基础.................................................................................................................................. 55 9 特殊地基和基础..........................................................................................................................58

桥面构造

桥面构造

性能要求
不透水、有一定强度、弹性和韧性、耐腐 蚀性和耐老化性较好。
铺设要求
在桥面伸缩缝处应连续铺设,不可切断; 桥面纵向应铺过桥台背;桥面横向两侧,应 伸过缘石地面,从人行道与缘石砌缝里向上 叠起0.10m。
公路中的防水层有三种类型:
1.卷材防水层 2.涂料防水层(如聚氨脂胶泥、环氧树脂、阳 离子乳化沥青等) 3.洒布薄层沥青或改性沥青,其上洒布一层 砂,经碾压形成沥青涂胶下封层。 4.无防水层时,水泥混凝土铺装应采用防水砼。 对于沥青混凝土铺装则应加强排水和养护。
构造要求:
桥面铺装一般不作受力计算,但如在施工中 能确保铺装层与行车道板紧密结合成整体则铺装 层的混凝土(除去作为车轮磨耗部可取 0.01~0.02m厚外)还可以计算在行车道的厚度内 和行车道板共同受力。 为使铺装层具有足够的强度和良好的整体性 (能起连接各主梁的作用)一般要在混凝土中设 置直径>8mm,间距不宜大于100mm的钢筋网。
分离是主梁,主梁间在桥面上不加联系
图2.2 分车道桥面布置
图2.3 分车道桥面布置
分隔带的形式以下几种:
1.混凝土制作的护栏 2.钢杆或钢束钢连分隔 3.用路缘石分隔 如图2.4所示
混凝土护栏
钢护栏
图2.4 护栏构造
三、双层桥面布置如图2.5-2.6
双层桥面布置是桥梁结构在空间上可以提供两个不在 同一平面上的桥面构造。 双层桥面布置可以使不同的交通严格分道行驶,提高 了车辆和行人的通行能力,并便于交通管制同时,可以
图2.10
在人行道下面设置泻水管
3.混凝土梁式桥采用的泻水管道有下 列几种形势
1.金属泻水管 2.钢筋混凝土泻水管 3.横向排水孔道 4.封闭式排水系统 梁体内的泻水管道 设在桥台处 图2.11 图2.12 图2.13 图2.14 图2.15

公司产品基本知识--伸缩装置

公司产品基本知识--伸缩装置

铝 合 金 型 伸 缩 装 置
公路桥梁伸缩装置
概述
随着我国交通事业的不断发展,公路桥梁建设的数量增多、规模 的扩大及桥梁长、宽、大化的进程,相应用于桥梁接缝处的伸缩装置 应运而生,大体经历了3个主要发展阶段,采用的桥梁伸缩装置大体可 分为五类:新中国成立到50年代末,在这个时期桥梁多为简支梁,桥 跨、梁长均较小,对伸缩装置的要求不严格,多采用对接式伸缩缝装 置----填塞对接型与嵌固对接型;60年代初至80年代初,较大规模公路 桥梁的出现和公路等级的不断提高,对桥梁伸缩装置的技术性能提出 了更高的要求,出现了以橡胶为主体的各种形式的伸缩装置,应用较 为广泛的有橡胶条填塞对接型伸缩装置、板式橡胶伸缩装置,同时钢 梳齿板型伸缩装置也有一定的市场;改革开放以来,桥梁建设的规模 更大,新的桥型更多、更先进,桥梁的长大化更为明显。作为桥梁组 成构件之一的伸缩装置,用量 越来越大,使用范围越来越广, 形式也越来越多,对桥梁伸缩 装置的耐久性和防水性等提出 了更高的要求。借鉴国外的成 功 经验,对国内已有伸缩装置 的结构形式和构成材料不断加 以改进,并研制开发了采用各 种形式联动机构、大变
公路桥梁伸缩装置
模数式伸缩置
2、由中梁、边梁、支承横梁、支承支座、压紧支座及箱体 组成伸缩装置的支承体系,承受和传递伸缩装置的各种荷 载,辅助实现伸缩装置的功能。 各关键零部件功能:
公路桥梁伸缩装置
模数式伸缩装置
功能件 功能
承受车辆载荷,并将车辆载荷通过横梁、弹性支 承等传递给桥梁梁体或桥台 承受中梁传递的车辆载荷,为中梁提供滑移面, 承受中梁传递的垂直载荷并通过弹性支承等将其 传递给桥梁梁体或桥台。
公路桥梁伸缩装置

模数式桥梁伸缩装置的设计依据
1、 JT/T327-2004标准; 2、桥梁选用的伸缩装置型号; 3、施工桥梁预留安装伸缩装置的相关信息: (1)预留槽与桥梁的夹角、梁端间隙; (2)预留槽的尺寸:宽度、深度和长度; (3)预留槽内预留钢筋的尺寸与方向; (4)桥面行车道分线情况; (5)安装时伸缩装置的预留缝隙,或安装时间。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

对接式、钢制支撑式、橡胶组合剪切式和无缝式伸缩缝安装施工工艺标准FHEC-QH-48-3-2007目前我国常用的伸缩装置按传力方式和构造特点大致可分成对接式、钢制支承式、橡胶组合剪切式、模数支承式和无缝式五大类,其中对接式又分为填塞对接型和嵌固对接型两种。

1、适用范围本施工工艺标准适用于对接式、钢制支承式、橡胶组合剪切式和无缝式四大类的伸缩缝安装。

2、编制主要应用标准和规范2.1中华人民共和国行业标准《公路桥涵施工技术规范》JTJ041—20002.2 中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1—20042.3中华人民共和国行业标准《公路桥梁橡胶伸缩装置》JT/T 3273、施工准备3.1 技术准备3.1.1熟悉设计图纸,勘察施工现场,编制施工组织设计,向施工作业班组进行书面的一级技术交底和安全交底。

3.1.2按照设计图纸所给的伸缩装置类型选择合适的施工方案。

施工前对伸缩装置的位置、宽度、埋置深度等按设计图纸进行复核。

3.1.3施工前应综合考虑各种因素造成的影响,包括温度、天气情况等。

3.1.4施工前对施工人员进行全面的技术、施工、安全二级交底,确保施工过程的工程质量和人身安全。

3.2 机具准备3.2.1清理设备—风镐、钢丝刷、铁锹、手持式凿岩机、空压机、手推车、锤等。

3.2.2安全设备及设施—路障标志、手套、安全帽等。

3.2.3混凝土灌注设备—混凝土拌和(站)机、混凝土罐车、振捣器等。

3.2.4钢筋加工、安装设备—切割机、弯曲机、电焊机、卷扬机、吊车等。

3.2.5支撑设备—千斤顶、自制钢支撑架、导链等。

3.3 材料准备3.3.1沥青、木板、麻絮、橡胶、塑料、水泥、石子、砂、钢筋、钢材、外加剂等由材料员和试验员按规定进行检验,确保质量符合相应标准。

3.3.2混凝土配合比设计及试验:按混凝土设计强度要求,分别做试验室配合比、施工配合比,以满足施工要求。

3.4 现场准备3.4.1清理现场缝槽表面前应完成水、电、路三通及现场场地的平整,并做好防雨准备,安全设施准备就绪,挂出标示牌。

3.4.2施工作业人员应由工长或现场技术人员进行培训,并应对其进行必要的技术交底。

做到熟练掌握现场作业,并要求会一定的安全救援措施。

3.4.3施工现场设置必要的路障,以保证作业时施工人员的安全。

3.4.4施工时综合考虑现场温度、风力等,保证作业的最佳条件。

4、操作方法4.1 对接式4.1.1 工艺流程:4.1.2 清理梁端对梁端进行清理,将顶面凿毛并进行冲洗,各梁伸出不齐的应予以修整;4.1.3 立端模板两端模板用小木楔挤紧。

木楔横桥向尺寸应尽量小,以使其在梁伸长时能被挤碎,缩短时可自由脱落,模板由下面设法取出,模板应尽量薄,楔子应打入适当深度使其顶部不阻碍胶条压缩时向下凸变。

端模立完后应严格检查有无漏浆可能,并及时进行处理。

4.1.4 型钢定位先将左侧型钢组件焊接好,按设计要求用定位钢筋点焊于架立钢筋上,然后将胶条相互接触的表面进行除锈去油污等工作。

再将右侧型钢与胶条相互接触的表面进行除锈去油污,并将橡胶伸缩条两侧胶面打毛,涂上胶水,立即对合,用特制夹具加压至安装时计算的安装定位值后与左侧同样方法点焊定位,定位完毕拆除所有夹具。

4.1.5 浇筑混凝土定位完毕后在伸缩装置两侧分别浇筑混凝土,浇筑时要确保混凝土的质量,避免出现空洞而导致伸缩装置两边混凝土发生早期破坏。

4.1.6拆除模板、养护混凝土混凝土浇筑完成后将模板进行拆除,并对混凝土进行养护。

4.1.7 施工注意事项1 检查桥面板端部预留的空间尺寸、钢筋,注意不受损伤;若为沥青混凝土桥面铺装,宜采用后开槽工艺安装伸缩缝,以提高与桥面的顺适度。

2 根据安装时的环境温度计算橡胶板伸缩装置的模板宽度与螺栓间距,将准备好的加强钢筋与螺栓焊接就位,浇筑混凝土后及时养生。

3 将混凝土表面清洁后,涂防水胶粘材料。

利用调正压缩的工具,将伸缩装置就位。

安装前认真清理伸缩缝部位。

施工中加强锚固系统的锚固,防止锚固螺栓松动,螺帽脱落,锚固螺栓筋的直径不得小于18mm。

4 现浇混凝土时宜在接缝伸缩开放状态下浇筑,应防止已定位的构件变位;梁端加强角钢下的混凝土应饱满密实,不可有空洞。

伸缩缝两边的组件及桥面应平顺,无扭曲。

5 向伸缩装置螺栓孔内灌注防蚀剂后,注意及时盖好盖帽。

伸缩装置的位置、构造应按设计规定设置。

安装各种伸缩装置时,定位值均应通过计算决定。

安装时选择适当的温度,根据气温对橡胶伸缩体进行必要的预压缩。

气温在5°C以下时,不得进行橡胶伸缩装置的施工,同时在施工中应尽量避免预压工艺。

6 采用橡胶伸缩装置时,材料的规格、性能应符合设计要求。

对于板式橡胶伸缩装置,应有成品解剖检验证明。

采用后嵌式橡胶伸缩体时,应在桥面混凝土干燥收缩完成且徐变也大部分完成后再进行安装。

4.2 钢制支承式4.2.1 工艺流程:4.2.2桥面整体铺装根据设计要求对桥面进行整体铺装。

铺装前应对桥面进行检查,桥面应平整、粗糙、干燥、整洁,以满足施工要求。

铺筑混凝土时,伸缩缝两边各20m范围内不能停机,以免影响伸缩缝周围的平整度从而对其安装质量造成影响。

混凝土铺筑完成后立即在伸缩缝处凿出一条5~10cm宽的缝槽,以保持在伸缩缝安装前能自由伸缩,避免该处的混凝土层被挤坏。

4.2.3 切缝待桥面铺装完成后,放出伸缩缝中线,并由中线向两侧各量取一定距离,画出切割标线,然后用切缝机按标线位置切割混凝土面层,为保证切缝顺直,切缝机必须走专用轨道。

进行切缝时宽度必须满足施工需求。

4.2.4 缝槽表面清理切缝完成后对缝槽进行清理,清理时用空压机配合人工将缝槽内废渣及多余的混凝土清除干净,然后再用水车进行彻底清洗。

4.2.5 将构件放入槽内表面清理干净后用人工配合吊车将伸缩装置构件放入槽内,然后用自制钢支撑架加导链吊住伸缩缝,也可用多个千斤顶将其顶起。

4.2.6 用定位角钢固定构件位置及标高安装时要将构件固定在定位角钢上,以确保安装精度,确定构件位置及埋置深度。

同时防止产生梳齿不平、扭曲及其他变形,要严格控制好梳齿间的间隙。

4.2.7 布设焊接锚固筋采用焊接接长梳形钢板时,应按设计的锚栓孔位置及平面尺寸弹线定位,并用夹板固定后进行焊接。

由于钢板较厚,焊后会产生一定的变形,因此焊后应进行矫正。

按设计标高将锚栓预埋入预留孔内,然后焊接锚板,并调整封头板使只与垫板齐平。

4.2.8在混凝土接缝表面涂底料浇筑树脂混凝土:浇筑混凝土时要振捣密实,尤其是角隅周围的混凝土要求不得有空洞,施工时严格按照振捣器的工作范围进行操作,确保混凝土强度。

另外,可在钢梳齿根部钻适量直径为20mm的小孔,以便混凝土中的空气能顺利排出。

4.2.9及时拆除定位角钢混凝土浇筑完成后及时将定位角钢拆除以保证伸缩装置在温度变化时能自由伸缩。

4.2.10 养生混凝土浇筑完成后及时对混凝土进行养护。

4.2.11 填缝4.2.12 施工注意事项施工前必须认真做好伸缩装置部位的清理工作。

两齿板宜用同一块钢板切割而成,安装时配对就位,锯齿的表面要有一定的光洁度,防止误差造成齿、槽相顶。

施工中应加强锚固系统的锚固,防止锚固螺栓松动,螺帽脱落。

梳形钢板伸缩量装置所用钢材的力学性能应符合有关规定。

应设置橡胶封缝条防水。

梳形钢板伸缩装置安装时的间隙,应按安装时的梁体温度决定,一般可按下式计算:321l l -l l +=式中:l ——安装时的梳形板间隙,m ;1l ——梁的总伸长量,m ;2l ——施工时梁的伸长量,应考虑混凝土干燥收缩引起的收缩量,预应力混凝土梁还应考虑混凝土徐变引起的收缩量,m ;3l ——富裕量,m 。

4.3 橡胶组合式4.3.1 工艺流程:4.3.2 桥面处理预埋扁钢,凿除伸缩装置附近桥面混凝土表面不平处,清除松动的混凝土及废渣,用水冲洗面层后,用砂浆抹平。

4.3.3 焊接角钢焊前先把橡胶体装上角钢,用螺栓稍加固定后用点焊连接,取下橡胶体后再焊实。

或在角钢拼缝处放钢垫板,贴角焊接,使之连成通长平直的角钢,沿横坡方向有一定的坡度。

在待安装的伸缩装置两边桥面上定出伸缩装置位置线,测出该处桥面铺装层标高作为竖向高度安装标准,水平向定位根据桥面预埋钢筋位置确定。

先在角钢侧面焊锚筋,并在桥面画出记号,然后取下角钢,在角钢底面焊上锚筋。

4.3.4 角钢安装两通长角钢用木块进行连接以减少橡胶体安装时的偏差,角钢下抹厚度不小于10mm的水泥砂浆。

放上角钢将锚固筋与预埋筋焊接,焊接顺序从断面中央向两边,边焊边调节角钢标高,先点焊,直至符合规定要求后焊实。

4.3.5 橡胶体安装在橡胶体中放入套管、垫圈及弹簧垫片,用铁卡压缩橡胶体,对准孔眼,把其嵌入铁件,嵌入的同时固定,并在橡胶体侧面涂上密封胶,拧紧螺栓后在螺栓凹孔中注入少许密封胶,把橡胶塞嵌入,并对其进行敲击以保证其与橡胶体表面齐平。

4.3.6 浇筑混凝土定位完毕后在伸缩装置两侧分别浇筑混凝土,浇筑时避免出现空洞而导致伸缩装置两边混凝土发生早期破坏。

混凝土浇筑完成后拆除模板并对混凝土进行养护。

4.3.7 施工注意事项1橡胶体在安装前必须试装,待支承板定位后,螺栓孔均与橡胶条对位之后方能焊接,以防止错位。

2在施工时必须将角钢立模定位,严格控制标高,使桥面铺装层与伸缩缝装置保持平整,以使施工的平整度达到要求。

由于伸缩装置必须与梁及桥面连为一体,故应设置预埋件,该部位的混凝土也是刚性桥面与柔性橡胶条的过渡段,经常承受荷载,极易破坏,为此,宜增大该段混凝土的强度。

混凝土中的钢筋应与梁中预埋钢筋成一体,角钢底部混凝土要振捣密实,避免产生空洞或蜂窝。

3伸缩缝两边的组件及桥面应平顺,无扭曲。

4安装伸缩装置时,定位值均应通过计算决定。

5安装时选择适当的温度,气温在5°C以下时,不得进行橡胶伸缩装置的施工。

6采用橡胶伸缩装置时,材料的规格、性能应符合设计要求。

对于板式橡胶伸缩装置,应有成品解剖检验证明。

采用后嵌式橡胶伸缩体时,应在桥面混凝土干燥收缩完成且徐变也大部分完成后再进行安装。

4.4 无缝式一种路面施工前安装的伸缩构造。

由高粘弹塑性材料(橡胶、塑料、改性沥青等为主的多种高分子聚合物)和碎石拌和后,现浇填充于桥梁变形缝的槽口内,以此作为伸缩体吸收梁体变形。

适用于伸缩量小于50mm的中、小跨径桥梁。

适应温度为-25~60°C。

这种装置有质优、价廉、安装迅速简便等优点。

4.4.1工艺流程:4.4.2 桥面整体铺装铺装前应对桥面进行检查,桥面应平整、粗糙、干燥、整洁,以满足施工要求。

铺筑混凝土时,伸缩缝两边各20m范围内不能停机,以免影响伸缩缝周围的平整度从而对其安装质量造成影响。

混凝土铺筑完成后立即在伸缩缝处凿出一条5~10cm宽的缝槽,以保持在伸缩缝安装前能自由伸缩,避免该处的混凝土层被挤坏。
