初中物理 电流和电路 精选中考试题含答案
电流和电路一、填空题1．大量实验表明，物体相互摩擦所带的电荷只有__两__种，同种电荷相互__排斥__，异种电荷相互__吸引__。
2．毛皮与橡胶棒摩擦，橡胶棒由于__得到__电子而带负电，油罐车的下面拖着一条铁链是因为铁是__导体__。
3．如图所示是某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于__用电器__(选填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带__负__电。
[解析]给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与橡胶相互排斥，说明干毛巾带负电。
4．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是__0.3__A.[解析]根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路电流处处相等，因此电流表A2的示数与电流表A1的示数相等，都为0.3A。
二、选择题5．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中( D )A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥6．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( B )7．如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球( A )A ．不带电B ．带正电C ．带负电D ．带电情况无法判断 8．(2016·邵阳)家用电冰箱正常工作时的电流大约是( B ) A ．1μAB ．1AC ．1×105AD ．1mA[解析] 家用冰箱的功率一般在200W 左右，因为P ＝UI ，所以I ＝P U ＝200W220V ≈0.9A ，比较接近1A ＝103mA ＝106μA 。
9．图中的电路正确的是( D )10．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S ，发现两灯均不发光，于是他用一根导线分别连接到ab 、bc 、cd 和ac 之间，灯L 1、L 2均不发光，再用导线连接到bd 之间时，灯L 1发光，L 2不发光，由此判定电路的故障是( B )A ．灯L 1与开关S 均开路B ．灯L 2与开关S 均开路C ．灯L 1与开关S 均短路D．灯L2与开关S均短路11．如图所示的四个电路图中，与实物电路对应的是( A )12．在如图所示的电路中，正确的说法是( D )A．闭合S1，断开S2、L1发光，L2不发光B．闭合S1、S2，L1、L2都发光C．S1、S2都断开，L1、L2都不发光D．闭合S2，断开S1、L1、L2都发光13．为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。
下列设计最合理的电路图是( D )[解析]A选项指示灯与S1串联后与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故A项不符合题意；B选项两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故B项不符合题意；C选项两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故C项不符合题意；D选项指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故D项符合题意。
【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电源，可使电路对电源不被短路。
三、作图、简答题与计算题14【点评】本题考查了连接电路图的能力：先要判断电路的连接形式，再从电源的一极开始连起，先串后并，且在连接时开关的状态是断开的。
15．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮。
为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请帮他完成电路的连接。
【点评】设计电路时，首先考虑开关和用电器之间的连接，再考虑用电器之间的连接，最后和电源构成通路。
四、实验与探究题16．小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是__C__(选填“A”“B”或“C”)处的电流。
(2)请在图乙中移动一根导线，测量另外一处的电流。
在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
移动后电流表测量的是__A(或B)__(选填“A”“B”或“C”)处的电流。
(3)测出A、B、C三处的电流如表所示，由此得出初步结论：__I C＝I A＋I B__(只写表达式)。
小梅指出：为了得出更普遍的规律，应当进行多次实验。
操作方法是__换上规格不同的灯泡多次实验__。
(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路。
利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。
请在图丙中的虚线框中画出电路图。
[解析](2)让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：(4)在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求，电路如图所示：17．在探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起來接在相同电源上，组成如图1所示的电路。
然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
(1)小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，__换电流表的小量程__，重新进行实验。
(2)小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是__电流表“＋”“－”接线柱接反了__。
(3)对于测量数据的相关分析，以下说法正确的两个是__CD__。
A．第1组数据没有测量误差B．分析多组数据是为了减小误差C．选用不同规格的灯进行实验，可使结论更具普遍性D．第4组数据的偏差可能是电流表未调零引起的[解析](1)在测量电流时，出现指针偏转角度太小的问题，是因为选用的电流表量程太大了，为了测量结果准确，她应该断开开关，换电流表的小量程，重新进行实验；(2)在测量电流时，出现指针反向偏转的问题，是因为电流从“－”接线柱流入了，电流表连接存在的错误是“＋”“－”接线柱接反了；(3)A.误差只能减小，不能避免，错误；B．分析多组数据，是为了避免实验的偶然性，得出具有普遍性的结论，错误；C．选用不同规格的灯进行实验，是为了得出具有普遍性的结论，正确；D．第4组数据都比对应的3组大，可能因为测量时电流表指针没有调零所致，正确。
故选CD。
1．串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是__并__联的，教室里的吊扇调速器与吊扇之间是__串__联的。
2．家庭电路中常用带有开关的移动插座，插座上的开关与插座是__串__联，插座与插座之间是__并__联。
3．如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是( D )A．乙带负电、丙带正电B．乙带正电、丙带正电C．乙带负电、丙带负电或不带电D．乙带正电、丙带负电或不带电4．探究并联电路电流规律。
宝宝和玲玲同学想探究并联电路电流规律。
【猜想与假设】(1)宝宝同学猜想：并联电路中各支路电流相等；(2)玲玲同学猜想：并联电路中干路的电流等于各支路电流之和。
【设计实验与制订计划】宝宝和玲玲同学分别从实验室选取电流表3个，灯泡2只，开关1个，滑动变阻器1个，干电池、导线若干。
实验电路如图所示。
【进行实验与收集证据】(1)宝宝同学根据电路图连接好实验电路，连接过程中，开关应该断开；检查电路无误后，开始实验，正确读出电流表示数如下表：(2)玲玲同学根据电路图正确连接好实验电路，开始实验，正确读出电流表示数如下表：【分析与论证】分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流之和。
【评估】(1)宝宝同学得出错误的实验结论，主要原因是__选用了两只规格相同的灯泡__。
(2)玲玲同学的实验记录表格中，实验次数__3__读数错误，原因是__读错了量程__。
(3)为了使实验结论更具科学性，请你提出合理化建议(1条即可)：__应该选用不同规格的灯泡再进行多次实验得出结论__。
5．许多基本仪器制作时都运用了转换的思路，将不易观测的量转换为易观测的量。
请将表格填写完整。
6.如图所示，某公园有两个游览点(用亭子表示)，其游览的入口和出口都已确定，请按以下要求设计游览路线：(1)游客由入口到出口，先后经过两个游览点，请在图甲中用笔画线画出游览路线；(2)游客由入口到出口，每次只经过其中任意一个游览点，请在图乙中用笔画线画出游览路线。
由此联想到我们所学的电路知识。
现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在下图所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】(1)正确连接后闭合开关，灯泡不亮。
请在表格中填写简单的检修方法。
(2)如图所示，它们的电路连接情况不可见。
闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭。
不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。
取下一个小灯泡，若另一个小灯泡还能发光，说明是并联；若不能发光，说明是串联。
7．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为__并联__；司机所拨动的这根横杆就相当于电路中的__开关__。
中考物理电流和电路真题汇编(含答案)含解析
中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
初三物理电流和电路测试卷有答案(有答案)
初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、下列物理量中，以科学家安培的名字作为单位的是A．电功B．电阻C．电压D．电流2、用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引。
由此可以判定（)A.甲带正电，乙带负电B.甲带负电，乙带正电C.甲带负电，乙不带电或带正电D.甲带正电，乙不带电或带负电3、如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A.A4的读数是50mA；B.A4的读数是70mA；C.A5的读数是80mA；D.A5的读数是30mA。
4、抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．5、下列选项中，通常情况下都是导体的是（）A ．汽油和食盐B．塑料和玻璃C．人体和大地D．橡胶和石墨6、如图6所示的四个电路图中，各开关都闭合后，灯泡L1与L2都能发光的是：（）7、依据卢瑟福的原子"行星模型"，绕核高速旋转的粒子是（）A．电子B．质子C．中子D．原子8、下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）9、下面各组材料，均为导体的是A．塑料和铁B．盐水和铜C．铝和煤油D．空气和石墨10、如图是A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是A．一定带正电B．一定带负电C．可能不带电D．可能带正电11、在教室里用一个开关可以同时控制四盏灯，则这四盏灯的实际的连接方式是（）A．串联B．并联C．串并联都可能D．无法确定12、下列说法中正确的是（）A．只要电路中有电源存在，电路中就一定有电流B．电路中负电荷发生定向移动时，电路中一定有电流C．金属导体中自由电子定向移动的方向一定与电流方向相同D．导体的物质有电子，绝缘体的物质没有电子13、下列物品中，通常情况下属于导体的是()A．塑料笔杆B．橡胶手套C．不锈钢尺D．陶瓷碗14、汽车上一般都设有"安全带指示灯"提醒驾驶员系好安全带．当安全带系好时，控制开关断开，指示灯不亮；安全带未系好时，控制开关闭合，指示灯发光，并发出提示音．则下面符合要求的电路图是（）A．B．C．D．15、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则()A、C带正电，B带负电；(B)A、C带负电，B带正电；(C)B、C带正电，A带负电；(D)A所带电性不能确定。
初三物理电流和电路题20套(带答案)及解析
初三物理电流和电路题20套(带答案)及解析一、电流和电路选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.5．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．6．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。
初三电流和电路试题及答案
初三电流和电路试题及答案一、选择题1. 电流的单位是（）A. 米B. 伏特C. 安培D. 欧姆答案：C2. 以下哪个不是电路的基本组成元件？（）A. 电源B. 开关C. 导线D. 电阻答案：D3. 电路中形成持续电流的条件是（）A. 有电源B. 有导线C. 有电源且电路是闭合的D. 有开关答案：C4. 串联电路中，各电阻两端的电压与电阻的关系是（）A. 电压与电阻成正比B. 电压与电阻成反比C. 电压与电阻无关D. 电压与电阻成二次方关系答案：A5. 并联电路中，各支路的电流与电阻的关系是（）A. 电流与电阻成正比B. 电流与电阻成反比C. 电流与电阻无关D. 电流与电阻成二次方关系答案：B二、填空题6. 电流的流动方向是正电荷的________方向。
答案：移动7. 电路中最基本的连接方式有________和________。
答案：串联；并联8. 欧姆定律表明电压、电流和电阻之间的关系是________。
答案：U=IR9. 家庭电路中，电器设备通常是________连接。
答案：并联10. 串联电路中，总电阻等于各部分电阻之________。
答案：和三、简答题11. 什么是串联电路？请简述其特点。
答案：串联电路是指电路中各元件首尾相连，电流在电路中只有一条路径。
其特点是各处电流相同，总电阻等于各部分电阻之和。
12. 什么是并联电路？请简述其特点。
答案：并联电路是指电路中各元件并列连接，电流有多条路径。
其特点是各支路电压相同，总电流等于各支路电流之和。
四、计算题13. 已知一个串联电路中有两个电阻，R1=10Ω，R2=20Ω，电源电压为15V，求电路中的电流。
答案：根据欧姆定律，总电阻R=R1+R2=30Ω，电流I=U/R=15V/30Ω=0.5A。
14. 已知一个并联电路中有两个电阻，R1=10Ω，R2=20Ω，电源电压为12V，求电路中的总电流。
答案：首先计算各支路电流，I1=U/R1=12V/10Ω=1.2A，I2=U/R2=12V/20Ω=0.6A。

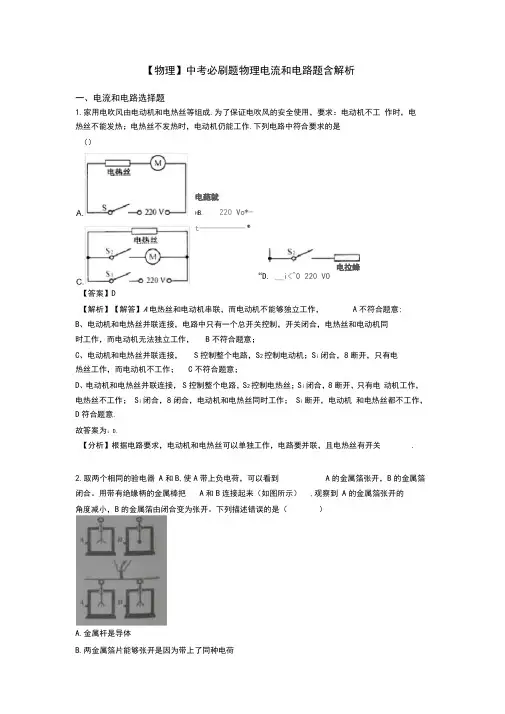

【物理】中考必刷题物理电流和电路题含解析
【物理】中考必刷题物理电流和电路题含解析一、电流和电路选择题1.家用电吹风由电动机和电热丝等组成.为了保证电吹风的安全使用，要求：电动机不工 作时，电热丝不能发热；电热丝不发热时，电动机仍能工作.下列电路中符合要求的是 （）电葩就H B.220 Vo*-t ----------- ®【答案】D【解析】【解答】A 电热丝和电动机串联，而电动机不能够独立工作，A 不符合题意;B 、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作， B 不符合题意；C 、电动机和电热丝并联连接， S 控制整个电路，S 2控制电动机；S i 闭合，8断开，只有电热丝工作，而电动机不工作； C 不符合题意；D 、电动机和电热丝并联连接， S 控制整个电路，S 2控制电热丝；S i 闭合，8断开，只有电 动机工作，电热丝不工作； S i 闭合，8闭合，电动机和电热丝同时工作； S i 断开，电动机 和电热丝都不工作，D 符合题意.故答案为：D.【分析】根据电路要求，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关.2.取两个相同的验电器 A 和B,使A 带上负电荷，可以看到闭合。
用带有绝缘柄的金属棒把A 和B 连接起来（如图所示） 角度减小，B 的金属箔由闭合变为张开。
下列描述错误的是（）A.金属杆是导体B.两金属箔片能够张开是因为带上了同种电荷“D. __i<^0 220 VOA 的金属箔张开，B 的金属箔,观察到 A 的金属箔张开的电拉蜂C.实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D.实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A一样的电荷，C不符合题意；D在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A, D符合题意。

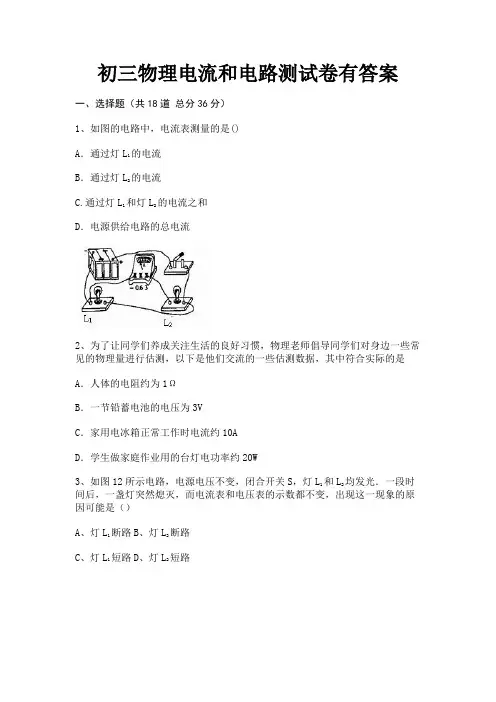

初三物理电流和电路测试卷有答案(附答案)
初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、如图的电路中，电流表测量的是()A．通过灯L1的电流B．通过灯L2的电流C.通过灯L1和灯L2的电流之和D．电源供给电路的总电流2、为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．人体的电阻约为1ΩB．一节铅蓄电池的电压为3VC．家用电冰箱正常工作时电流约10AD．学生做家庭作业用的台灯电功率约20W3、如图12所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A、灯L1断路B、灯L2断路C、灯L1短路D、灯L2短路4、如图3是某取暖器的工作电路图。
为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。
则跌倒开关S应安装在（）A．a处B．b处C．c处D．d处5、岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关。
当乘客按下任一按钮。
驾驶台上的指示亮，提醒司机有人下车。
下列电路图能实现上述目标的是（）6、（2015•广西）如图所示，在A、B两点间先后接入下列物体，闭合开关后，能够使小灯泡发光的是（）A．橡皮B．铜线C．玻璃棒D．塑料吸管7、图中的电路正确的是（）A．B．C．D．8、与如图所示中的食物图对应的电路图是A. B. C. D.9、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是()A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大10、"0.15A"最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯11、在图2所示的电路中，当开关S由闭合变为断开时，电流表的读数将（）A．变大B.变小C．不变D.无法确定12、如图所示，灯L1的电阻大于灯L2的电阻。
中考物理《电流和电路》专项练习题(附答案)
中考物理《电流和电路》专项练习题(附答案)一、单选题1．如图所示，比较A、B、C三处的电流大小，其中正确的是（）A．I A+I B＜I C B．I A+I B＞I C C．I A+I B=I C D．I A=I B=I C2．医用外科口罩与N95级口罩可根据飞沫颗粒的大小和气流速度，通过拦截、惯性碰撞附着、扩散吸附、静电吸引等多种机制捕捉含病毒分子的飞沫，起到良好的防病毒作用。
下列说法正确的是（）A．病毒分子没有惯性B．病毒分子间没有引力和斥力C．温度越高病毒分子的动能越小D．带静电物体对轻小物体有吸引作用3．有两个电阻，R1＝10Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1、I2、U1，U2分别为（）A．1∶1 5∶3B．5∶3 1∶1C．1∶1 1∶1D．5∶3 2∶34．如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合，下列说法正确的是()A．验电器的原理是同种电荷相互排斥，异种电荷相互吸引B．若验电器带负电，在这一过程中的瞬时电流方向是从手到金属箔C．若验电器的金属箔片未张开时，说明两箔片带有异种电荷D．若带上绝缘手套接触验电器验电器金属箔张角不变，是因为绝缘手套是绝缘体它不易导电也不能带电5．如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A．1.6A B．0.32A C．1.28A D．1.92A6．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（）A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I37．下列说法不正确的是（）A．摩擦起电并没有创造电荷，而是电荷的转移B．固体和液体很难被压缩是因为分子间存在斥力C．用手捏海绵，海绵的体积缩小了，说明分子间有空隙D．远远地闻到酒香是由于分子的无规则运动引起的8．下列说法中正确的是（）A．非金属都是绝缘体B．金属里的电子都是自由电子C．发生电中和现象时，物体所带的电荷都消失了D．绝缘体不容易导电是因为它几乎没有自由电荷9．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．10．电流表测某并联电路中两支路的电流分别为0.4安、1.3安，则干路中的电流为（）A．0.9安B．1.7安C．0.4安D．1.3安11．小刚拆开了家庭电路中常用的白炽灯泡和灯头，如图所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是（）A．灯头后盖、螺旋B．玻璃泡、锡块C．螺旋、金属片D．灯头后盖、玻璃泡12．下列哪一组全是绝缘体（）A．纯净的水、丝线、橡胶B．盐水、空气、陶瓷C．玻璃、摩擦过的塑料棒、碳棒D．钨丝、水银、碳棒二、填空题13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于能转化成了能．14．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将，电流表A1示数的变化值与电流表A示数的变化值的比值将．（均选填“变小”、“不变”或“变大”）15．如题图甲所示，验电器A带正电，B不带电，A带正电的原因是它（选填“得到”或“失去”）电子，验电器A两金属箔张开的原因是。
(物理)九年级物理电流和电路题20套(带答案)含解析
（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。
假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。
故答案为： A.【剖析】串连电路的特色是各用电器相互影响。
4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。
(物理)初三物理电流和电路测试题(含答案解析)
（物理）初三物理电流和电路测试题（含答案解析）一、选择题1．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．2．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。
(物理)中考物理电流和电路真题汇编(含答案)
（物理）中考物理电流和电路真题汇编(含答案)一、电流和电路选择题1．对于粒子和宇宙，以下认识中正确的选项是（）A. 雾霾是因为分子不断地运动形成的B.摩擦起电的过程中创建了电荷C. 卢瑟福提出的原子的核式构造模型，以为原子是原子核和电子构成的D. 地球等行星环绕太阳转动，太阳是宇宙的中心【答案】C【分析】【解答】 A、雾霾是空气中的水蒸气液化成的小水滴与空气中尘埃联合形成的，是可见的物质，不是分子， A 不切合题意；B、摩擦起电的本质是电荷的转移， B 不切合题意；C、卢瑟福提出了原子核式构造模型，他以为原子由原子核与核外电子构成， C 切合题意；D、太阳是宇宙中的一颗恒星，不是宇宙的中心， D 不切合题意.故答案为： C.【剖析】（ 1 ）宇宙是一望无际的，太阳是宇宙中的一颗恒星，不是宇宙的中心；（2）摩擦起电的本质是电荷的转移，并无创建电荷；（3）卢瑟福提出了原子的核式构造，原子由居于原子中心的原子核和核外电子构成，且电子在原子核的电力吸引下绕着原子核做高速运行；（ 4）分子是不可以用眼睛直接看到的，分子的无规则运动是经过扩散现象表现的，尘埃属于宏观的颗粒 .2．某款玩具电动汽车上安装有电动机和小灯泡，它们既能够各自独立工作，又能够同时工作。
如下图的电路中，切合上述要求的是（）A. B. C. D.【答案】D【分析】【解答】玩具车上的电动机和灯泡能够分别工作，则电路是并联电路，每个支路有独自的开关， D 切合题意。
故答案为： D.【剖析】并联电路中各支路的用电器能够互不影响的工作。
3．取两个同样的验电嚣甲和乙，使甲带电．乙不带电．能够看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连结起来．则甲乙金属箔张角的变化状况是（）A. 甲和乙都不变B.甲变小，乙张开C.甲变大，乙不变D.甲闭合，乙张开【答案】B【分析】【解答】当用金属导体连结验电器的金属球时，甲乙间有电荷的一挪动，甲验电器张角减小，乙验电器金属箔张开角度， B 切合题意， ACD不切合题意。
