综合布线的认识

实验一综合布线工程认识
1、综合布线的定义
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

它既能使语音、数据、图像及多媒体通信设备和信息交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。

它还包括建筑物外部配线网络或电信线路与应用系统设备之间的所有缆线及相关的连接部件。

2、综合布线的特点
综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法相比的。

其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。

而且在设计、施工和维护方面也给人们带来了许多方便
（1）兼容性：综合布线的首要特点是它的兼容性。

所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。

（2）开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输媒体。

如果更换另一设备，那么原来的布线就要全部更换。

对于一个已经完工的建筑物，这种变化是十分困难的，要增加很多投资。

（3）灵活性：传统的布线方式是封闭的，其体系结构是固定的，若要迁移设备或增加设备是相当困难而麻烦的，甚至是不可能的。

（4）可靠性：传统的布线方式由于各个应用系统互不兼容，因而在一个建筑物中往往要有多种布线方案。

因此建筑系统的可靠性要由所选用的布线可靠性来保证，当各应用系统布线不当时，还会造成交叉干扰
（5）先进性：综合布线采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线。

（6）经济性：综合布线比传统布线具有经济性优点，主要是综合布线可适应相当长时间的需求，传统布线改造很费时间，耽误工作造成的损失更是无法用金钱计算。

3、综合布线子系统系统的划分
ISO/IECll801将建筑物综合布线系统划分为以下7个子系统：工作区子系
统、水平子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统和进线间子系统，图4-1给出了综合布线系统示意图。

（1）工作区子系统
工作区子系统由终端和连接信息插座的连线（软线）组成，它包括软线、连接器和连接所需的扩展软线，并在终端设备和输入/输出（I/O）之间连接。

相当于电话配线系统中连接话机的用户线及话机终端部分。

在智能大厦布线系统中工作区用术语服务区（Coveragearea）替代，通常服务区大于工作区。

（2）水平子系统
水平子系统，它将干线子系统线路延伸到用户工作区，相当于电话配线系统中，配线电缆或连接到用户出线盒的用户线部分。

（3）干线子系统
干线子系统，它提供建筑物干线电缆的路由。

该子系统由布线电缆组成，或者由电缆和光缆以及将此干线连接到相关的支撑硬件组合而成。

相当于电话配线系统中干线电缆。

（4）设备间子系统
设备间子系统把中继线交叉连接处和布线交叉连接处连接到公用系统设备上。

由设备间的电缆、连接器和相关支撑硬件组成，它把公用系统设备的各种不同设备互连起来。

相当于电话配线系统中的站内配线设备及电缆、导线连接部分。

（5）管理子系统
管理子系统由交连、互连和输入/输出（I/O）组成，为连接其他子系统提供连接手段。

相当于电话配线系统中每层配线箱或电话分线盒部分。

（6）建筑群子系统
建筑群子系统由一个建筑物中的电缆延伸到建筑群的另外一些建设物中的通信设备和装置上，它提供楼群之间通信设施所需的硬件。

其中有电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。

相当于电话配线中的电缆保护箱及各建筑物之间的干线电缆。

（7）进线间子系统
进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

4、综合布线系统示意图
图4-1

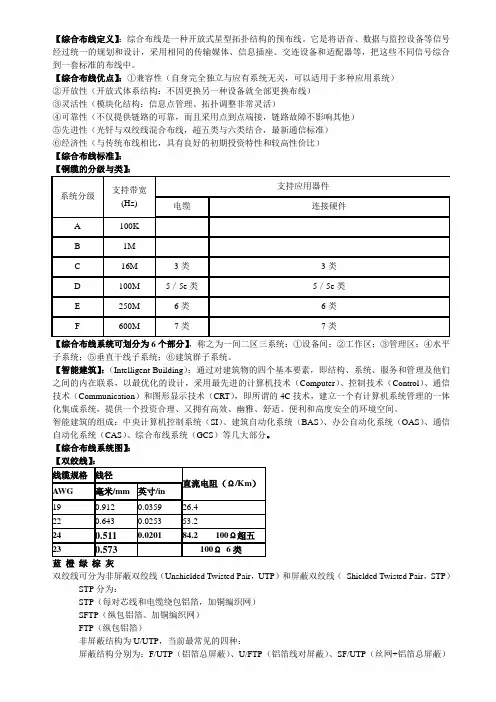

5、综合布线系统应用分级规定 注：3类、5/5e 类（超5类）、6类、7类布线系统应能支持向下兼容的应用。

6、认识综合布线材料和设备的分类及规格型号
综合布线系统常用的传输介质有对绞线（又称双绞线）、大对数电缆（简称对称电缆）和光缆。

（1）线缆：对绞线（又称双绞线）、大对数电缆（简称对称电缆）和光缆。

对绞线和对绞对称电缆：
系统分级 支持带
宽（Hz ） 支持应用器件 电缆 连接硬件
A 100K —
— B
1M — — C
16M 3类 3类 D
100M 5/5e 5/5e 类 E
250M 6类 6类 F 600M 7类 7类
对绞线是两根铜芯导线、其直径一般为0.4mm～0.65mm，常用的是0.5mm。

它们各自包在彩色绝缘层内，按照规定的绞距互相扭绞成一对对绞线。

UTP双绞电缆是非屏蔽缆线，由于它具有重量轻、体积小、弹性好和价格适宜等特点，所以使用较多，甚至在传输较高速数据的链路上也有采用。

STP（每对芯线和电缆绕包铝箔、加铜编织网）、FTP（纵包铝箔）和SFTP（纵包铝箔、加铜编织网）对绞电缆都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们都存在重量重、体积大、价格贵和不易施工等问题。

2）光缆：
当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时，宜采用光缆作为传输媒体，光纤是一种绝缘波导,由玻璃或塑料制成。

单模光缆
–核心直径小，光以一种模式无散射传输
–高带宽，使用激光光源，长距离传输(可达30英里)
–在1310和1550nm下测量
多模光缆
–核心直径大，光以多路径或多模式传输
–低带宽，通常使用LED光源，短距离链路，通常在一个建筑物内(小于100米)
–在850或1300nm下测量
特性阻抗为100Ω双绞电缆及连接硬件的性能分为3类、4类、5类、5e类、6类和7类，它们分别适用于以下相应的情况：
3类100Ω的双绞电缆及其连接硬件，其传输性能支持16MHz以下频率的应用。

4类100Ω的双绞电缆及其连接硬件，其传输性能支持20MHz以下频率的应用。

5类100Ω的双绞电缆及其连接硬件，其传输性能支持100MHz以下频率的应用。

5e类100Ω的双绞电缆及其连接硬件，其传输性能支持100MHz以下频率的双工应用。

6类100Ω的双绞电缆及其连接硬件，其传输性能支持250MHz以下频率的应用。

7类100Ω的双绞电缆及其连接硬件，其传输性能支持600MHz以下频率的应用。

（3）设备
RJ45插头、信息插座、配线架、光纤连接器、剥线钳、打线钳、网线钳、网线模块等，RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范
剥线钳在制作细缆时是必备的工具，它的主要功能是用来剥掉细缆导线外部的两层绝缘层。

网线的卡入需用一种专用的卡线工具，称之为“打线钳”，
网线钳是用来卡住BNC连接器外套与基座的，它有一个用于压线的六角缺口
信息插座一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便计算机等设备的移动，并且保持整个布线的美观，配线架是管理子系统中最重要的组
件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。

光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小
（4）管材：管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。

随着科技的不断发展，综合布线将成为建筑的配套设备，综合布线将会与建筑的结合更加紧密。

从90年代初期10兆以太网（10BASE—T）的出现，到90年代中期转换到100兆以太网（100BASE—T），到今天成为主流的千兆以太网（1000BASE—T）以及目前已崭露头角的万兆以太网（10GBASE-T），网络的速度在以100倍的幅度增加。

配合网络的更新速度，布线系统也在相应地不断发展。
