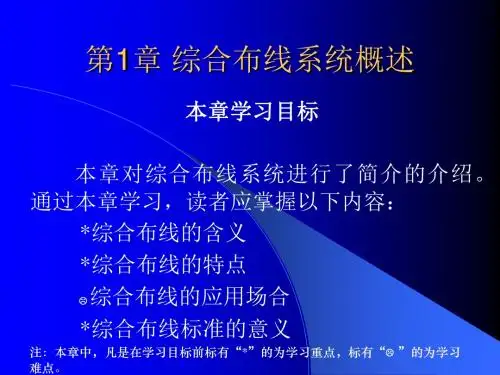

网络综合布线工程：01综合布线系统概述共15页文档
内标准 我国的标准可以分为三大类： (1) 协会标准 (2) 行业标准
（3） 国家标准
1.3 综合布线的发展趋势
学习目标：*1.六类布线的含义，标准以及特点 *2.七类布线的含义，标准以及特点 *3.六类布线和七类布线的区别和联系 4.六类布线和七类布线在日常生活中的应用 5.了解光纤网 *6.全光网的定义，特点，基本结构以及发展趋势
(3) 如果采用光纤、超五类或三类线缆混合的综合布线方式，可以 解决诸如三维多媒体的传输和用户对ISDN、ATM的需求，可以实现大厦 与未来全球信息高速公路的接轨等具有前瞻性的需求。
综合布线与传统布线的性能价格比曲线如图1-1所示。
Hale Waihona Puke 图1-1 综合布线与传统布线性能价格比
从图1-1中可以看到，随着时间的推移，综合布线的曲线是上升的，传 统布线的曲线是下降的。这样形成一个剪刀差，时间越长，两种布线方式 的性能价格比的差距越大。
表1.1 综合布线与传统布线的实施过程比较
1方案设计
传统布线
各个系统独立进行设计，在线路上存在着过多 的牵制，需要多次进行图纸汇总才能得到一个 妥协的方案，设计周期长。
结构化综合布线
将各个系统综合考虑，设计思路简洁，并可 以根据用户的需要方便灵活地变更设计方案， 节省大量时间
2传输介质
不同的系统采用不同的传输介质： 1.电话系统采用专用的电话线 2.电脑系统采用同轴电缆
3. 综合布线的应用
综合布线系统的适用场合和服务增多，目前主要有以 下几类：
（1） 商业贸易类型 （2）综合办公类型 （3）交通运输类型 （4）新闻机构类型 （5）其它重要建筑类型 此外，在军事基地和重要部门的建筑以及高级住宅小 区等也需要采用综合布线系统。
（3） 国家标准
1.3 综合布线的发展趋势
学习目标：*1.六类布线的含义，标准以及特点 *2.七类布线的含义，标准以及特点 *3.六类布线和七类布线的区别和联系 4.六类布线和七类布线在日常生活中的应用 5.了解光纤网 *6.全光网的定义，特点，基本结构以及发展趋势
(3) 如果采用光纤、超五类或三类线缆混合的综合布线方式，可以 解决诸如三维多媒体的传输和用户对ISDN、ATM的需求，可以实现大厦 与未来全球信息高速公路的接轨等具有前瞻性的需求。
综合布线与传统布线的性能价格比曲线如图1-1所示。
Hale Waihona Puke 图1-1 综合布线与传统布线性能价格比
从图1-1中可以看到，随着时间的推移，综合布线的曲线是上升的，传 统布线的曲线是下降的。这样形成一个剪刀差，时间越长，两种布线方式 的性能价格比的差距越大。
表1.1 综合布线与传统布线的实施过程比较
1方案设计
传统布线
各个系统独立进行设计，在线路上存在着过多 的牵制，需要多次进行图纸汇总才能得到一个 妥协的方案，设计周期长。
结构化综合布线
将各个系统综合考虑，设计思路简洁，并可 以根据用户的需要方便灵活地变更设计方案， 节省大量时间
2传输介质
不同的系统采用不同的传输介质： 1.电话系统采用专用的电话线 2.电脑系统采用同轴电缆
3. 综合布线的应用
综合布线系统的适用场合和服务增多，目前主要有以 下几类：
（1） 商业贸易类型 （2）综合办公类型 （3）交通运输类型 （4）新闻机构类型 （5）其它重要建筑类型 此外，在军事基地和重要部门的建筑以及高级住宅小 区等也需要采用综合布线系统。
综合布线系统概述最新课件
综合布线系统概述 最新
12
❖ 3．便于今后扩建和维护管理
❖ 综合布线系统的网络结构一般采用星型结构，各条线路自成 独立系统，在改建或扩建时互相不会影响。综合布线系统的 所有布线部件采用积木式的标准件和模块化设计。因此，部 件更换容易，便于排除障碍，且采用集中管理方式，有利于 分析、检查、测试和维修，节约维护费用，并能够有效提高 工作效率。
❖ 因为开放办公室布线系统可以为现代办公环境提供灵 活而经济实用的网络布线，所以允许在FD和TO之间 增加一个TP转接点，方便用来支持模块化办公区域的 布线。设计人员规划楼层的CD位置显的特别的重要。 FD与CD的水平电缆长度必须达到最小为l5m。
综合布线系统概述 最新
22
❖ 综合布线系统的规模应根据建筑工程项目范围来定，
小规模网络一Biblioteka 小于12个节点，直接用线缆连接到桌
面的Hub（集线器）；中、大规模网络一般大于12个
节点。综合布线系统一般有两种范围，即单幢建筑和
建筑群体。单幢建筑中的综合布线系统范围一般是指
在整幢建筑内部敷设的管槽、电缆竖井、专用房间
（如设备间）以及通信缆线和连接硬件等。建筑群体
综合布线系统概述 最新
19
❖ 综合布线参考的主要标准如下。
❖ TIA/ EIA-568A：商业大楼电信布线标准（加拿大采用 CSA T529）
❖ EIA/ TIA-569：电信通道和空间的商业大楼标准（CSA T530）
❖ EIA/ TIA-570：住宅和N型商业电信布线标准CSA T525
❖ TIA/ EIA-606：商业大楼电信基础设施的管理标准 （CSA T528）
的多种应用环境”。综合布线是一个模块化的、
灵活性极高的建筑物内或建筑物之间的信息传输
认识综合布线系统
1.5 综合布线系统标准
二、常用布线标准
1991年TIA和EIA颁布了商用建筑通信布线标准第一版，称之 为ANSI/TIA/EIA-568，随后不断修订。
现行国际、国内综合布线系统产品、缆线、测试主要参考标准和规范有：
ANSI/TIA/EIA－568－A/B（CSAT529－95）商业大楼通信布线标准
1.4 综合布线系统特点
可靠性 采用高品质的布线器材和组合压接技术，构成一套高标准 的信息传输通道。采用开放式星型拓扑结构，任何链路故障均 不会影响到其它链路的运行，保证了应用系统的可靠运行。 5 先进性 采用光缆与对绞电缆混合布线方式，所有电缆链路均按八 芯对绞电缆配置，极为合理地构成了一套完整的布线系统。由 CD、BD、FD和TO组成三级配线星型拓扑结构网络，各链路互 不影响。 6 经济性 可利用最低的成本在最小的干扰下对设于工作地点的终端 设备进行重新安排与规划。将分散的专业布线综合到统一的、 标准化信息网络系统中，减少了布线缆线的品种和数量，简化 了网络结构，统一了日常维护管理、减少了维护工作量，节约 了维护管理费用。
1.2 综合布线系统组成
五、干线子系统（垂直子系统）
如图所示，干线子系统是指由设备间至电信间的干线电缆 和光缆、安装在设备间的建筑物配线设备(BD)及设备缆线和 跳线组 成的系统。
1.2 综合布线系统组成
六、建筑群子系统
如图所示，建筑群子系统是将一座建筑物中的缆线延伸到 另一座建筑物的布线部分，由建筑组成。
1.2 综合布线系统组成
七、管理子系统
管理子系统是对工作区、电信间、设备间、进线 间的配线设备、缆线、信息插座模块等设施按一定 的模式进行标识和记录。
管理的内容包括管理方式、标识（贴在 TO、 FD 、
《综合布线系统》课件
智能化管理
通过引入智能化管理平台， 实现对综合布线系统的集中 管理和远程监控，提高管理 效率。
高密度连接
为了满足日益增长的数据传 输需求，高密度连接技术将 得到广泛应用，提高端口密 度和传输速率。
应用前景展望
云计算和大数据
随着云计算和大数据技术的普及，综 合布线系统将广泛应用于数据中心和 企业网络中，满足数据高速传输和存 储的需求。
物联网和智能家居
智慧城市
智慧城市的建设将促进综合布线系统 在公共设施、交通、安防等领域的应 用，提高城市管理和服务水平。
物联网和智能家居的兴起将推动综合 布线系统在家庭和楼宇自动化领域的 应用，实现智能化管理和控制。
对未来发展的建议与思考
加强技术研发和创新
鼓励企业加大技术研发投入，推动综合布线 系统的技术创新和应用拓展。
管槽
用于线缆的敷设和保护，根据实际 情况选择合适的管槽类型和规格。
施工工艺与要求
施工工艺
明敷、暗敷、桥架等，根据实际情况选择合适的施工工艺。
施工要求
确保线缆敷设整齐、美观、安全，连接器安装牢固、接触良好，标签清晰、易于 识别。
03
综合布线系统实施
施工前准备
需求分析
详细了解用户需求，包括布线 点的位置、所需的线缆类型和
长度、设备规格等。
技术方案设计
根据需求分析结果，设计合理 的布线方案，包括线缆路由、 设备布局、接口配置等。
物料准备
根据设计方案，准备所需的线 缆、连接器、面板、配线架等 材料和设备。
施工计划制定
制定详细的施工计划，包括施 工进度、人员分工、安全措施
等。
施工过程管理
现场勘查
对施工现场进行实地勘 查，了解现场环境，确 定施工难点和注意事项
综合布线系统知识讲解
经济性和成本效益
保证系统的安全性和可靠性，采取必要的 保护措施，确保数据传输的安全和稳定。
在满足系统性能要求的前提下，合理控制 成本，实现经济性和成本效益的平衡。
拓扑结构的选择
星型拓扑
树型拓扑
环型拓扑
网状拓扑
星型拓扑具有结构清晰、故障排查简单、 易于管理等优点，但需要较多的连接线和 网络设备，适用于大型网络或对网络性能 要求较高的场合。
树型拓扑具有层次结构和扩展性好的优点 ，适用于大型网络且要求结构清晰的场合 。但随着层数的增加，故障排查和管理难 度也会增加。
环型拓扑具有容错性和实时性好的优点， 适用于对实时性要求较高且需要避免单点 故障的场合。但需要增加额外的设备和连 接线，成本较高。
网状拓扑具有最高的连接灵活性和最大的 可靠性，适用于对数据传输安全性、可靠 性和实时性要求极高的场合。但需要增加 大量的连接线和网络设备，成本较高。
光缆误码率测试
03
通过测试光缆的误码率，可以判断光缆的信号质量和传输可靠
性。
系统验收的标准和流程
验收标准
包括电缆和光缆的各项测试结果，以及系统设备的安装调试情况等。
验收流程
包括初步验收、中期验收和最终验收三个阶段，每个阶段都有具体的验收内容和标准。
05
综合布线系统的维护与管 理
维护保养的必要性
感谢您的观看
THANKS
综合布线系统的组成
水平子系统
由水平电缆、配线架、信息插 座等组成，负责将工作区子系 统连接到干线子系统。
管理子系统
由配线架、交换机、路由器等 组成，负责管理各个子系统之 间的连接和配置。
工作区子系统
由信息插座、跳线、适配器等 组成，负责将用户设备连接到 综合布线系统。
保证系统的安全性和可靠性，采取必要的 保护措施，确保数据传输的安全和稳定。
在满足系统性能要求的前提下，合理控制 成本，实现经济性和成本效益的平衡。
拓扑结构的选择
星型拓扑
树型拓扑
环型拓扑
网状拓扑
星型拓扑具有结构清晰、故障排查简单、 易于管理等优点，但需要较多的连接线和 网络设备，适用于大型网络或对网络性能 要求较高的场合。
树型拓扑具有层次结构和扩展性好的优点 ，适用于大型网络且要求结构清晰的场合 。但随着层数的增加，故障排查和管理难 度也会增加。
环型拓扑具有容错性和实时性好的优点， 适用于对实时性要求较高且需要避免单点 故障的场合。但需要增加额外的设备和连 接线，成本较高。
网状拓扑具有最高的连接灵活性和最大的 可靠性，适用于对数据传输安全性、可靠 性和实时性要求极高的场合。但需要增加 大量的连接线和网络设备，成本较高。
光缆误码率测试
03
通过测试光缆的误码率，可以判断光缆的信号质量和传输可靠
性。
系统验收的标准和流程
验收标准
包括电缆和光缆的各项测试结果，以及系统设备的安装调试情况等。
验收流程
包括初步验收、中期验收和最终验收三个阶段，每个阶段都有具体的验收内容和标准。
05
综合布线系统的维护与管 理
维护保养的必要性
感谢您的观看
THANKS
综合布线系统的组成
水平子系统
由水平电缆、配线架、信息插 座等组成，负责将工作区子系 统连接到干线子系统。
管理子系统
由配线架、交换机、路由器等 组成，负责管理各个子系统之 间的连接和配置。
工作区子系统
由信息插座、跳线、适配器等 组成，负责将用户设备连接到 综合布线系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可利用最低的成本在最小的干扰下对设于工作地点的终端 设备进行重新安排与规划。将分散的专业布线综合到统一的、 标准化信结构，统一了日常维护管理、减少了维护工作量，节约 了维护管理费用。
1.4 综合布线系统标准
一、 标准化组织
世界上有许多标准化组织致力于综合布线系统 标准的开发。其中，
系统。
1.2 综合布线系统组成
六、建筑群子系统
如图所示，建筑群子系统是将一座建筑物中的缆线延伸到 另一座建筑物的布线部分，由建筑群配线设备(CD)、建筑物 之间的干线电缆或光缆、设备缆线、跳线等组成。
1.2 综合布线系统组成
七、管理
管理是对工作区、电信间、设备间、进线间的配 线设备、缆线、信息插座模块等设施按一定的模式 进行标识和记录。
现行国际、国内综合布线系统产品、缆线、测试主要参考标准和规范有： ANSI/TIA/EIA －568－A/B（CSAT529－95）商业大楼通信布线标准 ANSI/TIA/EIA－607（CSA T527）商业大楼布线接地保护连接需求 ANSI/TIA/EIA－606（CSA T528）商业大楼通信基础设施管理标准 ANSI/TIA/EIA 568－AI传输延迟和延迟差规范 ANSI/TIA/EIA 570－A 智能住宅电信布线标准 ISO/IEC 11801：2002 国际标准化组织/国际电工委员会的 《建筑物信息技 术类布线标准》； GB50311-2007 中华人民共和国国家标准的《综合布线系统工程设计规范》； GB50312-2007 中华人民共和国国家标准的《综合布线系统工程验收规范》；
工作区中的终端设备可以是电话机、计算机、电视机、 传感器的探测器、监视器，也可以是仪器仪表等数据终端。
工作区包括计算中的网卡、 连接信息插座和计算机网卡的 接插软线以及连接电话插座和 电话机的用户线。
1.2 综合布线系统组成
二、设备间
如图所示，设备间是在每幢建筑物的适当地点进行网络 管理和信息交换的场地。
任务1 认识综合布线系统
任务目标
1 明白什么是综合布线系统？组成如 何？有何特点？
2 理解综合布线系统与语音、数据网的 关系
3 了解国内外主要综合布线标准。 重点
1 综合布线系统概念、组成和特点 2 国内外主要综合布线标准
难点
综合布线系统与语音、数据网的关系
任务1 认识综合布线系统
1.1 什么是综合布线系统 1.2 综合布线系统组成 1.3 综合布线系统特点 1.4 国内外主要综合布线标准
国际标准化组织（ISO）的职责是保证所有普 遍性的标准得到所有成员国的一致认可。
在欧洲，有欧洲标准化委员会(CENELEC)。
在北美洲，有4个标准化组织，即： 美国国家标准化协会（ANSI） 电子工业协会(EIA) 电信工业协会（TIA） CSA 国际
1.4 综合布线系统标准
二、常用布线标准
1991年TIA和EIA颁布了商用建筑通信布线标准第一版，称之 为ANSI/TIA/EIA-568，随后不断修订。
布线系统(CS)是指由能够支持信息电子设备相连的各种缆线、跳线、接 插软线和连接器件组成的系统。 综合布线系统涉及的内容广泛，包括数据网、电话网、电视网、监 控、保安、温控等系统的布线。
结构化布线系统 (SCS，Structured Cabling System)有别于综合布线系 统，它仅限于语音和计算机网络的布线 。
任务1 认识综合布线系统
思考与练习
一、名词解释 1．布线系统 2. 工作区 3. 电信间 4．管理 5．设备间 二、简答题 1．简述综合布线系统在智能建筑中的作用。 2．综合布线系统由哪几个部分组成？简述之。 3．综合布线系统与传统布线相比，具有哪些特点？
就综合布线工程而言，设备间主要安装建筑物配线设备 （BD）、电话交换机、计算机主机设备。 入口设施也可 安装在一起。
电信间又叫楼 层配线间，是 指安装楼层配 线架（FD）的 房间或场所。
1.2 综合布线系统组成
三、进线间
进线间是建筑物外部通信和信息管线的入口部 位，并可作为入口设施和建筑群配线设备（CD）的 安装场地。
它是完全独立的，与应用系统相对无关，可以适用于多种 应用系统。 2 开放性
采用开放式体系结构，每个分支子系统都是相对独立的单 元，对每个分支单元系统的改动都不会影响其他子系统。 3 灵活性
采用标准的传输缆线和相关连接硬件，模块化设计，所有 通道都是通用的，支持各种标准终端。满足TCP／IP协议接口 的设备都可以使用综合布线系统作为信息的传输介质。
1.3 综合布线系统特点
4 可靠性 采用高品质的布线器材和组合压接技术，构成一套高标准
的信息传输通道。采用开放式星型拓扑结构，任何链路故障均 不会影响到其它链路的运行，保证了应用系统的可靠运行。 5 先进性
采用光缆与对绞电缆混合布线方式，所有电缆链路均按八 芯对绞电缆配置，极为合理地构成了一套完整的布线系统。由 CD、BD、FD和TO组成三级配线星型拓扑结构网络，各链路互 不影响。 6 经济性
任务1 认识综合布线系统
1.1 什么是综合布线系统
综合布线系统 (GCS，Generic Cabling System)作为智能建筑的重要组 成部分,提供信息传输的高速通道，是保证建筑物内和建筑物之间优 质高效信息服务的基础设施之一, 是企业与外界沟通的主要渠道。通 过这种系统一方面实现了网络内部和外部的信息沟通 , 另一方面为网 络以后的改造、扩充、维护提供了便利条件。
1.2 综合布线系统组成
四、配线子系统
如图所示，配线子系统由工作区用的信息插座模块、信息 插座模块至电信间配线设备(FD)的配线电缆或光缆、电信间 的配线设备及设备缆线和跳线等组成。
1.2 综合布线系统组成
五、干线子系统
如图所示，干线子系统是指由设备间至电信间的干线电缆 和光缆、安装在设备间的建筑物配线设备(BD)及设备缆线和 跳线组成的
任务1 认识综合布线系统
1.2 综合布线系统组成
综合布线系统采用开放式星型网络拓扑结构，能支 持语音、数据、图像、多媒体业务等信息的传递。
建筑 与建 筑群 综合 布线 系统 结构 如图 所示
1.2 综合布线系统组成
一、工作区
如图所示，工作区是一个独立的需要设置终端设备(TE) 的区域。
工作区由配线子系统的信息插座模块(TO)延伸到终端设 备处的连接缆线及适配器组成。
管理的内容包括管理方式、标识（贴在TO、FD、 BD、CD和缆线上的标签）和交叉连接（通过跳线 等实现配线和干线、干线和建筑群缆线之间的连接、 变换等
其实施有利于今后的维护和管理。
1.3 综合布线系统特点
综合布线除具有布线综合性外，还具有兼容性、开放性、 灵活性、可靠性、先进性和经济性特点。 1 兼容性
1.4 综合布线系统标准
一、 标准化组织
世界上有许多标准化组织致力于综合布线系统 标准的开发。其中，
系统。
1.2 综合布线系统组成
六、建筑群子系统
如图所示，建筑群子系统是将一座建筑物中的缆线延伸到 另一座建筑物的布线部分，由建筑群配线设备(CD)、建筑物 之间的干线电缆或光缆、设备缆线、跳线等组成。
1.2 综合布线系统组成
七、管理
管理是对工作区、电信间、设备间、进线间的配 线设备、缆线、信息插座模块等设施按一定的模式 进行标识和记录。
现行国际、国内综合布线系统产品、缆线、测试主要参考标准和规范有： ANSI/TIA/EIA －568－A/B（CSAT529－95）商业大楼通信布线标准 ANSI/TIA/EIA－607（CSA T527）商业大楼布线接地保护连接需求 ANSI/TIA/EIA－606（CSA T528）商业大楼通信基础设施管理标准 ANSI/TIA/EIA 568－AI传输延迟和延迟差规范 ANSI/TIA/EIA 570－A 智能住宅电信布线标准 ISO/IEC 11801：2002 国际标准化组织/国际电工委员会的 《建筑物信息技 术类布线标准》； GB50311-2007 中华人民共和国国家标准的《综合布线系统工程设计规范》； GB50312-2007 中华人民共和国国家标准的《综合布线系统工程验收规范》；
工作区中的终端设备可以是电话机、计算机、电视机、 传感器的探测器、监视器，也可以是仪器仪表等数据终端。
工作区包括计算中的网卡、 连接信息插座和计算机网卡的 接插软线以及连接电话插座和 电话机的用户线。
1.2 综合布线系统组成
二、设备间
如图所示，设备间是在每幢建筑物的适当地点进行网络 管理和信息交换的场地。
任务1 认识综合布线系统
任务目标
1 明白什么是综合布线系统？组成如 何？有何特点？
2 理解综合布线系统与语音、数据网的 关系
3 了解国内外主要综合布线标准。 重点
1 综合布线系统概念、组成和特点 2 国内外主要综合布线标准
难点
综合布线系统与语音、数据网的关系
任务1 认识综合布线系统
1.1 什么是综合布线系统 1.2 综合布线系统组成 1.3 综合布线系统特点 1.4 国内外主要综合布线标准
国际标准化组织（ISO）的职责是保证所有普 遍性的标准得到所有成员国的一致认可。
在欧洲，有欧洲标准化委员会(CENELEC)。
在北美洲，有4个标准化组织，即： 美国国家标准化协会（ANSI） 电子工业协会(EIA) 电信工业协会（TIA） CSA 国际
1.4 综合布线系统标准
二、常用布线标准
1991年TIA和EIA颁布了商用建筑通信布线标准第一版，称之 为ANSI/TIA/EIA-568，随后不断修订。
布线系统(CS)是指由能够支持信息电子设备相连的各种缆线、跳线、接 插软线和连接器件组成的系统。 综合布线系统涉及的内容广泛，包括数据网、电话网、电视网、监 控、保安、温控等系统的布线。
结构化布线系统 (SCS，Structured Cabling System)有别于综合布线系 统，它仅限于语音和计算机网络的布线 。
任务1 认识综合布线系统
思考与练习
一、名词解释 1．布线系统 2. 工作区 3. 电信间 4．管理 5．设备间 二、简答题 1．简述综合布线系统在智能建筑中的作用。 2．综合布线系统由哪几个部分组成？简述之。 3．综合布线系统与传统布线相比，具有哪些特点？
就综合布线工程而言，设备间主要安装建筑物配线设备 （BD）、电话交换机、计算机主机设备。 入口设施也可 安装在一起。
电信间又叫楼 层配线间，是 指安装楼层配 线架（FD）的 房间或场所。
1.2 综合布线系统组成
三、进线间
进线间是建筑物外部通信和信息管线的入口部 位，并可作为入口设施和建筑群配线设备（CD）的 安装场地。
它是完全独立的，与应用系统相对无关，可以适用于多种 应用系统。 2 开放性
采用开放式体系结构，每个分支子系统都是相对独立的单 元，对每个分支单元系统的改动都不会影响其他子系统。 3 灵活性
采用标准的传输缆线和相关连接硬件，模块化设计，所有 通道都是通用的，支持各种标准终端。满足TCP／IP协议接口 的设备都可以使用综合布线系统作为信息的传输介质。
1.3 综合布线系统特点
4 可靠性 采用高品质的布线器材和组合压接技术，构成一套高标准
的信息传输通道。采用开放式星型拓扑结构，任何链路故障均 不会影响到其它链路的运行，保证了应用系统的可靠运行。 5 先进性
采用光缆与对绞电缆混合布线方式，所有电缆链路均按八 芯对绞电缆配置，极为合理地构成了一套完整的布线系统。由 CD、BD、FD和TO组成三级配线星型拓扑结构网络，各链路互 不影响。 6 经济性
任务1 认识综合布线系统
1.1 什么是综合布线系统
综合布线系统 (GCS，Generic Cabling System)作为智能建筑的重要组 成部分,提供信息传输的高速通道，是保证建筑物内和建筑物之间优 质高效信息服务的基础设施之一, 是企业与外界沟通的主要渠道。通 过这种系统一方面实现了网络内部和外部的信息沟通 , 另一方面为网 络以后的改造、扩充、维护提供了便利条件。
1.2 综合布线系统组成
四、配线子系统
如图所示，配线子系统由工作区用的信息插座模块、信息 插座模块至电信间配线设备(FD)的配线电缆或光缆、电信间 的配线设备及设备缆线和跳线等组成。
1.2 综合布线系统组成
五、干线子系统
如图所示，干线子系统是指由设备间至电信间的干线电缆 和光缆、安装在设备间的建筑物配线设备(BD)及设备缆线和 跳线组成的
任务1 认识综合布线系统
1.2 综合布线系统组成
综合布线系统采用开放式星型网络拓扑结构，能支 持语音、数据、图像、多媒体业务等信息的传递。
建筑 与建 筑群 综合 布线 系统 结构 如图 所示
1.2 综合布线系统组成
一、工作区
如图所示，工作区是一个独立的需要设置终端设备(TE) 的区域。
工作区由配线子系统的信息插座模块(TO)延伸到终端设 备处的连接缆线及适配器组成。
管理的内容包括管理方式、标识（贴在TO、FD、 BD、CD和缆线上的标签）和交叉连接（通过跳线 等实现配线和干线、干线和建筑群缆线之间的连接、 变换等
其实施有利于今后的维护和管理。
1.3 综合布线系统特点
综合布线除具有布线综合性外，还具有兼容性、开放性、 灵活性、可靠性、先进性和经济性特点。 1 兼容性
