三相晶闸管调整器PAC36P系列使用说明书[1]
三相交流调压器说明书
KTF40A380V 三相交流调压器使用说明书单位：西安协科电子有限责任公司地址：西安市雁塔区朱雀大街88号邮编：7100612011年5月1日目录装置说明1，本装置型号意义--------------------------------------------------------1 2，技术规范-----------------------------------------------------------------1 3，工作原理-----------------------------------------------------------------2 4，装置电路图-------------------------------------------------------------4 5，控制板接口图----------------------------------------------------------5 6，装置元件布局----------------------------------------------------------6 控制板说明书--------------------------------------------------------------7一、概述----------------------------------------------------------------------7二、触发电路组成------------------------------------------------------------8三、适用装置-----------------------------------------------------------------8四、正常使用条---------------------------------------------------------------8五、主要技术参数------------------------------------------------------------8六、控制板的接线端子与参数-----------------------------------------------8七、发光二极管工作状态---------------------------------------------------10八、电位器-------------------------------------------------------------------10九、 同步输入---------------------------------------------------------------11十、 调试须知---------------------------------------------------------------11十一、控制板应用举例------------------------------------------------------11 XK104B、C在三相桥式整流电路中的应用-------------------------12XK104D在三相桥式整流电路中的应用-----------------------------13XK104B、C在三相相控调压电路中的应用-------------------------14XK104D在三相相控调压电路中的应用-----------------------------15附录A：PCB板------------------------------------------------------------16附录B：控制板接线图--------------------------------------------------17附录C：原理图-----------------------------------------------------------18模块资料-------------------------------------------------------------------19 XKMTC70AT120/180----------------------------------------------------------191，本装置型号意义：K T F－4０Ａ/380Ｖ3PH50HZ可控硅变流装置3相50Hz调压额定整流电压（Ｖ）风冷额定整流电流（Ａ）2 技术规范:2.1 主要技术参数:a.额定输出电流: 40Ab.额定输出电压: 380Vc.负载等级: Ⅱ级 100％ Idn 连续, 150％Idn 1分钟;d.冷却方式: 风冷e.主柜外形尺寸: 350×240 (长×宽)2.2 正常使用条件:本装置除了应满足GB3895-83《半导体电力变流器》、ZBK46-006-88《电化学整流器标准》外, 还应满足本产品的技术要求:a.环境温度: 户内不低于-5℃,不高于+40℃,24小时内的平均温度不超过30℃b. 空气最大相对湿度不超过90％c. 运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。
PV 03 系列 三相晶闸管调整器 说明书
ＰＶ ０３ 系列 三相晶闸管调整器 使用说明书 ○ 【使用说明书】涉及了产品的规格、型号、安装、接线、功能设置、运行及维护方法。
○ 基于保证产品性能和安全，提出有关注意事项。
○ 在您全面地阅读和理解该产品的使用说明书之前请不要运行该产品。
○ 请确保该【使用说明书】交于最终使用者。
北京市忆科迅诚电子技术研究所 本企业通过 ＩＳＯ９００１：２０００ 质量管理体系认证 北京优仁德电子有限责任公司监制概述 “晶闸管调整器”又称”晶闸管电力调整器” “可控硅电力调整器”或称”电力调整器”．晶闸管又称可控硅（ＳＣＲ）是一种三端四层ＰＮ结的半导体器件，把它反并联制成模块接在电源和负载之间，配上相应的触发电路板，就可负载上的电压、电流和功率。
闸管调整器主要用于各种电加热装置（如电热工业窑炉，电热干燥箱，电热油炉，各种反应罐釜的电加热装置）的加热功率调整，既可以手动调整，又可以和电动仪表、智能调节仪表、ＰＬＣ以及计算机控制系统配合，实现对加热温度的恒定或程序控制。
ＰＶ０３系列“晶闸管调整器”所用晶闸管模块为德国进口芯片制作，动态参数好，性能稳定，品质可靠，外观精良，并配上工艺精湛的散热片和优质的台湾轴承风扇；触发控制电路板采用单片机嵌入式数字式智能结构，功能强大，工作可靠。
２．技术规格 ●电源 ３８０Ｖ±１０％，频率：５０Ｈｚ 自动判相，无需核对相序 ●负载及接法 ●额定电流 ８０Ａ １００Ａ １５０Ａ ２００Ａ （外形见图六） 强制风冷 ２５０Ａ ３００Ａ ４００Ａ ５００Ａ ７５０Ａ １０００Ａ（外形见图七） 强制风冷 ●输入信号 输入阻抗：１２０Ω 其他信号，需特殊订货 ●输出范围 ０—９８％ ●手动控制 外接手动控制电位器，可以防止温度增长过快 ●输出限幅（电流限制） 此功能可防止调试过程中参数过冲和防止烧坏电加热器，最大输入所对应的输出值，可在０－１００ ％范围内设定，亦可以防止温度增长过快 ●基点调整 最小输入值所对应的输出值称为基点，可在２０－１００％范围内设定，基点设定可使最小输入时有一定的输出，适用于初始温度上升较慢的设备 ●过电流保护 负载电流达到过流保护设定值后，三秒后停止 输出、报警继电器动作，面板ＬＥＤ灯闪亮 ●缓启动时间 １５－２０秒 ●指示灯及报警功能 ＰＶ０３有四只ＬＥＤ指示灯和一只报警继 电器 ●安装方式 以调整加到晶 ●型号 ＰＶ０３（ＰＶ－电压调整器；０３－三相）标准信号：ＤＣ ４－２０ｍＡ电源电压的正向垂直安装●绝缘电阻 ●耐压 分钟 ●使用环境温度 ●使用环境湿度 ●壳体材料涂层 ３．ＰＶ０３系列晶闸管调整器特点 采用翻盖式结构，智能型触发控制电路板置于壳体内部，结构简捷安装方便。

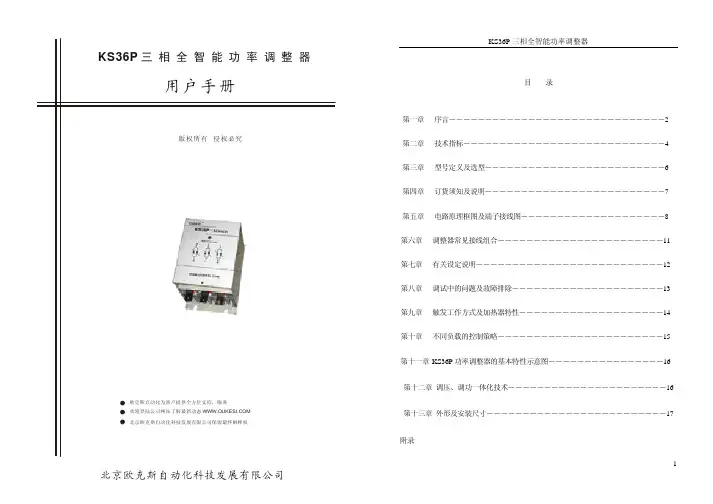

KS36P用户手册
调功控制
缓启动 缓关断 电压限制 电流限制（选件） 急停 手动控制 启动/停止（外部开 关） 调压/调功（外部开 关,选件） 报警输出 过流保护（选件）
SCR 过热保护
电源缺相报警 电流等级
输入指示 LED 电源相位指示 LED
380V AC ±10% 50HZ
380V AC ±10% 50HZ,要求与负载电源同相位
开箱时，请仔细确认铭牌上的型号是否与订货型号一致，是否有运输过程中对产品 的破坏现象，如发现问道请及时与我公司取得联系。
1.2 安全及注意事项
表示没有正确使用，可能导致设备严重损坏和人员伤亡！
安装：
表示没有正确使用，可能造成设备和人身某种程度上的伤害！
要求安装在金属等不可燃物体上，正方向垂直安装， 要求安装在通风良好的环境下，电气柜要求安装排风扇 不要将螺丝等金属物掉进控制器内部，可能会有引发爆炸和发生火灾的危险！ 要求安装在无剧烈震动和冲击的地方，无导电尘土，潮湿的气体或蒸汽环境中 配线：
必须由具有专业资格的人员更换由我公司提供的原装部件！
z 使用前请认真阅读本说明书，严格按要求接线使用。 z 本功率调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无
可燃性的环境中。 z 装置过热保护后，如要再运行，需排除故障后，再送电运行。 z 负载应无短路、局部放电打火等现象，要求绝缘良好。 z 在使用过程中若发生过流现象，应首先检查负载有无短路等故障。 z 过流保护：一般地说，过流保护不能完全确保负载短路造成的设备损坏,不能代所选功率调整器的电流容量应大于负载的最大电流; ●硅碳棒负载: 当取消变压器时,硅碳棒应串联,硅碳棒在 600-800℃存在负阻区,所选 的电流容量应大于负载的 2 倍以上. ●电热管负载: 易受潮,局部短路等.所选的电流容量应大于负载电流的 2 倍以上. ●变压器负载: 应带有电流限制,过流报警功能,所选功率调整器的电流容量应大于负 载电流的 2 倍以上. 定货例：KS36P-Y-200-C-N-00 注:输入为 0-10VDC 的用户需订货特殊申明 说明: KS36P 三相功率调整器,(移相调压,自动判相,散热超温报警,电源却相报警,输入信 号:4-20mA DC 控制板电源为380VAC),星型中心不接地或三角型.电流容量200A (注:纯阻负 载最大电流 200A;硅碳棒负载电热管负载最大电流 100A,变压器负载最大电流 100A;),带电流 和过流报警选件功能.
数字显示调节器SDC3536使用说明书(详细篇)
數字顯示調節器 使用說明書
SDC15/25/26/35/36 用用智能編程軟件包SLP-C35 資料編號 CP-UM-5290C
與智能編程軟件包同包裝。 本書是關於使用計算機進行SDC15/25/26/35/36各種設定的軟件的說明 書。請使用SDC15/25/35/36進行裝置設計、設定的人員，務必閱讀。介紹 了安裝在計算機上的方法、操作、各種功能、設定方法。
本符號顯示使用上必須“注意”的內容。
本符號顯示必須“禁止”的內容。
本符號顯示必須執行的“指示”內容。
ⅱ
警告
請勿分解本機。 否則有觸電、發生故障的危險。 本機在安裝、拆除及配線作業時，務必在切斷供給電源後進行。否則有 觸電的危險。 請勿觸摸電源端子等帶電部件。 否則有觸電的危險。
注意
請在規格書中記載的使用條件（溫度、濕度、電壓、振動、衝擊、安裝方向、 環境等）範圍內使用本機。 否則有發生火災、故障的危險。 請勿堵塞本機的通風孔。 否則有發生火災、故障的危險。 請按照本機連線的標準、指定電源及施工方法，正確配線。 否則有發生火災、故障的危險。 請勿讓斷線頭、鐵粉、水等進入機箱內。 否則有發生火災、故障的危險。 請按規格書中記載的扭矩擰緊端子螺釘，端子螺釘沒有擰緊時有觸電、發生 火災的危險。 請勿把本機中未使用的端子作爲中繼端子使用。 否則有觸電，發生火災、故障的危險。 本機是盤安裝型的場合，在輸線完畢後，推薦安裝端子蓋板。 否則有觸電的危險。（本機備有另售的端子蓋。） 請在規格書中記載的壽命範圍內使用本機的繼電器。超過使用壽命仍繼續使 用，有發生火災、故障的危險。 有發生雷電湧危險的場合，請使用本公司生産的電湧放電器。 否則有發生火災、故障的危險。 請勿錯誤配線。 錯誤配線，有導致機器發生故障的危險。 輸通電源後，約6秒鐘調節器無動作。 在調節器的繼電器輸出作爲連鎖信號使用的場合，請注意。
Kt36P三相可控硅调压器调功器说明书
０ １ ０ １ ０ Ａ ０ ３ ０ ３ ０ Ａ ０ ５ ０ ５ ０ Ａ １ ０ ０ １ ０ ０ Ａ １ ５ ０ １ ５ ０ Ａ ２ ０ ０ ２ ０ ０ Ａ ２ ５ ０ ２ ５ ０ Ａ ３ ０ ０ ３ ０ ０ Ａ ４ ０ ０ ４ ０ ０ Ａ ５ ０ ０ ５ ０ ０ Ａ
二 、 型 号 定 义
型号 Ｋ ｔ ３ ６ Ｐ 三 相 可 控 硅 调 压 器／调 功 器
代 码 控 制 输 入 信 号 Ｉ ４ － ２ ０ ｍ Ａ Ｄ Ｃ 输 入 阻 抗 ：１ ２ ０Ω Ｘ 其 它 信 号（订 货 时 申 明） 代 码 负 载 连 接 方 式 ２ 星 形 中 性 点 接 零 线 ３ 三 角 形 或 星 形 中 性 点 不 接 零 线 ４ 内 三 角 形
第 ３ 页
三 、 技 术 规 格
◆控制输入信号 电 流 输 入 ：４ － ２ ０ ｍ Ａ Ｄ Ｃ， 输 入 阻 抗 ：１ ２ ０Ω 电 压 输 入（订 货 时 申 明） ◆ 电 源 电 压 ：３ ８ ０ Ｖ Ａ Ｃ， 频 率５ ０ Ｈ Ｚ ◆ 冷 却 方 式 ：５ ０ Ａ及 以 上 强 制 风 冷 ，３ ０ Ａ及 以 下 自 然 冷 却 ◆ 调 节 输 出 范 围 ： （ ０ － １ ０ ０ ％ ） Ｕ ｓ Ｕ ｓ为 电 源 电 压 ◆ 采 样 周 期 控 制 输 入 信 号 ：１ ０次／每 秒 负 载 电 流 ：５ ０次／每 秒 ◆ 三 相 触 发 不 平 衡 度 ： 小 于０ ． ６度 ◆ 报 警 继 电 器 触 点 容 量 ：２ ２ ０ Ｖ Ａ Ｃ １ Ａ （阻 性） ◆运行环境 周 围 温 度 范 围 ：－ １ ０℃ ～５ ０℃ （室 内 日 平 均 温 度 长 期 超 过３ ０℃ ； 应 安 装 空 调） 周 围 湿 度 ： ≤９ ０ ％ Ｒ Ｈ 海 拔 高 度 ： 超 过１ ０ ０ ０米 因 空 气 密 度 减 小 应 降 额 使 用 ◆ 绝 缘 阻 抗 ： 最 小２ ０ ＭΩ １ ０ ０ ０ Ｖ Ｄ Ｃ ◆ 绝 缘 体 强 度 ：２ ５ ０ ０ Ｖ Ａ Ｃ １分 钟 ◆ 手 动 调 节 电 位 器 ：１ ０ ＫΩ／ ２ Ｗ
三相晶闸管调整器
６
６． 参数及参数流程
１３
２．１ 晶闸管调整器各部分名称
６
７． 通讯
１６
２．２ 键盘设定器各部分名称
７
８． 保养
２０
２．３ 触发电路板各部分名称
７
８．１ 日常保养与检查
２０
３． 安装
８
８．２ 故障判断与排除
２０
３．１ 安装注意事项
８
９． 附件·选件
２１
３ ．２ 安装
８
９．１ 电位器
２１
３．３ 外形尺寸
·不仅对调整器，还要对构成系统的整体就安全方面做仔细的考虑 ，要在有安全措施的装 置中使用。
·使用本产品 ，要针对可能出现的因本产品的误动作、故障以及相关设备的故障而引起的 误动作，采取相应的安全措施， 然后再使用。 否则 ，可能引起人身伤亡或设备损坏。
有关安装
！ 危险
· 请安装于金属等非燃烧物上。否则可能引起火警。 · 请勿靠近可燃物体安装。 否则可能引起火警。 · 搬运时应采取相应的保护措施。 否则可能发生人身伤害或设备损坏等事故。 · 不能让纱头 、纸、 木片、 尘土、 金属等异物掉入调整器， 也不能让这些物体附着于冷却
231
Ｐ Ｓ３６Ｆ 系 列
三相晶闸管调整器
使用说明手册
感谢您购买 ＢＣＨＹ Ｐ Ｓ３６Ｆ 系列产品。请检查所发送的产品是否是您订购的正确的一款 。 在您全面的阅读和理解了该产品的说明手册之前请不要运行该产品。
“关于本手册”
· 该产品说明手册适用于对ＰＳ３６Ｆ系列产品进行接线，安装， 运行和日常维护的人员使用 。 · 请仔细阅读本使用说明手册，理解各项内容， 以便能正确的进行安装，接 线，操作和维护。 · 本使用说明手册应保存在最终使用者手中，并置于工作现场 。 · 本使用说明手册应一直保存到调整器报废时为止。 · 本使用说明手册技术规格可能发生变化，恕不另行通知，敬请谅解 。 · 本厂力求本使用说明手册正确、全面，但万一发生差错，遗漏请和本厂联系。
PACI系列三相电力调整器
智能交流电力控制器是中日合作超大功率固态继电器应用技术的新概念产品。
它包括三相调压/调功一体化PAC03I、工业DCS周波过零控制器ZAC10及后续系列。
额定电流40～500A，带锁相环同步电路、自动判别相位、缺相保护、上电缓启动、缓关断、散热器超温、快熔检测、电流限制、电压反馈、过流保护、串行工作状态指示、串行遥控操作器、PAC03IA还能与上位机通信，实现系统集成。
智能交流电力控制器可广泛用于工业各领域的电压调节，恒压，恒流，恒功率调节，适用于电阻性负载、电感性负载、变压器和电机软起控制等。
一. PAC03I主要技术指标：4～20mA输入: 接收阻抗120Ω调节输出分辨力：0.2°，三相触发不平衡度：不大于0.6°负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地。
移相范围：0～150°50Hz 三相380VAC 星形中心接地(220V负载) 移相范围：0～175°50Hz 三相380VAC 半控整流桥。
移相范围：0～175°隔离驱动输出：8V峰值脉冲，8°～120°可变脉宽，每路可2串2并接4支同相SSR。
最大驱动电流：< 30 mA纯阻电流等级：60A、90A、120A、180A、250A、300A 散热单元：B160、B227、B301A、B361、B401配置见选型表五只LED灯状态显示：红绿黄LED三相电源指示和快熔断路指示；绿色INPUT输入信号线性指示灯。
三色状态灯: RUN绿色运行灯；ALM红色报警灯；STOP黄色闪烁的待机灯。
外部执行开关的缓起动,缓关断: 无电压接点输入闭合（ON）:缓关断，时间固定3秒；开路（OFF）: 由内部电位器P3设定0.2～120秒缓起动时间不接：直接运行运行过程中自动缓起动及急停: 运行过程中瞬间缺相急停，加电后自动缓起动（三缺一相方式时被取消）。
三相交流调压模块使用说明书
三相交流调压模块使用说明书初步了解三相交流调压模块及使用场合：把一个或几个晶闸管芯片按一定的形式连接并与触发系统或者其他控制单元通过先进的封装工艺集成模块。
它是一个完整的电力移相开环控制单元，可实现对三相电力进行整流调压。
产品广泛用于于力矩电机调整，电炉控温，调光，焊机，调节变压器的初级电压/次级电压、等功率调节场合。
实现手动、自动控制，三相交流输入电无相序要求，线性控制电路，精度高，稳定性好。
模块规格型号各数字符号意义如下：模块应用及内部线路图：模块的保护方法：①过电流保护过流保护一般都推荐外接快速熔断器的方法，但快速熔断器对于短路保护引起的过流效果很好，对于一般性的过流并不能起到很好的保护效果，因为两倍于快速熔断器额定值的电流在几秒内才能熔断。
如果要取得较好的保护效果，可采用快速熔断器并使用内部带过流保护功能的模块或外接过流保护功能的控制板。
i.快速熔断器接线方法：串联于模块的交流输入端即可，三相模块要用三只ii.快速熔断器参数选择a.额定电压大于电路工作电压。
b.熔断器额定电流一般取负载电流的百分之七十到八十。
②过电压保护模块的过压保护，推荐使用阻容吸收阻容吸收回路能有效抑制晶闸管由导通到截止时产生的过电压，有效避免晶闸管被击穿。
接线方法：阻容吸收回路并联在模块每一只晶闸管芯片上即可；反并联芯片可共用一组。
模块出厂都配备相对应的阻容吸收板。
（接线示意图请参考模块接线图）模块的进一步应用（1）导通角与模块输出电流的关系模块的导通角与模块能输出的最大输出电流有直接的关系，模块的标称电流是最大导通角时能输出的最大电流。
在小导通角（输出电压与输入电压比值很小）下输出的电流为很尖的脉冲，仪表显示的电流也很小（直流仪表一般显示平均值，交流仪表显示非正弦电流时比实际值小），但是输出电流的有效值很大，半导体器件的发热与有效值的平方成正比，会使模块严重发热甚至烧毁。
因此，模块应在最大导通角的65℅以上工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.2.2 连接 0～10V 输出的仪表 需要选用 0～10V 输入的 PAC36P （PAC36P 6□□-） 。 由于在此电压范围输入阻抗高， 需使用 2 芯屏蔽电缆， 单点接地以去除噪声。 当一台仪表控制多台 PAC36P 时，PAC36P 的输入并联连接。 （＋） （－）分别接 PAC36P 的 C1,C2 端 子如图 7.2.1.2,只是不需要接 250Ω电阻。 7.2.3 连接继电器输出的仪表 当 PAC36P 连接继电器输出的仪表时，仪表可能是位式控制（ON/OFF） ，比例控制或 PID 控制。接线时没 有极性，阻抗不超过 10Ω。因为是弱电回路，要与强电回路分开以防噪声。
AL1,AL2,AL3： 报警输出公共端到过流、风扇及快熔
2.2 控制端子 有 20 个端子分上下两层。上列的端子是奇数号，下列的是偶数号。分别接控制信号、各种调节信号、报 警输出、自动功率调节信号、加热器断线报警输出等。 请参考接线表正确接线。 端子号 上 层 端子 1 3 5 7 9 11 13 端子代码 C1（＋） C2（－） R1 R2 R3 NC M 空端子 接手动及下限调节 主要功能 控制信号（＋） 控制信号（－） 外部限幅调节电位器接线端。如果不接电位器，R2－R3 应短接。
如果使用快熔，过流（约 130～150%）时断开以保护晶闸管器件并输出报警。当报警输出时，AL1 与 AL2 接通，否则 AL1 与 AL3 接通。
用端子 15（AL1）与端子 17（AL2）组成回路以便报警激活时开启报警回路。 用端子 15（AL1）与端子 19（AL3）组成回路以便报警激活时关闭报警回路。 7.3.4 加热器断线报警回路（选件） 如果安装了加热器断线报警，报警输出到端子 16（HB1）与端子 18（HB2） 。回路是常开的，报警输出时 接通。 8. 输出调节回路接线（选件） 8.1 自动功率调节电路 自动功率调节电路根据外部信号（仪表、PLC 等）自动调节最大输出功率，达到优化控制。 自动功率控制信号（4～20mA/0~10V）输入到端子 12（AP1）和端子 14（AP2） 。 控制信号接到 C1 与 C2 端子。 接线时注 意极性（继电器输出的仪表没有极性） 。 自动功率调节输入端子 自动功率调节信号输入到 AP1 和 AP2。 接线时注意极性。
2. 1～5V 输入（PAC36P 3 □□-） 如果仪表输出不是 1～5V 而是 4～20mA， 在 C1－C2 间并联一个 250 Ω电阻，将输入信号转化为 1～5V。 当 PAC36P 连接一台 仪表，为把 4～20mA 信号转化为 1 ～5V， 在输入端并联 250 Ω 电阻如左图。 250Ω电阻用±1%，1/2W 规格。
15 17 19 下 层 端子 2 4 6 8 10 12 14 16 18 20 3. 外形尺寸及重量
AL1（COM） AL2（NO） AL3（NC） S1 S2 CL1 CL2 CL3 AP1（＋） AP2（－） HB1 HB2 G
O.C/FUSE/FAN 报警输出公共端
开始输出限幅功能的外部同步信号 S1－S2 上电时短接 限流功能设置限定值连接端子
电流 20A 30A 45A 60A 90A 135A 180A 240A 300A
250
250
445
11
11
6.2 固定间距 如果需要安装多台调功器，间隔距离（大于 100mm）将使左侧和下方的接线操作更加方便。该距离也减少 下方调功器散出的热量对上方调功器的影响。
7. 接线与接线片尺寸 7.1 电源与负载回路接线与端子尺寸 接调功器电源回路时，请检查并确认相序（R－S—T） 。不允许试接或缺相。如果用调功器的 PL 指示灯检 查相序，不要接负载或断开输入信号。 当亮起绿灯时，相序正确。当红灯亮时，交换两条线。 7.1.1 20A 接线片 使用 20A 输出时，电源和负载都在调功器底部的 6 位端子排。
8.8 启动输出限制电路 本电路有两种用法。 运行中间可通过短接 S1-S2 端子限制输出。需要注意的是此时 S1－S2 开路调功器会因为有输出 限制而功率不足。 与外部信号同步操作： 如果在没有关断电源时改变负载，S1,S2 端子同步信号开路会降低输出，并在完成（同步）后继 续限制输出。 特性图
三相晶闸管调功器 PAC36P 系列使用说明书 1. 检查规格 PAC36P 代码
相位控制 3 1~5V DC 输入阻抗 200KΩ 4 4~20mA DC 接受阻抗 100Ω 控制输入 6 0~10V DC 输入阻抗 100Ω 9 其他 15 200~220V 16 220~240V 电源电压 17 380~400V 18 400~440V 380~440V / 电流容量 200~240V /电流容量 021 022 20 A 20 A 30 A 031 30 A 032 45 A 041 45 A 042 60 A 061 60 A 062 90 A 091 90 A 092 电流容量 135 A 131 135 A 132 180 A 181 180 A 182 240 A 241 240 A 242 300 A 301 300 A 302 450 A 451 450 A 452 600 A 601 600 A 602 0 恒电压 1 恒电流 反馈功能 2 恒功率 3 电压平方根 0 无 1 启动输出限制（0～60％，1～60s） 输出控制功能 2 电流限制 3 启动输出限制 + 电流限制 N 无 P 外部功率调节 M 手动调节 电流 / 电压输入 B 下限功率调节 外部功率调节 W 外部功率调节 + 手动调节 Y 外部功率调节 + 下限功率调节 P 外部功率调节 接点输入 H 上 / 下限功率调节 0 无 加热器断线报警 1 有（0～100％） 0 无 快熔 1 有 0 无 自动功率调节功能 4 4～20mA DC 接受阻抗：100Ω 6 0～10V DC 输入阻抗：200KΩ 0 无 特殊要求 9 请订货前说明 型号代码 PAC36P价格
1.
100%ON－OFF 类型
2.Biblioteka 带外部功率调节器3.
带上、下限功率调节器
：仪表输出接点 7.2.4 防过冲电路 1. 电压/电流接线 本方法可断开仪表控制信号以停止输出。
2. 继电器接线 在以下电路中，触点接到 M 端子（13）用以在发生 过冲时断开电路停止输出。如果接到仪表的输出继 电器中也有相同效果。
本特性计算内置 CT 反馈的实际电流值控制输出电 流到仪表给出的电流设置值。当输入定值信号时， 即使负载或电源发生波动的情况下，电流保持恒定。 因此本特性特别适用于铂、钼、钨、Supercantal 等 发热体。 注意： 会根据控制信号给出的电流值调节负载电压。请选 择调功器容量时与负载容量相适应。如果 30A 的负 载选择 60A 的调功器， 仪表控制信号的 0～50% （4～ 12mA）控制 0～30A 的输出。反之，如果 60A 的负 载使用 30A 的调功器，控制范围只有 0～30A。 带有恒电流控制功能的调功器适用于以下发热体： 带浪涌电流的发热体：铂、钼、钨及 Supercantal 电流变化很大的发热体：碳、盐浴炉 需要稳定电流：平板发热体 9.3 恒功率（功率反馈）控制 由于发热量与功率成正比，稳定的功率意味着稳定的温度。在使用 SiC 发热体时，本功能可在精确控 制中有效补偿发热体特性。 功率特性图 在本控制系统中，功率是调功器额定功率的 一半。 如左图， 曲线在 100%电压×50％电流与 50% 电压×100%电流的点之间，意味着控制范围 只有调功器额定功率的 50%。即 200V-100A 的调功器能控制 10KVA 的功率。 电流反馈特性
如特性图所示，电压反馈使输出电压随输入线性变 化。输出由电压控制器控制，即使初级电压发生波 动，次级电压变化平稳，小于初级电压变化范围的 2%（初级变化 10V 时次级变化小于 0.2V） ；是精确 控制的理想功能。
9.2 恒电流（电流反馈）控制 如电流反馈特性图，输出电流根据仪表输入信号被控制在预定水平。此时电压当然会变化。
8.2 外部功率调节器接线 通常外部功率调节功能用于调节位置与调功器位置分开的情况下。 本功能使用外部调节器（B10kΩ/VR）连接端子实现。在调功器订货之后也可以安装。
连接电流/电压输出的仪表
连接继电器输出的仪表
8.3 下限功率调节器接线 通常下限功率调节功能用于稳定输出，即使仪表控制信号是 0%。 连接电压/电流输出型仪表
自动功率调节功能的外接附加信号输入端子 加热器断线报警输出端子 接地
4. 电路原理图
5. 安装场地要求 安装场地的条件决定了调功器的可靠性和使用寿命，所以需要选择合适的环境。需要满足以下条件： 1） 环境温度不超过 40℃。 （环境温度绝对不能超过 50℃） 2） 湿度低于 90%（不结露） 。 3） 在安装地点不产生或存在易燃或削弱绝缘绝缘性的腐蚀性气体。 4） 可以安全地进行维护工作。 6. 固定 本装置可以固定在面板、墙、导轨等处。为了安全，应该固定在人不易进入的位置。 6.1 安装尺寸 20A， 30A， 45A， 60A， 90A， 450A，600A 135A，180A，240A，300A 尺寸 A 120 120 150 B 120 120 150 C 300 340 380 a 9 9 9 孔 b 9 9 9
9. 附加功能特性图 PAC36P 有多种规格（恒电流/恒功率/线性功率）反馈控制，可以适应多种工况而不需增加额外的装置。 反馈控制是另一个传感器将检测到的调功器内部晶闸管的电流、功率等，传送给控制板，控制板根据仪表 的控制信号和反馈值调节输出。 即使电源侧或负载侧电压发生波动， 输出也保持稳定。 这可以保证精确高效的控制和更好地适应负载特征。 9.1 恒电压（电压反馈）特性（标配） 电压反馈特性
上限调节/C－L：当继电器为 ON 时，输出可调节范围 0～100%。使功率适合设定温度。 下限调节/C－H：当继电器为 OFF 时，剩余输出是可调的。 由于调节器刻度为 0～100%，剩余输出由以下公式确定： 剩余输出＝上限刻度×下限刻度 例：当上限刻度＝70%，下限刻度＝40%，剩余输出＝70%×40%＝28% 8.7 电流限制调节器 有电流限制功能的调功器，外部电流限制调节器接在端子 CL1～CL3，如下图所示。 特性图
