腰椎椎弓根钉植入方法椎弓根!椎弓根钉打入可能最精确的方法骨科后进战友：1/医院手术室必须有C形臂X光机,如无,不要做!2/术前需要打钉的椎弓根均必须CT平扫,目的:1--常规排除椎弓根先天变异.2-测量椎弓根宽度以决定钉的直径.3-测量椎弓根与椎体纵轴所成的角度,即"e角"3/手术前,患者摆好体位后,C形臂X光机平行手术床拍摄患者脊柱侧位片,计算椎弓根与手术床垂线所成的角度,即"f角"4/进针点定位:暴露两侧关节突后,手术钳夹住关节突,拍摄脊柱正位片.根据椎弓根与钳的位置定位进针点.5/"椎弓根三维定向仪",是我们新近发明的.可以从相互垂直的两个面测量椎弓根进针的角度.因为在三维空间里,相互垂直的两个平面上的角度完全可以"钉死"任何一条线的空间角度,想一下!!!6/术中,椎弓根探针或三棱锥的方向被椎弓根三维定向仪读出的"f角""e角"所准确控制椎弓根钉打入的关键是"f角""e角"的术中如何掌握,如果你也能设计一种装置可以术中准确比对,你也可以说"椎弓根钉打入可能最精确的方法!!!!!"被找到了现在术中导航已经出现,是高科技.但不会很快普及.assenlee战友：一枚准确无误的椎弓根螺钉的植入取决于若干个参数：进钉点、e角、f角、螺钉直径、进钉深度。
后4个参数可在术前通过CT测量，或如楼主所言在，术中通过某种巧妙的装置和方法来准确把握，但唯独进钉点，是器械测量很难保证万无一失的。
也许只有最先进的计算机导航系统才能做到。
但在没有导航的情况下，只能凭借经验。
众所周知，不仅胸腰椎进钉点依据的骨性标志完全不同，不同的胸段也不同。
身边很多人觉得骨性标志最好找、最有把握的是L3~L4，但有时非常严重的腰椎退变，仍然会让人阴沟翻船。
本人见过很多例非常严重的关节突退变，关节突内聚、增生呈球形，向后向外增生突起的上关节突骨赘，其高度甚至几乎与棘突接近，什么“人字嵴”“副突”“外缘中线”“裤衩裤裆”的根本找不到！对这种情况，再好的小发明恐怕也帮不上忙，只能看术者经验了。
下颈椎经关节突关节椎弓根螺钉固定的可行性
ｓ ｐ ｉ ｎ ｅ ． Ｍｅ ｈｏ ｔ ｄ： Ｔ ｗｅ ｎ ｔ ｙ ｃ ａ ｄ ａ ｖ ｅ ｒ ｃ ｅ ｒ ｖ ｉ ｃ ａ ｌ ｓ ｐ ｉ ｎ ｅ ｓ ｗ ｅ ｒ ｅ ｄ ｉ ｓ ｓ ｅ ｃ ｔ ｅ ｄ， ｗ ｉ ｔ ｈ ｃ ａ ｒ ｅ ｔ ａ ｋ ｅ ｎ ｔ ｏ ｅ ｘ ｐ ｏ ｓ ｅ ｔ ｈ ｅ ｌ ａ ｔ ｅ ｒ ｌ ａ ｍａ ｓ ｓ ｅ ｓ ａ ｎ ｄ ｐ ｅ ｄ ｉ ｃ ｌ ｅ ｓ ． Ａｆ ｔ ｅ ｒ ｈｅ ｔ ｅ ｎ ｔ ｒ ａ ｎ ｃ ｅ ｐ ｏ ｉ ｎ ｔ ｏ ｆ ｔ ｒ ａ ｎ ｓ ａ ｒ ｔ ｉ ｃ ｕ ｌ ａ ｒ ｐ ｅ ｄ ｉ ｃ ｌ ｅ ｓ ｃ ｒ ｅ ｗ ｓ ｗ ａ ｓ ｄ ｅ ｔ ｅ ｒ ｍｉ ｎ ｅ ｄ， ｔ ｒ ａ ｎ ｓ ａ ｒ ｔ ｉ ｃ ｕ ｌ ａ ｒ ｐ ｅ ｄ ｉ ｃ ｌ ｅ ｓ ｃ ｒ ｅ ｗｓ ｗ ｅ ｅ ｉ ｒ ｎ ｓ ｅ ｒ ｔ ｅ ｄ ｐ ｏ ｓ ｔ ｅ ｉ ｒ ｏ ｒ ｕ ｎ ｄ ｅ ｒ ｖ ｉ ｓ ｕ ｌ ａ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｆ ｒ ｏ ｍ Ｃ３ ／ ４ ｔ ｏ Ｃ ６ ／ ７ ． Ｔ ｈ ｅ ｎ ｔ ｈ ｅ ａ ｎ ｇ ｌ ｅ ａ ｎ ｄ ｔ ｈ ｅ ｌ ｅ ｎ ｇ ｔ ｈ ｏ ｆ ｔ ｈ ｅ ｔ ｒ ａ ｎ ｓ ａ ｒ ．
【 Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ 】 ０ｂ ｊ ｅ ｃ ｔ ｉ ｖ ｅ ： Ｔ ｏ ｓ ｔ ｕ ｄ ｙ ｔ ｈ ｅ ｔ ｈ ｅ ｆ ｅ ａ ｓ ｉ ｂ ｉ ｌ ｉ ｔ ｙ ａ ｎ ｄ ｔ ｈ ｅ ｔ ｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ ｐ ａ ｒ ａ ｍ ｅ ｔ ｅ ｒ ｓ ｉ ｎ ｐ ｏ ｓ ｔ ｅ ｉ ｒ ｏ ｒ ｔ ｒ ａ ｎ ｓ ａ ｒ ｔ ｉ ｃ ｕ ｌ ａ ｒ
１ ＇ Ｉ Ｉ ｅ ｆ ｅ ａ ｓ ｉ ｂ ｉ ｌ ｉ ｔ ｙ ｏ ｆ ｔ ｈ ｅ ｆ ｅ ａ ｓ ｉ ｂ ｉ ｌ ｉ ｙ ｏ ｔ ｆ ｐ ｏ ｓ ｔ ｅ ｒ ｉ ｏ ｒ ｃ ｅ ｒ ｖ ｉ ｃ ａ ｌ ｔ ｒ ａ ｎ ｓ ａ ｒ ｔ ｉ ｃ ｕ ｌ ａ ｒ ｐ ｅ ｄ ｉ ｃ ｌ ｅ ｓ ｃ ｒ ｅ ｗ ｉｘ ｆ ａ ｔ ｉ ｏ ｎ ／ ＬＩ Ｕ Ｇｕ ａ ｎ ｙ ｉ 。
骨水泥强化椎弓根螺钉
骨水泥强化椎弓根螺钉简介骨水泥强化椎弓根螺钉是一种用于治疗脊椎疾病的外科手术器械。
该器械由骨水泥和椎弓根螺钉组成，可以通过固定和加固脊椎结构，达到治疗和稳定脊柱的效果。
本文将介绍骨水泥强化椎弓根螺钉的原理、使用方法以及其在临床应用中的优势和风险。
原理骨水泥强化椎弓根螺钉的原理主要基于以下几点：1.切除椎弓根突：手术中会切除部分椎弓根突，以提供插入螺钉的通道。
2.插入螺钉：通过特殊的手术工具，将椎弓根螺钉螺旋地插入到椎弓根内部。
3.注射骨水泥：通过注射器将骨水泥注入到椎弓根内部，填充空隙并强化螺钉的稳定性。
4.固定脊椎：骨水泥固化后，会形成一个坚实的骨结构，增加螺钉与椎骨之间的力学连接，从而稳定脊椎，达到治疗效果。
使用方法以下是骨水泥强化椎弓根螺钉的使用方法：1.手术准备：患者需要进行骨密度检查，确保骨质良好。
术前需要进行全面评估，包括病史、体格检查、影像学检查等，以确定手术适应症和手术方案。
2.手术操作：患者在全身麻醉下，通过背部切口进入手术部位。
医生根据预先设计的手术方案，依次进行切除椎弓根突、插入螺钉和注射骨水泥。
3.恢复和康复：手术后需要密切观察患者的术后恢复情况，进行相应的康复训练和功能锻炼。
患者需遵医嘱，避免剧烈活动和劳累。
临床应用骨水泥强化椎弓根螺钉在脊椎外科中有广泛的应用，主要用于以下情况：1.椎体压缩骨折：在老年人中，由于骨质疏松等原因，容易发生椎体压缩骨折。
使用骨水泥强化椎弓根螺钉进行治疗，可以减轻疼痛、稳定脊柱。
2.脊柱肿瘤：肿瘤可以破坏椎骨的结构，导致脊柱不稳定。
利用骨水泥强化椎弓根螺钉可以固定脊柱，减少疼痛，延缓病情进展。
3.脊柱侧凸：脊柱侧凸是一种常见的脊柱畸形，会导致脊柱曲度增加，影响身体形态和功能。
通过骨水泥强化椎弓根螺钉进行矫正手术，可以稳定脊柱并减轻症状。
优势和风险骨水泥强化椎弓根螺钉相比传统的手术方法具有以下优势：•微创性手术：手术创伤小，恢复快。
•快速疼痛缓解：骨水泥填充后可以迅速缓解患者的疼痛。
常用螺钉标准尺寸规格表
三、螺钉选用注意事项
1. 根据连接零件的材料、厚度和连接强度要求，选择合适的螺钉直径和长度。
2. 根据连接部位的空间限制，选择合适的头部形状和尺寸。
3. 根据连接部位的拧紧力矩要求，选择合适的螺距。
机器螺钉是一种用于连接机器零部件的螺钉，其头部形状有圆柱形、盘头形、六角形等。其标准尺寸规格如下：
（1）直径：M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M16、M20、M24、M30等。
（2）长度：4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm等。
（1）直径：M2、M2.5、M3、M4、M5、M6、M8、M10、M12等。
（2）长度：4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm、30mm等。
（3）螺距：0.5mm、0.7mm、1mm、1.25mm、1.5mm、1.75mm、2mm、2.5mm、3mm等。
5. 机器螺钉
（2）长度：4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm等。
（3）螺距：0.5mm、0.7mm、15mm、3mm、3.5mm、4mm等。
4. 自攻螺钉
自攻螺钉是一种具有自攻性能的螺钉，其头部通常为圆柱形或盘头形。其标准尺寸规格如下：

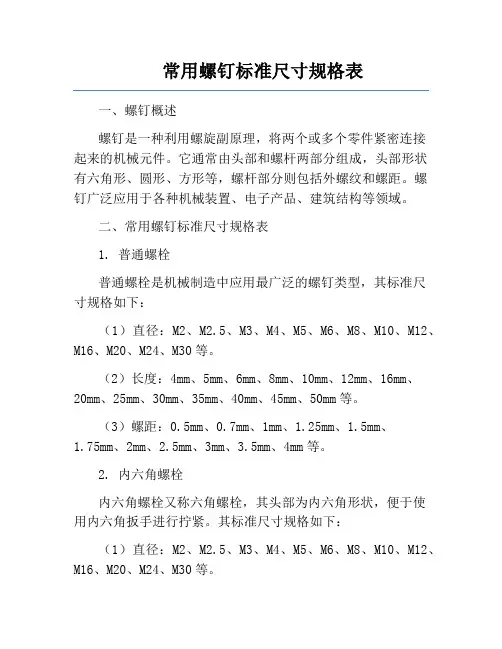

常用螺钉标准尺寸规格表
