挡烟垂壁安装工程安全技术交底
挡烟垂壁的技术交底
3、档烟垂壁的高度为800mm，由板底或梁底下返800mm，根据尺寸切割方管，焊接骨架，骨架焊接节点要满焊，保证骨架牢固，焊接点要按要求涂刷防锈漆。
4、用自攻螺丝固定水泥加压板，防火板按实际尺寸切割，安装时保证板面平整，接缝小于2mm。
B.表面应平整光滑、色泽一致、洁净，接缝应均匀、顺直。
C.档烟垂壁的孔洞、槽、盒应位置正确、套割方正、边缘整齐。
D.安装允许偏差和检验方法应符合下表的规定。
E.安装允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
立面垂直度
3
用2m垂直检测尺检查
2
表面平整度
3
用2m靠尺和塞尺检查
3
阴阳角方正
3
用直角检测尺检查
4
接缝高低差
2
用钢直尺和塞尺检查
四、成品保护：
1、施工中合理安排工序，严禁颠倒工序作业。
2、在防火门上部安装时，施工人员一定要做好防火卷帘上部封箱的成品保护工作，防止破坏防火卷帘。
3、施工区域内道路地面和两侧的围屏已施工完毕，加工制作焊接时一定要进行必要的覆盖，做好成品的保护工作。
六、安全技术要求：
1、材料的码放：各种材料进场后，经检验合格后，码放在指定的存放区。
2、进入施工现场必须戴好安全帽，高空作业必须系好安全带。
3、施工现场不许吸烟，电气焊等明火作业开用火证，并应有灭火措施。
4、操作工人严格执行“活完料净场地清”，并设专人、定时地进行场地清理、洒水工作，保持现场清洁。
技术负责人：交底人:被交底人：
技术交底记录

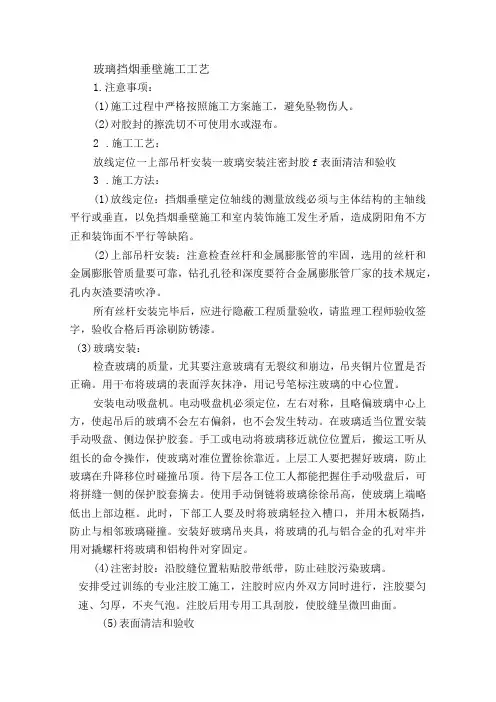

玻璃挡烟垂壁施工工艺
玻璃挡烟垂壁施工工艺1.注意事项：(1)施工过程中严格按照施工方案施工，避免坠物伤人。
(2)对胶封的擦洗切不可使用水或湿布。
2.施工工艺：放线定位一上部吊杆安装一玻璃安装注密封胶f表面清洁和验收3.施工方法：(1)放线定位：挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。
(2)上部吊杆安装：注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹净。
所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。
(3)玻璃安装：检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。
用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。
安装电动吸盘机。
电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。
在玻璃适当位置安装手动吸盘、侧边保护胶套。
手工或电动将玻璃移近就位位置后，搬运工听从组长的命令操作，使玻璃对准位置徐徐靠近。
上层工人要把握好玻璃，防止玻璃在升降移位时碰撞吊顶。
待下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。
使用手动倒链将玻璃徐徐吊高，使玻璃上端略低出上部边框。
此时，下部工人要及时将玻璃轻拉入槽口，并用木板隔挡，防止与相邻玻璃碰撞。
安装好玻璃吊夹具，将玻璃的孔与铝合金的孔对牢并用对撬螺杆将玻璃和铝构件对穿固定。
(4)注密封胶：沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。
安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。
注胶后用专用工具刮胶，使胶缝呈微凹曲面。
(5)表面清洁和验收将玻璃内外表面清洗干净。
再一次检查胶缝并进行必要的修补。
整理施工记录和验收文件，积累经验和资料。
技术措施:(1)使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等对施工放线进行复核。
挡烟垂壁安全技术交底模板
一、交底项目：挡烟垂壁安装与施工二、交底目的：确保挡烟垂壁安装与施工过程中的安全，提高施工质量，保障人员生命财产安全。
三、交底对象：施工人员、监理人员、管理人员四、交底内容：1. 挡烟垂壁概述挡烟垂壁是一种在火灾时能够阻止烟和热气体水平流动的垂直分隔物，是划分防烟分区的主要措施。
挡烟垂壁由不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，形成一定的蓄烟空间。
2. 挡烟垂壁安装要求（1）挡烟垂壁安装前，应确保施工场地平整、清洁，无障碍物。
（2）挡烟垂壁安装时，应严格按照设计图纸和规范要求进行，确保挡烟垂壁的位置、高度、角度等符合要求。
（3）挡烟垂壁安装过程中，应确保其与吊顶、梁等结构连接牢固，防止因连接不牢固导致挡烟垂壁脱落。
（4）挡烟垂壁安装完成后，应对其进行外观检查，确保挡烟垂壁表面平整、无破损。
3. 挡烟垂壁施工安全注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工过程中，应注意高处作业安全，严禁站在不稳定的平台上作业。
（3）施工人员应遵守施工现场的安全规定，不得擅自移动、拆卸安全防护设施。
（4）施工过程中，应保持施工现场整洁，及时清理施工垃圾，防止绊倒、滑倒等事故发生。
（5）施工过程中，如发现异常情况，应立即停止施工，并报告相关管理人员。
4. 挡烟垂壁施工质量要求（1）挡烟垂壁安装应平整、牢固，无变形、扭曲现象。
（2）挡烟垂壁与吊顶、梁等结构的连接应牢固，无松动、脱落现象。
（3）挡烟垂壁表面应平整、光滑，无划痕、破损等缺陷。
（4）挡烟垂壁安装完成后，应进行试运行，确保其功能正常。
五、交底人：XXX六、交底日期：XXXX年XX月XX日七、接受人：施工人员、监理人员、管理人员八、注意事项1. 施工过程中，应严格按照安全技术交底执行，确保施工安全。
2. 施工人员应熟练掌握挡烟垂壁安装技术，提高施工质量。
3. 施工现场应加强安全管理，定期检查施工安全设施，确保施工安全。
挡烟垂壁技术交底大全
《建筑钢结构焊接技术规程》JGJ81-2002
《施工现场临时用电安全技术规》JGJ46-2005
地铁2号线一期工程公共区装饰装修工程施工组织设计
交底容：
1、施工准备
1.1技术准备：
1.施工现场轴线、标高控制线已交接并完成校核复测。
2.深化、节点图纸齐全，具备指导施工条件。
4.3硅酸钙板表面平整度±2mm，双面硅酸钙板错缝处理。
5、材料搬运及码放：
5.1 大宗材料如角钢验收合格，从通风井吊运到站厅层，由班组组织人员接应搬运到仓库或指定位置，码放整齐。按照公司物资堆放标准堆放，并设置标示牌。
5.2当日施工完成后，现场需保持清洁，做到工完场清，所有材料及肥料必须码放整齐。
鲁JJ-005
工程名称
市地铁2号线一期工程公共区装饰装修三标段
施工单位
中建三局装饰设计工程
交底部位
海川路站
工序名称
挡烟垂壁施工
交底提要：
角钢相关材料、机具准备、质量要求及施工工艺。
引用规程：
市地铁2号线一期工程施工图设计
市地铁2号线一期工程公共区域装Fra bibliotek装修工程施工技术规格书
《建筑装饰装修工程质量验收规》（GB50210-2013）
1、挡烟垂壁节点图：
2、挡烟垂壁详图
3、挡烟垂壁定位图（见附图）
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
省建设工程质量监督总站监制
6.4工地所有未用完材料，必须当天归库，不得随意丢弃；工地各种电缆、电线必须按临电施工方案布置，不得乱拉乱搭。
挡烟垂壁施工工艺
4）在玻璃适当位置安装手动吸盘、侧边保护胶套。玻璃上的手动吸盘可使在玻璃就位时，在不同高度工作的工人都能用手协助玻璃就位。
A
铝合金吊件∙ħ
M8*Sβ⅛4
吊攻一
央■一火改一
<B⅛⅛M⅛J1来自8Λ—r
2
玻璃安装就位
1）高空作业的工具和零件要有工具包和可靠放置，防止物件坠落伤人或击破玻璃。待一切检查完毕后吊装玻璃。
2）再•次检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。
挡烟垂壁施工工艺
1）施工工艺流程
放线定位安装吊杆玻璃安装就位
2）施工要点及方法
序号
施工工序
施工要点及方法
示意图
1
挡烟垂壁基层安装
1）按照施工图纸的首先进行放线，确定挡烟垂壁的位置。
2）弹线确保基层固定点在一条直线上，采用膨胀螺栓将吊件固定在结构上。
3）夹层防火玻璃打孔后采用对穿螺栓吊挂的方式与铝合金吊件进行安装固定,
挡烟垂壁及防火隔断施工技术交底
电焊机、无齿锯、电锤、扳手、螺丝刀等
2、作业条件
结构施工完成已具备挡烟垂壁及防火卷帘门隔断施工条件。
其他工序已施工完成，不影响挡烟垂壁及防火卷帘门隔断施工。
施工现场已具备临时施工用电条件。
施工材料进场并验收合格。
三、施工工艺
1、挡烟垂壁施工工艺流程：
放线定位→材料下料→骨架安装→面板安装→接缝处理→防火涂料喷涂→验收
2、防火卷帘门隔断施工工艺流程：
材料下料→骨架安装→内侧水泥加压板安装→防火棉填充→外侧面板安装→接缝处理→防火涂料喷涂→验收
材料下料
参照挡烟垂壁材料下料
骨架安装
参照挡烟垂壁骨架安装方法，钢板中心间距为1.5米，骨架之间上下加[100*50的天、地龙骨，间距0.4m。
内测水泥加压板安装
骨架安装完成并验收合格后，即可安装内侧12mm厚水泥加压板，并用自攻螺丝固定在镀锌方管上，自攻螺丝固定间距应不大于0.4m，接缝两边应各固定一排螺丝。
交底内容：
一、工程概况
本标段交通联系通道全长449.368m(桩号1+976.775-1+426.143)，出入口全长314.441m，J2通道全长73.246m。其中设置挡烟垂壁9道，防火卷帘门隔断13处，具体位置如下：
挡烟垂壁位置分布表
序号
仓段
位置桩号
编号
1
B3-1
环隧桩号 0+980.83
挡烟垂壁12
特殊部位处理
挡烟垂壁在800*100桥架处的处理：将挡烟垂壁断开，桥架在挡烟垂壁断开处用防火枕和防火胶泥封堵。
挡烟垂壁在200*100桥架及消防管道处的处理：将水泥加压板套割，套割缝隙不得大于5mm，挡烟垂壁不断开，套割缝隙用防火胶泥封堵。
挡烟垂壁安装安全技术交底模板
一、工程名称：XXX工程二、施工单位：XXX公司三、建设单位：XXX单位四、施工时间：2023年X月X日至2023年X月X日五、接受交底人员：施工班组长、施工人员六、交底内容：1. 挡烟垂壁安装前，施工人员必须对施工现场进行仔细检查，确保施工环境安全，无安全隐患。
2. 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品，严格遵守操作规程。
3. 挡烟垂壁安装过程中，施工人员应按照设计图纸和施工方案进行操作，确保安装质量。
4. 挡烟垂壁安装前，应先进行试装，检查垂壁的尺寸、形状、位置是否符合要求，如有问题，应及时进行调整。
5. 挡烟垂壁安装时，应注意以下几点：（1）安装前，施工人员应先清理安装区域，确保无杂物、积水等。
（2）安装时，应先固定一端，再逐步调整垂壁的垂直度，确保垂壁安装平稳。
（3）安装过程中，如需使用电动工具，应确保电动工具绝缘良好，操作人员应穿戴绝缘手套。
（4）安装过程中，如需进行高空作业，应搭设安全防护设施，施工人员必须佩戴安全带，确保安全。
6. 挡烟垂壁安装完成后，施工人员应进行自检，检查垂壁的安装质量，如有问题，应及时整改。
7. 挡烟垂壁安装过程中，如发现以下情况，应立即停止施工，并报告现场负责人：（1）垂壁材料出现破损、变形等问题。
（2）安装过程中发现安全隐患。
（3）施工人员受伤或发生意外事故。
8. 挡烟垂壁安装完成后，施工人员应清理施工现场，确保无遗留垃圾、杂物。
9. 施工人员应遵守施工现场各项规章制度，不得擅自离岗、脱岗。
10. 施工过程中，如遇到特殊情况，应及时向现场负责人汇报，并采取相应措施。
七、安全注意事项：1. 施工人员必须遵守国家有关安全生产的法律法规，提高安全意识。
2. 施工过程中，严禁酒后作业、疲劳作业。
3. 严格遵守施工现场各项规章制度，确保施工安全。
4. 加强施工现场安全检查，及时发现并消除安全隐患。
5. 加强施工人员安全教育，提高施工人员安全技能。
6. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
挡烟垂壁作业安全技术交底模板
一、工程名称：___________二、交底日期：____年__月__日三、施工单位：___________四、施工班组：___________五、项目负责人：___________六、安全员：___________七、交底内容：一、作业前准备1. 检查施工现场环境，确保作业区域安全，无火灾、爆炸等危险因素。
2. 作业人员必须经过专业培训，熟悉挡烟垂壁的安装、调试及维护操作。
3. 作业前，应对挡烟垂壁进行外观检查，确保无破损、变形等缺陷。
4. 检查作业工具、设备是否齐全、完好，如有损坏应及时更换。
5. 作业区域应设置警示标志，提醒过往人员注意安全。
二、安全技术措施1. 作业人员必须佩戴安全帽、防尘口罩、防滑鞋等个人防护用品。
2. 作业人员应遵守高空作业安全规定，正确使用安全带，确保安全。
3. 高空作业时，作业人员应系好安全带，并检查安全带是否牢固可靠。
4. 作业过程中，应保持操作平稳，严禁攀爬、跳跃等危险动作。
5. 作业过程中，如遇大风、雨、雪等恶劣天气，应立即停止作业，确保安全。
6. 作业区域应设置警戒线，严禁无关人员进入。
7. 作业人员应掌握火灾应急处理知识，提高火灾应急处置能力。
三、作业步骤1. 根据施工图纸和现场实际情况，确定挡烟垂壁的安装位置和高度。
2. 将挡烟垂壁放置在安装位置，确保挡烟垂壁水平、垂直。
3. 使用专用工具，将挡烟垂壁固定在吊杆上。
4. 调整挡烟垂壁的倾斜角度，使其符合设计要求。
5. 检查挡烟垂壁的安装质量，确保无松动、变形等缺陷。
6. 完成安装后，进行试运行，检查挡烟垂壁的性能。
四、注意事项1. 作业过程中，如发现挡烟垂壁有松动、变形等缺陷，应立即停止作业，进行修复。
2. 作业过程中，如遇特殊情况，应立即报告项目负责人，采取相应措施。
3. 作业完成后，清理现场，确保无杂物、安全隐患。
4. 作业人员应保持良好的工作状态，严禁酒后作业。
5. 作业人员应定期参加安全教育培训，提高安全意识。
