电动车制动灯不亮的原因与维修方法
电动车常见故障及排除方法
电动车常见故障及排除方法-①：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。
如电机运转，则为刹把故障，应更换刹把。
②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。
如电压无变化且小于1V，则为转把故障或转把线有短路。
如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。
如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。
③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。
如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。
④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。
检查控制器转把电源电压（接转把的红、黑线），正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。
⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路？否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。
2、电机时停时转（1）故障原因①电池电压在欠压临界状态。
②电池接头接触不良。
③调速转把线线要断未断。
④刹车断电开关出现故障。
⑤电源锁损坏接触不良。
⑥线路接插件接插不良。
⑦控制器内元件焊接不牢。
⑧电机内炭刷及导线线组有虚焊。
（2）故障排除①检测电池电压，给电池补充电。
②调整或更换插头。
③重新连接调速转把引线。
④调整或更换刹车断电开关。
电动车常见故障检修要点
维护仪：马友涛
DY
泥瓦碰前立管
后泥瓦与外胎
注：1、电机故障
电机出现故障：不转
●有刷电机：碳刷坏/连线坏用万用表测试线路正负，如不通路说明碳刷坏/连线坏。
●无刷电机：相线坏/绕组短路用万用表测试你三线绕组，如不通说明相线坏/绕组断开；如通但三线阻值不同说明此相绕组烧坏
●无刷电机：霍尔问题霍尔击穿：上电之后用手转动电机并测试霍尔输出信号应在0-5V之间变化，否则击穿；
霍尔问题霍尔测试：用万用表二极管档，红表笔对黑线，黑表笔对黄绿蓝信号线测试电压应在500-700之间且三线测试电压几乎接近，否则霍尔坏。

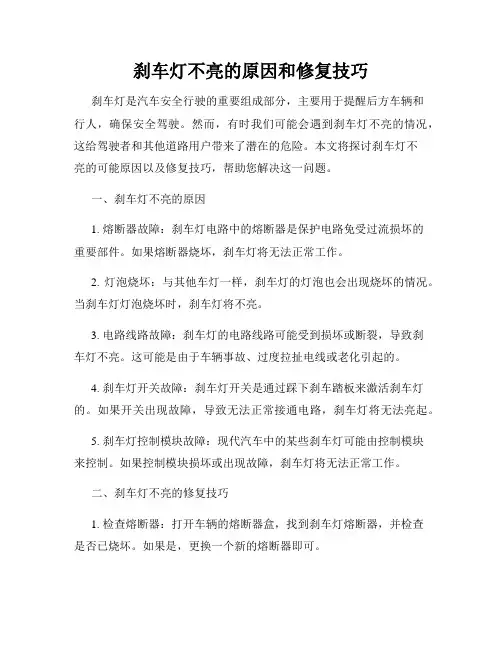

刹车灯不亮的原因和修复技巧
刹车灯不亮的原因和修复技巧刹车灯是汽车安全行驶的重要组成部分，主要用于提醒后方车辆和行人，确保安全驾驶。
然而，有时我们可能会遇到刹车灯不亮的情况，这给驾驶者和其他道路用户带来了潜在的危险。
本文将探讨刹车灯不亮的可能原因以及修复技巧，帮助您解决这一问题。
一、刹车灯不亮的原因1. 熔断器故障：刹车灯电路中的熔断器是保护电路免受过流损坏的重要部件。
如果熔断器烧坏，刹车灯将无法正常工作。
2. 灯泡烧坏：与其他车灯一样，刹车灯的灯泡也会出现烧坏的情况。
当刹车灯灯泡烧坏时，刹车灯将不亮。
3. 电路线路故障：刹车灯的电路线路可能受到损坏或断裂，导致刹车灯不亮。
这可能是由于车辆事故、过度拉扯电线或老化引起的。
4. 刹车灯开关故障：刹车灯开关是通过踩下刹车踏板来激活刹车灯的。
如果开关出现故障，导致无法正常接通电路，刹车灯将无法亮起。
5. 刹车灯控制模块故障：现代汽车中的某些刹车灯可能由控制模块来控制。
如果控制模块损坏或出现故障，刹车灯将无法正常工作。
二、刹车灯不亮的修复技巧1. 检查熔断器：打开车辆的熔断器盒，找到刹车灯熔断器，并检查是否已烧坏。
如果是，更换一个新的熔断器即可。
2. 更换灯泡：根据车辆的使用说明书或维修手册，找到刹车灯灯泡的位置。
使用正确的工具打开灯泡的保护罩，将烧坏的灯泡取出，并插入一个新的刹车灯灯泡。
3. 检查电路线路：检查刹车灯电路线路是否有损坏或断裂。
如果发现问题，可以使用绝缘胶带或相应的维修工具修复电线。
4. 更换刹车灯开关：如果刹车灯开关损坏，需要找到相应的备件并进行更换。
如果您不熟悉车辆维修，请咨询专业的汽车技师。
5. 修复刹车灯控制模块：如果刹车灯控制模块出现故障，可能需要将车辆送至专业维修店进行修复或更换。
无论您使用哪种修复技巧，建议在进行修复工作之前，您应该确保您具备足够的认知和技术知识，或寻求专业技师的帮助。
对于一些较为复杂的问题，最好将车辆送至专业的维修店进行检查和修复。
总结：刹车灯不亮可能是由于熔断器故障、灯泡烧坏、电路线路故障、刹车灯开关故障或刹车灯控制模块故障引起的。

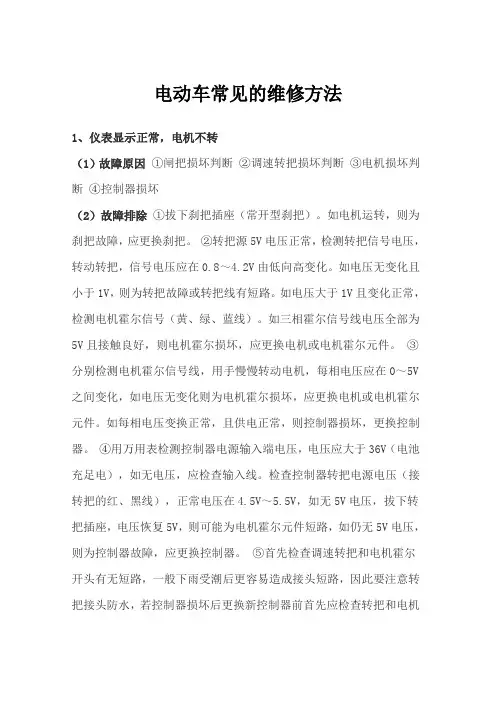

电动车常见的维修方法
电动车常见的维修方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。
如电机运转，则为刹把故障，应更换刹把。
②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。
如电压无变化且小于1V，则为转把故障或转把线有短路。
如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。
如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。
③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V 之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。
如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。
④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。
检查控制器转把电源电压（接转把的红、黑线），正常电压在4.5V～5.5V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。
⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路？否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。
2、电机时停时转（1）故障原因①电池电压在欠压临界状态。
②电池接头接触不良。
③调速转把线线要断未断。
④刹车断电开关出现故障。
⑤电源锁损坏接触不良。
⑥线路接插件接插不良。
⑦控制器内元件焊接不牢。
⑧电机内炭刷及导线线组有虚焊。
（2）故障排除①检测电池电压，给电池补充电。
②调整或更换插头。
③重新连接调速转把引线。
④调整或更换刹车断电开关。
⑤更换电源锁。
⑥重新插接线路。

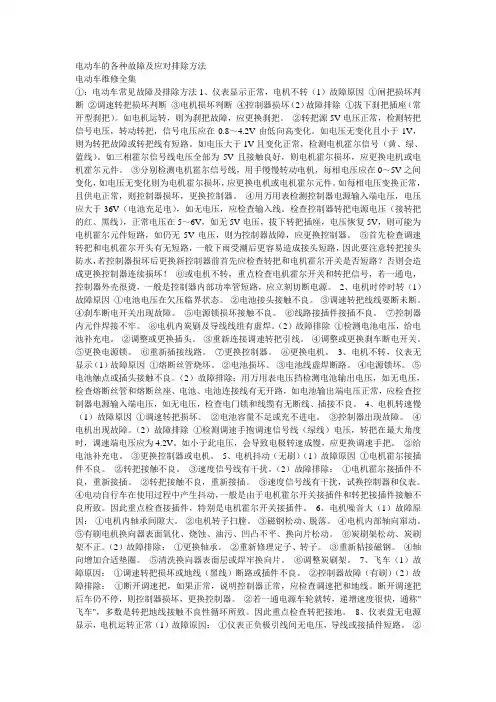

电动车的各种故障及应对排除方法
电动车的各种故障及应对排除方法电动车维修全集①：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。
如电机运转，则为刹把故障，应更换刹把。
②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。
如电压无变化且小于1V，则为转把故障或转把线有短路。
如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。
如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。
③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。
如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。
④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。
检查控制器转把电源电压（接转把的红、黑线），正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。
⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路？否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。
2、电机时停时转（1）故障原因①电池电压在欠压临界状态。
②电池接头接触不良。
③调速转把线线要断未断。
④刹车断电开关出现故障。
⑤电源锁损坏接触不良。
⑥线路接插件接插不良。
⑦控制器内元件焊接不牢。
⑧电机内炭刷及导线线组有虚焊。
（2）故障排除①检测电池电压，给电池补充电。
②调整或更换插头。
③重新连接调速转把引线。
④调整或更换刹车断电开关。
电动车常见故障及维修方法大全
电动车常见故障及维修方法大全一、电动车常见故障1. 电池问题：电动车的电池是其核心部件，如果电池出现问题，会导致车辆无法启动或者行驶时间变短。
2. 转向系统问题：转向系统是控制车辆方向的关键部件，如果出现问题，会导致车辆转向不灵活或者无法转向。
3. 刹车系统问题：刹车系统是保证行驶安全的重要部件，如果出现故障，会导致刹车失灵或者制动力不足。
4. 轮胎问题：轮胎是直接接触地面的部件，如果轮胎损坏或者气压不足，会影响行驶稳定性和安全性。
5. 电机问题：电机是驱动车辆前进的关键部件，如果出现故障或者损坏，会导致车辆无法行驶。
二、电动车维修方法1. 电池维护：定期检查电池状态和充电情况，并及时更换老化的电池。
在充电时要使用原装充电器，并注意避免过度放电和过度充电。
2. 转向系统维护：定期检查转向系统零部件的紧固情况和润滑情况，并及时更换磨损的部件。
避免长时间过度转向和碰撞。
3. 刹车系统维护：定期检查刹车系统的制动力和制动距离，并及时更换磨损的刹车片。
避免长时间高速行驶和急刹车。
4. 轮胎维护：定期检查轮胎气压和磨损情况，并及时更换老化的轮胎。
避免行驶过程中碰撞或者擦伤路面障碍物。
5. 电机维护：定期检查电机运行状态和散热情况，并及时清理电机周围的杂物。
避免长时间高速行驶和过度负载。
三、常见故障解决方法1. 电池无法启动：检查电池是否接触不良或者放电过度，可以尝试使用外置充电器进行充电或者更换新的电池。
2. 转向不灵活：检查转向系统零部件是否松动或者润滑不良，可以尝试重新调整转向系统或者更换新的零部件。
3. 刹车失灵：检查刹车系统零部件是否磨损或者制动液是否不足，可以尝试更换新的刹车片或者添加制动液。
4. 轮胎漏气：检查轮胎是否有明显的擦伤或者裂纹，可以尝试修补轮胎或者更换新的轮胎。
5. 电机无法启动：检查电机是否过度负载或者散热不良，可以尝试降低负载或者清理电机周围的杂物。
四、维修注意事项1. 安全第一：在进行维修时一定要注意安全，避免发生意外事故。
电动车常见故障及维修技巧
电动车常见故障及维修技巧1、电池充不上电或充不足电① 主要检查是否存在接触不良现象，包括电池保险管与保险座之间是否接触良好，充电器与电源接触是否良好。
② 如果都接触良好的话，则需要检查电池保险盒内的保险丝有没有断，断了的话就需要更换保险管。
③ 还有一种情况就是充电器指示灯造成的假充满，需要更换新的充电器。
2、电池充满电后，却跑不了多久这种情况有可能是电池老化造成的，需要更换或者修复电池。
如果电池没问题，可能是由于电机部分短路，电流过大，需要更换新电机。
3、下雨后电机不转检查控制器是否被水浸，如果进水，应该是防飞车保护在起作用，清除转把插件污泥和水分后故障就能将故障排除。
4、起步或转弯时明显感觉车身发抖① 检查方向把与立杆连接螺杆螺母是否松动② 检查立杆与车架套筒连接处定位大螺母很薄的，两个，俗称前叉九件套是否松动，如有，适当拧紧③ 根据使用时长，判断是否因为九件套上下滚珠磨损④ 检查前轮定位轴两端螺母是否松动5、骑行时感觉整车有不明原因颤抖速度越快、震感越强① 检查前后轮胎是否气压过高② 检查前后减震是否有良好回弹性③ 空转前后轮，仔细确认是否有明显轴向串动性左右摆动，如有，更换轴承④ 检查前后轮胎是否有明显跑偏左右胎面与轮毂不对称，如有，放气后重新定位安装。
并对因为长时间畸形受压导致已经变形的轮胎予以更换。
6、仪表盘电源指示灯不亮，电机运转正常重新插接表盘正负极引线，无法解决的话需要更换正负极线或者更换发光管。
7、电机不转① 打开电门锁向前转动，轮子转动顺利，就说明电动车控制器功率管没有损坏，这样就能基本断定控制器没有损坏。
向后转有阻力，说明刹车电路故障。
② 若以上方法还是没能解决故障，则需要检查电机霍尔线，整理插件，排查是否接触不良。
③ 若霍尔线正常，检测电门锁线对地线之间的电压，若没有电压，则判定保险管熔丝断，应换保险管，电线脱落，焊断头或者应换新线。
8、打开电门锁接通电源后，电机立即旋转判断是否为调速手柄损坏，需要更换新的调速手柄。
电动车常见问题维修
前期无刷控制器粗红线、粗黑线为电源接口，现在新型无刷控制器还有一根小电流锁线，一般为细红线或细黄线，具体连接方式是：粗红线与电源正极的一个接头相连，小电流锁线与电源正极的另一个通过电源锁的橙色接头相连，粗黑线直接与电源负极线相连。
六芯塑料插接件为电机信号接口，细红线为6.25-5伏的参考电源，细黑线为地线，细黄线、细绿线、细兰线分别为三相霍尔信号线。
九芯塑料插接件为转把与刹把信号接口。
细红线：转把与刹把共用正极线，与细黑线电压为5-6伏。
细黑线：转把与刹把共用负极线，与细红线电压为5-6伏。
细黄线：转把调速信号线，与细黑线电压为1-4.2或4.8伏。
细紫线：刹把刹车断电信号线，与细黑线电压为5-6伏，不刹车电压为0时是刹车常断电。
以上四种线的颜色与功能在所有控制器中都是一样的（前期DY系列控制器除外）在九芯塑料插接件中还有一种线为速度表速度信号线，一般为兰色线，也有是咖啡色线。
无刷控制器的主要参数额定电压36或48V欠压保护值31.5 ± 0.5或42± 0.5V过流保护值12土1A或15± 1A辅助电源5V或5.7V调速输入电压1-4.2V或1-4.8V正向控制方式断电刹车输入电子低电位小电流线：小电流线都是与电源锁橙色线相连的，一般情况为细橙色，也有细红色，如果将小电流线与粗红电源主线交换位置连接则将造成自放电现象。
第二节工作原理及主要元件无刷控制器工作原理：无刷直流电机中的位置传感器检测转子磁场相对于定子绕组的位置，并输出霍尔信号到MC33035，使主控芯片MC33035在确定的相对位置上输出六路控制信号，控制信号通过IR2103缓存，控制功率管在转子的适当位置导通或截止，从而控制各电枢绕组的电流，随着转子的位置改变按一定的顺序进行换流，从而保证每个磁极下电流方向不变，实现了没有电刷的无接触式换向。
当刹车、欠压、过流发生时，MC33035的第七脚电压由高变低，封锁输出，电机停转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动自行车制动灯不亮的原因分析及处理
该车制动时制动灯不亮，而电喇叭、转向灯能正常工作，则说明该故障的原因为制动信号装置。
造成制动灯不亮的原因有以下几点：
(1)制动灯烧毁。
(2)制动灯与其灯座接触不良或灯座触点严重错位。
(3)制动灯座搭铁不良。
(4)前、后制动开关损坏。
(5)制动灯电路某处断路或接触电阻过大。
制动灯不亮的故障检修方法如下：
①拆下尾灯灯罩，检查制动灯/尾灯是否烧毁。
若制动灯/尾灯烧毁，应予以更换。
若制动灯/尾灯未烧毁，则应打开电源开关，握紧前制动握把或踏下后制动踏板，用万用表的直流电压50v档，测量制动灯座内电源触点的对地（车体）电压。
若无电压显示，则表明制动灯的电源线有故障，应逐段进行检查。
若电压正常，用万用表测量制动灯座内电源触点对灯座的电压．这时若无电压显示，则表明灯座搭铁不良，应检查制动灯座搭铁是否可靠。
②检查制动开关。
打开电源开关，然后用螺钉旋具或导线将前制动开关或后制动开关两接线柱在插接器处短接。
若制动灯亮，
http:
若制动灯仍不亮，则说明制动信号装置电路某处断路或接触电阻过大，可用"短接法"予以处理。
1/ 1。
