第三章 杆件的承载能力分析

第三章 杆件的承载能力分析

F1 F2 FN2 0
二、轴扭转时的内力
第二节 截面法求内力
沿杆件长度作用的平衡力偶系(非共面力偶系)称为外加 转矩。
杆件产生转变形时其横截面的内力称为扭矩。
1.外力偶矩计算
作用于轴的外力偶矩通常是根据轴传递的功率和轴的转速算出。 功率、转速和外力偶矩之间的换算关系为:
Me
9550
P n
式中n为轴的转速,单位是r/min,P轴所传递的功率,单位是kW; Me为外力偶矩的大小,单位是N•m。
解 (1)求约束反力
取整个杆件为研究对象,画出如图 (b)所示受力图。设约束反力 为FA,列平衡方程
例题
Fx 0
F1 F2 F3 FA 0
得 FA F1 F2 F3 20 30 50 40 KN
(2)分段计算轴力,由于外力分别作用于B、 C、D三处,以三个作用点为分界线,将杆分 为AB、BC、CD段,分别计算轴力 ①AB段:在AB间任选一横截面1-1截开,取 其左段为研究对象,如图 (c)。由平衡方程得:
汽车机械基础
第三章 杆件的承载能力分析
化学工业出版社
第二章 构件受力分析
第一节 杆件的基本变形和内力 第二节 截面法求内力 第三节 杆件的应力及强度计算
汽车机械基础
第二章 构件受力分析
汽车机械基础
第一节 杆件的基本变形和内力
一、杆件的基本变形
第一节 杆件的基本变形
和内力
构件的基本形状:
杆件、板件、块件。
FN F 0 即 FN F
同理,如果以部分Ⅱ为示力 对象,求同一截面上的内力 时,可以得到相同的结果,
FN F
三、截面法
第一节 杆件的基本变形
和内力
截面法:

第3章 机械基础杆件的基本变形

第3章    机械基础杆件的基本变形

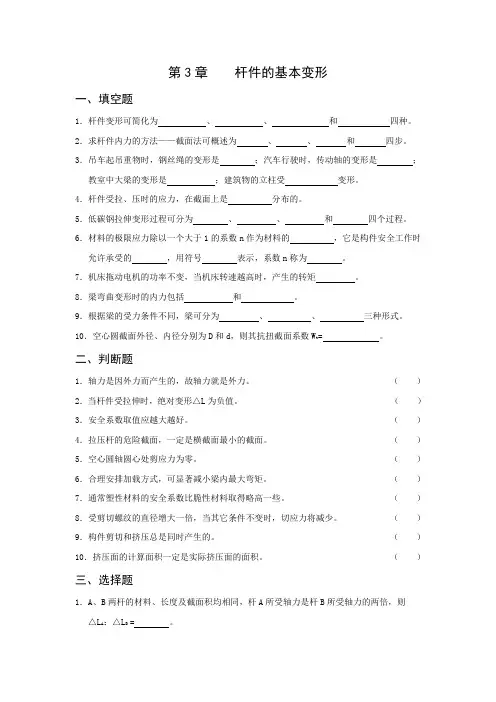

第3章杆件的基本变形一、填空题1.杆件变形可简化为、、和四种。

2.求杆件内力的方法——截面法可概述为、、和四步。

3.吊车起吊重物时,钢丝绳的变形是;汽车行驶时,传动轴的变形是;教室中大梁的变形是;建筑物的立柱受变形。

4.杆件受拉、压时的应力,在截面上是分布的。

5.低碳钢拉伸变形过程可分为、、和四个过程。

6.材料的极限应力除以一个大于1的系数n作为材料的,它是构件安全工作时允许承受的,用符号表示,系数n称为。

7.机床拖动电机的功率不变,当机床转速越高时,产生的转矩。

8.梁弯曲变形时的内力包括和。

9.根据梁的受力条件不同,梁可分为、、三种形式。

10.空心圆截面外径、内径分别为D和d,则其抗扭截面系数W t= 。

二、判断题1.轴力是因外力而产生的,故轴力就是外力。

()2.当杆件受拉伸时,绝对变形△L为负值。

()3.安全系数取值应越大越好。

()4.拉压杆的危险截面,一定是横截面最小的截面。

()5.空心圆轴圆心处剪应力为零。

()6.合理安排加载方式,可显著减小梁内最大弯矩。

()7.通常塑性材料的安全系数比脆性材料取得略高一些。

()8.受剪切螺纹的直径增大一倍,当其它条件不变时,切应力将减少。

()9.构件剪切和挤压总是同时产生的。

()10.挤压面的计算面积一定是实际挤压面的面积。

()三、选择题1.A、B两杆的材料、长度及截面积均相同,杆A所受轴力是杆B所受轴力的两倍,则△L A:△L B = 。

A. 2B. 1/2C. 1D. 02.当扭矩不变时,若实心轴的直径增加一倍,则轴上的扭转应力降低倍。

A. 2B. 4C. 8D. 163. 上部受压,下部受拉的铸铁梁,选择截面形状的梁比较合理。

A. 矩形B. 圆形C. T形D. ⊥形4. 构件许用应力[σ]是保证构件安全工作的。

A. 最高工作应力B. 最低工作应力C. 平均工作应力D. 最低破坏应力5. 铸铁等脆性材料不宜作零件。

A.受压B.受拉C. 受拉压均可D. 受拉压均不可四、计算题1.变截面直杆如图所示。

杠杆变形的4种基本形式

杠杆变形的4种基本形式

杠杆变形的4种基本形式:
1拉伸或压缩:这类变形是由大小相等方向相反,力的作用线与杆件轴线重合的一对力引起的。

在变形上表现为杆件长度的伸长或缩短。

截面上的内力称为轴力。

横截面上的应力分布为沿着轴线反向的正应力。

整个截面应力近似相等。

2剪切:这类变形是由大小相等、方向相反、力的作用线相互平行的力引起的。

在变形上表现为受剪杆件的两部分沿外力作用方向发生相对错动。

截面上的内力称为剪力。

横截面上的应力分布为沿着杆件截面平面内的的切应力。

整个截面应力近似相等。

3扭转:这类变形是由大小相等、方向相反、作用面都垂直于杆轴的两个力偶引起的。

表现为杆件上的任意两个截面发生绕轴线的相对转动。

截面上的内力称为扭矩。

横截面上的应力分布为沿着杆件截面平面内的的切应力。

越靠近截面边缘,应力越大。

4弯曲:这类变形由垂直于杆件轴线的横向力,或由包含杆件轴线在内的纵向平面内的一对大小相等、方向相反的力偶引起,表现为杆件轴线由直线变成曲线。

截面上的内力称为弯矩和剪力。

在垂直于轴线的横截面上,弯矩产生垂直于截面的正应力,剪力产生平行于截面的切应力。

另外,受弯构件的内力有可能只有弯矩,没有剪力,这时称之为纯剪构件。

越靠近构件截面边缘,弯矩产生的正应力越大。

机械基础3第三章 直杆的基本变形

机械基础3第三章  直杆的基本变形

2017/10/3
第三章 直杆的基本变形
直杆的基本变形
在机器或结构物体中,存在多种多样的构件。如果构件 的纵向(长度方向)尺寸较横向(垂直于长度方向)尺寸大 得多,这样的构件称为杆件。直杆件是机械中最基本的构件。 外力在直杆件上的作用方式有很多种,直杆件由此产生 的变形形式也不同。归纳起来,直杆件变形的基本形式有四 种:拉伸与压缩、剪切、扭转、弯曲。
图3-11 剪切变形
第二节 剪切与挤压
2.剪切变形的特点 以铆钉(图3-12)为例,分析剪切变形的特点。 (1)受力特点:构件受两组大小相等、方向相反、作用线相距很 近(差一个几何平面)的平行力系作用。 (2)变形特点:构件沿两组平行力系的交界面发生相对错动。 (3)剪切面:构件将发生相互的错动面,如n-n。
(3)构件特点:等截面直杆。
第一节 直杆件轴向拉伸与压缩
三、直杆应力与应变 1.直杆应力
想一想
如图3-5所示,两根材料一样,但横截面面积不同的杆件,它们所 受外力相同,随着外力的增大,哪一根杆件先发生变形?
图3-5 不同横截面杆件受力图
第一节 直杆件轴向拉伸与压缩
工程上常用应力来衡量构件受力的强弱程度。构件在外力作用下, 单位面积上的内力称为应力。某个截面上,与该截面垂直的应力称为 正应力(图3-6),与该截面相切的应力称为切应力。
生破坏。
内力有正负规定: 当内力与截面外法线同向,为正内力(拉力)。 当内力与截面外法线反向,为负内力(压力)。
第一节 直杆件轴向拉伸与压缩
2.直杆变形
想一想
观察图3-2,单层厂房结构中的屋架杆受到了什么变形? 在轴向力的作用下,直杆件产生伸长变形称为直杆轴向拉伸,简 称直杆拉伸。 在轴向力的作用下,直杆件产生缩短变形称为直杆轴向压缩,简 称直杆压缩。

机械工程基础-第三章 杆件受力变形及其应力分析-PPT课件

机械工程基础-第三章 杆件受力变形及其应力分析-PPT课件
第三章 杆件受力变形及其应力分析 §3 -1 概 述
图3 -1
构件刚度不够产生的影响
图3 -2
杆件
图3 -3
杆件变形的基本形式
§3 -2
轴向拉伸和压缩
图3 -4
悬臂吊车
图3 -5
内燃机
图3 -6
截面法求轴力
图3 -7ຫໍສະໝຸດ 轴受力分析图3 -8
拉伸应力
图3 -9
拉伸试件
图3 -10
低碳钢拉伸图
图3 -43
平面弯曲
图3 -44
用截面法求梁的内力
图3 -45
弯矩的符号规定
图3 -46
简支梁受力分析
图3 -47
简支梁受均布载荷作用时的弯矩图
图3 -48
简支梁受集中力作用时的弯矩图
图3 -49
简支梁受力偶作用时的弯矩图
图3 -50
梁弯曲时的变形
图3 -51
中性层和中性轴
图3 -52
图3 -11
低碳钢Q235的σ-ε曲线
图3 -12
滑移线
图3 -13
颈缩现象
图3 -14
冷作硬化
图3 -15
灰口铸铁、玻璃钢拉伸时的σ-ε曲线
图3 -16
低碳钢压缩σ-ε曲线
图3 -17
铸铁压缩的σ-ε曲线
图3 -18
发动机连杆
图3 -19
起重吊环
图3 -20
支架受力分析
图3 -21
拉伸变形
图3 -22
杆件受力分析
§3 -3


图3 -23
销的受力情况
图3 -24
螺栓受力情况
图3 -25
剪切
图3 -26

机械基础-杆件变形

机械基础-杆件变形

提高圆轴抗扭强度的主要措施
(1)合理安排轮系 例[工程力学P101]略,传动轴按 扭矩图安排好主动轮与从动轮的位置,使 正负 扭矩趋于一致,传动轴抗扭转强度增强,有时还 可以减少轴的直径. (2)选用空心轴 在等强度、等截面的条件下,选 用空心轴比选用实心轴更加合理,由于空心轴 的抗扭截面系数和极惯性矩都比较大,轴的强 度和刚度都高,这样既可以节省材料,又能减轻 自重.但空心轴比实心轴加工难度 大.
σ
轴向拉压杆的强度计算
为了使零件有足够的强度 ,零件在载荷的作 用下的最大应力必须小于材料的极限应力。
σ ≤[σ]
对于塑性材料用书10表1-3的屈服点. 对于脆性材料用书10表1-3的抗拉强度.
利用强度条件完成三个选择:
校核强度. σ 选择截面,若截面为圆时A=πd2 计出d。 确定承载能力F。
提高剪切和挤压连接件强度 的主要措施
(1)增加连接件数量,加大承载面积,提高连接件强 度.如1,使用垫圈,加大承载面积;如2,两片板的 连接,使用增加螺栓数量,若本来用一颗螺栓,力 为F,现增加到两颗,其力为F/2. (2)通过增加连接件剪切面数量,加大承载面积,提 高连接件强度.如上2,从两片板增加到三片板, 从一个剪切面增加到两个面,剪切力大大减少, 提高连接强度.[工程力学P95]
圆轴扭转时的应力计算
公式略。 注意:空心件比实心件可以承受更大的载荷。
梁的弯曲
弯曲 是工程实际中最常见的一种基本形式。 杆件受力的特点:是在通过杆轴线的平面内, 受到力偶或垂直于轴线的外力作用。 其变形的特点:是杆的轴线被弯成一条曲 线。 这种变形称—弯曲 变形。
常见梁的形式
简支梁—一端为活动铰链支座,另一端为固定 铰链支座的梁。 外伸梁—一端或两端伸出支座外的简支梁,并 在外伸端 有载荷作用的梁。 悬臂梁—一端为固定端,另一端为自由端的梁。 [见工程力学P114]

物理杠杆所有知识点总结

物理杠杆所有知识点总结

物理杠杆所有知识点总结杠杆的基本概念杠杆是一个绕一个固定轴旋转的刚体,按照我们对物理学的理解,杠杆可以分为三种类型,即一类杠杆、二类杠杆和三类杠杆。

一类杠杆:一类杠杆的支点位于两个力之间。

在一类杠杆中,力的方向和移动方向相反,也就是说当我们将力作用在一类杠杆上时,杠杆会朝着力的方向移动。

经过分析,我们可以得出一类杠杆的数学表达式:F1 × d1 = F2 × d2,即力与力臂的乘积相等。

二类杠杆:二类杠杆的支点位于力的一侧,力的方向和移动方向相同。

在这种情况下,杠杆会朝着力的方向移动,也就是说二类杠杆是一种能够放大力的杠杆。

根据我们的分析,我们可以得出二类杠杆的数学表达式:F1 × d1 = F2 × d2,即力与力臂的乘积相等。

三类杠杆:三类杠杆的支点位于力的一侧。

在这种情况下,杠杆会朝着力的方向移动,也就是说三类杠杆是一种能够放大力的杠杆。

根据我们的分析,我们可以得出三类杠杆的数学表达式:F1 × d1 = F2 × d2,即力与力臂的乘积相等。

以上就是杠杆的基本概念,接下来我们将详细探讨杠杆在物理学中的应用和相关知识点。

杠杆的平衡条件在物理学中,杠杆的平衡条件是一个非常重要的概念。

所谓的平衡条件是指在杠杆上的各种作用力相互平衡,使得杠杆保持在平衡状态。

在这种情况下,我们可以利用力臂的乘积相等来描述杠杆的平衡条件。

在杠杆平衡条件中,我们需要考虑有几个作用力,并且分析它们之间的关系。

在这个过程中,我们需要注意力的大小和方向,力臂的长度,以及支点的位置等因素。

举一个简单的例子来说明力对于杠杆平衡的作用。

假设一个长为2米的杠杆的支点位于中间位置,我们在这个杠杆的一端施加一个10牛的力,问在另一端我们需要施加多大的力才能够保持杠杆平衡?通过分析我们可以得出,力1 × 力臂1 = 力2 × 力臂2,即10 × 1 =F2 × 1,所以F2 = 10牛,也就是说在杠杆的另一端我们需要施加一个10牛的力来保持杠杆平衡。

《直梁弯曲》教学设计

《直梁弯曲》教学设计

《直梁弯曲》教学设计尊敬的各位老师好!本次我教学设计的题目是《直梁弯曲》选自高教出版社(第二版)《机械基础》,第三章第四节内容。

下面我将围绕教学分析、教学策略、教学过程、教学效果四个方面加以阐述。

一、教学分析课程分析教材特色:机械基础是机械专业的一门综合性基础课。

它包括工程力学、工程材料、机械零件等多方面内容。

课程地位:第三章杆件的基本变形属材料力学内容,材料力学为设计、维护、改造机械设备提供了科学依据,在专业技术教育中有着极其重要的地位。

内容分析:本节内容与《拉伸和压缩》、《剪切和挤压》、《圆轴扭转》共同构成了杆件的四种基本变形形式。

因而本节是贯穿本章主线的一个重要组成部分。

学情分析:我所任教的是机械专业二年级学生,共16人。

之前学生已经学习了三种基本变形及弯矩图的基本画法,对学习本节内容打下一定的理论基础,并且学生思维活跃,喜欢指尖上的学习。

目标分析因此根据学生的认知基础、心理特征结合教学大纲要求确定教学目标如下:1.知识目标:(1)快速准确的绘制弯矩图。

(2)掌握梁的抗弯强度计算及提高梁强度的主要措施。

2.能力目标:(1)激发学生利用互联网解决问题,培养学生适应信息化教学与传统教学相结合的教学模式。

(2)引导学生掌握正确的学习方法。

3.德育目标:(1)培养学生精益求精的工匠精神。

(2)通过强度计算,使学生树立珍惜资源、反对浪费的思想。

重点、难点重点:梁的抗弯强度计算满足构件安全性要求,因此将其确立为重点。

难点:快速准确的绘制弯矩图需要学生掌握基本画法的基础上进一步深入,因此将其确立为难点。

基于以上教学分析确立以下教学策略。

二、教学策略整堂课我借助信息化手段“做中教,做中学”。

通过数字化平台利用微课、微信真正实现翻转课堂,突破难点。

通过视频将学生引入真实情境,带入到工程实际当中,利用图像、动画、问卷星通过任务驱动法、对比归纳法辅以讲练结合法、分析讨论法等多种教与学的方法让学生系统牢固掌握知识,突破重点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章 §3-1拉伸和压缩【教学目标与要求】一、知识目标1、了解内力、拉压概念,理解截面法求内力;2、理解拉压材料的力学性质。

掌握拉压强度、变形计算。

二、能力目标通过做低碳钢拉压时的力学性质实验,培养动手能力。

三、素质目标1、理解截面法求内力;它是求内力的基本方法,贯穿于材料力学始终。

2、理解拉压材料的力学性质,培养实践能力。

四、教学要求1、了解拉压、内力概念,理解截面法求内力。

理解拉压材料的力学性质。

2、掌握拉压强度、变形计算,并能解决工程实际问题。

【教学重点】1、 拉压、内力概念,截面法求内力;2、 拉压强度、变形计算。

【难点分析】材料拉压时的力学性能。

【教学方法】讲练法、演示法、讨论法、归纳法。

【教学安排】2学时(90分钟) 【教学过程】复习旧课(5 分钟)平面任意力系的平衡★ 导入新课作用于构件上的外力形式不同,构件产生的变形也不同。

把构件的变形简化为四种基本变形。

拉压、剪切、扭转、弯曲。

★ 新课教学(80分钟)§ 3-1 拉伸和压缩一、内力与截面法1、内力概念内力是由外力引起的构件内部一部分对另一部分的作用称为内力。

拉压杆的内力沿轴向称轴力。

2、截面法求内力过程:切、取、代、平。

0x y o F F M ∑=∑=∑=0N P -=0x F ∑=N P=讨论:关于轴力( )A 、是杆件轴线上的荷载B 、是杆件截面上的内力C 、与杆件的截面面积有关D 、与杆件的材料有关 二、轴向拉压的概念(演示工程实例引出概念)1、受力特点:沿轴向作用一对等值、反向的拉力或压力。

2、变形特点:杆件沿轴向伸长或缩短。

这种变形称为拉伸或压缩。

要点:(1)外力的作用线必须与轴线重合。

(2)压缩指杆件未压弯的情况,不涉及稳定性问题。

讨论:判断下列三个构件在1-2段内是否单纯属于拉伸与压缩?三、拉、压时的应力1、应力概念单位截面面积上的内力称为应力。

拉压杆横截面任一点均产生正应力。

2、应力计算拉压杆横截面上正应力是均匀分布的。

规定:拉应力为正;压应力为负。

单位:帕(Pa )或兆帕(MPa ) 四、轴向拉压时的变形 绝对变形l ∆为纵向线应变ll ∆=ε 这两个关系式称为虎克定律。

式中 E---材料的弹性模量,MPa 。

讨论:图示阶梯杆总变形为()(A )0 (B )(C) (D) N Aσ=NLl EA∆=E σε=EA Fl 2EA Fl EAFl23五、拉伸(压缩)时材料的力学性质材料在外力作用下表现出的变形、 破坏等方面的特性称材料的力学性能,也称机械性质。

1、低碳钢拉伸时的力学性能比例极限p σ弹性极限e σ屈服极限s σ 强度极限b σ弹性模量E 泊松比 μ2、铸铁的拉伸性能特点:无屈服过程 无塑性变形 无塑性指标 分类:塑性材料%5>δ 脆性材料 %5<δ3、材料在压缩时的力学性能塑性材料的压缩强度与拉伸强度相当 脆性材料的压缩强度远大于拉伸强度讨论:用这三种材料制成同尺寸拉杆,请回答如下问题:哪种强度最好? 哪种刚度最好? 哪种塑性最好?六、拉伸与压缩时的强度校核 1、许用应力 塑性材料 []nsσσ=脆性材料 []nbσσ=2、强度校核(1)、校核强度 []σσ<=AN maxmax (2)、设计截面 []σmaxN A >(3)、确定许可载荷[]σA N <max 例题分析:教材例3-3课内练习:练习册(先练习后总结) ★ 小结 ⏹ 拉压概念;⏹ 拉压内力、应力、强度计算; ⏹ 拉压变形、虎克定律。

★ 作业 练习册P三种材料的应力应变曲线如图,ε []maxmax N Aσσ=<3.2 剪切与挤压【教学目标与要求】一、知识目标1、了解剪切与挤压的概念;2、掌握剪切与挤压强度计算。

二、能力目标利用剪切与挤压强度条件解决工程实际问题。

培养分析问题和解决问题的能力。

三、素质目标1、了解剪切与挤压变形;2、了解剪切与挤压强度条件在工程实践中的应用。

四、教学要求1、初步了解剪切与挤压概念;2、较深入地认识剪切与挤压强度条件的应用,有一定的分析和运用能力。

【教学重点】1、剪切与挤压的受力特点、变形特点;2、剪切与挤压强度计算。

【难点分析】挤压面积计算。

【教学方法】讲练法、演示法、讨论法、归纳法。

【教学安排】2学时(90分钟) 【教学过程】复习旧课(5分钟)1、拉压强度2、拉压变形★ 导入新课(演示工程实例:剪钢板、、键连接等——引出剪切概念) 剪床剪钢板,销钉连接均属剪切变形。

★ 新课教学(80分钟)§3-2 剪切与挤压一、剪切1、剪切概念受力特点:作用于构件两侧面上外力的合力等值反向、作用线相距很近。

变形特点:截面沿着力的作用方向相对错动。

这种变形称为剪切。

2、剪力和剪应力平行于截面的内力称为剪力或切力。

截面法:切、取、代、平。

单位面积上所受到的剪力称为剪应力。

[]max max NAσσ=<NL l EA∆=E σε=Q Aτ=单位: 兆帕(MPa )说明:工程实例近似认为:剪应力均布。

例题分析: 剪断钢板时刀口的作用力为 ,钢板宽 ,厚 。

求剪断钢板时的剪应力。

解:二、挤压1、 挤压的概念受剪切的构件常常还承受挤压的作用。

在接触表面互相压紧而产生局部变形的现象称为挤压。

2、 挤压应力式中 A B ---挤压面积,曲面取直径投影面积。

说明:工程实际近似认为:挤压应力均布。

讨论:不属于剪切破坏的是( )A 、铆钉连接B 、键连接C 、钢板用对接焊缝连接B B BF A σ=kN P 80=mm b 50=mm h 5=38010320505Q P MPa A bh τ⨯====⨯D 、钢板用填角焊缝连接三、剪切与挤压强度 剪切强度挤压强度校核强度 设计截面 确定许可载荷 讨论:材料抗挤的能力要比抗压的能力大得多? 例题分析:教材例3-5应用:演示工程实例:剪钢板、销钉连接、键连接等。

★ 小结(5分钟)⏹ 剪切概念、内力、应力;挤压概念、内力、应力。

⏹ 剪切与挤压强度 ★ 作业 练习册[]max QAττ=≤[]max B B B BF A σσ=≤3.3 圆轴的扭转【教学目标与要求】一、知识目标1、了解扭转概念;熟悉外力偶矩、扭矩计算;2、理解扭转时的应力分析,掌握扭转强度计算。

二、能力目标通过扭转时的应力分析,了解应力分析方法,培养分析问题的能力。

三、素质目标1、了解扭转变形的受力特点、变形特点;2、通过作扭转应力图,了解应力图的一般做法。

四、教学要求1、初步了解扭转变形的受力特点、变形特点;2、较深入地认识扭转强度计算,并能应用强度条件解决工程实际问题。

【教学重点】1、扭转应力图。

2、扭转强度计算。

【难点分析】扭转应力分析方法。

【教学方法】教学方法:讲练法、演示法、讨论法。

【教学安排】2学时(90分钟)教学步骤:讲授与演示交叉进行、讲授中穿插讨论、讲授中穿插练习与设问。

【教学过程】一、复习旧课剪切强度挤压强度二、导入新课[] maxQAττ=≤[] maxBB BBFAσσ=≤日常生活中常用的螺丝刀,汽车的传动轴,反应釜中的搅拌轴等均产生扭转变形。

三、新课教学1、扭转的概念(演示工程实例——引出扭转概念)受力特点:在垂直于轴线的横截面内作用一对等值、反向的力偶; 变形特点:轴表面的纵线变成螺旋线。

这种变形称为圆轴扭转。

讨论:下列实例中属于扭转变形的是( )A 、起重吊钩B 、钻头钻孔C 、火车车轴D 、零件钻孔 2、圆轴扭转外力偶矩式中 M —轴外力偶矩,N ·m ;N P —轴功率,kW ; n —轴转速,r/min 。

讨论:(1)汽车爬坡时,使用高速挡还是低速挡?(2)在同一台机器的几根逐级传动轴中,是高速轴粗,还是低速轴粗?为什么? 3.圆轴扭转变形圆轴扭转变形的圆周线只是绕轴线转了不同的角度,纵向线倾斜一个小角度,矩形变成平形四边形。

4.切应力分布规律 如图3-28所示。

5、圆轴扭转剪应力计算讨论:如何排列传动轴上的轮子能使最大扭矩值最小? (1)圆轴扭转时,横截面上只有垂直于直径的剪应力。

式中 M T —横截面上扭矩,N ·mm ;W t —抗扭矩,mm 3空心圆轴式中 D d /=α讨论:。

两根圆轴,材料相同,受力相同,而直径不同,当212d d =时,则两轴的最大剪应力之比21/ττ为( )9550P N M n=max TtM W τ=330.216t D W Dπ=≈330.2(1)t W D α=-A .1/4B .1/8C .4D .82.指出以下应力分布图中哪些是正确的( ) A 、图(a)(d) 正确 B 、图(b)(c) 正确 C 、图(c)(d) 正确 D 、图(b) (d) 正确(2)圆轴抗扭强度条件应用 :(1)校核强度 []ττ≤=tW M maxmax (2)设计截面 []τmaxM W t ≥(3)确定许可载荷 []τt W M ≤max6、提高抗扭能力的方法 由强度条件可知:(1)、提高抗扭截面系数t W3D W t ∝,因此采用空心轴,在相同截面的前提下,可以有效提高轴的扭转强度。

(从应力分布图中直观看出)。

(2)、降低m ax M合理安排轴上零件位置,使输出、输入两端的扭矩值相等或接近,可降低轴的m ax M 。

四、小结扭转概念;外力偶矩计算、扭转强度计算 五、作业[]max maxtM W ττ=≤[]max max tMW ττ=≤六、练习3.4 直梁的弯曲及组合变形与压杆稳定【教学目标与要求】一、知识目标1、熟悉弯曲的概念;了解梁的基本形式;2、理解弯曲内力、应力计算;掌握弯曲强度条件的应用。

二、能力目标通过提高粱抗弯曲强度措施,培养分析问题和解决问题的能力。

三、素质目标1、了解弯曲的概念;明确梁的基本形式。

2、熟悉弯曲应力的分析方法;掌握弯曲强度条件的应用。

四、教学要求1、初步了解弯曲变形的受力特点和变形特点;2、认识弯曲强度条件的应用及提高粱弯曲强度措施。

【教学重点】1、弯曲概念、梁的基本形式;2、弯曲强度计算。

【难点分析】弯矩横截面上正应力的分布规律。

【教学方法】讲练法、讨论法。

【教学资源】1.机械基础网络课程.北京:高等教育出版社,20102.吴联兴主编.机械基础练习册.北京:高等教育出版社,2010【教学安排】2学时(90分钟)【教学过程】一、 复习旧课扭转剪应力:实心圆轴空心圆轴 二、 导入新课弯曲变形是工程实际中应用最广泛的一种变形。

如起重机的横梁、火车车轮轴等在载荷作用下都会产生弯曲变形。

1、弯曲的概念(演示工程实例)受力特点: 垂直于轴线的外力或在轴线平面内受到力偶;变形特点:梁的轴线由直变弯。

这种变形称为弯曲变形。

凡以弯曲变形为主要变形的构件习惯称为梁。
