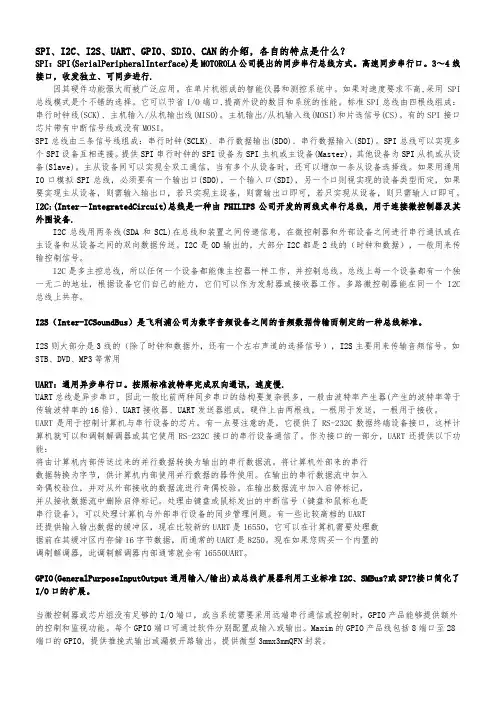

spi、ic、is、uart、can、sdio、gpio的介绍
SPI、I2C、I2S、UART、GPIO、SDIO、CAN的介绍，各自的特点是什么？SPI：SPI(SerialPeripheralInterface)是MOTOROLA公司提出的同步串行总线方式。
高速同步串行口。
3～4线接口，收发独立、可同步进行.因其硬件功能强大而被广泛应用。
在单片机组成的智能仪器和测控系统中。
如果对速度要求不高,采用SPI 总线模式是个不错的选择。
它可以节省I/O端口,提高外设的数目和系统的性能。
标准SPI总线由四根线组成：串行时钟线(SCK)、主机输入/从机输出线(MISO)。
主机输出/从机输入线(MOSI)和片选信号(CS)。
有的SPI接口芯片带有中断信号线或没有MOSI。
SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。
SPI总线可以实现多个SPI设备互相连接。
提供SPI串行时钟的SPI设备为SPI主机或主设备(Master)，其他设备为SPI从机或从设备(Slave)。
主从设备间可以实现全双工通信，当有多个从设备时，还可以增加一条从设备选择线。
如果用通用IO口模拟SPI总线，必须要有一个输出口(SDO)，一个输入口(SDI)，另一个口则视实现的设备类型而定，如果要实现主从设备，则需输入输出口，若只实现主设备，则需输出口即可，若只实现从设备，则只需输入口即可。
I2C:(Inter－IntegratedCircuit)总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备.I2C总线用两条线(SDA和SCL)在总线和装置之间传递信息，在微控制器和外部设备之间进行串行通讯或在主设备和从设备之间的双向数据传送。
I2C是OD输出的，大部分I2C都是2线的（时钟和数据），一般用来传输控制信号。
I2C是多主控总线，所以任何一个设备都能像主控器一样工作，并控制总线。
总线上每一个设备都有一个独一无二的地址，根据设备它们自己的能力，它们可以作为发射器或接收器工作。

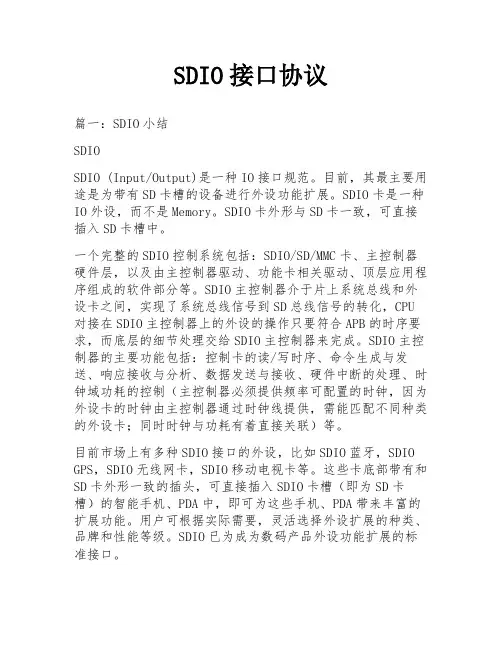

SDIO接口协议
SDIO接口协议篇一：SDIO小结SDIOSDIO (Input/Output)是一种IO接口规范。
目前，其最主要用途是为带有SD卡槽的设备进行外设功能扩展。
SDIO卡是一种IO外设，而不是Memory。
SDIO卡外形与SD卡一致，可直接插入SD卡槽中。
一个完整的SDIO控制系统包括：SDIO/SD/MMC卡、主控制器硬件层，以及由主控制器驱动、功能卡相关驱动、顶层应用程序组成的软件部分等。
SDIO主控制器介于片上系统总线和外设卡之间，实现了系统总线信号到SD总线信号的转化，CPU 对接在SDIO主控制器上的外设的操作只要符合APB的时序要求，而底层的细节处理交给SDIO主控制器来完成。
SDIO主控制器的主要功能包括：控制卡的读/写时序、命令生成与发送、响应接收与分析、数据发送与接收、硬件中断的处理、时钟域功耗的控制（主控制器必须提供频率可配置的时钟，因为外设卡的时钟由主控制器通过时钟线提供，需能匹配不同种类的外设卡；同时时钟与功耗有着直接关联）等。
目前市场上有多种SDIO接口的外设，比如SDIO蓝牙，SDIO GPS，SDIO无线网卡，SDIO移动电视卡等。
这些卡底部带有和SD卡外形一致的插头，可直接插入SDIO卡槽（即为SD卡槽）的智能手机、PDA中，即可为这些手机、PDA带来丰富的扩展功能。
用户可根据实际需要，灵活选择外设扩展的种类、品牌和性能等级。
SDIO已为成为数码产品外设功能扩展的标准接口。
SDIO卡插入带有标准SD卡槽的设备后，如果该设备不支持SDIO，SDIO卡不会对SD卡的命令作出响应，处于非激活状态，不影响设备的正常工作；如果该设备支持SDIO卡，则按照规范的要求激活SDIO卡。
SDIO卡允许设备按IO的方式直接对寄存器进行访问，无须执行FAT文件结构或数据sector等复杂操作。
此外，SDIO卡还能向设备发出中断，这是与SD memory卡的本质区别。
SDIO总线SDIO总线和USB总线类似，SDIO总线也有两端，其中一端是主机（HOST）端，另一端是设备端（DEVICE），采用HOST- DEVICE这样的设计是为了简化DEVICE的设计，所有的通信都是由HOST端发出命令开始的。

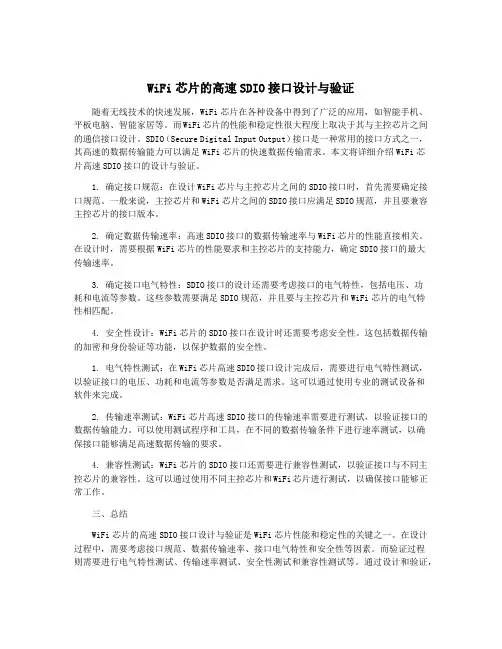

WiFi芯片的高速SDIO接口设计与验证
WiFi芯片的高速SDIO接口设计与验证随着无线技术的快速发展，WiFi芯片在各种设备中得到了广泛的应用，如智能手机、平板电脑、智能家居等。
而WiFi芯片的性能和稳定性很大程度上取决于其与主控芯片之间的通信接口设计。
SDIO（Secure Digital Input Output）接口是一种常用的接口方式之一，其高速的数据传输能力可以满足WiFi芯片的快速数据传输需求。
本文将详细介绍WiFi芯片高速SDIO接口的设计与验证。
1. 确定接口规范：在设计WiFi芯片与主控芯片之间的SDIO接口时，首先需要确定接口规范。
一般来说，主控芯片和WiFi芯片之间的SDIO接口应满足SDIO规范，并且要兼容主控芯片的接口版本。
2. 确定数据传输速率：高速SDIO接口的数据传输速率与WiFi芯片的性能直接相关。
在设计时，需要根据WiFi芯片的性能要求和主控芯片的支持能力，确定SDIO接口的最大传输速率。
3. 确定接口电气特性：SDIO接口的设计还需要考虑接口的电气特性，包括电压、功耗和电流等参数。
这些参数需要满足SDIO规范，并且要与主控芯片和WiFi芯片的电气特性相匹配。
4. 安全性设计：WiFi芯片的SDIO接口在设计时还需要考虑安全性。
这包括数据传输的加密和身份验证等功能，以保护数据的安全性。
1. 电气特性测试：在WiFi芯片高速SDIO接口设计完成后，需要进行电气特性测试，以验证接口的电压、功耗和电流等参数是否满足需求。
这可以通过使用专业的测试设备和软件来完成。
2. 传输速率测试：WiFi芯片高速SDIO接口的传输速率需要进行测试，以验证接口的数据传输能力。
可以使用测试程序和工具，在不同的数据传输条件下进行速率测试，以确保接口能够满足高速数据传输的要求。
4. 兼容性测试：WiFi芯片的SDIO接口还需要进行兼容性测试，以验证接口与不同主控芯片的兼容性。
这可以通过使用不同主控芯片和WiFi芯片进行测试，以确保接口能够正常工作。

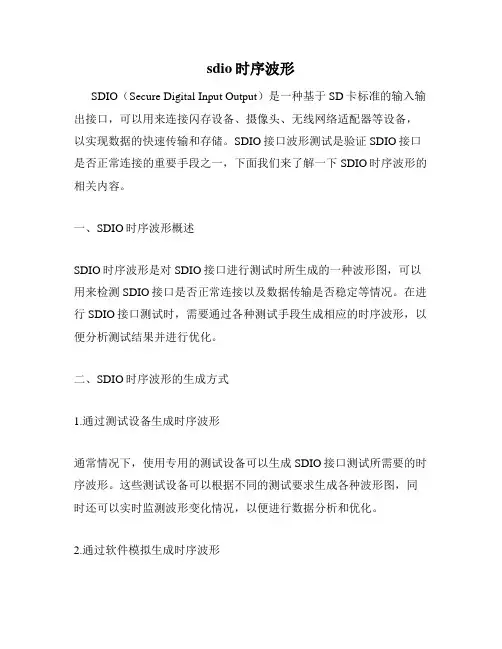

sdio时序波形
sdio时序波形SDIO（Secure Digital Input Output）是一种基于SD卡标准的输入输出接口，可以用来连接闪存设备、摄像头、无线网络适配器等设备，以实现数据的快速传输和存储。
SDIO接口波形测试是验证SDIO接口是否正常连接的重要手段之一，下面我们来了解一下SDIO时序波形的相关内容。
一、SDIO时序波形概述SDIO时序波形是对SDIO接口进行测试时所生成的一种波形图，可以用来检测SDIO接口是否正常连接以及数据传输是否稳定等情况。
在进行SDIO接口测试时，需要通过各种测试手段生成相应的时序波形，以便分析测试结果并进行优化。
二、SDIO时序波形的生成方式1.通过测试设备生成时序波形通常情况下，使用专用的测试设备可以生成SDIO接口测试所需要的时序波形。
这些测试设备可以根据不同的测试要求生成各种波形图，同时还可以实时监测波形变化情况，以便进行数据分析和优化。
2.通过软件模拟生成时序波形除了使用专用的测试设备外，还可以使用软件模拟的方式生成SDIO时序波形。
这种方式通常需要依靠计算机内置的模拟器或者外挂的仿真器进行模拟，从而生成相应的波形图。
因为软件模拟的方式无法100%模拟真实的测试情况，所以需要进行充分的测试实验以确认较精确的测试结果。
三、SDIO时序波形的测试要点1.根据SDIO接口的规格要求生成相应的时序波形。
2.要准确捕捉波形变化，以便进行分析和优化。
3.保证测试环境的稳定性和一致性，以免测试结果偏差。
4.根据测试结果进行数据分析和优化，以最大程度调整和控制时序波形波动范围，从而满足SDIO接口规格的要求。
以上就是关于SDIO时序波形的相关内容，SDIO时序波形是检测SDIO接口是否正常连接以及数据传输是否稳定等情况的重要手段之一。
同时，在进行SDIO接口测试时，需要根据测试要求生成相应的时序波形图，并且根据测试结果进行相应的数据分析和优化，以便保证SDIO接口的正常运行。

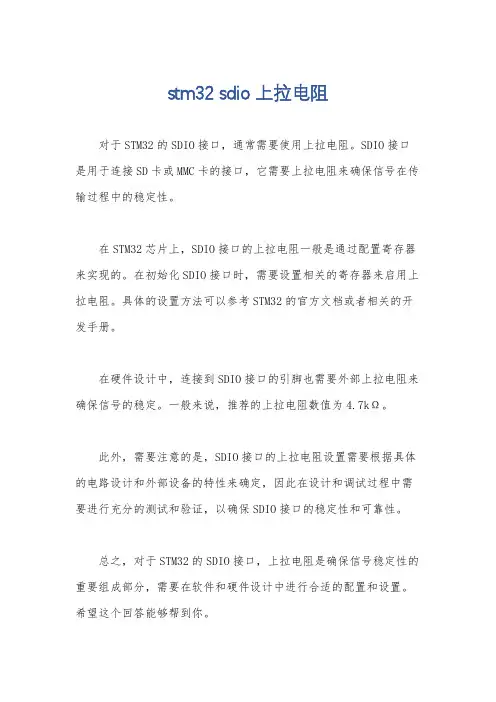

stm32 sdio上拉电阻
stm32 sdio上拉电阻
对于STM32的SDIO接口，通常需要使用上拉电阻。
SDIO接口是用于连接SD卡或MMC卡的接口，它需要上拉电阻来确保信号在传输过程中的稳定性。
在STM32芯片上，SDIO接口的上拉电阻一般是通过配置寄存器来实现的。
在初始化SDIO接口时，需要设置相关的寄存器来启用上拉电阻。
具体的设置方法可以参考STM32的官方文档或者相关的开发手册。
在硬件设计中，连接到SDIO接口的引脚也需要外部上拉电阻来确保信号的稳定。
一般来说，推荐的上拉电阻数值为4.7kΩ。
此外，需要注意的是，SDIO接口的上拉电阻设置需要根据具体的电路设计和外部设备的特性来确定，因此在设计和调试过程中需要进行充分的测试和验证，以确保SDIO接口的稳定性和可靠性。
总之，对于STM32的SDIO接口，上拉电阻是确保信号稳定性的重要组成部分，需要在软件和硬件设计中进行合适的配置和设置。
希望这个回答能够帮到你。
WiFi芯片的高速SDIO接口设计与验证
WiFi芯片的高速SDIO接口设计与验证目前，常用的WiFi芯片接口有SPI、SDIO和USB等。
而在这些接口中，SDIO被广泛应用于WiFi芯片的设计中，因为它具有很强的高速数据传输能力和较低的功耗。
本文将重点讨论WiFi芯片的高速SDIO接口的设计与验证。
我们需要了解SDIO接口的工作原理。
SDIO是一种基于SD卡的串行接口，它支持高速数据传输和多线程操作。
在WiFi芯片的设计中，SDIO接口通常用于连接主控芯片和无线网络模块。
当主控芯片需要发送或接收数据时，通过SDIO接口与无线网络模块进行通信。
对于WiFi芯片的高速SDIO接口设计，需要考虑以下几个关键问题。
首先是接口的带宽需求，即需要支持的最大数据传输速率。
一般来说，WiFi芯片的高速SDIO接口的带宽需求较高，一般为50Mbps以上。
其次是时钟分析，即需要考虑主控芯片和无线网络模块之间的时钟同步问题。
最后是电路设计，需要充分考虑线路的稳定性和抗干扰能力。
在WiFi芯片的高速SDIO接口验证中，需要进行相应的测试与实验。
首先是传输速率测试，通过发送不同大小的数据包，测试SDIO接口的传输速率是否满足设备要求。
其次是时钟同步测试，通过调整主控芯片和无线网络模块之间的时钟频率，验证时钟同步的可靠性。
最后是稳定性测试，通过长时间运行和大数据量传输等方式，验证接口的稳定性和抗干扰能力。
WiFi芯片的高速SDIO接口设计与验证是实现高速无线网络传输的关键。
在设计中需要考虑带宽需求、时钟同步和电路稳定性等问题，在验证中需要进行传输速率、时钟同步和稳定性等多方面的测试与实验。
只有确保设计与验证的可靠性和稳定性，才能实现WiFi 芯片的高速无线网络连接。
sdio名词解释(一)
sdio名词解释(一)SDIO (Secure Digital Input/Output)SDIO，全称为Secure Digital Input/Output，是一种用于在移动设备中提供高速数据传输的接口标准，常用于连接外部硬件设备，如无线网卡、蓝牙模块、GPS接收器等。
下面是一些与SDIO相关的名词及其解释：1. SDIO卡（SDIO Card）SDIO卡是一种可插拔式的存储卡，具备了SD卡的存储功能，同时提供了额外的I/O接口，用于连接外部设备。
SDIO卡与传统的SD卡相比，具备了更高的功能扩展性。
举例说明：一张SDIO卡可以用于存储照片、音频文件等，同时还能够通过SDIO接口连接一个无线网卡，实现无线网络连接。
2. SDIO接口（SDIO Interface）SDIO接口是用于SDIO卡与设备之间进行数据传输和通讯的标准化接口。
它是基于SD卡接口的扩展，支持高速数据传输和各种外设的连接。
举例说明：一款智能手机设备上的SDIO接口可以用于连接蓝牙耳机，使用户能够无线地通过蓝牙耳机进行通话和音乐播放。
3. SDIO标准（SDIO Standard）SDIO标准是由SD卡协会制定的，用于规范SDIO接口和卡的通讯协议、电气特性等方面的技术规范。
举例说明：一款符合SDIO标准的设备可以与任何符合相同标准的SDIO卡进行兼容，无需额外的适配和调试工作。
4. SDIO设备（SDIO Device）SDIO设备是指通过SDIO接口与主机设备进行连接和通讯的外部设备，如无线网卡、蓝牙模块、GPS接收器等。
举例说明：一款笔记本电脑可以通过其内置的SDIO接口连接一个SDIO设备，如一款SDIO无线网卡，用于实现无线网络连接功能。
5. SDIO驱动程序（SDIO Driver）SDIO驱动程序是用于控制和管理连接在SDIO接口上的设备的软件模块。
驱动程序负责与外部设备进行通讯和数据传输，保证设备的正常工作。
sdio原理
sdio原理
SDIO（Secure Digital Input Output）接口是一种用于连接SD卡、MMC卡、WiFi模块等外设的接口标准。
SDIO接口使用的是SD卡的物理连接和传输协议，但与SD卡不同，它支持数据的双向传输，可以同时进行输入和输出。
SDIO接口的工作原理如下：
1. SDIO接口采用四线式通信，分别是CMD、CLK、DAT0和DAT1。
其中CMD线是命令线，用于发送命令和接收响应；CLK线是时钟线，用于控制数据传输的时序；DAT0和DAT1是数据线，用于传输数据。
在SDIO中还有一个DAT2线，但通常不使用。
2. SDIO接口采用主从结构，包括一个主设备（Host）和一个或多个从设备（Device）。
3. SDIO接口通过命令和数据传输两种模式进行通信，使用命令寄存器和数据寄存器进行通信。
命令由40位组成，包括起始位、传输位、命令码、参数和校验位等。
传输时序由时钟线控制，通常采用低速模式、全速模式和高速模式等几种，以适应不同的数据传输需求。
4. SDIO接口协议包括物理接口和通信协议两个方面。
物理接口包括接口形状、引脚分配、电气特性等；通信协议包括数据格式、操作指令、数据传输流程、响应方式等。
5. SDIO接口的电气特性是采用3.3V电压供电，并使用差分信号进行数据传输。
SDIO接口使用方便、速度较快，在很多消费电子产品中得到广泛应用，例如智能手机、数码相机、音频播放器、平板电脑等。
它是一种串行接口，基于SPI（串行外设接口）模式进行通信，数据位数可调，速度随机器和数据线速度设定而定。
以上信息仅供参考，如有需要，建议查阅专业资料。
SDIO
摘要
随着移动手 持设备功能的不断增加 ， 在设计专用系统芯片时 ， 为满足用户对新 功能的要求 ，芯片要不断增加新的功 能模块 。从设 计、制 造周期和成本方面考虑 ， 在 芯片上增 加功 能扩展接 口来实现新功能也是一种好 的解 决方案。 本文介绍的是一
种极具发展前景的功能扩展接曰 — 安全数字输入喻 出（ ｌ） Ｓ ｏ接口。 Ｄ
东 南 大 学 学位 论 文 独 创 性 声 明
本人 声明所 呈交的学位 论文是 我个人在 导师指 导下进行 的研 究工作及 取得 的研 究 成果。 尽我所知 ，除了文中特 别加 以标注和致谢 的地方外 ， 论文 中不包 含其 他人 已经发 表或撰写过 的研究成果 ， 也不包含为获得东南大学或其它教育机构 的学位或证 书而使用 过的材料。 与我一 同工作 的同志对本研究所做的任何贡献均 已在论文 中作了明确的 说明 并表示 了谢意 。
面向中 手持设备 低端 和其它 通用嵌入式设 Ｇ ｄ 备。 的ｄ 使用”Ｍ ｃ的０ 卜 ． ｍ标准的Ｃ ｏ 工艺设 ５ ２ Ｍｓ 计， 采用 Ａ Ｍ ， 树１３ Ｒ ７ ２］ Ｄ ’ Ｉ Ｉ Ｊ 处理器内 具有低功 低成本的 核， 耗、 优点。 ａ ｄ 系统级芯片的 Ｇ币 ｄ 体系架
构如图 卜 所示： １
ｅ ｔｎ ｉｎｉｔｌｂ ｅ ｘｅ ｓｏ ｎ ｅｌ Ｃ ．
Ｆ ｓ丫 ｔ Ｐｃ ａｉ ｆＳ Ｉ ｏ ｔ ｌ ｓｉｒｄｃｄ ｗ ｉ ｎ ｕ ｅｓｅｉｃｔ ｎｏ Ｄ Ｏ ｃｎ ｌｒｉ ｎ ｏｕｅ， ｈ ｈ ｉ ｌ ｓｔ 云ｔ ｈ ｌ ｉ ｆ ｏ ｏ ｒｅ ｔ ｃ ｃｄ ｈ ｅ ｅ ｃ如 ａｄａｄｄｔ ｏ ｍ ｔｉ ｏ ａｔｏ ａｄ ａｄｔ ｅｉｅ ｃｎｔ ｃｏ ｏ Ｓ Ｉ ｏ ｎ ｎ ａ ｒ ，ｍ ｒ ｎ ｃｍ ｎｓ ｎ ｈ ｇ ｔ ｏｓ ｔ ｎ ｆ Ｄ０ ａｆ ａ Ｐ ｔ ｅｒ ｓ ｒ ｕ ｒ ｉ ｅ ｉ ． ｈｎｈｒｗ ｄｖ ｅ Ｔ ｅ ａ ｛ａ ｄｓ ｎｏ Ｓ Ｉ ｈｓ ｃｎｒ ｌ ｓＰ Ｐ ｓ ， ｈ ｈｃｕ ｅ ｃ （ ｒ ｅｉ ｆ ＤＯ ｏｔ ｏｔ ｌｒｉ ｒ ｏｅ ｗ ｉ ｏ ｌ ｅ ｇ ｏｅ ｏ ｄ ｃ ｄｂ Ｐ ｔｉ ｅ ｎ ｏｕ ａｓ ｃｎｎ ｎ ｏｔ ｌｒｄ ａｃｎｒｌ ｉｅ Ｐ ｃｎ ｌｒ ｒ ｔ ａ ｉ ｎｄｉ ｏｆ ｒＰ ： ｏ１ ｄｄｃｎ ｌ ａ ｏ ｏ ｅ ｎ ｒ ｔ ｏｔ ｌ ｏ ｔ ｔ ｒ １ ｏ ， ｒ ｅ ｔ ｔ ｌｒ ｔ ， ｕ ｏ ’ ｒ ｅ ｃ ｃ ｎ ｏ ｅ ｃｎ ｌｒｔ ｅ ｉｉ ｒ１１ ｓ ｅｃｉ ｄｉ ｈｓ ｔｌ Ｓｆ ａ １ ｋａｄＰｗ ｒ ｏｔ ｌ ｈ ｔｌｎ ｌ ｔｎｉｄｓ ｂ ｎｔ ａｉｅ ｏ ｗ ｏ ｏ ， ｒ ｅ ｅｄ ａ ｆ １ ｏ ｏ ａ ｒｅ ｉｒ ｃ ． ｔ ｒ ｅ ｒ ｈ ｅｔ ｅｉ ｌ ｉ ｃｍ ａｄ ｎ ｄ ａｒ ｆ ，ｌ 一ｎ一ｌ ｎ Ｆ Ｔ ６ ｌｓｓ ｍ ａｃｉｃ ｒ， ｃ ｄ ｇ ｏ ｍ ｎ ａｄ ａ ｔ ｓ ｒＰ ｇａｄＰａ ａｄ Ａ １ ｆｅ ｙｔ ， ｔ ｕ ｎｕｎ ｔ ａｅ ｕ ｎ ｙ ｉ ｅ ｉａ ｏｉｒｄｃｄ Ａｈ ｈｌ ｅ ｓ ｕａ ｎｍ ｄｌａｅ ｎＩＳｓ ｌｏ Ａ 五ｕ ｔ ｓ ｌ ｎ ｕｅ． ｓ ｔ ｏ ｉ 一ｖｌｉ ｌｉ ｏｅｂｓ ｇ ｅ ｍ ｔ Ｏ ｄｏ Ｓ ｉ ａ ｒ 丑 ｌｌｏ ｕ ｍ ｔ－ ａｒ ｉｕｅ ｏ ｖｌ ｔ Ｓ Ｉ ｏ ｓｃｎ ｌｒ ｅ ｒ ｎｅ ｎ ＦＦ ａ ｍ ｔ Ｔ ｇｒｎ ｅ ｓ ｓｄｔｅａ ａ Ｄ ０ｈ ｔ ｏ ｒ ｌ Ｐｒ ｍ ｃ ａｄ ＩＯＰｒ ｅ Ｏ ｕ ｔ ｕｅ ｔ ｅ ｆａ ｏ ｏ ａ ｅ ｒ ａ ｅ ｔｅｃｒ ｃ ｅｓｏ Ｄ ０ ｈｓ ｃｎ ｌｒ Ｓｅｍ ｎＥｉ ｅｆ ａｏ ｏ ｌ ｄＦＣＡ ｈ ｏ ｅｔ ｓ ｆＳ Ｉ ｏｔ ｏｔ ｌ， Ｐｃ ｎ ｏ ｒｅ ａ ｌｅｖｒ ｃ ｉ ｔ ｉ ｔ ｎｔ ａ ｉ ｏｎ Ｐ ｖｒ ｃｔｎ ｙｔ ｒｕｅ ｔ ｅｆｉ ｅｆａｏ ｓｓ ｍａ ｓ ｏｖｒ ｔ ｉ ｉ ｉ ｅ ｅ ｄ ｉ ｙ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SDIO接口介绍
SDIO卡接口技术
SDIO卡能够延伸一个装置的功能。
目前有许多种SDIO卡被开发出来，例如：数字相机、蓝芽、GPS、WLAN都有它们各自的SDIO卡。
SDIO1.0标准定义了两种类型的SDIO卡：
1.全速的SDIO卡，传输率可以超过100Mbps；
1-bit t 2.低速的SDIO卡，支援的时脉速率在0至400KHz之间。
SDIO卡只需要SPI和1-bi 资料宽度的SD传输模式，4-bit模式是一个选项。
低速的SDIO卡可以用最少的硬体支援低速的I/O装置，这些装置包含：数据机、条码扫描机、GPS接收机……等。
如果这种记忆卡是一种「组合式（combo）」的卡片（记忆体加SDIO），就必须使用全速
SDIO O
4-bit t模式的SDI 4-bit t的传输模式，这是SDIO1.1.00标准规定的。
附图九是两个4-bi
的模式和4-bi
卡的线路连接图。
图九：两个4-bit模式的SDIO卡的线路连接方式
SDIO的信号传输模式有SPI、1-bit、4-bit三种。
在SPI模式中，第8脚位被当成中断信号。
其它脚位的功能和通信协定与SD记忆卡的标准规范一样。
附表五是SDIO的每个脚位在不同信号模式下的定义。
表五：SDIO的脚位定义
SDIO内部的记忆体映射
SDIO记忆卡内部具有固定的记忆体映射，这包含暂存器空间或称为「一般资讯区域
CIA A （common information area；CIA）」，以及特殊功能区域（function unique area）。
CI
SDIO O记忆卡有关的资讯，以及一些必要的（mandatory）和可选择的（optional）包含了与SDI
暂存器，它们都位于固定的位址上。
藉此，SDIO的主机（譬如：可携式装置）能够得
到SDIO记忆卡的有关资讯，并执行一般性的作业。
特殊功能区域储存了许多种不同
的功能，这是由供应商定义的，因此，不同厂牌的SDIO记忆卡可能会有不同的功能。
RFU U 附图十是具有许多种不同功能的SDIO记忆卡内部的固定记忆体映射空间。
其中，RF 是「保留给未来使用（Reserved for Future Use）」的意思。
CIA所包含的暂存器可以
SDIO O 开启或关闭I/O作业、处理硬件中断、载入韧体（这是选项）。
这些暂存器也提供与SDI 记忆卡功能相关的资讯和要求。
CIA支援下列3种暂存器：
．一般控制暂存器（Card Common Control Register；CCCR）：能快速检查SDIO主
机，并依照不同的SDIO记忆卡之功能控制它们的启动和中断能力。
即使在开机后，
SDIO记忆卡的I/O功能尚未被启动，但是CCCR是可以被存取的，这使得SDIO主
机于系统初始化后，可以立即启动SDIO记忆卡的I/O功能。
bytes s ．基本功能暂存器（Function Basic Register；FBR）：每一个I/O功能具有256byte 的记忆体空间，这使得SDIO主机能够快速地判定每一个I/O功能的能力和要求，并启
动韧体下载功能。
这个空间位址是从0x00n00至0x00nFF，n是功能编号（从0x1至0x7）。
．记忆卡资讯结构（Card Information Structure；CIS）：CIS提供更完整的记忆卡功能的相关资讯。
这是仿照PCMCIA标准所制定的规格。
SDIO记忆卡的每一个功能都各有一个CIS区域，以及一个共用的CIS区域；共用的CIS区域储存了所有功能的共同特性，每一个功能的CIS区域则储存了该功能所具备的特性。
CCCR和FBR各具有一个指标指向相对应的CIS位址。
图十：SDIO记忆卡内部的固定记忆体映射空间
此外，由于SDIO记忆卡的每一个功能可能需要包含额外的记忆体空间，用来储存驱动程式或应用程式。
而且，因为SDIO记忆卡可能必须支援不同的平台，所以每一个驱动程式或应用程式可能会有许多种版本。
解决的方法有两种：一种是使用SD的标准规范（如附图十一），来设计「组合卡」；另一种是使用嵌入式的「程式码储存区域（Code Storage Area；CSA）」。
图十一：SD的记忆体映射空间。
SMC是「静态记忆体控制器（Static Memory Controller）」、BFC是「暴量传输的（burst）FLASH控制器（Burst Flash Controller）」。
SD/MMC/SDIO概念区分概要
SD（Secure Digital）与MMC（Multimedia Card）
SD是一种flash memory card的标准，也就是一般常见的SD记忆卡，而MMC则是较早的一种记忆卡标准，目前已经被SD标准所取代。
在维基百科上有相当详细的SD/MMC规格说明：[/wiki/Secure_Di gital]。
SDIO（Secure Digital I/O）
SDIO是目前我们比较关心的技术，SDIO故名思义，就是SD的I/O接口（interface）的意思，不过这样解释可能还有点抽像。
更具体的说明，SD本来是记忆卡的标准，但是现在也可以把SD拿来插上一些外围接口使用，这样的技术便是SDIO。
所以SDIO本身是一种相当单纯的技术，透过SD的I/O接脚来连接外部外围，并且透过SD上的I/O数据接位与这些外围传输数据，而且SD协会会员也推出很完整的SDIO stack驱动程序，使得SDIO外围（我们称为SD IO卡）的开发与应用变得相当热门。
现在已经有非常多的手机或是手持装置都支持SDIO的功能（SD标准原本就是针对mobile device而制定），而且许多SDIO外围也都被开发出来，让手机外接外围更加容易，并且开发上更有弹性（不需要内建外围）。
目前常见的SDIO外围（SDIO卡）有：
•Wi-Fi card（无线网络卡）
•CMOS sensor card（照相模块）
•GPS card
•GSM/GPRS modem card
•Bluetooth card
•Radio/TV card（很好玩）
SDIO的应用将是未来嵌入式系统最重要的接口技术之一，并且也会取代目前GPIO式的SPI接口。
SD/SDIO的传输模式
SD传输模式有以下3种：
•SPI mode（required）
•1-bit mode
•4-bit mode
SDIO同样也支持以上3种传输模式。
依据SD标准，所有的SD（记忆卡）与SDIO（外围）都必须支持SPI mode，因此SPI mode是「required」。
此外，早期的MMC卡（使用SPI传输）也能接到SD插糟（SD slot），并且使用SPI mode或1-bit mode来读取。
SD的MMC Mode
SD也能读取MMC内存，虽然MMC标准上提到，MMC内存不见得要支持SPI mode（但是一定要支持1-bit mode），但是市面上能看到的MMC卡其实都有支持SPI mode。
因此，我们可以把SD设定成SPI mode的传输方式来读取MMC记忆卡。
SD的MMC Mode就是用来读取MMC卡的一种传输模式。
不过，SD的MMC Mode虽然也是使用SPI mode，但其物理特性仍是有差异的：
•MMC的SPI mode最大传输速率为20Mbit/s；
•SD的SPI mode最大传输速率为25Mbit/s。
为避免混淆，有时也用SPI/MMC mode与SPI/SD mode的写法来做清楚区别。
