利用plot函数绘制二维曲线图
MATLAB二维函数绘图、数据标准化、归一化处理
网络均值 bp） 。奇异样本数据存在所引起的网络训练时间增加，并可能引起网 络无法收敛，所以对于训练样本存在奇异样本数据的数据集在训练之前，最好 先进形归一化，若不存在奇异样本数据，则不需要事先归一化。 一个小程序： p=[1.3711 1.3802 1.3636 1.3598 1.3502 1.3404 1.3284 1.3160 1.3118 1.3032 1.2989 1.2945 1.2923 1.2923 1.2856 1.2788 1.2742 1.2672 1.2577 1.2279 1.1903 1.0864 0.9956 ]; t=[0 1.38 1.68 1.98 2.08 2.23 2.53 2.83 2.93 3.13 3.23 3.33 3.43 3.53 3.63 3.73 3.83 3.93 4.03 4.13 4.23 4.33 4.43]; u=p; tt=t; p=(p-min(p))/(max(p)-min(p));%g 归一化 t=(t-min(t))/(max(t)-min(t)); net=newff(minmax(p),[23 1],{'tansig' 'purelin'},'traingdx'); net.trainParam.epochs=1000; net.trainParam.goal=0.001; net.trainParam.show=10; net.trainParam.lr=0.05; [net,tr,Y,E]=train(net,p,t); a=sim(net,p); out=a*(max(tt)-min(tt))+min(tt);%反归一化 x=u; y=tt; figure(1) plot(x,y,'k*',x,y,'-k',u,out,'ko') title('70°EPDM 的压缩永久变形') legend('*试验数据 o 预测结果') xlabel('压缩变形保持率') ylabel('时间的对数 log10（t）') grid on
Matlab二维绘图函数（plot类）
Matlab⼆维绘图函数（plot类）plot功能绘制⼆维图形的最基本函数。
语法//x为向量时，以x的元素值为纵坐标，x的序号为横坐标绘制曲线。
//x为矩阵时，以其序号为横坐标，按列绘制每列元素值相对于其序号的曲线。
polt(x)//以x 元素为横坐标值，y 元素为纵坐标值绘制曲线plot(x,y)//以公共的x 元素为横坐标值，以y1,y2,… 元素为纵坐标值绘制多条曲线plot(x,y1,x,y2,…)其他属性参数：符号作⽤符号作⽤符号作⽤符号作⽤y黄-实线.点<⼩于号m紫:点线o圆s正⽅形c青-.点划线x叉号d菱形r红⾊–虚线+加号h六⾓星g绿*星号p五⾓星b蓝v向下三⾓形w⽩^向上三⾓形k⿊>⼤于号egclear;clc;clf;x = linspace(0,2*pi,50);y = sin(x);plot(x,y)xlabel('x轴')ylabel('y轴')title('题⽬')gtext('正弦曲线') %图形上出现⼗字线，⿏标控制其移动，单击⿏标显⽰⽂字ezplot功能⽆需数据准备，直接画出函数图形语法//在默认区间[-2pi,2pi]上绘制函数f=f(x)ezplot(f)//在区间min < x < max上绘制函数 f = f(x)ezplot(f,[min,max])//对于隐式定义的函数f = f(x,y):ezplot(f)绘制的是 f(x,y) = 0ezplot(f,[xmin,xmax,ymin,ymax])//绘制含参函数 x = x(t)和y = y(t) 默认区间： 0 < t < 2pi.ezplot(x,y)//绘制含参函数 x = x(t)和y = y(t) 区间：tmin < t < tmax.ezplot(x,y,[tmin,tmax])//在指定的区域，在figure窗⼝绘制通过handle figure指定的函数ezplot(...,figure_handle)fplot功能通过MATLAB平台内部设置的⾃适应来动态决定⾃变量的离散间隔，当函数值变化缓慢时离散间隔取⼤些，当函数值变化剧烈时，离散间隔取⼩⼀些。

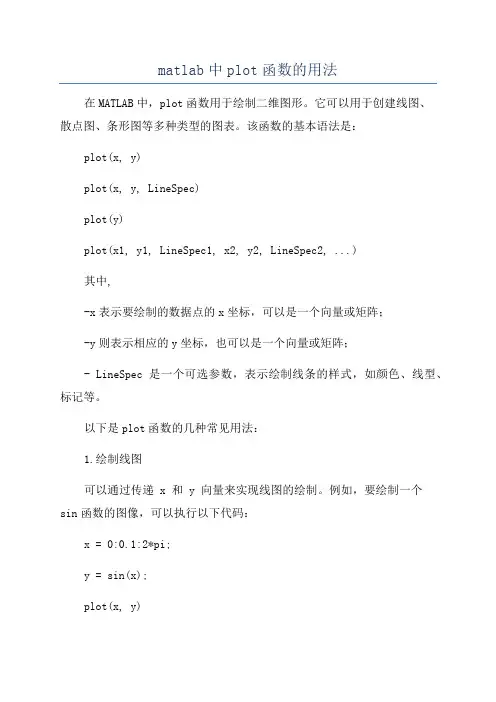

matlab中plot函数的用法
matlab中plot函数的用法在MATLAB中，plot函数用于绘制二维图形。
它可以用于创建线图、散点图、条形图等多种类型的图表。
该函数的基本语法是：plot(x, y)plot(x, y, LineSpec)plot(y)plot(x1, y1, LineSpec1, x2, y2, LineSpec2, ...)其中,-x表示要绘制的数据点的x坐标，可以是一个向量或矩阵；-y则表示相应的y坐标，也可以是一个向量或矩阵；- LineSpec 是一个可选参数，表示绘制线条的样式，如颜色、线型、标记等。
以下是plot函数的几种常见用法：1.绘制线图可以通过传递 x 和 y 向量来实现线图的绘制。
例如，要绘制一个sin函数的图像，可以执行以下代码：x = 0:0.1:2*pi;y = sin(x);plot(x, y)这将绘制一个从0到2π范围内的sin曲线。
2.绘制散点图除了绘制线图，plot函数还可以用于绘制散点图，只需将参数LineSpec 设置为空即可。
例如，要绘制一组随机生成的散点，可以执行以下代码：x = rand(1, 100);y = rand(1, 100);plot(x, y, '.') % '.'表示绘制散点图这将在坐标系中生成100个随机散点。
3.自定义线条样式可以通过传递 LineSpec 参数来自定义线条的样式。
它由颜色、线型和标记三部分组成。
例如，要绘制红色的虚线曲线，可以执行以下代码：x = 0:0.1:2*pi;y = sin(x);plot(x, y, 'r--')其中，'r'表示红色，'--'表示虚线。
4.多图绘制plot函数还支持多图绘制，即在同一个图形窗口绘制多个图形。
只需将多组 x 和 y 数据传递给plot函数即可。
例如，要在同一个图形窗口中绘制两个曲线，可以执行以下代码：x1 = 0:0.1:2*pi;y1 = sin(x1);x2 = 0:0.1:2*pi;y2 = cos(x2);plot(x1, y1, 'r', x2, y2, 'b')这将分别绘制sin函数和cos函数的图像，其中sin函数用红色表示，cos函数用蓝色表示。
二维数据曲线图.
5.1.3 设置曲线样式 MATLAB提供了一些绘图选项，用于确定所绘曲线 的线型、颜色和数据点标记符号，它们可以组合 使用。例如，“b-.”表示蓝色点划线，“y:d”表示 黄色虚线并用菱形符标记数据点。当选项省略时， MATLAB规定，线型一律用实线，颜色将根据曲 线的先后顺序依次。 要设置曲线样式可以在plot函数中加绘图选项，其 调用格式为： plot(x1,y1,选项1,x2,y2,选项2,…,xn,yn,选项n)
plot函数最简单的调用格式是只包含一个输入参数： plot(x) 在这种情况下，当x是实向量时，以该向量元素的下 标为横坐标，元素值为纵坐标画出一条连续曲线， 这实际上是绘制折线图。
5.1.2 绘制多根二维曲线 1．plot函数的输入参数是矩阵形式 (1) 当x是向量，y是有一维与x同维的矩阵时，则绘 制出多根不同颜色的曲线。曲线条数等于y矩阵的 另一维数，x被作为这些曲线共同的横坐标。 (2) 当x,y是同维矩阵时，则以x,y对应列元素为横、 纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
4．图形保持 hold on/off命令控制是保持原有图形还是刷新原有 图形，不带参数的hold命令在两种状态之间进行 切换。
例5-5 采用图形保持，在同一坐标内绘制曲线 y1=0.2e-0.5xcos(4πx) 和y2=2e-0.5xcos(πx)。 程序如下： x=0:pi/100:2*pi; y1=0.2*exp(-0.5*x).*cos(4*pi*x); plot(x,y1) hold on y2=2*exp(-0.5*x).*cos(pi*x); plot(x,y2); hold off
第5章 MATLAB绘图 5.1 二维数据曲线图 5.2 其他二维图形 5.3 隐函数绘图 5.4 三维图形 5.5 图形修饰处理 5.6 图像处理与动画制作
matlab里的plot的功能与用法(二)
matlab里的plot的功能与用法(二)MATLAB中plot函数的功能与用法简介plot函数是MATLAB中最常用的绘图函数之一，它用于绘制一维和二维图形。
通过plot函数，我们可以方便地绘制曲线、散点图、柱状图等各种图形。
本文将介绍plot函数的一些常用用法。
绘制基本曲线使用plot函数，可以绘制基本的曲线。
下面是一个简单的示例代码：x = linspace(0, 2*pi, 100);y = sin(x);plot(x, y)参数说明•x：表示x轴上的数据点的取值，可以是向量或矩阵。
在上述示例代码中，我们使用了linspace函数生成了一个包含100个点的向量。
•y：表示y轴上的数据点的取值，也可以是向量或矩阵。
在示例代码中，我们计算了对应于x轴取值的正弦函数值。
绘制结果运行上述代码，可以绘制出一个以x为自变量，y为因变量的曲线图。
修改曲线样式plot函数允许我们修改绘图的样式，包括曲线的颜色、线型、标记等。
下面是一个示例代码：x = linspace(0, 2*pi, 100);y = sin(x);plot(x, y, 'r--o')参数说明通过在plot函数的第三个参数位置传入一个字符串，我们可以控制绘图的样式： - 'r'：表示曲线的颜色为红色。
- '--'：表示曲线的线型为虚线。
- 'o'：表示在每个数据点处绘制圆形标记。
绘制结果通过修改样式参数，我们可以得到一条红色的虚线，且在每个数据点处都有圆形标记的曲线图。
绘制多个曲线除了绘制单个曲线外，我们还可以在同一个图中绘制多个曲线。
下面是一个示例代码：x = linspace(0, 2*pi, 100);y1 = sin(x);y2 = cos(x);plot(x, y1, 'r')hold on % 开启绘图保持功能plot(x, y2, 'b--')legend('sin', 'cos')参数说明•y1和y2：分别表示两条曲线的因变量取值。
MATLAB绘图总结
一、二维数据曲线图1、MATLAB 最常用的画二维图形的命令是plot, plor 函数的基本调用格式为：plot(x.y)其 中x 和y 为长度相同的向豈，分别用于存储x 坐标和y 坐标数据。
例 1:在［0,2 7T ］画 Sill(.v) 0生成的图形如下图1所示：图1说明：(1) plot 函数的输入参数是矩阵形式时A 、 当x 是向量，y 是有一维与x 同维的矩阵时，则绘制出多根不同颜色的曲线。
曲线 条数等于y 矩阵的另一维数，x 被作为这些曲线共同的横坐标。
B 、 当x,y 是同维矩阵时.则以x,y 对应列元素为横、纵坐标分别绘制曲线，曲线条数 等于矩阵的列数。
C 、对只包含一个输入参数的plot 函数，当输入参数是实矩阵时，则按列绘制每列元素 值相对其卜.标的曲线，曲线条数等于输入参数矩阵的列数：当输入参数是复数矩阵时，则按 列分别以元素实部和虚部为横、纵坐标绘制多条曲线。
(2) 含多个输入参数的plot 函数 调用格式为：plot(xl,yl.x2,y2,"--.xn.yn)A, 当输入参数都为向量时，xl 和yl, x2和y2, xn 和yn 分别组成一组向量对，每一 组向量对的长度可以不同。
每一向量对可以绘制出一条曲线，这样可以在同一坐标内绘制岀 多条曲线。
B.当输入参数有矩阵形式时，配对的x_y 按对应列兀素为横、纵坐标分别绘制曲线，曲线 条数等于矩阵的列数。
例2：如卜所示的程序：x 1 =liuspace(0,2 *pi,l 00);x2=luispace(0.3 *pi,l 00);x3=linspace(0.4*pi,100);yl=sin(xl); y2=l+sin(x2);y3=2+sin(x3);x=[xl;x2;x3]';0.80.60.40.2-0.2-0.4-0.6-0.8y=[yl;y2;y3「plot(x,y,xl,yl-l) 其图形如图2所示:图2(3)plot函数最简单的调用格式是只包含一个输入参数：plot(x),在这种情况卜，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一•条连续曲线，这实际上是绘制折线图。
matlab中绘图用的函数,语言
第四讲绘图功能作为一个功能强大的工具软件，Matlab 具有很强的图形处理功能，提供了大量的二维、三维图形函数。
由于系统采用面向对象的技术和丰富的矩阵运算，所以在图形处理方面即常方便又高效。
4.1 二维图形一、plot函数函数格式：plot(x,y)其中x和y为坐标向量函数功能：以向量x、y为轴，绘制曲线。
【例1】在区间0≤X≤2 内，绘制正弦曲线Y=SIN（X），其程序为：x=0:pi/100:2*pi;y=sin(x);plot(x,y)一、plot函数【例2】同时绘制正、余弦两条曲线Y1=SIN（X）和Y2=COS（X），其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,x,y2)plot函数还可以为plot(x,y1,x,y2，x,y3，…)形式，其功能是以公共向量x为X轴，分别以y1，y2，y3，…为Y轴，在同一幅图内绘制出多条曲线。
一、plot函数（一）线型与颜色格式：plot(x,y1,’cs’,...)其中c表示颜色，s表示线型。
【例3】用不同线型和颜色重新绘制例4.2图形，其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,'go',x,y2,'b-.')其中参数'go'和'b-.'表示图形的颜色和线型。
g表示绿色，o表示图形线型为圆圈；b表示蓝色，-.表示图形线型为点划线。
一、plot函数（二）图形标记在绘制图形的同时，可以对图形加上一些说明，如图形名称、图形某一部分的含义、坐标说明等，将这些操作称为添加图形标记。
title(‘加图形标题');xlabel('加X轴标记');ylabel('加Y轴标记');text(X,Y,'添加文本');一、plot函数（三）设定坐标轴用户若对坐标系统不满意，可利用axis命令对其重新设定。
国家开放大学《Matlab语言及其应用》实验报告(第三章--绘制二维和三维图形)
——绘制二维和三维图形
姓名：学号：
实验名称
绘制二维和三维图形
实验目标
利用Matlab常见函数完成二维图形的绘制和图形的标注；实现三维曲线和曲面图形的绘制。
实验要求
熟悉Matlab基本绘图函数、图形处理函数，了解三维曲线和曲面图形的绘制方法。
实验步骤
1、用Matlab基本绘图函数绘制二维图形：根据已知数据，用plot函数画出正弦函数曲线，并进行相应标注。
enon
实验内容
1．二维曲线绘图
例：精细指令实例
2.三维曲线绘图
【例】三维曲线绘图基本指令演示一：plot3
t=(0:0.02:2)*pi;x=sin(t);y=cos(t);z=cos(2*t);
plot3(x,y,z,'b-',x,y,z, 'rd')三维曲线绘图（蓝实线和红菱形）
box on
legend('链','宝石')在右上角建立图例
subplot(121);
surf(x1,y1,z1);
subplot(122);
[x2,y2,z2]=sphere (30);
surf(x2,y2,z2);
clear;clf;
z=peaks;
subplot(1,2,1);mesh(z);% 透视
hidden off
subplot(1,2,2);mesh(z);%不透视
2、用三维曲线绘图基本指令plot 3绘制三维曲线图：t=0~2pi;x=sin(t);y=cos(t);z=cos(2*t);用plot3函数画出关于x,y,z的三维曲线图，并适当加标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
№1.1利用plot函数绘制二维曲线图
1. 当plot函数仅有一个输入变量时
调用格式：plot(y)
①如果y为实向量，则以y的索引作为点的横坐标、以y的各元素作为点的纵坐标来绘制图形。
例如：
x=1:10;
y=sin(x).*exp(x)
plot(y,'*');
②如果y为复数向量，则将以该向量的实部作为点的横坐标、虚部作为点的纵坐标来绘制图形。
但须注意，当输入变量不止一个时，plot函数将忽略变量的虚部而直接绘制各参数实部间的图形。
例如：
clear;clc;
x=0:0.05:8*pi;
y=(cos(x)+i*sin(x)).*exp(-0.05*x)+0.01*x;
plot(y);
%同于plot(real(y),imag(y));
xlabel('Re(y)');ylabel('Im(y)');
%尝试命令：plot(x,y);
2. 当plot函数有两个输入变量时
调用格式：plot(x,y)
该方式是实际应用中最为常用的，它将以第一个变量作为点的横坐标、第二变量作为点的纵坐标来绘制图形。
例如：
clear;clc;
x=0:0.01:2*pi;
y=sin(x);
plot(x,y);
在使用该方式调用函数plot时，当两个输入变量x和y同为向量时，它们的维数必须相同，且必须同为行向量或列向量；当两个输入变量x和y是同阶的矩阵时，将按矩阵的行或列进行操作，其中，y可以包含多个符合要求的向量，这时将在同一幅图中绘出所有图形。
例如：
clear;clc;
x=0:0.01:2*pi;
y=[sin(x'),cos(x')];
plot(x',y); %同于plot([x',x'],y);
从图上可以看出，MATLAB已自动将一幅图中的不同曲线绘制成不同的颜色，以进行简单的区别。
3. 当plot函数有三个输入参数时
调用格式：plot(x,y,s)
该方式中的第三个参数s为图形显示属性的设置项。
MATLAB语言中，对曲线的线型、颜色以及标识的控制符如下表所示：
MATLAB语言中的图形设置选项表
应置于单引号内以表明为图形设置属性，当多于一个选项时，各选项直接相连，不需要任何分隔符。
例如：
clear;clc;
x=0:0.1:2*pi;
y=sin(x);
z=cos(x);
plot(x,y,'--k',x,z,'-.rd');。
