直流屏现场培训(朔黄)
编写说明：一、直流屏系统主监控操作是触摸式操作，很容易上手，本培训材料没有作介绍；二、直流屏各组件功能没有对其原理作介绍，感兴趣的可以详细阅读《环宇技术手册V3.0》；三、本培训材料着重点从直流屏系统维护人员角度，介绍了直流屏使用属于涵义、简介系统一次、二次原理结构、常见问题排查和直流屏系统维护要领；四、交流屏原理已经是大家很熟悉的，所以没有作重点介绍，只对工作原理简单申明一下，以及对交流智能表数据查询作简单说明。
五、本公司技术支持：3邵部长；售后服务云.。
直流屏系统报警直流屏以PM4主监控（简称“触摸屏”或“主监控”）为监控系统中心，通过RS485通讯口收集各监控单元数据，并根据部报警设定参数进行报警提示，提示式有两种：蜂鸣器报警和屏幕背光。
每次有故障发生时，蜂鸣器都会发声报警，用手点击PM4触摸屏任意位置，消除声音。
每次声音报警，只会持续几分钟就会自行停止。
所谓声光报警，“声”指的是蜂鸣器报警，“光”指的是触摸屏背光灯持续点亮。
直流屏报警容及含义如下表一直流屏故障名称解释直流屏原理分析（以分区所直流屏原理为例，变电所类似）一、一次线回路1、合母、控母产生交流电源分别由X11、N11和X21、N21引入，分别经过空开QF1、QF2上端，再合并，经过抗谐振变压器，成为X51、N5交流母线，并与防雷装置并接。
交流母线经过QF3 将交流引入CV1~CV3(系统编号分别为2#、3#、4#模块)，输出直流，电压约120V，成为直流屏合闸母线，简称合母HM，再经过全自动硅链调压，成为直流屏控制母线，简称控母KM，最后经过空开QF8、QF9分为一段、二段控母母线。
充电模块又称高频充电机（安装在柜正面，带风扇的装置），是对蓄电池组进行充电核心部件。
它集浮充、均充于一体，通过主监控定期控制，实现常规定时均充功能。
同时，当主监控检测到电池充电大于设定限流值，几分钟，自动实现浮充到均充转换；当均充电流下降到设定转换电流后，自动翻转回浮充状态。
所有过程，都是在主监控主导下，自动对充电模块完成各种充电模式。
顺便说明我公司约定：1）、监控系统对充电模块编号从左往右依次为1~5号，其中1、5号位预留位。
2）、监控系统对空开编号为从左往右从小到大依次为控母1、控母2……，这项编号适应以下提到的控母输出回路跳闸报警指示、绝缘监控对控母支路回路接地指示（查询式见上表）。
2、控母调压全自动硅链调压为5极调压，分为自动、手动调压式。
无论哪种式，都是通过控制直流继电器J1~J5，相应触点短接5极硅堆，达到调压目的（每节硅堆降压5V）。
正常采用自动式，由全自动硅链调压调压控制单元控制电压在110V±5%围；若全自动硅链调压调压控制单元停止工作，则由手动挡调节，顺时针为升压，每当升压5V。
3、电池充放电从合母母线引入电源，经过电池总空开QF4，对蓄电池组进行充电。
同时，该回路也是电池组对负载放电的回路。
其中，CT1为电池电流采样传感器（霍尔元件），产生信号送入直流监控单元，转化为电池电流数字信号。
RS1为分流器，当有电流流过时产生小电压，送入PA1数显表，显示电池充放电。
1PV是电池电压表，通过熔断器FU5、FU6采入，线号分别是208、207；同时，207号线送入直流监控单元，采集电池电压信号。
4、逆变器装置本系统逆变器属于不间断输出交流装置，所谓UPS，它有两路电源输入：一面是从交流X51、N5交流母线，经空开QF7引入交流电，同时由空开QF71引入直流电源（110V电压等级）。
当有交流电时，市电灯亮，由交流旁路交流输出；当交流停电后，立即由直流逆变成稳定交流220V，不间断供电。
二、二次回路以PM4触摸屏（安装在充电柜正面）为中心，与各监控单元通过RS485通讯式传递数据，形成直流屏监控系统。
监控单元包括直流监控单元、交流监控单元、开关量监控单元、绝缘监控单元（安装在充电柜或馈出柜）、电池巡检单元（安装在电池柜；变电所安装在馈出柜）、模块控制单元（安装在充电模块背面的托架上）。
各监控单元都有一绿色指示灯，正常时绿灯是闪烁的，当监控单元死机或停止工作时，绿灯不闪烁：或常亮或熄灭。
此时，主监控会有监控端元通讯故障报警提示。
同时，各监控单元都有独立电源插件，或在左下，或在右下，不过绝缘监控单元没有独立电源插件，它在左上的长插件（见说明书），它同时是该单元电压采样输入端子、系统接地输出端子。
各组件功能如下表：表二监控系统各监控单元功能描述常见故障现象及排除说明：1）、在更好表中提到的各监控单元时，注意保证更换后其地址码与原先一致；2）、更换充电模块，切切注意型号一致！；3）、更换主监控，需要检查参数设定正确。
表三直流屏常见故障排查备注：备注1直流屏系统接地排查很复杂，一般先判断为直流屏系统部还是系统外部，具体可根据主监控报警菜单进行初步判别：如果当前故障菜单显示“母线差压报警、有母线绝缘故障”，一定为系统外部接地。
进入菜单/信息查询/绝缘监测/下页，可以查出具体接地支路。
如果输出回路环形供电或外部系统有“共正（负）”接法，则会误报支路故障。
因为此时回路电流回流可能会有其他回路。
特殊情况下，检测直流漏电的传感器损坏，会误判。
漏电传感器在没有漏电流时，输出电压接近为0，以此判别漏电传感器自身是否损坏。
如果当前故障菜单显示“母线差压报警”，很可能为系统部接地，常见为蓄电池漏液、充电模块部接在散热器上元件绝缘层绝缘性能下降，或监控单元元件碰外壳，等等。
具体要一一排查。
:备注2如果主监控显示单体电压为19.9V，那么可能是采样线正负极接反，或电池阻增大很多。
如果同时出现相邻两节电池单体。
进入菜单/信息查询/电池巡检/下页，可以查阅每节电池电压（本系统显示每组蓄电池共9节串联，显示第10节，属于系统预留位）。
备注3交流监控单元备注4控母电流显示错误，不影响直流系统运行。
电池充电电流显示误差过大，超过系统设定充电限流值，会造成充电模块输出电压下降误动作。
应急情况下，需要拔下电池电流传感器CT1插件，保证系统正常电压供给。
另外，电池电流传感器因为电子元件随环境温度出现温漂，输出电压会出现负值“零飘”，这是主监控会出现“浮充”、“放电”交替显示，，持续一段时间后，主监控电池容量百分比会显示下降，此时不影响系统工作。
如果调整，仅需调整CT1左侧调零电位器，逆时针微调30度左右即可校正。
如果因为CT1零飘，如判断电池组是否放电？电池真正放电时，首先放电电流接近控母输出电流，其次，电池组电压一般会低于115V，并持续下降。
电池组电压维持120V左右不变，电池一定处于充电状态！备注5充电模块有两种受控模式：控和外控。
通常情况下，受模块监控单元（我们称“托架控制板”）控制，当出现模块通讯故障后，就自动转为控，即模块硬件参数实现基本限流、恒压控制。
为便更换充电模块，其面板设有塑料拉环，松开面板上下固定螺丝，即可拉出充电模块。
充电模块得到交流电后，其面板红灯会持续亮几秒，这是缓冲启动过程。
如果新插入充电模块没有出现以上过程，应立即抽出模块，检查部控制线路板有无脱落。
充电模块支持带电热插拔，但是插入时不建议带电插入，防止插件不能对齐，损坏部件。
值班直流屏维护要点1、直流屏最重要参数是电池电压、控母电压，对于值班人员，要牢记正常围：电池总电压在浮充状态下为120V左右，控母电源在110V左右。
2、对于直流屏n+1模式配置充电模块，只要有单台模块，就能保证设备运行。
3、当直流屏主监控报警时，需要进入当前故障菜单或相应子菜单，查询具体容，，对应相关容，进一步确定系统属于正常报警，还是属于误报警。
4、关于电池●电池容量电池容量单位是AH（安培*小时），分区所用的电池是80AH串联，总容量为80AH，按照正常十小时放电制，电池组可持续放电8小时，依次，根据现场电池放电电流（充电模块停运时），就能估算出电池实际维持放电时间。
●电池阻电池阻阻值单位属于毫欧级，当电池短路时，将产生很大放电电流，对电池极板会造成很大损害，甚至烧断极板回路！通常，在电池阻增大时，会在放电或充电表现出来：充电式表现为电压上升比正常的快，放电时表现为电压下降比正常的快。
●本系统所用电池为铅酸免维护电池，其过放电能力比较差，禁对电池组进行过放电，以免造成电池容量下降或消失；电池放电后，要及时补充电。
如果静置时间超过一，将会损害电池，造成蓄电池容量永久性下降。
同时，电池过冲能力差，过电压造成电池温度上升，电池胶体电解液干涸变性，表现为电池容量重下降。
●定期放电维护建议每年做一次放电试验，放电电流基本在电池容量的1/10即0.1C。
如运行条件不允，可做一次核对性放电，放电到单体电压在11..5V左右。
5、建议在所交流屏做倒闸试验时，临时退出直流屏充电模块，以免连续瞬间冲击会损坏充电模块。
6、再谈电池浮充、均充（见直流屏原理分析第一条）●对于铅酸电池，当电池充满后，浮充状态下充电电流约为0（不同于镉镍电池！）。
电池馈电后，浮充电流增大，当超过电池设定限流值几分钟后，系统自动启动均充，对电池进行均充限压控制；当均充电流小于设定反转电流时，系统自动转回浮充状态。
当然，可以通过主监控的菜单/系统操作/点击浮充（或均充）/设置/保存，人工转换均、浮充。
●系统默认3个月进行一次均衡充电：由浮充转均充再转浮充。
7、进入主监控“设置参数”、“系统操作”需要输入密码，出厂默认密码为12345。
“系统配置”参数出厂已经设定，不能随意改动。
直流屏系统典型原理框图：说明：1、本图是直流屏典型电路框图，实际中，仅仅控母分段，原理上没有根本出入。
从图中可以看出直流屏一次线框图，二次中监控系统结构。
具体原理分析请参见出厂直流屏原理图。
2、直流屏110V系统和220系统的原理没有根本区别，都适应以上原理：合母的电压等级是由电池组充电电压决定的；控母电压是110V输出设备电压等级决定的。
顺便提一句，目前很多输出设备如保护设备单元，自身带有开关电源，它们的工作电压围较宽，甚至在直流输入电压85V都能正常工作。
交流屏原理简要分析（以分区所为例）１、运行模式交流屏分一路交流电源输入、二路交流电源输入，通过ＳＡ1转换开关实现主投、备投。
当选择“一路自动”时，以一路为主投，工作原理是：只要一路有电，一路就投运；一路停电，二路投运；一路来电，强制退出二路，再次强制投入一路。
当选择“二路自动”时，同理。
当选择“停”时，两路同时退出。
正常运行中，一段进线空开、二段接线空开都要处于合位，才能保证交流系统正常互切。
同时母联开关也必须处于合位，因为本系统原理不能实现分段运行。
２、二次回路主要元件作用在一路、二路进行切换时，通过时间继电器１KT、2KT实现延时投入，避免“互串”现象发生。
回路中1ＫＡ、2ＫＡ是为了实现两路主、备投设定的，通过中间继电器常闭触点实现强制分断备用回路目的（详见原理图）。
直流屏生产培训资料

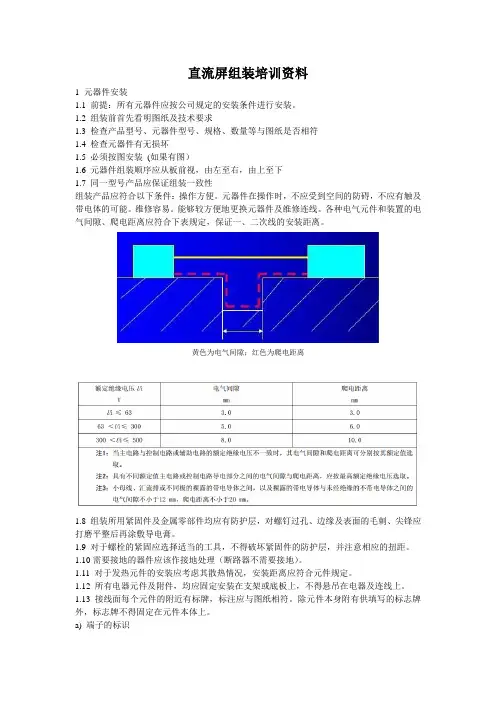

直流屏组装培训资料1 元器件安装1.1 前提：所有元器件应按公司规定的安装条件进行安装。
1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合下表规定，保证一、二次线的安装距离。
黄色为电气间隙；红色为爬电距离1.8 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.9 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.10需要接地的器件应该作接地处理（断路器不需要接地）。
1.11 对于发热元件的安装应考虑其散热情况，安装距离应符合元件规定。
1.12 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.13 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.14 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.15 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。
c) 门上的器件1.16 保护接地连续性保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。
门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。
1.17 安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。
直流屏现场培训朔黄
编写说明:、直流屏系统主监控操作是触摸式操作，很容易上手，本培训材料没有作介绍;、直流屏各组件功能没有对其原理作介绍，感兴趣的可以详细阅读《环宇技术手册》；三、本培训材料着重点从直流屏系统维护人员角度，介绍了直流屏使用属于涵义、简介系统一次、二次原理结构、常见问题排查和直流屏系统维护要领;四、交流屏原理已经是大家很熟悉的，所以没有作重点介绍，只对工作原理简单申明一下，以及对交流智能表数据查询作简单说明。
五、本公司技术支持电话：0563邵部长；售后服务许云.。
直流屏系统报警均充时间超过设定值，没有自动翻接触保护：菜单-系统设置-输入12345-点击保存即可防止电池过充电直流屏以PM4主监控（简称“触摸屏”或“主监控”）为监控系统中心，通过RS485通讯口收集各监控单元数据，并根据内部报警设定参数进行报警提示，提示方式有两种：蜂鸣器报警和屏幕背光。
光灯持续点亮。
直流屏报警内容及含义如下表一直流屏故障名称解释一、一次线回路交流电源分别由X11、N11和X21、N21弓I入，分别经过空开QF1、QF2 进入子菜单体过、欠压单节电池电压超过设定值如果出现两节电池同时欠压，很可能为两者公共采样线回路断线（结合表四第4项）单：菜单-信息查询-电池巡检-10 转回浮充状态，系统启动充电保护, 见表三均充超时、参数错每次有故障发生时，蜂鸣器都会发声报警，用手点击PM4触摸屏任意位置，消除声音。
每次声音报警，只会持续几分钟就会自行停止。
所谓声光报警, “声”指的是蜂鸣器报警，“光”指的是触摸屏背直流屏原理分析（以分区所直流屏原理为例，变电所类似）合母、控母产生1、上端，再合并，经过抗谐振变压器，成为X51、N5交流母线，并与防雷装置并接。
交流母线经过QF3将交流引入CV1~CV3（系统编号分别为2#、3#、4#模块），输出直流，电压约120V，成为直流屏合闸母线，简称合母HM，再经过全自动硅链调压，成为直流屏控制母线，简称控母KM，最后经过空开QF8、QF9分为一段、二段控母母线。
直流屏培训ppt课件
典型接线方式
型号及选型
1、单电池组、单母线分段： 无降压装置 GZDW30 有降压装置 GZDW32(只有充电模块) 有降压装置 GZDW34(分充电模块和控制模块)
2、单电池组、单母线不分段： 无降压装置 GZDW31
有降压装置 GZDW33(只有充电模块) 有降压装置 GZDW35 (分充电模块和控制模块)
结束
科源电气
电池知识 —电池结构3
单向节流阀 排出盈余气体 （安全阀） 浮充时排出微量气体
防止空气进入电池——控制自放电 防止引爆 结构：胶帽式、伞式、胶柱式 材质应具有不透气性
IEC：开阀压力49KPa以下、闭阀压力 在1KPa以上，开阀稍低，闭阀接 近开阀
封面
公司简介 系统介绍 整流模块 微机监控 型号及选择 电池知识 蓄电池容量计算 运行与维护
结束
科源电气
电池知识 —电池结构4
电池槽材料 耐酸腐蚀，抗氧化指标高 机械强度好 蠕动变形小 水气蒸发泄露小，氧气抗散渗透小 SAN（聚苯乙烯） ——丙烯睛聚合而成的树脂，水气 泄露严重 ABS（丙烯睛、丁乙烯、苯乙烯的共聚物） ——硬度大 PP （聚丙烯）——防失水，硬度小 PVC （聚氢乙烯）——氧气渗漏率小
上述产品均投入批量生产,现有数百套产品在电 力局、电信局投运，经过多年来的实际运行证明， 产品质量好、运行稳定、性能可靠、售后服务好， 得到用户的一致好评 。
GZDW系列微机控制高频开关直流柜（屏）和PS系 列通信用高频开关电源柜（屏）于2001年8月31日 由《摩迪国际认证公司》ISO9001.2000认证通过 （注册号：0107055A）。 PS系列通信电源于2006年9月7日通过 TLC认证
封面
公司简介 系统介绍 整流模块 微机监控 型号及选择 电池知识 蓄电池容量计算 运行与维护
交直流屏培训
交直流屏培训交直流屏运行维护培训张宽发深圳地铁维修工程部供电车间 2009年4月目录第一部份交流屏的运行维护第二部份直流屏的运行维护第三部份蓄电池的运行维护第一部份交流屏的运行维护一、交流屏的原理说明 1、交流屏的用途 2、双电源投切 2.1.1 工作原理深圳地铁I期工程交流屏进线电源分主、备用系统默认I路进线为主用电源II路进线为备用电源即只要系统监测到I路电源正常将会自动的投切使用I路进线电源II路电源为备用状态。
此种工作方式增加了对交直流屏设备的冲击不利于设备的长期运行。
因此对备自投功能进行改造更换备自投模块内部芯片并模拟进线失压或缺相等工况进行备自投功能测试。
改造后要求两路进线互为备用不分主次即当使用中的线路发生故障时能自动的切换到电压正常的备用线路但故障线路电压恢复正常后不再进行投切。
二、交流屏的维护第二部份直流屏的运行维护一、直流屏的总体介绍二、什么是高频开关电源从交流电网经EMI防电磁干扰的线路滤波器直接整流、滤波得到直流电压。
经变换器将此直流电压变换为100kHz左右的变频方波电压由高频变压器隔离、变压再经高频整流、滤波输出直流电压。
它的调节是经过在输出端取样、比较放大从而得到偏差信号。
由该信号通过驱动电路控制DC/AC高频变换器的输出脉宽达到调整输出直流电压的目的。
三、直流系统组成 1、直流系统的基本接线方式浮充电供电方式――由整流器与蓄电池并联向负载供电交流配电单元充电模块充电模块充电模块充电模块降压硅链蓄电池组合闸回路控制回路绝缘检测集中监控单元充电模块远方监控系统I路II路2、深圳地铁所用直流系统的直流主母线采用单母线分段的接线方式。
交流侧由所内低压配电柜引入两路三相交流0.4kV输入电源两路进线电源互为备用并设置进线电源自动投切装置。
正常供电时充电单元对蓄电池组进行充电或浮充电同时为全所的经常性直流负荷提供电源由蓄电池向冲击负荷供电。
交流失电后由蓄电池向所内全部负荷包括经常性负荷、冲击负荷负荷供电。
直流系统验收(培训材料)
9.温度补偿功能:监控单元具有蓄电池浮充电压温度补偿功能,当蓄电池环境温度偏离设定温度25℃时,监控单元应能自动调节充电装置的浮充电压,实现温度补偿,补偿系数根据蓄电池厂家推荐值设定。蓄电池环境温度测温探头不应少于3个,测温探头工作异常时应报警。
4.〔4〕蓄电池运行参数定值:蓄电池组电压欠压值、电池节数、电池容量、恒流充电电流值、单节电池过压值、单节电池欠压值等。
5.〔5〕充电机控制定值:充电机浮充/均充转换、充电机均充定时、充电机浮充定时、充电机10延时等。
6.监控单元能适应直流电源系统各种运行方式,能够控制充电装置自动进展恒流限压充电→恒压充电→浮充电运行状态；手动控制均衡充电和浮充电互相切换；根据整定时间〔建议3~6个月〕,监控单元应能自动控制充电装置定期对蓄电池组进展均衡充电,确保蓄电池组随时具有额定的容量。
8.蓄电池试验放电等回路应装设直流断路器或熔断器,装设熔断器时应同时装设隔离电器,如刀开关
9.在进展切换操作时,蓄电池组不得脱离直流母线,在切换过程中允许两组蓄电池短时并列运行
10.直流电源系统根据需要可保存硅降压回路,但应有防止硅元件开路的措施
11.直流电源系统采用二段单母线接线时,每段母线宜配置独立的绝缘监察装置,绝缘监察装置应能方便投退
10.高频开关电源模块并机均流要求: 将设备所有模块的输出电压均整定在浮充电电压调节范围内同一数值上，所有模块全部投入，在浮充电(稳压)状态下运行。设模块总数为n+1，模块输出额定电流Ie。调整负载，使设备输出电流为50%额定值[50%×Ie(n+1)]。测量各模块输出电流，并计算其均流不平衡度。调整负载，使设备输出电流为额定值Ie(n+1)，测量各模块输出电流，并计算其均流不平衡度。当设备输出电流为n Ie时，将一模块退出运行，测量其余各模块的输出电流，并计算其均流不平衡度。用以下计算公式计算: 均流不平衡度=(模块输出电流极限值-模块输出电流平均值)/模块的额定电流值×100%。多台高频开关电源模块并机工作时，其均流不平衡度应不大于±5%
直流屏现场操作流程
直流屏篇
一.熟悉直流屏配置及基本功能。
1．微机监控系统
用于监测直流系统运行情况，并给下位机下达动作命令。
2．交流接触器
用于两路交流电输入切换。
3．交流检测模块
用于系统交流测量及判定直流屏使用哪一路。
4．数据采集模块
用于采集电池电压电流、控母电压电流，部分开关量动作情况，遥信节点输出。
5．绝缘检测模块
用于检测母线及支路正负极对地电压、电阻。
6．绝缘选线模块
用于拓展绝缘检测模块（支路不够可继续拓展）。
7．电池巡检装置
用于测量每节蓄电池电压。
二.基本操作
1.直流屏上电前因测量两路进线端子交流电压是否正确（上级开关应跳开漏电保护装置，零线与地分开）。
2.测量正负母线排不短路，无接地现象。
3.推交流输入空开并观察直流屏整体是否有异常情况，可先推交流输
入1路，待系统稳定后再推交流输入2路。
4.在直流监控中查看各数据显示是否有异常。
5.测量电池保险上下桩头电压及正负极是否对应，避免反接。
6.用专用插拔装置上电池保险，并观察充电电流（0.1C10）。
7.推直流馈出空开前需确保下级设备无短路现象，给下级设备送电前确认输入电压正负极是否正确。
交直流屏培训
七、常规开关机的操作 1、开机操作 A、首先合上蓄电池组开关6Q 开关合上后，整个监控系统开始得电工作。充电盘上的主 监控单元显示开始界面。母线降压单元也开始工作。 B、然后合上母线分段开关4Q、5Q 此时，二段母线分别得电，合上馈线开关的馈电回路 指示灯亮。主监控单元的显示界面上可以看到直流母线上 的电压及负载母线的电流值。 C、再之，合上充电机输出开关3Q D、最后，合上充电机输入开关1Q、2Q 此时，充电机经一定时间的延时后开始向直流母线 输出电流，对蓄电池充电和对负载供电。 2、关机操作 首先将充电机交流输入开关1Q、2Q断开，然后断开蓄电池 组开关6Q。在必要时，可在以上三个开关断开的前提下， 断开母线分段开关4Q、5Q及充电机输出开关3Q。
模块校准： *特别提示：做模块校准时应遵循先调控制、后调测量的 顺序原则* 电压控制校准：光标移动到“电压控制校准”项，此时显 示电压为当前模块设置工作电压，测量模块输出电压，按 “+、-”键，模块输出电压会相应升降，显示不变，调节要 求输出电压为显示电压，调节完成后移动光标到“保存” 位置，按“设置”键保存。 测量电压校准：光标移动到“测量电压校准”项，测量实 际输出电压，按“+、-”键调整显示值为实际测量值，移动 光标到“保存”位置，按“设置”键保存。 测量电流校准：光标移动到“测量电流校准”项，测量实 际输出电流（要求电流大于模块额定电流的50%），按 “+、-”键调整显示值为实际测量值，移动光标到“保存” 位置，按“设置”键保存。 不保存返回：光标在除“保存”项任何位置，按“设置” 键退回到基本信息显示页，此时校准修改无效，模块调原 有校准参数运行。
4、主监控器
提供人机接口，通过大屏幕LCD 显示屏和触 摸屏，实现系统运行参数显示、系统控制 操作和系统参数设置。 提供RS485与监控单元通讯，读取监控单 元参数。 提供RS232或RS485与上位机或自动 化系统通讯，提供直流系统工作参数。 具有实时时钟，提供准确时间。 系统参数具有掉电保护功能。监控掉 电后系统设置及控制参数不会丢失。
交直流屏培训共63页文档
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 然自乐 。
▪
谢谢！Leabharlann 6326、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
《交直流屏培训》课件
掌握交直流屏的基本知识和工作原理，以及其在电力系统中的重要应用。
交流电基础知识
什么是交流电
交流电是指电荷周期性地改变 方向的电流。
交流电的电压表示
交流电的电压可以通过正弦波 形来表示。
交流发电机
交流发电机通过电磁感应原理 产生交流电。
直流电基础知识
1 什么是直流电
直流电是电荷按照一个方向连续流动的电流。
2 直流电的电压表示
直流电的电压保持恒定，可通过直线图形表示。
3 直流电的产生方式
直流电可以通过电池、太阳能电池板等设备产生。
交直流屏的结构和工作原理
结构
交直流屏由断路器、变压器、整流器等组件构 成。
工作原理
交直流屏将交流电转换为直流电，并将其分配 到不同的回路。
交直流屏的安装与维护
1
安装前的准备
电动汽车充电站
交直流屏用于电动汽车充电站的能
回顾课程的重点内容和学习收获。
答疑
2
解答学员对课程内容的疑问和提供进
一步资料。
3
学习资源推荐
分享更多关于交直流屏的学习资源和 参考资料。
确保安装地点满足安全规范并检查所
安装步骤
2
需材料。
按照安装手册逐步进行安装、接线和
测试。
3
日常维护
定期检查交直流屏的运行状态和温度， 并清洁设备。
应用实例讲解
城市电网
交直流屏用于城市电网的电力分配和转换。
能源站点
交直流屏用于能源站点的电力调整和管理。
工业自动化
交直流屏是工业自动化系统的核心组件，用 于电力控制和传输。
《交直流屏培训》PPT课 件
探索交直流屏的神秘世界，从基础知识到应用实例的全面讲解，让您真正了 解交直流屏的结构、工作原理以及安装与维护的要点。
《直流屏培训》课件
直流屏的维护保养
日常保养 定期检查 预防性维护 维修保养记录
定期清理直流屏表面灰尘、污垢，保持其外观整洁。
对直流屏的电源、电缆、元件等进行定期检查，确保其完好无 损。
根据直流屏的使用情况和制造商的推荐，进行更换滤网、清洗 散热器等预防性维护工作，确保其正常运行。
建立维修保养记录，详细记录直流屏的维修保养过程、更换部 件等信息，为后续维护保养提供参考。
除了电力系统和轨道交通领域，直流 屏还广泛应用于其他领域，如石油化 工、冶金、煤炭、市政建设等。
在这些领域中的应用案例包括中石油 、中石化等大型企业的实际应用，这 些案例证明了直流屏在其他领域中同 样具有稳定、可靠、高效的特点。
THANKS
感谢观看
02
它采用高频开关电源技术，将交 流电转换为直流电，为各种电力 设备提供稳定的直流电源。
直流屏的作用
保证电力设备的稳定运行
方便维护和管理
直流屏为电力设备提供稳定的直流电 源，保证设备的正常运行和稳定性。
直流屏采用模块化设计，方便维护和 管理，同时能够实现远程监控和控制 ，提高管理效率。
提高供电可靠性
02
CATALOGUE
直流屏的组成与工作原理
直流屏的பைடு நூலகம்成
01
02
03
04
电源模块
提供直流电源，具备稳压、稳 流功能。
控制模块
负责控制整个直流屏的运行， 包括监控、保护、控制等功能
。
显示模块
提供人机交互界面，显示直流 屏的工作状态和相关信息。
通信模块
实现直流屏与外部设备的通信 ，如与监控系统、调度系统等
采用直流电源供电，可以避免交流电 源故障对电力设备的影响，提高供电 的可靠性。
