镭雕的工作原理及注意事项
镭雕机作业指导书
镭雕机作业指导书一、引言镭雕机是一种高精度的激光加工设备，广泛应用于饰品、工艺品和电子产品等行业。
本作业指导书旨在向操作人员提供正确使用镭雕机的指导与操作流程，以确保生产过程的安全性和加工效果的优良性。
二、镭雕机的基本原理镭雕机采用激光束对工件进行精确刻划和雕刻。
其基本原理是激光器将电能转换为光能，形成一束能量极高且密集的激光束，通过透镜进行聚焦后，照射到工件表面，使工件表面材料被蒸发、剥离、氧化或烧蚀，实现各种精细图案或文字的加工。
三、操作前的准备工作1. 环境准备：确保操作环境通风良好、无易燃物和易爆物；2. 安全防护：佩戴防护眼镜和手套，避免激光直接照射到眼睛和皮肤，以防止激光辐射对人体产生伤害；3. 工件固定：将待加工的工件牢固地固定在镭雕机的工作台上，避免在加工过程中产生位移。
四、操作流程1. 打开电源：确保镭雕机的电源开关处于关闭状态，插上电源线，并按下电源开关，此时电源指示灯亮起；2. 设定参数：根据工件的材质、大小和加工要求，在控制面板上设定合适的加工参数，包括激光功率、速度和扫描深度等；3. 对位校准：根据需要，使用镭雕机提供的红外定位或视觉定位系统，将激光焦点对准工件表面，确保加工位置的准确性；4. 启动激光加工：按下启动键或启动按钮，开始激光加工过程；5. 监控加工情况：通过观察和设备显示屏，实时监控加工过程，确保加工质量；6. 加工完成：加工完毕后，按下停止键或停止按钮，激光停止工作，待设备冷却后方可打开设备门，取出加工完成的工件。
五、常见故障处理1. 切割或雕刻不良：可能是激光功率不足或加工速度过高引起的，可适当增加激光功率或降低加工速度；2. 研磨效果不佳：可能是激光聚焦镜头脏污或磨损导致的，应及时清洁或更换；3. 设备故障：如出现设备故障，应立即停止操作，并请专业维修人员进行检修和维护。
六、安全注意事项1. 严禁随意触摸激光设备的光学部件，以免对设备产生损坏；2. 操作人员须佩戴防护眼镜和手套，避免激光直接照射到人体；3. 操作人员须严格按照操作流程进行操作，避免操作过程中产生意外伤害；4. 禁止在未经许可的情况下更改设备的任何参数或组件，以免引发设备故障或操作危险；5. 镭雕机必须放置在稳定的地面上，并确保周围空间充足，以便操作和维护。

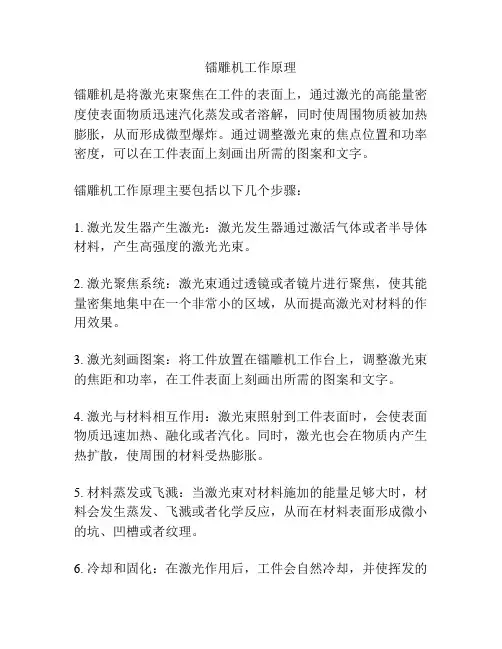

镭雕机工作原理
镭雕机工作原理
镭雕机是将激光束聚焦在工件的表面上，通过激光的高能量密度使表面物质迅速汽化蒸发或者溶解，同时使周围物质被加热膨胀，从而形成微型爆炸。
通过调整激光束的焦点位置和功率密度，可以在工件表面上刻画出所需的图案和文字。
镭雕机工作原理主要包括以下几个步骤：
1. 激光发生器产生激光：激光发生器通过激活气体或者半导体材料，产生高强度的激光光束。
2. 激光聚焦系统：激光束通过透镜或者镜片进行聚焦，使其能量密集地集中在一个非常小的区域，从而提高激光对材料的作用效果。
3. 激光刻画图案：将工件放置在镭雕机工作台上，调整激光束的焦距和功率，在工件表面上刻画出所需的图案和文字。
4. 激光与材料相互作用：激光束照射到工件表面时，会使表面物质迅速加热、融化或者汽化。
同时，激光也会在物质内产生热扩散，使周围的材料受热膨胀。
5. 材料蒸发或飞溅：当激光束对材料施加的能量足够大时，材料会发生蒸发、飞溅或者化学反应，从而在材料表面形成微小的坑、凹槽或者纹理。
6. 冷却和固化：在激光作用后，工件会自然冷却，并使挥发的
物质重新凝固或者固化，形成所需的图案和样式。
7. 控制系统：镭雕机配备了计算机控制系统，可以根据设计要求精确调整激光束的位置、能量密度和刻画速度，实现高精度的刻画效果。
通过上述工作原理，镭雕机可以用于金属、塑料、石材、木材等不同材料的刻画和加工。
它具有高精度、高效率、非接触性等优点，在珠宝加工、工艺品制作、激光制造等领域有广泛的应用。

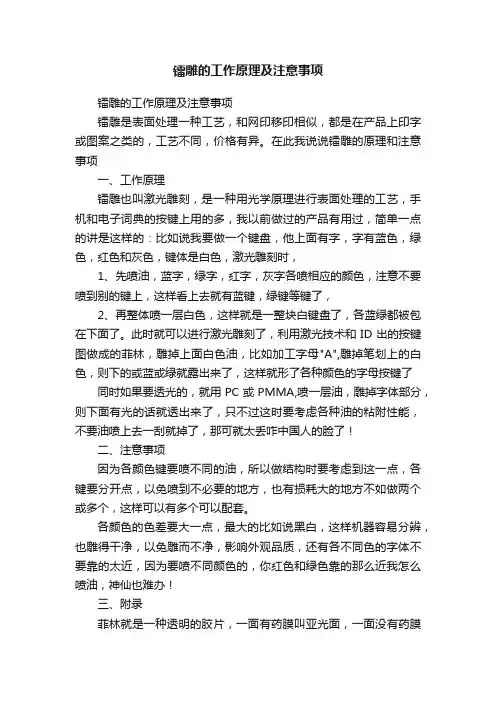

镭雕的工作原理及注意事项
镭雕的工作原理及注意事项镭雕的工作原理及注意事项镭雕是表面处理一种工艺，和网印移印相似，都是在产品上印字或图案之类的，工艺不同，价格有异。
在此我说说镭雕的原理和注意事项一、工作原理镭雕也叫激光雕刻，是一种用光学原理进行表面处理的工艺，手机和电子词典的按键上用的多，我以前做过的产品有用过，简单一点的讲是这样的：比如说我要做一个键盘，他上面有字，字有蓝色，绿色，红色和灰色，键体是白色，激光雕刻时，1、先喷油，蓝字，绿字，红字，灰字各喷相应的颜色，注意不要喷到别的键上，这样看上去就有蓝键，绿键等键了，2、再整体喷一层白色，这样就是一整块白键盘了，各蓝绿都被包在下面了。
此时就可以进行激光雕刻了，利用激光技术和ID出的按键图做成的菲林，雕掉上面白色油，比如加工字母"A",雕掉笔划上的白色，则下的或蓝或绿就露出来了，这样就形了各种颜色的字母按键了同时如果要透光的，就用PC或PMMA,喷一层油，雕掉字体部分，则下面有光的话就透出来了，只不过这时要考虑各种油的粘附性能，不要油喷上去一刮就掉了，那可就太丢咋中国人的脸了！二、注意事项因为各颜色键要喷不同的油，所以做结构时要考虑到这一点，各键要分开点，以免喷到不必要的地方，也有损耗大的地方不如做两个或多个，这样可以有多个可以配套。
各颜色的色差要大一点，最大的比如说黑白，这样机器容易分辨，也雕得干净，以免雕而不净，影响外观品质，还有各不同色的字体不要靠的太近，因为要喷不同颜色的，你红色和绿色靠的那么近我怎么喷油，神仙也难办！三、附录菲林就是一种透明的胶片，一面有药膜叫亚光面，一面没有药膜可以反光的。
亚光面不大反光，如果大家看过传统相片底就知道，其原理都差不多，只是片基和药膜成份不一样。
菲林分为四色（CMYK）和专色,菲林片有四张像幻灯片那样的东西叠起来的成一幅完整的彩色图象,需要拿去印刷厂制成版分成四次叠印出来。
而传统的胶卷冲洗相片一次就成像。
“菲林”这个词是香港传过来的翻译。

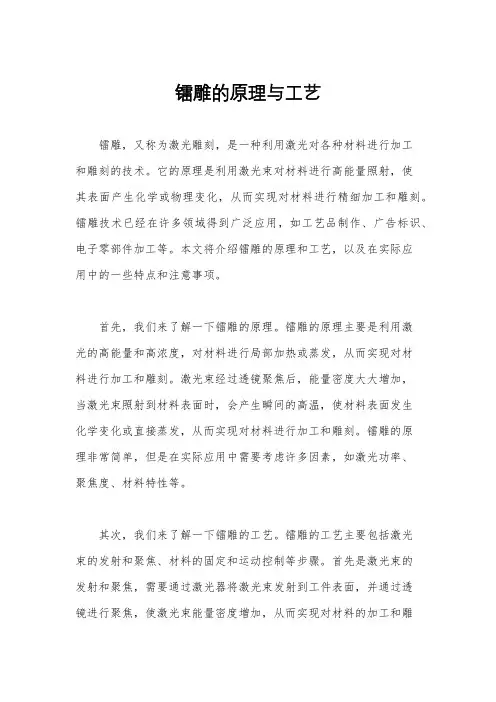

镭雕的原理与工艺
镭雕的原理与工艺镭雕，又称为激光雕刻，是一种利用激光对各种材料进行加工和雕刻的技术。
它的原理是利用激光束对材料进行高能量照射，使其表面产生化学或物理变化，从而实现对材料进行精细加工和雕刻。
镭雕技术已经在许多领域得到广泛应用，如工艺品制作、广告标识、电子零部件加工等。
本文将介绍镭雕的原理和工艺，以及在实际应用中的一些特点和注意事项。
首先，我们来了解一下镭雕的原理。
镭雕的原理主要是利用激光的高能量和高浓度，对材料进行局部加热或蒸发，从而实现对材料进行加工和雕刻。
激光束经过透镜聚焦后，能量密度大大增加，当激光束照射到材料表面时，会产生瞬间的高温，使材料表面发生化学变化或直接蒸发，从而实现对材料进行加工和雕刻。
镭雕的原理非常简单，但是在实际应用中需要考虑许多因素，如激光功率、聚焦度、材料特性等。
其次，我们来了解一下镭雕的工艺。
镭雕的工艺主要包括激光束的发射和聚焦、材料的固定和运动控制等步骤。
首先是激光束的发射和聚焦，需要通过激光器将激光束发射到工件表面，并通过透镜进行聚焦，使激光束能量密度增加，从而实现对材料的加工和雕刻。
其次是材料的固定和运动控制，需要将工件固定在加工台上，并通过控制系统对加工台进行运动控制，实现对材料的精确加工和雕刻。
镭雕的工艺需要高度的精密度和稳定性，以确保加工和雕刻的质量和精度。
在实际应用中，镭雕具有许多特点和注意事项。
首先，镭雕可以对各种材料进行加工和雕刻，如金属、塑料、玻璃等，具有很大的灵活性和多样性。
其次，镭雕具有高精度和高效率的特点，可以实现对材料的精细加工和雕刻，提高生产效率和产品质量。
另外，镭雕还具有非接触加工的特点，不会对材料表面产生压力和变形，适用于对材料进行精细加工和雕刻。
但是在实际应用中，需要注意激光安全、材料特性、加工参数等因素，以确保镭雕的质量和安全。
总之，镭雕作为一种先进的加工和雕刻技术，在许多领域得到了广泛应用。
它的原理简单，工艺复杂，具有许多特点和注意事项。

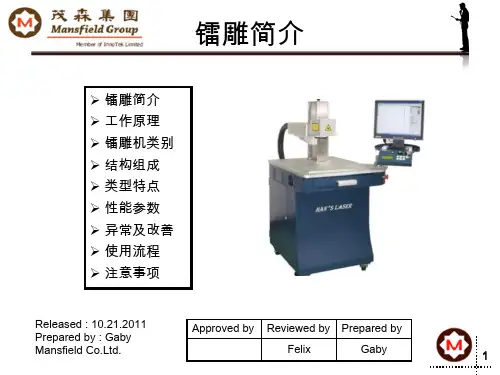

镭雕技术简介_111026
全反射镜
钕钇铝石 榴石激光 器
聚焦镜
过滤镜 5
镭雕机类别
CO2激光镭雕机
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
采用CO2气体充入放电管作为产生激光的介质，当在电极上加高电压， 放电管中产生辉光放电，就可使气体分子释放出激光，将激光能量放 大后就形成对材料加工的激光束。
半导体 光源
全反 射镜
转换器
全反 射镜
聚焦镜
固体激 光器
输出镜
7
镭雕机类别
b、半导体端泵YAG激光镭雕机
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
直接从激光晶体的端面将半导体泵光（808nm）泵入，经光学 组输出生激光，使转换效率大大提高。
16
Prepared by
Gaby 1
镭雕简介
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
镭雕是表面处理的一种工艺，和网印、移印相似，都是在产品上印字 或者图案之类，但相比之下镭雕有标记速度快；图像标记美观；分辨 率高；永不磨损；范围广泛；安全可靠；精确性高；效果一致；高速 快捷；成本底廉；访伪性强等优点。 激光雕刻按雕刻方式不同可分为点阵雕刻和矢量切割。
14
注意事项
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
1. 严禁无水或水循环不正常情况下启动激光电源和调Q电源。 2. 不允许Q电源空载工作（即调Q电源输出端悬空）。 3. 出现异常现象，首先关闭振镜开关和钥匙开关，再行检查。 4. 不允许在氪灯点燃前启动其他组件，以防高压窜入损坏组件。
镭雕的原理与工艺
镭雕的原理与工艺镭雕是一种常见的激光加工技术，利用高能激光束对工件表面进行加工，从而实现对工件进行标记、切割或雕刻。
镭雕技术在工业生产中有着广泛的应用，其原理与工艺对于加工质量和效率起着决定性的作用。
镭雕的原理主要是利用激光束对工件表面进行热加工，通过激光束的高能量将工件表面材料局部加热至融化或汽化状态，从而实现对工件表面的加工。
激光束的能量密度非常高，可以在极短的时间内将工件表面加热至极高温度，因此可以实现对各种材料的加工，包括金属、塑料、玻璃等。
镭雕的工艺包括激光束的发射、聚焦、定位和控制等环节。
首先是激光器产生高能激光束，然后通过透镜系统对激光束进行聚焦，使其能量密度达到加工要求。
接着利用数控系统对激光束进行定位和控制，实现对工件表面的精确加工。
整个工艺需要高精度的光学系统和精密的数控设备配合完成，以确保加工质量和效率。
镭雕技术具有许多优点，首先是加工精度高。
激光束的能量密度高，可以实现对工件表面的微米级加工，因此可以实现对细小图案和文字的精确雕刻。
其次是加工效率高。
激光束的加工速度快，可以在短时间内完成大量工件的加工，提高生产效率。
此外，镭雕技术还可以实现对各种材料的加工，包括金属、塑料、陶瓷等，具有很强的适用性。
当然，镭雕技术也存在一些局限性，首先是加工深度受限。
由于激光束的能量密度高，镭雕技术在加工厚度较大的工件时会受到限制，无法实现深度加工。
其次是加工成本较高。
镭雕设备和工艺技术的投入成本较高，对于一些小型企业来说可能难以承受。
因此在选择镭雕技术时需要综合考虑加工要求和成本因素。
总的来说，镭雕技术是一种高精度、高效率的加工技术，具有广泛的应用前景。
随着激光技术的不断发展和完善，镭雕技术将会在更多领域得到应用，为工件加工提供更多选择和可能性。
镭雕技术简介_111026分解
溢出 未雕完全
4
标深不够
镭雕机使用流程
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
检查水路、电路无误后方能开机，开机顺序为：
① 接通进线电源，打开钥匙开关。此时机器抽风及制冷系统通电，电流 表显示数值7A左右。
② 等待5～10秒钟，按动外控制面板上触发按钮，电流表显示数值为 零，3～5秒钟之后，氪灯点燃，电流表显示数值7A。 ③ 打开振镜电源。 ④ 打开计算机，调出所需打标文件。 ⑤ 调节激光电源到工作电流（10～18A），即可开始打标； 打标结束 后，按以上顺序逆向关闭各组件电源。
全反射镜
钕钇铝石 榴石激光 器
聚焦镜
过滤镜 5
镭雕机类别
CO2激光镭雕机
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
采用CO2气体充入放电管作为产生激光的介质，当在电极上加高电压， 放电管中产生辉光放电，就可使气体分子释放出激光，将激光能量放 大后就形成对材料加工的激光束。
Prepared by
Gaby 1
镭雕简介
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
镭雕是表面处理的一种工艺，和网印、移印相似，都是在产品上印字 或者图案之类，但相比之下镭雕有标记速度快；图像标记美观；分辨 率高；永不磨损；范围广泛；安全可靠；精确性高；效果一致；高速 快捷；成本底廉；访伪性强等优点。 激光雕刻按雕刻方式不同可分为点阵雕刻和矢量切割。
12
镭雕异常及改善
编号 不良项目 不良原因
光纤镭雕机原理
光纤镭雕机原理
光纤镭雕机的工作原理是利用激光束的高能量对材料进行局部熔化或气化，从而实现精细的图案或文字标记。
具体步骤如下：
1. 激光器产生激光束。
激光器内部包含一个光源，通常是激光二极管，能够将电能转化为光能。
当电流通过激光二极管时，光子被激发出来，形成一束高强度、高聚焦的激光束。
2. 激光束经过一系列光学器件进行处理和调整。
这些光学器件包括反射镜、透镜和滤光片等，通过调整这些器件的角度和位置，可以控制激光束的路径和焦点位置，以确保激光束能够准确地照射到工件表面。
3. 激光束进入工作台，工作台上放置有待加工的材料，可以是金属、塑料、玻璃等不同种类的材料。
当激光束照射到工件表面时，由于激光束的高能量，材料会被局部加热并迅速熔化或气化，形成微小的颗粒或蒸汽。
这些颗粒或蒸汽会随着激光束的移动而被排除出去，从而在工件表面留下所需的图案或文字标记。
4. 通过控制系统调节激光器的输出功率、扫描速度和激光束的频率等参数，可以实现不同效果的加工。
例如，可以通过改变激光束的频率来控制雕刻深度和线条粗细，从而实现不同质量和精度的加工要求。
总之，光纤激光镭雕机的工作原理是通过激光器产生高能量的激光束，经过光学器件的处理和调整后，将激光束聚焦到工件表面，利用激光束的局部加热作用使材料熔化或气化，从而实现材料的雕刻、打标和切割等加工过程。
这种工作原理使得光纤激光镭雕机具有高精度和非接触加工等优点，成为现代工业生产中不可或缺的重要工具之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镭雕的工作原理及注意事项
镭雕是表面处理一种工艺，和网印移印相似，都是在产品上印字或图案之类的，工艺不同，价格有异。
在此我说说镭雕的原理和注意事项
一、工作原理
镭雕也叫激光雕刻，是一种用光学原理进行表面处理的工艺，手机和电子词典的按键上用的多，我以前做过的产品有用过，简单一点的讲是这样的：比如说我要做一个键盘，他上面有字，字有蓝色，绿色，红色和灰色，键体是白色，激光雕刻时，
1、先喷油，蓝字，绿字，红字，灰字各喷相应的颜色，注意不要喷到别的键上，这样看上去就有蓝键，绿键等键了，
2、再整体喷一层白色，这样就是一整块白键盘了，各蓝绿都被包在下面了。
此时就可以进行激光雕刻了，利用激光技术和ID出的按键图做成的菲林，雕掉上面白色油，比如加工字母"A",雕掉笔划上的白色，则下的或蓝或绿就露出来了，这样就形了各种颜色的字母按键了
同时如果要透光的，就用PC或PMMA,喷一层油，雕掉字体部分，则下面有光的话就透出来了，只不过这时要考虑各种油的粘附性能，不要油喷上去一刮就掉了，那可就太丢咋中国人的脸了！
二、注意事项
因为各颜色键要喷不同的油，所以做结构时要考虑到这一点，各键要分开点，以免喷到不必要的地方，也有损耗大的地方不如做两个或多个，这样可以有多个可以配套。
各颜色的色差要大一点，最大的比如说黑白，这样机器容易分辨，也雕得干净，以免雕而不净，影响外观品质，还有各不同色的字体不要靠的太近，因为要喷不同颜色的，你红色和绿色靠的那么近我怎么喷油，神仙也难办！
三、附录
菲林就是一种透明的胶片，一面有药膜叫亚光面，一面没有药膜可以反光的。
亚光面不大反光，如果大家看过传统相片底就知道，其原理都差不多，只是片基和药膜成份不一样。
菲林分为四色（CMYK）和专色,菲林片有四张像幻灯片那样的东西叠起来的成一幅完整的彩色图象,需要拿去印刷厂制成版分成四次叠印出
来。
而传统的胶卷冲洗相片一次就成像。
“菲林”这个词是香港传过来的翻译。
准确的说是粤语的音译。
为什么会出来“林”这个音讲起来就有些好笑了。
大家都知道香港当初相比内陆是一西化很严重的地方。
很多稍微受过高等教育的人，特别是公司工作的白领，都喜欢在讲话的时候夹杂一点英文单词。
这在香港现在还是很明显。
但是香港民众教育水平也有差别。
有些普通民众很羡慕出入高档写字楼的白领，所以会刻意的模仿他们说话的方式。
菲林就是胶片,是旧时对film的翻译,“Film”这个词由于普通街坊没有受过发音训练，所以就把“lm”发成一个很重的“林”的音。
久而久之，大家也都认可了这种说法，就变成这样的翻译了。
现在一般是指胶卷,也可以指印刷制版中的底片。
菲林都是黑色的，菲林的边角一般有一个英文的符号，是菲林的编号，标明该菲林是C、M、Y、K中的哪一张，是cmyk的其中一个（或专色号），表示这张菲林是什么色输出的，如果没有，可以看挂网的角度，来辨别是什么色。
旁边的阶梯状的色条是用来进行网点密度校对的。
色条除了看网点密度是否正常，还是一个就是看CMYK，色条在左下角是C，色条在左上角是M，在右上角是Y，在右下角是K,所以只要根据色条印刷厂就知道CMYK了。
也就是说为了方便检验菲林显影的浓度，菲林片的角上有颜色编号。
而至于印多少颜色根据每张菲林片的网线来定的。
菲林上的网点是告诉你“这里有这种程度的某种颜色”，例如，一般文字版，只有一个黑色，版子只有一张菲林，如果你用红墨印刷，印出来的就是红字了。
一张菲林片只代表一种颜色，印刷彩色的，最少要有4张菲林片，代表了C、M、Y、K 4个颜色！也可以是四个专色，专色菲林是用单独的文件输出成K版的。
旁边的色标不能表明CMYK的具体值，而是对照用的,检验菲林出的是否符合要求。
有人习惯是画完角线(裁切线、套准线)后，自己再用各个版上的纯色标上各版的名称。
例如，标上C、M、Y、K、专银，然后分别填上兰、红、黄、黑和专色版上的专色，这样，出来的菲林上都有标识而且特别直观。
而色标的尺寸
10*5mm，并打上纸色的CMYK的英文字母,色块与颜色名称一一对应。
晒版工人看菲林边角就可以了。
一般来讲，菲林的网点角度都是固定的，就像黄版的网角是90度。
也有例外的,如果图象的黄色表达集中在90度的范围,那么黄色就不能使用90角.否则挂网的痕迹就太明显了!!
按通常情理，出一个色，就应该打一个色条，依次来检查在该色出非林的过程中，各个密度阶梯上晒制的情况就很清楚了，一般是四个色条，而且排列的很整齐的。
大多数颜色都是靠这四色组合得来得，那么每个菲林都是黑色只不过它们表示的颜色不同C，M，Y，K，看看比例就知道了，再通过印刷四色油墨来。
