山地垂直自然带的判断
山地垂直自然带分布图的判读
山地垂直自然带分布图的判读[图型概述] 山地垂直自然带谱图反映了该山地的垂直地带性，它多以山地的垂直自然带分布示意图呈现，也以某自然带分布高度等值线图呈现，它们都反映了随着高度不同，水热状况不同，从而导致自然景观的差异。
判读内容分析解决问题看基带，定位置基带是指高山山麓的自然带，位于垂直自然带的最低层，与当地水平自然带一致。
如图1中南坡基带为雨林季雨林带，由此可知此山位于热带季风气候区看带谱，析成因垂直自然带谱是指从山麓到山顶的自然带的分布与变化。
影响山地垂直自然带谱复杂程度的因素主要有山体所在纬度、山体海拔和山顶与山麓间的相对高度。
如图1中喜马拉雅山脉南坡相对高度大，纬度低，自然带谱比北坡更复杂、完整析高度，辨阴阳坡向，同一自然带在不同地区的分布高度不同，其分布高度随纬度和坡向而变化。
(1)山体所在纬度——同类自然带的分布，在低纬的山地海拔高，在高纬的山地海拔低。
(2)坡向——一般情况下，自然带分布海拔高的为阳坡，辨南北半球自然带分布海拔低的为阴坡读雪线高低，析成因(1)山体所在纬度——纬度低，雪线海拔高；纬度高，雪线海拔低。
(2)坡向——阳坡雪线海拔高，阴坡雪线海拔低；迎风坡雪线海拔低，背风坡雪线海拔高。
(3)季节：夏季气温较高，雪线上升；冬季气温较低，雪线下降。
(4)降水：降水量越大，雪线越低；降水量越少，雪线越高。
一般降水多的山地或坡向雪线低。
(5)多因素综合作用：喜马拉雅山脉南坡，既是阳坡，又是迎风坡，但水分条件的影响超过了热量条件的影响，因此雪线高度南坡比北坡低。
(6)人类活动：全球变暖、臭氧层破坏，以及矿物能源燃烧产生的粉尘污染雪面，都会使雪线上升(2020·高考江苏卷)下图为甲、乙两山地同纬度的山地垂直带谱示意图。
读图回答(1)～(2)题。
(1)两山地属于( )A．昆仑山脉B．秦岭C．祁连山脉D．横断山脉(2)两山地的基带植被类型不同，原因是乙山地( )A．基带更高，热量不足B．海拔更高，山谷风强C．基带受焚风作用更强D．基带原生植被遭破坏【判读流程】图表信息获取【尝试解答】(1)D (2)C(2021·河南十校阶段性测试)下图为塔里木盆地边缘某山地两坡的垂直带谱示意图。
如何判读山地垂直自然带
度与绝对高度等条件的变化。 １垂直带谱的丰富程度 。 （） 山麓到 山顶水热 的变化与从低纬到高纬 的变化有些类
似， 因此 山麓到 山顶 自然带 的变化类似于从所在纬度 向
读 进行 一些讨论 。
、
垂直 自然带的含义
１ 念： ． 概 随着山地海拔的 升高 ， 气温逐渐降低 ， 降水
也呈现 出一定 的变化 ， 因而导致 了气候 、 被 、 植 土壤 和 自然 景观呈现 出垂直 方向上 的带状分 布与变化的 自然
在山地垂直自然带的名称中往往不再冠有温基带一般与所处的水平地带一致因此可以根据基带的类型确定山地所在的大体纬度位置比较多座山体度带而直接用植被命名或前缀一山地如喜马拉雅山南坡基带为常绿阔叶林带

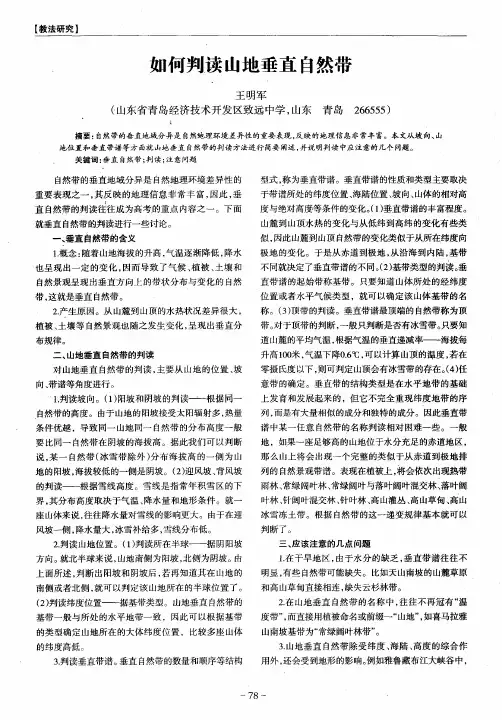

【 教法研 究 】
如何判读 山地垂直 自然带
王 明军
（ 山东省青 岛经济技术开发区致远 中学 ， 山东
１ ． 在干旱地 区 ， 由于水 分的缺乏 ， 垂直带 谱往往 不 明显 ， 有些 自然带可能缺失 。比如天山南坡 的山麓草原 和高山草甸直接相连 ， 缺失云杉林带。 ２在山地垂直 自然带 的名称 中 ， ． 往往不 再冠有 “ 温
度带 ”而直接用植被命名或前缀一“ ， 山地 ”如喜马拉雅 ， 山南坡基带为“ 常绿阔叶林带 ” 。 ３山地垂直 自然带 除受 纬度 、 ． 海陆 、 高度 的综合 作
滦县
０ ３０ ） ６ ７ ０
摘要 ： 人教版课文《 报任安 书（ 节选） 第二 自然段 因感情与事理交错扭 结成 为教 学难点 ， 》 本文就 此设计 了“ 轴线 法”通过抽取关键 句理 出文本的事理脉络 ， 文意趋于明朗。 ， 使
关键词 ： 报任安 书； 事理 ； 线 抽
司马迁 的《 任安 书》 选人高 中语文 教材 多年 ， 报 被 但在教学上 一直是一块 “ 骨头” 硬 。清包世 臣曾说此文

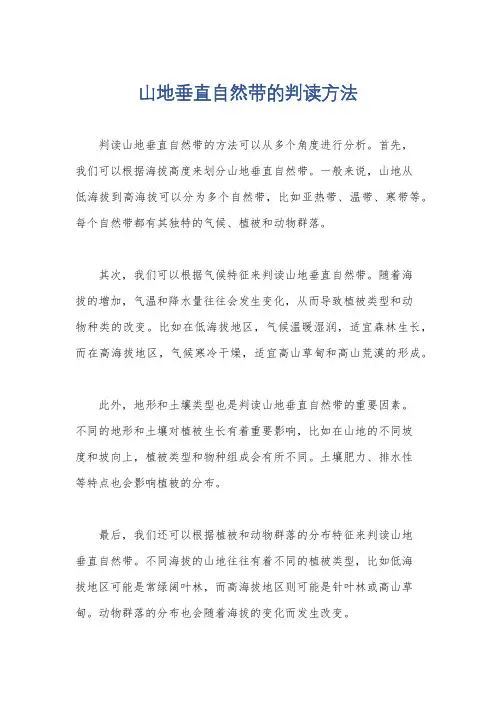

山地垂直自然带的判读方法
山地垂直自然带的判读方法
判读山地垂直自然带的方法可以从多个角度进行分析。
首先，
我们可以根据海拔高度来划分山地垂直自然带。
一般来说，山地从
低海拔到高海拔可以分为多个自然带，比如亚热带、温带、寒带等。
每个自然带都有其独特的气候、植被和动物群落。
其次，我们可以根据气候特征来判读山地垂直自然带。
随着海
拔的增加，气温和降水量往往会发生变化，从而导致植被类型和动
物种类的改变。
比如在低海拔地区，气候温暖湿润，适宜森林生长，而在高海拔地区，气候寒冷干燥，适宜高山草甸和高山荒漠的形成。
此外，地形和土壤类型也是判读山地垂直自然带的重要因素。
不同的地形和土壤对植被生长有着重要影响，比如在山地的不同坡
度和坡向上，植被类型和物种组成会有所不同。
土壤肥力、排水性
等特点也会影响植被的分布。
最后，我们还可以根据植被和动物群落的分布特征来判读山地
垂直自然带。
不同海拔的山地往往有着不同的植被类型，比如低海
拔地区可能是常绿阔叶林，而高海拔地区则可能是针叶林或高山草甸。
动物群落的分布也会随着海拔的变化而发生改变。
综上所述，判读山地垂直自然带的方法可以从海拔高度、气候特征、地形土壤和植被动物群落等多个角度进行分析，综合考虑这些因素可以更全面地理解和判读山地垂直自然带的特征。
2020版高考地理总复习图形突破6山地垂直自然带示意图的判读课件中图版
B.针叶林、针阔叶混交林
C.落叶阔叶林、常绿阔叶林 D.针叶林、常绿阔叶林
4.该山脉最有可能是 ( )
A.天山 B.秦岭 C.长白山
D.南岭
3.B 4.C [解析] 第3题,读材料可知,目前北坡拥有较完整的植被垂直带谱,故阅读图 中岳桦林带以下先出现针叶林,山麓地带出现针阔叶混交林。第4题,据材料可知,该山 脉主峰植被曾因火山喷发而全部毁掉,且该山脉山麓地带出现针阔叶混交林,由此判断 该山脉最有可能是长白山。
A.550千米
B.1000千米 C.1200千米
D.14800千米
2.玉山树种丰富的原因不包括 ( )
A.纬度低
B.海拔高 C.降水丰富
D.红壤广布
应用提升 1.B 2.D [解析] 第1题,读图,根据图中垂直自然带和水平自然带的分布变 化规律可以判断,水平方向常绿阔叶林分布的范围从25°N左右延伸到34°N附近,大约 跨9个纬度,根据经线上1个纬度相差约110千米,计算可得水平陆地上要完全通过常绿 阔叶林地区至少要走约1000千米。第2题,纬度越低,海拔越高,降水越丰富,垂直自然 带种类越多,而与红壤广布无关。
土壤中磷累积量 二、三次冰期示意图 带谱示意图
自然带谱的主要差异、
的垂直变化图 [角度] 考查山峰抬升 [角度] 考查山地 山脉纬度位置、各自然
[角度] 考查磷高 至冰期时终年积雪高 小流域内水量变 带在南北坡出现的高度
累积区位置及垂 度的先后顺序及现代 化过程及自然带 差异及原因、雪线的高
直区域特征
判读技巧
1.通过垂直自然带谱的基带名称确定所在的温度带 所谓基带,即高山山麓的自然带,因位于垂直自然带谱的最底层而得名。如果
某山地最底层自然带是常绿阔叶林带,说明该山地位于亚热带地区。 2.通过自然带的数量判断纬度的高低
2020届高三地理复习讲解：山地垂直自然带谱示意图的判读
2020届高三地理复习讲解：山地垂直自然带谱示意图的判读一、知识讲解1．通过带谱的基带名称确定所在的温度带所谓基带，即高山山麓的自然带，因位于垂直自然带的最底层而得名，如果最底层自然带是常绿阔叶林带，说明该山地位于亚热带地区。
2．通过带谱的数量判断纬度的高低通常，带谱数量越多，山地所在的纬度位置越低，反之则越高。
因此，纬度低的高大山岭，自然带数量要多于纬度高的山岭。
若是赤道地区的高大山岭，自然带从山麓到山顶发生的变化规律类似于由赤道到两极的变化规律。
3．利用自然带判断南北半球通过自然带的数量，判断阳坡和阴坡，进而判断南北半球。
北半球的山体，因全年大部分时间正午太阳在南边，则南坡获得的光热多于北坡，南坡自然带的数目多于北坡，或基带自然带的海拔高度高于北坡；南北半球则反之。
如下图所示：4．根据雪线的高低判断迎风坡和背风坡雪线高的为背风坡，雪线低的为迎风坡(山地迎风坡降水丰富，冰雪量大，融化慢，因此雪线低；山地背风坡降水少，冰雪量小，融化快，因此雪线高)。
5．根据不同山坡自然带分布海拔的不同判断山坡坡向(1)东西走向的山——自然带海拔分布高的为阳坡，自然带海拔分布低的为阴坡。
(如喜马拉雅山)(2)南北走向的山(温带地区)——自然带海拔分布高的为背风坡，自然带海拔分布低的为迎风坡(如太行山：迎风坡降水多，但气温稍低，在背风坡相同的海拔处，其降水量比迎风坡少，但气温偏高。
因此背风坡同迎风坡降水量和气温大体相同的地方，其海拔要高于迎风坡，故背风坡的自然带分布海拔要比迎风坡的高)。
如下图所示：二、经典高考试题1．下图为我国某山地北坡甲、乙、丙三地垂直自然带随海拔变化示意图。
完成(1)～(2)题。
(1)该山地可能是()A．秦岭B．南岭C．昆仑山D．喜马拉雅山(2)甲、乙、丙三地垂直自然带的类型组合存在差异的主导因素是()A．光照B．水分C．海拔D．热量解析第(1)题，考查山地垂直地域分异规律。
解题的关键是根据示意图找出基带的自然带。
[全]高中地理(山地的垂直地带性、雪线、珠穆朗玛峰)考点详解
![[全]高中地理(山地的垂直地带性、雪线、珠穆朗玛峰)考点详解](https://img.taocdn.com/s3/m/75017f3e998fcc22bcd10df2.png)
高中地理（山地的垂直地带性、雪线、珠穆朗玛峰）考点详解•垂直地带性随着海拔的升高，气温逐渐降低（0.6℃/100m），分布的植被类型也会发生变化。
山地垂直地带性的植被分布，主要有4个规律：①基带。
山麓地区分布的植被（基带），与当地的植被分布一致；②山脚-山顶。
从山脚至山顶，气温越来越低（热量条件越来越差），植被越来越稀疏；③迎风坡、阳坡。
迎风坡和阳坡的光照、水汽更加充足，因此同样的海拔时，植被比背风坡和阴坡更加茂盛；④自然带的个数：同一座山脉，纬度越低，相对海拔越高，自然带越丰富（个数越多）。
例题下图为珠穆朗玛峰南坡、北坡垂直自然带谱示意图。
读图回答13~14题。
13、与北坡相比，南坡自然带更丰富，原因是南坡（）A. 相对高度大，纬度低B. 坡向朝南，温度高C. 坡度大，纬度低D. 海拔高，降水多14、与北坡相比，南坡雪线（永久冰雪带的下限）较低，原因是南坡（）A. 迎风坡，降水丰富B. 阳坡，光照充足C. 坡度大，积雪下滑D. 纬度低，温度高答案：A、A精讲精析：（1）分析南坡自然带丰富的原因。
①纬度越低、相对高度越大，则自然带的数量越多；②珠穆朗玛峰位于北半球，即南坡更靠近赤道，纬度更低；③从图中可以看出，南坡的相对高度更大，因此南坡纬度低+相对高度大，自然带更丰富，选项A正确。
（2）分析南坡雪线较低的原因。
①影响雪线的主要因素有温度、降水、地形等。
温度越低、降水越充足、地形坡度越小，雪线的高度越低；②图中南坡为西南季风的迎风坡（水汽来自印度洋），降水很丰富，因此雪线较低，选项A正确；③其他影响因素中，南坡为阳坡（光照充足），纬度较低（气温较高），并且地形更陡峭，这都会导致南坡雪线升高，而不是降低，因此选项BCD错误。
总结•雪线本节例题的难度适中，解题思路为：①从纬度、相对高度方面，分析南坡自然带更丰富的原因；②从地形、降水、气温等方面，分析南坡雪线较低的原因（降水是主导因素）。
雪线，指的是在高纬高山地区，常年积雪带的下限（年降雪量=年消融量）。
方法技巧：如何判读山地垂直自然带谱图
方法技巧：如何判读山地垂直自然带谱图垂直自然带谱图多以某山地的垂直自然带分布示意图(图1、图2)为载体，考察垂直自然带的分布规律及其影响因素。
图1 珠穆朗玛峰地区南、北坡垂直自然带谱示意图图2 我国某山地东坡和西坡垂直带谱图图3 我国各地雪线高度分布示意图1.通过带谱的基带名称确定所在的温度带所谓基带，即高山山麓的自然带，因位于垂直自然带的最底层而得名，如果最底层自然带是常绿阔叶林带，说明该山地位于亚热带地区。
2.通过带谱的数量判断纬度的高低通常，带谱数量越多，山地所在的纬度位置越低，反之则越高。
因此，纬度低的高大山岭，自然带数量要多于纬度高的山岭。
若是赤道地区的高大山岭，自然带从山麓到山顶发生的变化规律类似于由赤道到两极的变化规律。
3．通过同类自然带的分布高度判断纬度高低同类自然带在低纬的山地分布海拔较高，在高纬的山地分布海拔较低。
4.利用自然带判断南北半球通过自然带的数量，判断阳坡和阴坡，进而判断南北半球。
北半球的山体，因全年大部分时间正午太阳在南方，则南坡获得的光热多于北坡，南坡自然带的数目多于北坡，或基带自然带的海拔高度高于北坡；南半球则反之。
如下图所示：5.根据雪线的高低判断迎风坡和背风坡雪线高的为背风坡，雪线低的为迎风坡(山地迎风坡降水丰富，冰雪量大，融化慢，因此雪线低；山地背风坡降水少，冰雪量小，融化快，因此雪线高)。
6.可根据不同山坡自然带分布海拔的不同，判断山坡坡向⑴东西走向的山——自然带海拔分布高的为阳坡，自然带海拔分布低的为阴坡。
(如喜马拉雅山)⑵南北走向的山(温带地区)——自然带海拔分布高的为背风坡，自然带海拔分布低的为迎风坡(如太行山：迎风坡降水多，但气温稍低，在背风坡相同的海拔处，其降水量比迎风坡少，但气温偏高。
因此背风坡同迎风坡降水量和气温大体相同的地方，其海拔要高于迎风坡，故背风坡的自然带分布海拔要比迎风坡的高)。
如下图所示：【典型例题】（2016•新课标Ⅰ卷）磷是土壤有机质的重要组成元素，也是植物生长的营养元素。
山地垂直地带性规律总结
山地垂直地带性规律总结地域分异规律主导因素更替方向分布规律主要分布地区山地垂直地域分异规律水热状况（水分、热量）由山麓到山顶的垂直更替高大的山地【注】①根据气温的垂直递减率，海拔每升高100米，气温下降约℃.②从山麓到山顶的水分状况差异明显。
一般从山麓到山顶的降水量呈“少—多—少”的变化。
【专题1】山麓自然带（基带）的确定：山地垂直自然带是在水平地带的基础上发展起来的，山麓自然带与该山所在水平自然带一致。
【专题2】山地垂直自然带谱与山地所在纬度向高纬方向的水平自然带谱相似。
（或者说，垂直地带性与纬度地带性具有相似性。
）【专题3】垂直自然带谱数目的影响因素：1.山体的海拔高度；2.山体所处的纬度；3.山体的相对高度（从山麓到山顶）。
一般海拔越高，纬度越低，相对高度越大，垂直自然带谱的数目越多，完整程度越好。
【专题4】同一自然带在不同地区分布高度不同1.纬度越高，同一自然带分布的海拔高度越低。
2.坡向（阳坡和阴坡、迎风坡和背风坡）：一般来说，同一自然带阳坡高于阴坡，因为阳坡热量条件优于阴坡。
【注】自然带的分布高度受气温和降水的共同影响，但判断该类题目时往往以热量作为主要依据，一般地，自然带分布高的坡为阳坡。
【专题5】雪线的分布高度1.雪线是山上积雪冰川带的下界，是降雪量与融雪量的平衡地带。
2.雪线高度的影响因素：①—雪线高度②—气温③—降水量（1）山体所在纬度——纬度低，雪线海拔高；纬度高，雪线海拔低。
（2）坡向——同一山体，阳坡雪线海拔高，阴坡雪线海拔低；迎风坡降水多，雪线海拔低；背风坡降水少，雪线海拔高。
（3）坡度:坡度越小，越利于积雪保存，雪线越低；而陡坡积雪易下滑，雪线越高。
【注】①全球雪线最高的地区并不在赤道而是在南北半球的副热带高气压带控制地区。
②雪线高度同样受气温和降水的影响，但常以降水为主要依据，因此，雪线低的坡往往确立为迎风坡。
【专题6】山地垂直自然带谱的应用1、判断南北半球：北半球南坡为阳坡，北坡为阴坡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 、但雪线位置最高的地方， 不在赤道附近， 而在副热带高压带降水量比赤道附近少的地区。 （乞山和珠峰比较） 3 、阳坡雪线高，阴坡雪线低（乞、天、阿均如此）；迎风坡雪线低，背风坡雪线高（珠峰 最明显，乞山、阿山、天山都有此特点）。两种条件矛盾时，一般是看主导因素降水（迎风 坡）。 4 、夏季雪线高，冬季雪线低。（图中无法说明）
（1 ）纬度
山地所处的纬度越低，水热状况越好，同类自然带分布的海拔越高；纬度越高，同类自然带 分布的海拔越低。 （2 ）坡向
同一山体，同类自然带在阳坡分布的海拔更高；在阴坡分布的海拔更低。 二、山地垂直带的判读方法 1 、通过山地基带名称确定所处的温度带 基带是指高山山麓的自然带， 与当地的水平自然带一致。 如某山地的基带是常绿阔叶林， 说 明该山地位于亚热带地区。 2 、通过山地带谱数量多少判定所处纬度高低 通常，带谱数量越多，山地所处的纬度越低；带谱数量越少，山地所处的纬度越高。 3 、通过南坡与北坡同类自然带的高低判断南北半球 如果南坡同类自然带高于北坡， 说明南坡热量更充足， 为向阳坡， 则该山位于北半球； 反之， 则为南半球。
4 、通过南坡与北坡自然带谱的数量判断南北半球
一般情况下， 山地向阳坡热量充足， 自然带谱的数量多于阴坡。 如果南坡自然带谱数量多于 北坡，说明南坡热量更充足，为向为阳坡，则该山位于北半球；反之，则为南半球。 雪线是永久冰雪带的下界，受气温、 降水的共同影响，气温高的山地雪线也高，而降水多的 山地雪线要低。 如喜马拉雅山南坡虽然热量高于北坡， 但因位于西南季风的迎风坡， 有丰富 的降水，雪线在 5500 m 左右，远低于北坡雪线高度 6000m 左右。 一般气温由赤道向两
17 ．垂直自然带谱反映了（ ）
A ．该山地可能位于云贵高原 B．经度地带性规律
C．甲坡的水热状况优于乙坡 D ．水分差异导致植被类型不同
18 ．乙坡山麓地带的气候类型是（ ）
A ．温带海洋性气候 B．亚热带季风气候
C．地中海气候 D．温带季风气候 (2012 年高考江苏卷 )雪线高度是指永久性积雪的下限高度，与所在地 区的气温与降水有密切关系。下图是根据我国气象台站观测资料模拟 的各地雪线高度分布示意图。读图回答 5 ～6 题。 5 ．模拟的我国雪线高度分布的基本趋势是 ( ) A ．从南向北逐渐升高 B．从西向东逐渐升高 C．从西南向东北逐渐降低 D ．从西北向东南逐渐降低 6 ．梅里雪山位于横断山区，雪线高度 4 000 米左右。 该山雪线相对较低的主要原因是 ( ) A ．地形抬升，降水丰富 B．纬度低，气温比较高 C．距海远，降水比较少 D ．山坡陡，冰雪下移快 高山林线指山地森林分布的最高界线，下图为 我国高山林线理论海拔等值线分布图 (单位：米 )。读图，回答 3 ～ 4 题。 山地的垂直自然带 谱判断山地最可能是 。 3 ．高山林线 ( ) A ．最高的地区是横断山区 B．太行山区西侧高于东侧 C．自南向北逐渐降低的主导因素是热量 D ．西部普遍高于东部的主导因素是水分
（1 ）纬度
若海拔相当，纬度越低，山地垂直带谱越多；纬度越高，山地垂直带谱越少。 （2 ）海拔 若纬度相当，海拔越高，山地垂直带谱越多；纬度越低，山地垂直带谱越少。 （3 ）相对高度 若纬度相当，山顶与山麓的相对高度越大，山地垂直带谱越多；相对高度越小，山地垂直带 谱越少。 2 、影响山地同类自然带海拔高低的因素
极降低，所以雪线高度大致由赤道向两极降低，如赤道非洲雪线为
4500-5000m ，阿尔卑
斯山为 2500-3000m ，挪威在 1540m 左右，南
北极圈内雪线已低达海平面附近。 带降水量比赤道附近少的地区。
但雪线位置最高的地方， 不在赤道附近， 而在副热带高压
1 一般地，纬度低，雪线海拔高；纬度高，雪线海拔低。（四图比较）
C. 南半球温带地区 D. 南半球亚热带地区
2. 该山地所在地区的气候主要受（ ）
A. 信风影响 B. 西风影响 C. 季风影响
D. 西风和副高交替影响 山地的垂直自然带谱判断山地最可能是 。 在理论上，垂直自然带与相应水平自然带有下图所示对应关系。读图完成
15 ～ 16 题。
15. 据图计算，水平方向的针叶林带分布的纬度范围约为
4 ．甲地高山林线海拔较高的一坡是
()
A ．南坡 —— 冬季风迎风坡
B．北坡 —— 冬季风迎风坡
C．阴坡 —— 夏季风迎风坡 D ．阳坡 —— 夏季风迎风坡 下图为六种主要植被类型的气候要素分布范围图。读图完成
5 ～6 题。
5 ．图中年平均气温分布范围最大的植被类型是
()
A ．热带雨林 B．草原
C．阔叶林 D ．针叶林
6 ．图中植被分布能体现从沿海向内陆的地域分异规律的是
()
A ．热带雨林、阔叶林、针叶林
B．热带雨林、阔叶林、草原
C．阔叶林、草原、荒漠
D ．阔叶林、针叶林、苔原
第二篇 :《垂直自然带谱图的判读》
5 、同一种自然带，通常阳坡高，阴坡低。（珠峰、天山、阿山都如此。）
6 、垂直带谱的复杂程度：纬度越低越复杂。（可拿天山和乞山比较一下）
三、巩固练习 读“ 某沿海地区一山地垂直自然带分布图
” ，回答
１～ 2 题。 山地的垂直自然带谱判断山地最可能是 。
1. 该山地可能位于（ ）
A. 北半球温带地区 B. 北半球亚热带地区
()
A.62 °～Ｎ68 ° N B.52 ～°5Ｎ8 °Ｎ
C.50 °～Ｎ54 ° N D.52 ～°6Ｎ2 °Ｎ
16. 从赤道向较高纬度地区，针叶林带在山地分布的海拔高度
()
A.逐渐升高 B.保持不变
C.逐渐降低 D. 变化无序 我国东部季风区某山地垂直自然带谱右图所示。读图完成
17 ～ 18 题 .
