HP3PAR存储日常管理系统手册簿
3par存储配置文档
3par存储配置文档
HP 3PAR 管理地址：192.168.100.2
用户名：3paradm
密码：3pardata
1 HP 3par 存储配置内容
存储ipsan网络地址100.100.100.101-104
2 多路径软件配置内容
3 HP 3par 存储配置流程
笔记本端安装3par管理软件HP 3PAR Management Console,
IP:使用OOTB中设置的IP.
用户名和密码：3paradm/3pardata.
进入Management Console有以下几个步骤：
共五个步骤：
1：配置FC端口
2：创建CPG
3：创建HOST
4：创建VV
5：把VV指定给HOST
1：配置FC端口，选择PORT端口，设置Connection Node为Host设置Type为Point(现在系统默认已配置好，此步骤可以省略，检查一下即可)
2：进入IMC在3PAR中创建CPG：(如果使用系统自带的CPG，可省略此步骤)
3：创建VV: （一个VV最大不能超过16T）
想建几个磁盘就重复几次上面的操作，注意磁盘空间即可。
4：创建HOST主机：
5：把磁盘指定给HOST主机：。
HP 3PAR存储日常管理手册v1.0
HP 3PAR存储日常管理手册H e w l e t t-P a c k a r d C o,.L t d技术支持服务热线800-810-3860/400-810-3860目录一，3PAR存储介绍 (2)1.3PAR InSpire架构 (2)2.3PAR InForm软件 (3)3.3PAR主要构件 (6)4.3PAR组件编号系统 (8)5.3PAR LED状态指示灯 (9)二，日常配置 (10)1.添加主机Host (10)2.创建CPG (11)3.创建VV虚拟磁盘 (12)4.分配VV虚拟磁盘 (14)三，日常维护 (16)1.存储开机步骤 (16)2.存储关机步骤 (16)3.存储日志Insplore收集 (16)4.管理机SP日志SPLOR收集 (18)5.特定信息CLI命令行收集 (20)四，HP支持服务模式 (21)1.主动式响应--SP Call-Home (21)2.被动式响应—HP服务热线 (22)3.被动式响应—邮寄存储日志 (22)May.2012Version 1.0Hewlett-Packard Co,.Ltd一，3PAR存储介绍3PAR 系列存储平台具有超高的灵活性和高效性，突破了公共基础设施中传统存储阵列的局限性。
作为精简配置、绿色存储以及存储虚拟化技术的先行者，3PAR能帮助用户降低能耗、实履行环保义务，还可削减最高达50%的存储总拥有成本1.3PAR InSpire架构紧密集群化、多客户端的3PAR InSpire 构架设计，消除了传统整体式和模块化阵列价格高昂和扩展十分复杂的弊端。
用户可以一开始只购买较小的系统，之后，随着业务量的增加再进行扩展，即经济且连续地添加新的应用和工作负载，所有这些都将在一个单一、自动化的分层阵列中进行。
内置Thin Built In™的 Gen3 /Gen4 ASIC内置Thin Built In™的3PAR Gen3 ASIC 提供一种高效、基于硬件的零检测机制。
HP_3PAR_StoreServ_7000_管理维护手册
保修时候确定以下信息
NOTE:
• Node IP : 192.168.XX.XX /3paradm/3pardata (默认，参考安装密码) • SP &VSP IP : 192.168.XX.XX /3parcust/3parInServ(默认) • 3par p7000 sn: SGHXXXXXX/xXXXXXXX • HP24 小时服务热线: 800-810-3860 / 400-810-3860
(2 nodes, 4 FC ports, 24 SFF slots)
4-port 8Gb/s FC HBA
HP M6710 2.5in 2U SAS
SFF SAS HDDs/SSDs HP G3 Rack Physical SP (Optional)
HP 3PAR StoreServ 7400
(2-node, 4 FC ports, 24 SFF slots)
1
2 0
3 1
4
2 2
1 0
0
1
1
Console port 2x cluster expansion ports 2x 6 Gb SAS 4-wide for optional 4-way configuration expansion ports 2x 8 Gb Fibre Channel host ports
• An Alert will be reported
HP AR StoreServ 7000 管理
© 2009 HP Confidential
管理工具介绍
• • • • • • IMC连接到3par CLI连接到3par 管理界面 System 查看存储信息 Performance&Reports查看 Event&Alerts
HP 3PAR HP-UX 实施指南
在 HP 3PAR Storage System 上创建存储....................................................................................16 创建虚拟卷.......................................................................................................................16 创建精简配置的虚拟卷.......................................................................................................17
HP 部件号：QL226-96424 出版日期：2012 年 3 月
© 版权所有 2012 Hewlett-Packard Development Company, L.P. 机密计算机软件。拥有、使用或复制本软件须获得 HP 颁发的有效许可证。遵守 FAR 12.211 和 12.212 的商业计算机软件、计算机软件文档以 及商业物品的技术数据，将根据供应商标准商业许可证授权于美国政府。 此处包含的信息如有更改，恕不另行通知。HP 产品与服务仅有的担保已在这类产品与服务附带的明确担保声明中阐明。此处任何信息均不构成额 外的保修条款。对于本文包含的技术或编辑上的错误或遗漏，HP 概不负责。 声明
HP 3PAR HP-UX 实施指南

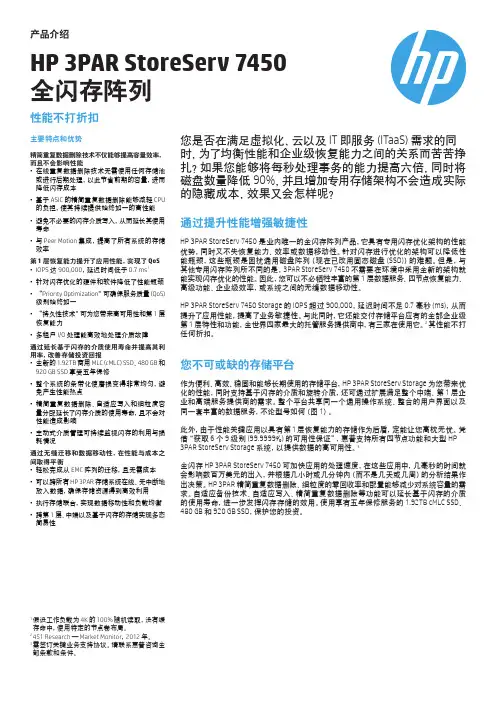

HP 3PAR StoreServ 7450(产品手册)
• 执行存储联合，实现数据移动性和负载均衡
• 跨第 1 层、中端以及基于闪存的存储实现多态 简易性
您是否在满足虚拟化、云以及 IT 即服务 (ITaaS) 需求的同 时，为了均衡性能和企业级恢复能力之间的关系而苦苦挣 扎？如果您能够将每秒处理事务的能力提高六倍，同时将 磁盘数量降低 90%，并且增加专用存储架构不会造成实际 的隐藏成本，效果又会怎样呢？
ܠༀ०ᅟႠ
ᅃ߲ॐࠓ ᅃ߲֡ፕဣཥ ᅃ߲࠶হ௬ ᅃ߲ࠀీण
ႎׂ
HP 3PAR StoreServ 10800
HP 3PAR StoreServ 7200
HP 3PAR StoreServ 7400
ॏ߭ᆫࣳ
HP 3PAR StoreServ 7450
Ⴀీጝሁ
HP 3PAR StoreServ 10400
• 系统范围内的备份：HP 3PAR StoreServ 架构在所有闪存介质中保留备份块。与许多需要 保留空闲的专用备份的竞争阵列不同，HP 3PAR StoreServ 架构使用了每个闪存设备，并 在其中均保留了备份块。这确保了所有闪存介质均可达到负载与损耗平衡。如果出现介 质故障，系统范围内的备份还可以通过实现多对多重新构建，进而加快重新构建的速 度，防止性能下降。
༵
ၳ୲ᆫࣅ
ჽዊ๑ᆩంࢅ༵ߛ૧ᆩ୲ ᆘॲ༵ࢅဦ૭܈ႵెࣅLjᆫࣅუ ీ૰
ၳ୲
Ⴀీ ࣬
ްీ૰
ᆫࣅ ຕ
ᅎۯႠ
HP 3PAR StoreServ Storage白皮书
HP 3PAR StoreServ Storage —您唯一需要的主存储架构2主存储架构业务新型态的闪存优化型现代第 1 层存储如今 IT 对于业务比以往任何时候都更为重要，这意味着 IT 基础设施必须更简单、更智能、更快速、更灵活以及更契合业务。
当今世界正在快速转向业务新型态，将创意迅速转变为价值才是成功的关键。
您的基础设施是否已准备就绪？就第 1 层存储而言，HP 3PAR StoreServ Storage 可以满足您的一切需求。
HP 3PAR StoreServ Storage 是惠普融合存储产品组合的基础，它以中端价格提供了一系列能够轻松带来第 1 层闪存的产品型号，可帮助您将所有应用整合到企业闪存。
HP 3PAR StoreServ Storage 可消除阻碍实现业务新型态所需的效率和敏捷性的孤岛。
无论您是正在经历虚拟化环境快速增长的中型企业、寻求 IT 即服务 (ITaaS) 支持的大型企业，还是构建混合云或私有云的全球服务提供商，它都是您最终所需的主存储架构。
轻轻松松响应任何需求，毫不费力、无一例外、面面俱到爆炸式增长的数据量、全新的技术选择以及孤岛化架构的大量出现，无不迫使传统存储挑战自身的极限。
HP 3PAR StoreServ Storage 具有可大规模扩展的闪存优化型现代第 1 层存储，是您消除数据中心孤岛架构以便能够敏捷高效地响应变化所需的唯一主存储平台。
• 借助数据精简技术，将容量需求至少降低 50%1• 从单一界面即时配置存储，并且管理块、文件和对象访问• 能够处理多种多样的主存储工作负载，包括服务器虚拟化、数据库、应用、企业文件同步和共享、主目录整合、组/企业共享以及自定义云应用• 通过闪存优化的横向扩展架构，以及高达 100 万次的 IOPS ，实现消除瓶颈2• 借助 QoS 优化以及稳定的亚毫秒级延迟，确保服务级别 • 能够处理不可预见的混合型工作负载，同时能够灵活地适应应用服务级别的变化• 为一键式工作负载再平衡创建弹性的容量池，无需外部虚拟化设备，也不会产生任何额外的管理开销• 通过在阵列间无缝移动数据，满足数据中心级别所需的存储效率 • 借助扁平备份保护您的数据，从而无需再使用 ISV 软件和传统的基于服务器的备份流程3• 借助应用感知、存储集成数据保护，简化备份和恢复• 借助灵活、透明、与模型无关的远程复制功能，实现准同步 RPO • 借助适用于以太网的 iSCSI 消除复杂性，或者通过自动存储网络提高配置速度HP 3PAR StoreServ Storage 在实现所有这些性能的同时，还借助硬件加速来提高效率和资源利用率，让您可以充满信心地进行整合，同时降低了存储的总体拥有成本。
HP 3PAR 存储
• 3PAR InSpire 架构可 以显著提高系统资源的 并行利用率
Alex Mitchell 销售兼市场营销部副总裁
19 ©2010 惠普机密信息
John Reed 首席财务官
3PAR 公用计算存储设备
高效性
采购成本和运营成本 降低高达 50%
自主性
存储管理效率 提高 10 倍
多租户
适用于云计算的第一层 新存储设备
200 ©2010 惠普机密信息
大型企业中的机遇： 适用于虚拟数据中心的 公用存储设备
全新的 HP Application Performance Extender
惠普 - 在快速增长的细分市场中引领存储创 新潮流
重复数据删除 横向扩展 NAS
STOREONCE
X9000
横向扩展 SAN
站点 1
P4000
站点 2
公用/云存储
3PAR
– 由惠普实验室开发
– 已部署至 HP D2D 备份系统套件中
Alex Mitchell 销售兼市场营销部副总裁
25 ©2010 惠普机密信息
John Reed 首席财务官
现在，您已了解客户的观点。 您希望为 Topaz 的 CFO 和销售副总
裁提供哪些建议
26 ©2010 惠普机密信息
要点
27 ©2010 惠普机密信息
3PAR 公用计算存储设备
高效性
采购成本和运营成本 降低高达 50%
2010 年 9 月 27 日
大型企业客户正在寻找公用存储设备
2013 年全球云产品的收入*
Web 服务
服务提供商的需求 已变为大型企业的需求
hp3par安装配置文档
H P3p a r安装配置文档(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除3par存储操作手册1 、 VSP-3par存储报警和日志收集平台，安装在B7-5的虚拟机上。
该虚拟机访问方式：Https：用户名 spvar口令HP3parvarAction 下面的InSplore 在有问题的情况下，并且VSP断开外网连接，手动收集日志作分析。
如果想检查系统健康状态，点击Health Check 进行检查，如下图：2、3par管理软件安装在B7-5上的管理客户端HP 3PAR Management Console 用来对3par存储进行管理（1）IP address 选择 3par控制器心跳地址Username :3paradmPassword :3pardata进入看到如下界面(2)新建HOST主机：点击后，点击“creat host”新建主机，点击“Export volume”将划出的虚拟盘挂到主机上。
新建主机：只需填写name和选择host os接下去选择对应主机的wwn号注：一般服务器的wwn号能在HBA卡边上的标签上查到。
HP刀片服务器的WWN号需要登录刀箱管理地址进行查看：老，新admin、admin点击，(WWN号)选择完WWN号之后直接点击finish(2)点击provisioning，Create Virtual Volume，新建虚拟盘，主需要填写：name，选择fully provisioned，在size中填写大小，选择的单位大小，选择raid级别，一般选择raid5，之后点击 finish（3）挂盘：将虚拟盘挂接到新建的主机上。
，点击“export volume”，然后分别：选中“左边的虚拟盘”和“右边的主机”，（可多选），之后点击finish，这样就将虚拟盘挂到了需要的主机上了。
（4）更改新建出来的虚拟盘的空间大小，注：只能增加，不能减少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青岛市财政信息系统灾备中心设备采购
项目
HP 3par V7000操作手册
北京市太极华青信息系统有限公司
2015年11月
目录
第一章 HP 3PAR StoreServ 7000管理 (3)
1.1 存储的开机步骤 (3)
1.2 存储的关机步骤 (3)
1.3 存储日志InSplore收集 (3)
1.4 管理机SP日志InSplore收集 (4)
第二章日常操作 (5)
2.1 IMC连接至3PAR (5)
2.2 创建HOST (6)
2.3 创建VV (10)
2.4 分配VV (13)
第一章 HP 3PAR StoreServ 7000管理
1.1存储的开机步骤
打开PDU电源
打开各盘笼左右电源模块开关，并等待盘笼硬盘自检1分钟
打开控制器NODES左右电源模块开关
打开SP电源
进入IMC管理软件中，检查存储状态是否已经能够访问
启动连接存储的服务器
启动数据库/应用程序
1.2存储的关机步骤
关闭连接存储的业务系统或服务器
打开SP界面
选择Inserv Product Maintenance
选择”Halt an InServ Cluster/Node“
有3此弹出关机确认窗口需要确认
选择”ALL Nodes“并确认关机，等待系统3-4分钟关闭存储操作系统，Node状态灯闪烁，热拔插灯变成蓝色
选择“SP Control/Status——Halt SP”
关闭各控制器、盘笼的电源模块开关
关闭4个PDU电源开关
1.3存储日志InSplore收集
Insplore工具收集存储相关参数及日志等信息用于相关故障诊断
通过IE浏览器访问SP的IP地址，使用“3parcust”用户登录SP图形界面SPOCC。
点击Support面板，然后点击InSplore。
点击Files面板，更改目录至/files/1626934/insplore/,点选下载最新生成的文件
1.4管理机SP日志InSplore收集
SPLOR收集SP相关的信息用于故障诊断
通过IE浏览器访问SP的IP地址，使用“3parcust”用户登录SP图形界面SPOCC。
点选Sporrt面板，然后点选Launch SPLOR，SPLOR数据收集过程将显示在弹出窗口中。
第二章日常操作
2.1IMC连接至3PAR
双击桌面的图标进入IMC的管理界面。
输入用户名/密码（3paradm/3parInServ）进入管理界面
进入IMC的管理界面
2.2创建HOST 选择“Hosts”面板
在“Hosts”面板上面选择”Create Host”,点击”NEXT”
在弹出的窗口中填入Host名称、主机类型、其他描述信息可选填，点击“Next”
选择你建立主机的WWN，点击=>变为Assigned
在Fibre Channel或ISCSI页面选择3PAR识别到该主机的HBA WWN号，如未能显示请检查SNA Zone设置及连线或手动输入，点击Finish完成，Host建立
2.3创建VV
选择Provisioning面板，选择Create Virtual Volume
点击Next
在弹出窗口中填写VV名称、VV大小选择provisioning类型，选及所属CPG 名称在Grouping信息栏中，输入创建个数及VV组名称
点击Next出现总结信息选择Finish完成VV创建2.4分配VV
选择Provisioning面板，选择Export Volume
点击Next
选取VV和主机名，Port不指定表示选择所有可用的端口及路径，LUN ID 选择AUTO，并点击Next或者Finish。
