可控硅触发板
单向-双向可控硅触发电路设计原理
单向/双向可控硅触发电路设计原理
1. 可以用直流触发可控硅装置。
2. 电压有效值等于U等于开方{（电流有效值除以2派的值乘以SIN二倍电阻）加上(派减去电阻的差除以派）}。
3. 电流等于电压除以（电压波形的非正弦波幅值半波整流的两倍值）。
触摸式台灯的控制原理
这种台灯的主要优点是没有开关，使用时通过人体触摸，完成开启、调光、关闭动作，给使用带来方便。
一、电路设计原理
人体感应的信号加在电源电路可控硅的触发极，使电路导通，并给负载——灯泡或灯管供电，使灯按弱光、中光、强光、关闭4个状态动作，达到调光的目的。
电路见图1，该电路的关键器件是采用CMOS工艺制造的集成电路BA210l。
二、降压稳压电路
由R3、VDl、VD4、C4组成。
输出9V直流电，供给BA2101，由③⑦脚引入。
三、触发电路
由触发电极M将人体的感应信号，经c3、R8、R7送至④脚的sP端，经处理后，由⑥脚输出触发信号，经cl、R1加至可控硅VS的G极，VS导通，电灯H点亮。
第二次触摸，可改变触发脉冲前沿的到达时间，而使电灯亮度改变。
反复触摸，可按弱光、中光、强光和关闭四个动作状态循环，达到调节亮度的目的。
可控硅VS在动作中其导通角分别为120度、86度、17度。

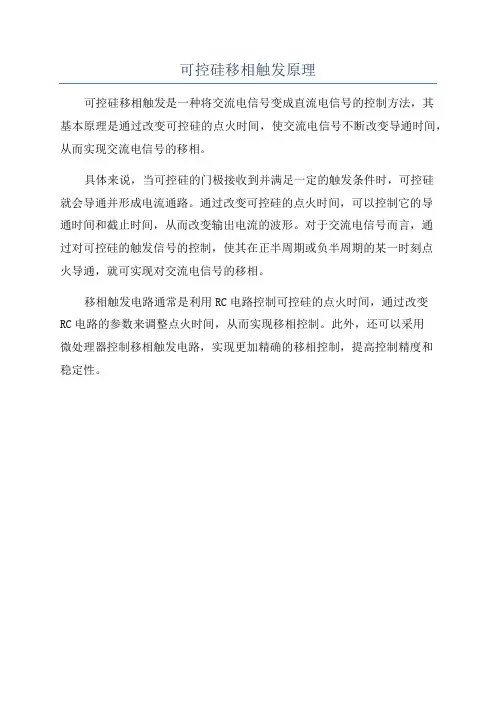

可控硅移相触发原理
可控硅移相触发原理
可控硅移相触发是一种将交流电信号变成直流电信号的控制方法，其
基本原理是通过改变可控硅的点火时间，使交流电信号不断改变导通时间，从而实现交流电信号的移相。
具体来说，当可控硅的门极接收到并满足一定的触发条件时，可控硅
就会导通并形成电流通路。
通过改变可控硅的点火时间，可以控制它的导
通时间和截止时间，从而改变输出电流的波形。
对于交流电信号而言，通
过对可控硅的触发信号的控制，使其在正半周期或负半周期的某一时刻点
火导通，就可实现对交流电信号的移相。
移相触发电路通常是利用RC电路控制可控硅的点火时间，通过改变RC电路的参数来调整点火时间，从而实现移相控制。
此外，还可以采用
微处理器控制移相触发电路，实现更加精确的移相控制，提高控制精度和
稳定性。
双向可控硅误触发的解决方案
双向可控硅误触发的解决方案
双向可控硅（TRIAC）误触发可能会导致电路不稳定或不工作。
解决这个问题的方法有几种。
首先，你可以采取一些电路设计上的措施，比如使用滤波电路
来减小电压突变对TRIAC的影响。
另外，可以考虑使用光耦来隔离
控制信号，以防止外部干扰。
此外，合适的继电器和保护电路也可
以帮助防止误触发。
其次，你可以选择合适的触发方式。
比如，使用零点触发可以
减小误触发的可能性，因为它可以确保在电压波峰附近触发TRIAC，从而减小对TRIAC的误触发。
此外，正确选择和安装散热器也是很重要的。
过热可能会导致TRIAC误触发，因此要确保TRIAC能够良好地散热。
最后，定期检查和维护电路也是很重要的。
确保电路连接良好，元器件没有损坏，可以帮助减小误触发的可能性。
总的来说，要解决双向可控硅误触发的问题，需要结合电路设
计、触发方式选择、散热和定期维护等多个方面来综合考虑和解决。
希望以上建议能够帮助你解决这个问题。
单向双向可控硅触发电路设计原理
单向/双向可控硅触发电路设计原理1，可以用直流触发可控硅装置。
2，电压有效值等于U等于开方{（电流有效值除以2派的值乘以SIN二倍电阻）加上(派减去电阻的差除以派）}。
3,电流等于电压除以（电压波形的非正弦波幅值半波整流的两倍值）。
4，回答完毕。
触摸式台灯的控制原理这种台灯的主要优点是没有开关，使用时通过人体触摸，完成开启、调光、关闭动作，给使用带来方便。
一、电路设计原理人体感应的信号加在电源电路可控硅的触发极，使电路导通，并给负载——灯泡或灯管供电，使灯按弱光、中光、强光、关闭4个状态动作，达到调光的目的。
电路见图1，该电路的关键器件是采用CMOS工艺制造的集成电路BA210l。
二、降压稳压电路由R3、VDl、VD4、C4组成。
输出9V直流电，供给BA2101，由③⑦脚引入。
三、触发电路由触发电极M将人体的感应信号，经c3、R8、R7送至④脚的sP端，经处理后，由⑥脚输出触发信号，经cl、R1加至可控硅VS的G极，VS导通，电灯H点亮。
第二次触摸，可改变触发脉冲前沿的到达时间，而使电灯亮度改变。
反复触摸，可按弱光、中光、强光和关闭四个动作状态循环，达到调节亮度的目的。
可控硅VS在动作中其导通角分别为120度、86度、17度。
四、辅助电路VD2和vD3为保护集成电路而设。
防止触摸信号过大而遭破坏。
C3为隔离安全电容。
R4为取得同步交流信号而设。
R5为外接振荡电阻。
五、使用中经常出现的故障(1)由震动引发的故障。
触摸只需轻轻触及即可。
但在家庭使用中触击的强度因人而异，小孩去触摸可能是重重的一拳。
性格刚烈的人去触摸，可能引起剧烈震动。
因此经常出现灯泡断丝。
(2)集成块焊脚由震动而产生脱焊。
如③脚脱焊，使电源切断而停止工作；④、⑥脚脱焊，使触摸信号中断，都会引起灯泡不亮。
因此要检查集成块各脚是否脱焊。
(3)可控硅VS一般采用MAC94A4型双向可控硅，由于反复触发，或意外大信号触发，会引起可控硅击穿而停止工作。
双向可控硅触发电路
双向可控硅触发电路是一种用于在光通信系统中实现双向控制的电路。
它通常由一块硅基材料制成，其特点是能够在两个方向上控制光信号。
双向可控硅触发电路的工作原理是通过改变硅基材料的电场来改变光信号的振幅。
在一个方向上，当电场增加时，光信号的振幅也会增加；在另一个方向上，当电场减小时，光信号的振幅也会减小。
双向可控硅触发电路具有体积小、重量轻、功耗低等优点，是光通信系统中常用的一种器件。
它广泛应用于光纤通信、光纤传感、光纤光计算等领域。
cudk6型三相移相可控硅触发器说明书
cudk6型三相移相可控硅触发器说明书第一部分：引言1. 介绍主题：cudk6型三相移相可控硅触发器在工业控制领域，cudk6型三相移相可控硅触发器是一种常见的电力控制设备，它能够实现对三相交流电源的精确调节和控制。
本文将对cudk6型三相移相可控硅触发器进行深入探讨，分析其工作原理、特点和应用。
2. 背景信息在工业生产和电力系统中，对电源进行精确控制和调节是非常重要的，而cudk6型三相移相可控硅触发器正是为了满足这一需求而被广泛使用的。
它能够有效地调节电压和电流，保证设备稳定运行，同时也能提高能源利用率和生产效率。
第二部分：工作原理和特点3. 工作原理cudk6型三相移相可控硅触发器主要由三个单相可控硅组成，通过控制它们的触发角来实现对三相电源的调节。
当触发脉冲到来时，可控硅导通，从而实现对负载电压和电流的控制。
其工作原理相对简单，但却能够实现精确的电力调节。
4. 特点cudk6型三相移相可控硅触发器具有响应速度快、控制精度高、可靠性强等特点。
在工业生产和电力系统中，它能够实现对各种负载的精确调节，并且适用范围广泛。
第三部分：应用领域5. 工业生产应用在工业生产中，cudk6型三相移相可控硅触发器常常用于电动机的起动、调速和制动，以及对加热装置、电炉等负载的精确控制。
它能够提高设备的运行稳定性和效率，降低能耗，因此受到了广泛应用。
6. 电力系统应用在电力系统中，cudk6型三相移相可控硅触发器常用于电压和电流的调节和控制，能够提高系统的稳定性和可靠性，同时也能够提高能源利用率和降低能耗。
第四部分：个人观点和总结7. 个人观点在我看来，cudk6型三相移相可控硅触发器是一种非常重要的电力控制设备，它能够为工业生产和电力系统提供精确的电力调节，帮助提高系统的稳定性和效率。
随着工业自动化程度的不断提高，cudk6型三相移相可控硅触发器的应用将会更加广泛，对于促进工业生产和能源节约具有重要意义。
8. 总结cudk6型三相移相可控硅触发器作为一种重要的电力控制设备，在工业生产和电力系统中具有广泛的应用前景。
可控硅触发控制电压过低的原因
可控硅触发控制电压过低的原因
1. 触发电压设置不当：可控硅具有一定的触发电压范围，在过低的电压下可能无法正常触发。
如果触发电压设置过低，或者触发电路中的组件（例如电阻、电容）故障导致电压过低，都可能使可控硅无法正常触发。
2. 供电电压低：可控硅需要供应一定的电压才能正常工作，如果供电电压过低，会导致可控硅无法正常触发。
这可能是因为电源故障、线路损耗过大、电源电压不稳定等原因造成的。
3. 信号源不足：可控硅的触发控制一般通过接收外部信号来实现，如果外部信号源信号过低，也可能导致可控硅触发控制电压过低。
这可能是因为信号源输出电压不稳定、信号源电路设计问题等原因造成的。
4. 其他因素：除了上述原因外，还可能出现其他因素导致可控硅触发控制电压过低，例如连接线路接触不良、接线错误、元器件老化、故障等。
需要根据具体情况进行排查和解决。
12v单向可控硅触发电路图（可控硅控制电路的制作13例）
12v单向可控硅触发电路图（可控硅控制电路的制作13例）可控硅是可控硅整流器的简称。
可控硅有单向、双向、可关断和光控几种类型。
它具有体积小、重量轻、效率高、寿命长、控制方便等优点，被广泛用于可控整流、调压、逆变以及无触点开关等各种自动控制和大功率的电能转换的场合。
单向可控硅是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。
单向可控硅是由三个PN结PNPN 组成的四层三端半导体器件与具有一个PN结的二极管相比，单向可控硅正向导通受控制极电流控制；与具有两个PN结的三极管相比，差别在于可控硅对控制极电流没有放大作用。
可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。
以上两个条件必须同时具备，可控硅才会处于导通状态。
另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。
可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。
简易单向可控硅12V触摸开关电路触摸一下金属片开，SCR1导通，负载得电工作。
触摸一下金属片关，SCR2导通，继电器J得电工作，K断开，负载失电，SCR2关断后，电容对继电器J放电，维持继电器吸合约4秒钟，故电路动作较为准确。
如果将负载换为继电器，即可控制大电流工作的负载。
可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，活动导入以可控硅实际应用案例的展示，以激发学生的活动兴趣。
可控硅控制电路的制作13例1：可调电压插座电路如图，可用于调温（电烙铁）、调光（灯）、调速（电机），使用时只要把用电器的插头插入插座即可，十分方便。
V1为双向二极管2CTS，V2为3CTSI双向可控硅，调节RP可使插座上的电压发生变化。
2：简易混合调光器根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可控硅触发板
BHC6M-1三相通用型可控硅触发板是通过调整可控硅的导通角来实现电气设备
的电压电流功率调整的一种移相型的电力控制器，其核心部件采用国外生产的高性
能、高可靠性的军品级可控硅触发专用集成电路。输出触发脉冲具有极高的对称性及
稳定性，且不随环境温度变化，使用中不需要对脉冲对称度及限位进行调整。现场调
试一般不需要示波器即可完成。BHC6M-1型通用可控硅触发板可广泛的应用于工业
各领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流
装置等。
*以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等为加热元件的温度控制。
*盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度加热控制。
*整流变压器、调功机（纯电感线圈）、电炉变压器一次侧、升磁/退磁调节、直
流电机控制。
*电压、电流、功率、灯光(高压钠灯控制必须用稳压功能配套PID控制板)等无级
平滑调节。
*单相、三相电焊机控制、电解电镀控制等
*同步机励磁控制、汽轮发电机机励磁控制等
*水泵、风机等软启动控制，调速节能控制等
*铜线退火设备等
*本控制板已经成功用于带平衡电抗器的双反星型主电路的控制， 并获得极佳的
控制效果
主要应用领域：盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过
程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源
调压；真空磁控溅射电源；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温
控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电
压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
主要有以下系列可控硅触发板
1．GBC2M-1单相交流调压与半控整流通用型可控硅触发板
2 ZK01单相调功调压一体化可控硅触发板
3. GBC2M-3单相调功调压一体化可控硅触发板
4. KTY199单相恒压或恒流闭环控制可控硅触发板
5. BHC6M-1三相交流调压与全控整流通用型可控硅触发板
6. BHC6M-2三相调功调压一体化可控硅触发板
7. ZKZ3过零调功（三相两控）可控硅触发板
8. ZKD6三相全数字控制可控硅触发板
