JQJL81-2007接触线终端锚固线夹
接触网用螺栓紧固力矩
名称
代号
用途
技术条件
图例
套管双耳
JL14－96
用于在斜腕臂上固定耳环式零件
1..最大水平工作荷重为2.5kN，最大垂直工作负荷为4.9kN；2.紧固力矩：25N.m；3.材质：Q235、QA19－4
套管铰环
JL16－96
用于在斜腕臂上方与耳环类零件连接，固定腕臂及悬挂钩头鞍子
1..最大水平工作荷重为5.8kN，最大垂直工作负荷为4.9kN；滑动荷重≥7.5kN；2.紧固力矩：25N.m；3.材质：Q235、QA19－4
U形线夹
JL22－95
用于软（硬）横跨定位索（50～70mm2）处，悬挂纵向承力索
1.最大水平工作荷重为3.0kN，垂直工作荷重≥4.9kN2.破坏荷重不低于24kN；3.紧固力矩：44N.m
套管环
JL15－95
用于腕臂顶端，悬挂杵座鞍子或悬吊滑轮
1.最大水平工作荷重为5.0kN，垂直工作荷重≥4.9kN2.滑动荷重≥10kN；3.紧固力矩：44N.m
1.最大水平工作荷重≥11.5kN，破坏荷重为≥100kN，滑动荷重：26kN、34kN、39；2.连续载流量≥600A；3.紧固力矩：44N.m；3.材质：铜、镍、硅合金
承力索接头线夹
JL9503
用于承力索接头对接。规格：TJ95TJ120GJ70GJ100
1.最大工作荷重为16kN（TJ95、GJ－70）、21.5kN（TJ120、GJ－100）；2.破坏荷重为48.5kN及64.7kN3.材质：QA19－4
接触线电连接线夹
JL04－96
零件图标
3
1005-12S（无补偿下 锚安装）
JBY-3异径并沟线夹 LJ-70接地跳线 SH-70压缩型铝设备线夹
TB/T2075.5C-09 TB/T2075.20E(NX-3）-09 TB/T2075.20F(UT-3）-09 TB/T20492-2006 CJSHWR1.6 GB/T2335-1935
5
通化（2009） 1005-31S
注：正线中心锚结安 装
NX-3楔形耐张线夹 UT-3型耐张线夹 镀铝锌钢绞线
通化（2009） 1005-09
（1:3+1:2补偿下锚安 装）
双耳楔形承力索终端锚固线夹 双耳楔形接触线终端锚固线夹 JBY-3异径并沟线夹 LJ-70接地跳线 SH-70压缩型铝设备线夹 S20型坠砣杆 S型混凝土坠砣 A型坠砣限制架 NX-3楔形耐张线夹 UT-3型耐张线夹 镀铝锌钢绞线 软态不锈钢丝
6
通化（2009） 1006-I-03S 注：直线限位定 位器正定位中间 柱安装
定位管吊线 斜腕臂 定位环 L形限位定位器 定位线夹 防风拉线 跳线卡箍 接地跳线
支撑管卡子
定位支座 铜预绞丝片 JBY-3异径并沟线夹 管帽 腕臂下底座本体 腕臂上底座本体 棒式绝缘子
平腕臂 套管双耳 承力索座 管帽 腕臂支撑 定位管 定位管卡子
4
1005-30S（无补偿下 锚安装）
JBY-3异径并沟线夹 LJ-70接地跳线 SH-70压缩型铝设备线夹
NX-3楔形耐张线夹 UT-3型耐张线夹 镀铝锌钢绞线
高铁接触线中心锚结线夹更换作业指导书_1
高铁接触线中心锚结线夹更换作业指导书一、接触线中心锚结线夹用途及说明1、用途：用于正线（150 mm2截面的铜合金接触线）、站线（120 mm2截面的铜合金接触线）接触线中心锚结绳在接触线上的固定安装。
中心锚结绳采用70mm2截面的铜合金承力索绞线。
2、说明：本更换作业指导书适用兰新高铁（汉和飞轮电气化器材有限公司所供接触网材料安装处所：高台南至清水北区间K2237.534～石板墩南站K2580.236）接触线中心锚结线夹更换使用。
更换零件为中心锚结线夹本体及线夹与中心锚结绳的连接螺栓销。
二、接触线中心锚结线夹介绍1、被更换接触线中心锚结线夹结构尺寸图实物装配图被更换接触线中心锚结线夹配件清单2、加强型接触线中心锚结线夹结构尺寸图实物装配图加强型接触线中心锚结线夹配件清单三、接触线中心锚结线夹更换流程1、根据加强型接触线中心锚结线夹结构尺寸图、实物装配图、配件清单检查零部件是否齐全；检查配件是否有影响使用的质量缺陷或变形；紧固件之间的配合是否灵活。
2、将被更换接触线中心锚结线夹四个M12x55螺栓松开，直至线夹从接触线的线槽脱离，抽出线夹与中心锚结绳连接的M12销钉，卸下被更换接触线中心锚结线夹。
3、将加强型接触线中心锚结线夹四个M12x40的螺栓松开，把线夹本体固定在接触线要求的位置上（从结构尺寸图可见：加强型接触线中心锚结线夹安装长度小于被更换接触线中心锚结线夹安装长度35mm,为保证中心锚结线夹更换后中心锚结绳张力保持原样，新线夹安装位置向原安装痕迹的中锚方向移动35mm），保证接触线的牙型嵌入接触线的线槽内。
见线夹更换示意图。
4、交替紧固螺栓，紧固力矩70N.m(禁止使用各种普通扳手紧固)。
5、将螺栓处安装的三联止动垫片两个止动端折弯（止动端向上），保证与最近侧螺栓头六角平面粘紧，松止螺栓松动。
6、抽出加强型接触线中心锚结线夹M12螺栓销，将中心锚结绳心型环部分对准中心锚结线夹夹板中间，穿上螺栓销（由田野侧穿向线路侧）、带上背母（螺母拧紧至夹板平面，紧固力矩10N.m）穿入开口销，锁住螺栓销（开口销由根部劈开100-120°），实现线夹与锚结绳的连接。
承力索终端锚固线夹

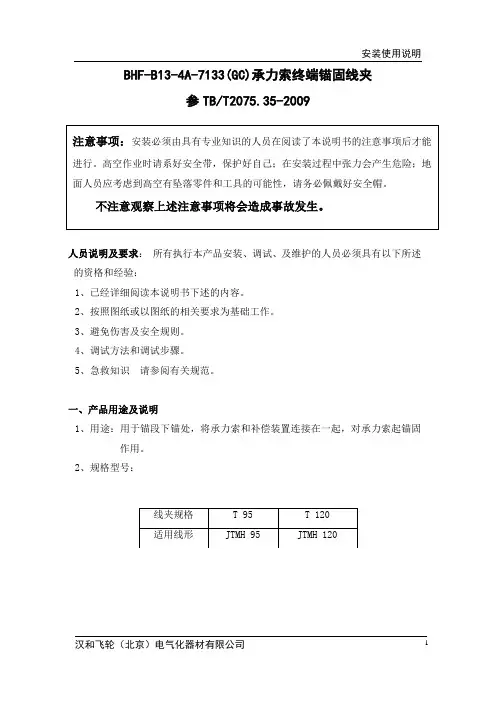

BHF-B13-4A-7133(GC)承力索终端锚固线夹参TB/T2075.35-2009人员说明及要求：所有执行本产品安装、调试、及维护的人员必须具有以下所述的资格和经验：1、已经详细阅读本说明书下述的内容。
2、按照图纸或以图纸的相关要求为基础工作。
3、避免伤害及安全规则。
4、调试方法和调试步骤。
5、急救知识请参阅有关规范。
一、产品用途及说明1、用途：用于锚段下锚处，将承力索和补偿装置连接在一起，对承力索起锚固作用。
2、规格型号：二、产品图承力索终端锚固线夹序号 项目 数量 材料牌号 材料标准 1 终端锚固线夹本体1 06Cr19Ni10 GB/T1220-20072 锥套 1 06Cr19Ni10 GB/T1220-20073 楔子 1 Qal9Fe4 GB/T4423-2007 4 螺栓销M18x60x241 06Cr19Ni10 GB/T1220-2007 5 螺母M18 1 12Cr18Ni9 GB/T1220-2007 6 垫片18 1 12Cr18Ni9 GB/T1220-2007 7 开口销3x25112Cr18Ni9GB/T1220-2007三、 机械性能1、最大工作荷重：27.5kN2、滑动荷重：在承力索的标称拉力范围内，线断不滑，断开处在线夹端口。
3、破坏荷重：≮82.5kN楔子锥套 终端锚固线夹本体M20螺栓销M20螺母四、安装方法1、拆开包装后，检查承力索终端锚固线夹在运输、保管过程中线夹本体有无损伤、变形，不锈钢锥套与铜合金楔子是否完好，有无脱落、丢失。
2、检查线夹本体以及楔子上的型号、尺寸与其连接的承力索型号是否一致，确认正确无误后，将承力索端头上的毛刺，不平整等用平锉刀加以修整，直到承力索端头光滑、无毛刺。
3、用紧线器将承力索与补偿装置连接在一起，并逐渐加力，直至承力索与补偿装置连接板靠在一起。
将已修整好的承力索从线夹本体的穿线孔处插入，并穿过不锈钢锥套及铜楔子，目视承力索端头比铜楔子端头长出40-50mm后，用手钳将楔子向锥套内轻轻击打两到三下，以保证楔子与承力索之间完全啮合良好。

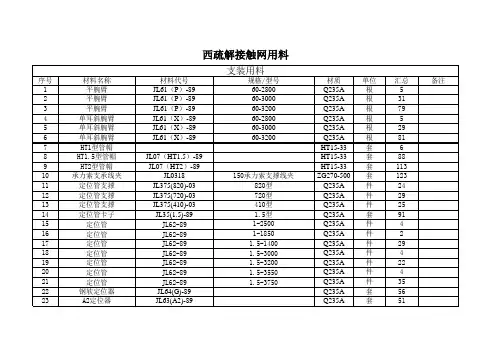

接触网基地建设资料 西疏解大修线材计划-分大项
下 锚 用 料
名称 单联碗头挂板 接触线终端锚固线夹 承力索终端锚固线夹 承力索中心锚结线夹 承力索中心锚结线夹 代号 W-7B 型号规格 150型 150型 JTMH150/JTMH70 JTMH150/JTMH150 材质 Q235A ZG270-500 ZG270-500 QA19-4 QA19-4 单位 套 套 套 套 套
6 7 序号 1 2 3 4 5
接触线中心锚结绳 双耳楔形线夹 名称 道岔电连接 关节电连接 关节电连接 横向电连接 电连接线夹
JL29-10-70 LX-3 型号 TRJ120 TRJ120 TRJ120 TRJ120 120/150
JTMH-70 Q235A
根 套 单位 套 套
套
107 123 27 28 58 78 37 5 21 63 248 37 7 150 2 数量 24 12 4 4 8 16 20 12 10 8 8 4 备注
软横跨用料
型号规格
80型 TB-Ⅱ 50型 80型
材质
ZG270-500 Q235A ZG270-500
ZL-102
单横承力索线夹 带耳定位环线夹 悬吊滑轮 定位器 长定位环线夹 定位环线夹 夹环
150承力索支撑线夹 820型 720型 410型 1.5型 1-2500 1-1850 1.5-1400 1.5-3000 1.5-3200 1.5-3550 1.5-3750
24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 序号 1 2 3 4 5 6 7 8 9 10 11 12
一根≈7米， 一头带压接头
电连接和吊线线
材质
铜 铜 铜 铜 铜
长度 5.5m 5.3m 5.1m 1.75m
_动车论坛_接触网零件——承力索终端锚固线夹
_动车论坛_接触网零件——承力索终端锚固线夹
接触网零件——承力索终端锚固线夹
用途
（1）用于标称截面为120mm2的铜合金绞线终端锚固处。
（2）用于标称截面为95mm2的铜合金绞线终端锚固处。
（3）用于标称截面为70mm2的铜合金绞线终端锚固处。
性能
（1）最大工作荷重：不小于22kN。
（2）拉伸破坏荷重应不小于最大工作荷重的3倍或承力索拉断力的95%。
（3）在承力索标称拉断力范围内，线索不应从线夹内滑脱及在线夹端口断线；
（4）抗振动及抗疲劳能力：满足运行条件的要求。
（5）线夹本体，螺纹锥套，楔子的材料均为铜合金。
制造工艺
线夹本体，螺纹锥套采用金属模精密锻造工艺，楔子采用精密加工工艺。
电气化铁道接触网零件 第5部分接触线中心锚结线夹
TB 中华人民共和国铁道行业标准TB/T2075.5－2002电气化铁道接触网零部件第5部分：接触线中心锚结线夹Fittings for overhead contact system of electrification railwayPart5:Mid-anchor clamp for contact wire2002-05-17发布 2002-08-01实施中华人民共和国铁道部发布TB/T 2075.5－2002前言TB/T 2075《电气化铁道接触网零部件》分为54个部分：——第1部分：接触线吊弦线夹；——第2部分：承力索吊弦线夹；——第3部分：横承力索线夹；——第4部分：双横承力索线夹；——第5部分：接触线中心锚结线夹；——第6部分：承力索中心锚结线夹；——第7部分：杵座鞍子；——第8部分：钩头鞍子；——第9部分：吊环；——第10部分：长吊环；——第11部分：耳环杆；——第12部分：悬吊滑轮；——第13部分：定位线夹；——第14部分：支持器；——第15部分：长支持器；——第16部分：定位环线夹；——第17部分：定位器；——第18部分：特型定位器；——第19部分：软定位器；——第20部分：特型软定位器；——第21部分：定位管；——第22部分：线岔；——第23部分：连接器；——第24部分：定位环；——第25部分：长定位环；——第26部分：套管双耳；——第27部分：套管铰环；——第28部分：铜接触线接头线夹；——第29部分：承力索接头线夹；——第30部分：UT型耐张线夹；——第31部分：杵座楔形线夹；——第32部分：双耳楔形线夹；——第33部分：双环杆；——第34部分：接触线终端锚固线夹；——第35部分：承力索终端锚固线夹；——第36部分：坠砣；ITB/T 2075.5－2002——第37部分：补偿滑轮组；——第38部分：补偿棘轮；——第39部分：旋转腕臂底座；——第40部分：特型旋转腕臂底座；——第41部分：调节板；——第42部分：压管；——第43部分：杵环杆；——第44部分：软横跨固定底座；——第45部分：拉杆底座；——第46部分：特型拉杆底座；——第47部分：钢柱拉杆底座；——第48部分：腕臂；——第49部分：接触线电连接线夹（斜型）；——第50部分：接触线电连接线夹（垂直型）；——第51部分：电连接线夹（方型）；——第52部分：电连接线夹（长方型）；——第53部分：接地线夹；——第54部分：接地线连接线夹。
电气化铁道接触网零件 第50部分接触线电连接线夹(垂直型)
TB中华人民共和国铁道行业标准TB/T2075.50－2002电气化铁道接触网零部件第50部分：接触线电连接线夹（垂直型）Fittings for overhead contact system of electrification railwayPart50:Electric connecting clamp for contact wire(vertical-type)2002-05-17发布 2002-08-01实施中华人民共和国铁道部发布TB/T2075.50－2002前言TB/T 2075《电气化铁道接触网零部件》分为54个部分：——第1部分：接触线吊弦线夹；——第2部分：承力索吊弦线夹；——第3部分：横承力索线夹；——第4部分：双横承力索线夹；——第5部分：接触线中心锚结线夹；——第6部分：承力索中心锚结线夹；——第7部分：杵座鞍子；——第8部分：钩头鞍子；——第9部分：吊环；——第10部分：长吊环；——第11部分：耳环杆；——第12部分：悬吊滑轮；——第13部分：定位线夹；——第14部分：支持器；——第15部分：长支持器；——第16部分：定位环线夹；——第17部分：定位器；——第18部分：特型定位器；——第19部分：软定位器；——第20部分：特型软定位器；——第21部分：定位管；——第22部分：线岔；——第23部分：连接器；——第24部分：定位环；——第25部分：长定位环；——第26部分：套管双耳；——第27部分：套管铰环；——第28部分：铜接触线接头线夹；——第29部分：承力索接头线夹；——第30部分：UT型耐张线夹；——第31部分：杵座楔形线夹；——第32部分：双耳楔形线夹；——第33部分：双环杆；——第34部分：接触线终端锚固线夹；——第35部分：承力索终端锚固线夹；——第36部分：坠砣；ITB/T 2075.50－2002——第37部分：补偿滑轮组；——第38部分：补偿棘轮；——第39部分：旋转腕臂底座；——第40部分：特型旋转腕臂底座；——第41部分：调节板；——第42部分：压管；——第43部分：杵环杆；——第44部分：软横跨固定底座；——第45部分：拉杆底座；——第46部分：特型拉杆底座；——第47部分：钢柱拉杆底座；——第48部分：腕臂；——第49部分：接触线电连接线夹（斜型）；——第50部分：接触线电连接线夹（垂直型）；——第51部分：电连接线夹（方型）；——第52部分：电连接线夹（长方型）；——第53部分：接地线夹；——第54部分：接地线连接线夹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装使用说明书
JQJL81-2007接触线终端锚固线夹
1. 用途
本零件适用于电气化铁道接触网中对标准截面为110 mm 2、120mm 2、150 mm 2铜或铜合金接触线的终端下锚处。
2. 规格、适用范围及重量、
型号 适用范围 参考重量（kg ）
TC150 TCG150 1.04
TC120 TCG120 1.01
TC110 TCG110
1.01 3. 机械性能
3.1 本零件最大工作荷重为33kN 。
3.2 本零件在导线标称综合拉断力的范围内任何载荷不得从线夹中滑脱。
3.3 本零件拉伸破坏荷重不小于99kN 。
3.4 本零件紧固力矩为80N.m 。
4. 安装方法
4.1 检查零件的型号与被夹持的导线型号是否一致。
4.2 修整接触线夹持端，保证端头平齐，无毛刺、无弯曲变形。
4.3 将右锥筒螺栓由六方端套入导线，螺纹在外侧。
4.4将楔子由小端套入被夹持的导线，楔子大端平面到被夹持导线端面距离为8mm。
4.5 推动锥筒螺栓使其压紧楔子，同时将终端双耳与锥筒螺栓旋合。
4.6 用扳手固定锥筒螺栓的六方，用扭矩扳手紧固终端双耳至80N.m。
4.7 卸下终端双耳上的螺栓销，将绝缘子或耳环零件的耳环穿入终端双耳的中间，同时穿上螺栓销，代螺母，穿上开口销并分开大于30°。
4.8 本零件受载荷后，按4.6再紧固一次，并使终端双耳的双耳垂直于水平面。
5 注意事项
5.1 禁止利用双耳孔紧固。
5.2 零件型号与导线型号必须一致。
5.3 安装过程中严禁使用铁器或手锤击打零件。
5.4 导线端露出终端双耳的距离不应大于3~4mm。
5.5 终端双耳的双耳应垂直于水平面。
6. 使用工具
扳手、挫刀、扭矩扳手、手钳、钢锯
7. 检查维护
7.1 定期检查。
7.2 本零件有无松动。
7.3 导线与本零件间有无滑移。
7.4 螺栓销连接是否可靠。
