旋挖桩主要施工方法及技术措施(全护筒)
shuai5主要施工方法及技术措施5。
1工艺原理本标段桩基工程主要采用旋挖式全程护筒施工工艺，施工设备均为德国宝峨公司生产的BG系列钻机。
该工艺的基本原理是先利用钻机的护筒驱动器下设护筒至预定深度，并以水平尺测定护筒的垂直度;然后用短螺旋钻头取土，并通过操作钻机上的纠偏液压油缸调整钻的垂直状况，以控制成孔精度(遇土质较硬的地层护筒不能一次下到位时，可采用边拼接、边取土、边跟进护筒的方法，直至将护筒下设到土质稳定或岩层的顶面)。
在钻至设计要求孔深后，用旋挖钻具清除孔底浮土，以提高桩的承载力，最后放入钢筋笼，进行混凝土浇注.该工艺成孔步骤参见图5-1。

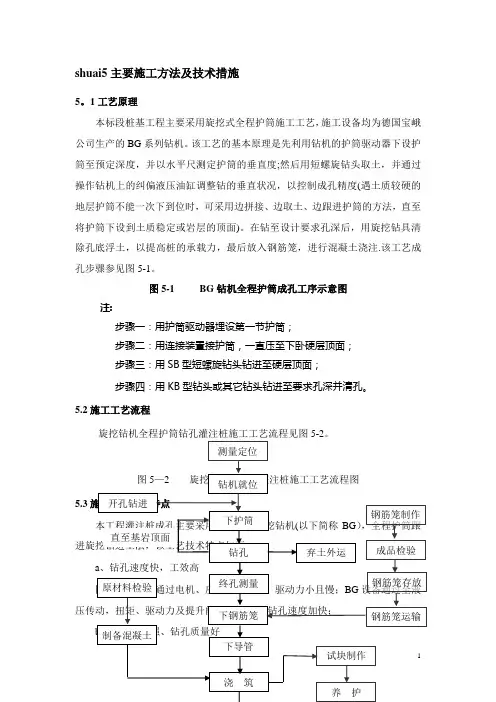

图5-1 BG钻机全程护筒成孔工序示意图注:步骤一：用护筒驱动器埋设第一节护筒；步骤二：用连接装置接护筒，一直压至下卧硬层顶面；步骤三：用SB型短螺旋钻头钻进至硬层顶面；步骤四：用KB型钻头或其它钻头钻进至要求孔深并清孔。
5.2施工工艺流程旋挖钻机全程护筒钻孔灌注桩施工工艺流程见图5-2。
5.3中小型BG系列设备钻孔直径可达1500mm，钻孔深度可达56米；成孔能力比国内其它设备要好。
该设备有电脑自动控制，钻进过程中一些施工参数如转速、钻进压力、深度等有电脑显示，可有效的控制成桩的垂直度、防止超挖和欠挖.采用全程钢套跟进还可以避免缩径等桩身质量缺陷，切实解决了复杂地层护壁难的问题，钻孔质量好。
c、钻孔不需泥浆、孔底无沉渣，施工场地整洁与正、反循环不同，BG钻机自带取土器取土，不需泥浆循环携带沉渣,造孔泥浆少，仅为正、反循环钻机所需泥浆量的1/20～1/10，特别是针对嵌岩桩孔底无浮渣;采用全程钢套筒后，钻孔不需泥浆故而桩周无泥皮，且孔底无沉渣，有利于保证设计桩基承载力；同时，由于无泥浆，取出的渣土能及时运出现场,施工场地整洁，易于现场文明施工。
d.桩身质量有保证场地施工区（2）层淤泥质粘土,流塑～软塑状态。
如用传统的施工工艺则很难解决护壁难与缩径的问题。
旋挖桩护筒施工方案
旋挖桩护筒施工方案一、工程概况本工程是在一些建筑项目中进行的土方施工工程，需要使用旋挖桩进行土方支护。
旋挖桩护筒施工是指在地面进行旋挖桩施工时，在钻孔过程中使用护筒对孔壁进行支护，以防止土方塌方。
本方案旨在确保施工过程中的安全、高效和质量可控。
二、施工方案1.施工准备（1）组织人员：安排专业的施工人员，包括工程师、技术人员和操作工。
（2）机械设备：准备好旋挖机、挖斗、护筒和其他必要的工具和设备。
（3）材料准备：准备好护筒和其他施工所需的材料，包括运输车辆和起重设备。
（4）现场准备：清理施工现场，确保施工区域安全、整洁，并进行地质勘探。
2.施工流程（1）标记定位：根据设计要求，在施工现场进行桩位、孔径和孔深的标记定位。
（2）钻孔准备：使用旋挖机在标记好的位置进行钻孔准备，根据设计要求选择合适的挖斗进行钻孔。
（3）护筒安装：在钻孔的同时，将护筒随钻进入孔内，并通过起重设备进行固定，确保护筒与孔壁贴合。
（4）灌注混凝土：在护筒安装完成后，使用混凝土泵将混凝土注入护筒内，同时使用振动器进行压实。
（5）护筒超挖处理：在混凝土凝固后，在护筒上部进行超挖处理，以保证护筒上部与地面齐平。
（6）验收验收：对施工质量进行验收，包括护筒的垂直度、水平度和孔径是否满足设计要求等。
3.安全措施（1）施工人员必须佩戴安全帽、安全鞋等个人防护用品。
（2）施工现场应设置警示标志，确保周边人员的安全。
（3）旋挖机在施工过程中必须稳定，操作人员应严格遵守操作规程。
（4）护筒的安装和拆除必须通过起重设备进行，保证操作安全。
（5）施工现场应配备灭火器等消防设备，确保施工安全。
三、技术要求（1）护筒的垂直度和水平度应满足设计要求，尽量减少地面下沉和变形。
（2）护筒与钻孔壁的贴合度应良好，无明显空隙，确保土方的稳定性。
（3）护筒的孔径应满足设计要求，确保施工后桩的承载力和稳定性。
（4）护筒的超挖处理应平整，与地面齐平，以便后续土方工程施工。
全护筒工法
全护筒工法
全护筒工法是一种钻孔灌注桩的施工方法，其具体操作步骤如下：
1.在旋挖钻机钻孔时，将钢护筒埋入地下一定深度，然后在护筒
内取土成孔。
2.在灌注混凝土时，随灌随拔护筒，保证混凝土始终埋住护筒一
段距离。
3.混凝土灌注完成后，将护筒拔出，而成孔工法。
全护筒工法的优点有：
1.不采用膨润土或化学泥浆护壁，对地下水没有污染，施工现场
整洁，不影响周围居民及企业的正常工作和生活，满足高环保要求。
2.在传统钻孔灌注桩因地层、环保原因无法成孔的情况下，保证
桩基工程施工的顺利进行。
3.相比较其他护壁形式的钻孔灌注桩施工工艺，不需要配置泥
浆，没有护壁泥皮对承载力的影响，承载力可靠，桩体质量满足规范要求。
以上信息仅供参考，如需获取更多详细信息，建议咨询专业人士。
旋挖灌浆桩(全护筒)施工及方案
旋挖灌浆桩(全护筒)施工及方案
引言
旋挖灌浆桩是目前城市建设中常用的一种桩基工法，它具有成本低、施工快、吸桩效果好等优点，因而备受青睐。
本文主要介绍旋挖灌浆桩(全护筒)的施工及方案。
施工流程
1. 确定设计参数及钻孔位置；
2. 按规定进行孔的凿击；
3. 安装钢筋筒及钢筋；
4. 确认灌浆管长度并确定位置；
5. 进行灌浆。
施工要点
1. 确定好孔位置，保持孔深一致；
2. 钢筋置放要符合设计要求，并需要有一定的间隙，便于浆液流动；
3. 灌浆管要安装牢固，保证灌浆管和钢筋的垂直度；
4. 施工时要检查浆液配合比是否正确，灌注是否充分；
5. 施工时要注意孔内的清洁，防止灰渣、泥浆等对灌浆的影响。
施工方案
1. 钢筋筒采用Q345B材质，具有较好的耐腐蚀性和韧性；
2. 钢筋的摆布长度根据实际情况确定，一般不超过6m；
3. 灌浆管直径不得小于40mm，长度根据孔深和钢筋长度确定；
4. 灌浆料配合比以1：1.5~2的水泥砂浆为宜；
5. 灌浆时间以60min为宜，若超过时间需重新配制灌浆液。
总结
旋挖灌浆桩(全护筒)具有施工简单、成本相对较低、吸力较大
等优点，但其施工质量直接关系到桩基的安全性和稳定性，因此在
施工过程中，要注意掌握好关键的施工要点，严格按照施工方案进
行实施，确保灌浆桩的质量和效果达到设计要求。
全护筒跟进旋挖施工方案
全护筒跟进旋挖施工方案一、施工前期准备现场勘查：在施工前，需对施工现场进行详细勘查，了解地质条件、地下水位、周边环境等信息，为施工方案提供基础数据。
材料准备：根据施工方案和施工进度计划，提前准备好旋挖钻机、护筒、灌浆材料、施工用水电等必要材料和设备。
技术交底：组织技术人员对施工方案进行详细交底，确保施工人员熟悉施工流程和技术要求。
安全准备：设置施工现场的安全警示标志，确保施工现场安全有序。
二、安装旋挖钻机选址安装：根据现场勘查结果，选择适合安装旋挖钻机的位置，确保钻机稳定、安全。
设备调试：安装完成后，对旋挖钻机进行调试，确保设备性能良好，满足施工要求。
三、挖孔作业定位标定：根据施工图纸，标定桩孔的位置和深度。
旋挖作业：操作旋挖钻机进行挖孔作业，根据地质情况及时调整挖孔速度和方式。
孔底清理：挖孔完成后，清理孔底，确保孔底平整、无杂物。
四、护筒安装与调整护筒选型：根据地质条件和施工要求，选择合适的护筒类型和规格。
护筒安装：在挖好的桩孔内安装护筒，确保护筒垂直、稳定。
护筒调整：安装完成后，对护筒进行调整，确保护筒与桩孔紧密贴合，防止塌孔。
五、桩孔灌浆作业灌浆材料准备：根据设计要求，准备好灌浆材料，确保材料质量合格。
灌浆作业：通过旋挖钻机或专门的灌浆设备，将灌浆材料注入桩孔内，确保灌浆均匀、密实。
灌浆质量检查：灌浆完成后，进行质量检查，确保桩孔灌浆质量满足设计要求。
六、桩身施工与养护钢筋笼制作与安装：根据施工图纸，制作钢筋笼并安装到桩孔内，确保钢筋笼位置准确、固定牢固。
混凝土浇筑：在钢筋笼内浇筑混凝土，确保混凝土浇筑均匀、无空洞。
混凝土养护：混凝土浇筑完成后，进行养护工作，确保混凝土达到设计强度。
七、施工完善与验收施工质量检查：对整个施工过程进行全面检查，确保施工质量符合设计要求。
施工资料整理：整理施工过程中的相关资料，包括施工记录、质量检测报告等。
工程验收：组织相关部门进行工程验收，确保工程质量符合规范要求。
旋挖桩施工方法
旋挖桩施工方法(1)桩位放样以建设单位提供的正式总平面图及相关控制点坐标及高程作为施工放样的依据，复测控制网导线，测放桩位，用十字线确定桩中，对现场测量控制点，方向桩做好有效保护。
(2)护筒设置护筒的制作在施工准备时提前制作，钢护筒采用IOmm钢板卷制而成，护筒内径稍大于桩径(一般为20mπΓ40mm),护筒长度2~6m。
护筒底部和四周所填粘性土必须分层填实，要求护筒中心线与桩中心线重合，平面允许偏差为50mm,竖直线倾斜不大于1%,采用十字交叉护桩法定位。
护筒的设置高度高出地面0.3m。
护筒埋置深度为2m以上。
当表面土层松软时，在开钻2m内进行扩孔，扩孔大小为超过孔径10 cm,然后再放入护筒，进入钻进成孔。
(3)泥浆制备钻孔前先开挖泥浆池，泥浆池的深度为地面-21Tl左右。
然后进行泥浆配制，泥浆所要用的水、粘土和添加剂按适当的比例调制，在钻孔过程中使其性能指标达到技术规范要求。
泥浆原料宜选用优质膨润土,为了提高泥浆的黏度和胶体率，可在泥浆中投入适量的烧碱或碳酸钠。
其掺量由试验决定。
(4)旋挖施工工艺旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻头内，然后再由钻孔机提升装置和伸缩式钻杆将钻头提出孔外卸±,这样循环往复，不断地取土卸土，直至钻至设计深度。
如下流程图：钻机就位一埋设护筒→ 钻进成孔—A终孔及清孔一成孔检查。
钻孔开始后应随时检测护筒水平位置和竖直线，如发现偏移应采取有效处理措施。
当钻孔达到设计终孔标高后，施工单位首先进行自检，然后请监理工程师检，确定终孔。
(5)成孔检查清孔完毕，即组织监理、质检员及值班技术人员对成孔进行检查。
检查要点如下表。
成孔检查项目表。
旋挖桩全护筒跟进施工方案
旋挖桩全护筒跟进施工方案1. 简介旋挖桩是一种利用旋转的钻杆将土壤逐渐挖掘而成的桩基。
全护筒旋挖桩是指在桩身周围安装了连续的护筒。
全护筒的使用能够提高桩基的承载力和稳定性，同时保护桩身免受土层掏空和坍塌的影响。
本文将介绍旋挖桩全护筒的跟进施工方案。
2. 施工前准备在进行旋挖桩全护筒施工前，需要进行以下准备工作：•调查设计：了解工程地质情况，确认桩基的类型、尺寸和数量。
•技术交底：与相关施工方进行技术交底，明确施工程序和要求，确保施工顺利进行。
•材料准备：采购合适的护筒和其他施工所需材料，确保质量和数量充足。
3. 施工步骤步骤一：桩基预埋在进行旋挖桩施工前，需要首先在设计要求的位置进行桩基的预埋工作。
预埋桩基的深度应符合设计要求，并确保垂直度和水平度等施工要求。
步骤二：安装旋挖钻机将旋挖钻机安装在桩基预埋位置上，并进行稳固固定。
确保钻机的垂直度和水平度符合施工要求。
步骤三：挖孔使用旋挖钻机进行桩孔的挖掘。
在挖孔过程中，需要根据设计要求和土层情况进行合理调整。
挖孔的直径应略大于护筒的外径，以方便护筒的安装。
步骤四：护筒安装在挖孔完成后，按照设计要求，将护筒逐节逐段地安装到挖孔中，并用挖掘机等辅助设备进行支撑和调整。
确保护筒的垂直度和水平度符合施工要求，同时保证相邻护筒之间的连接紧密。
步骤五：灌浆在完成护筒安装后，进行桩孔的灌浆作业。
灌浆材料应选择符合设计要求的符合性能要求的浆料，并按照设计要求和施工要求进行灌浆操作。
确保灌浆充实，无空隙。
步骤六：桩身施工在完成护筒灌浆后，可以进行桩身的施工。
根据设计要求和施工要求，逐节逐段地进行桩身的挖掘和清理，同时进行桩混凝土的浇筑工作。
确保桩身质量可靠，符合设计要求。
步骤七：完善施工完成桩身施工后，进行施工的完善工作，包括护筒的拆除、桩顶整平和清理、桩基的养护等。
确保施工现场整洁有序。
4. 施工注意事项•严格按照设计要求和施工规范进行施工，确保施工质量和安全。
•在桩孔挖掘和护筒安装过程中，要注意土层的稳定，避免土层坍塌或者虚空情况的产生。
