无源互调的机理分析及其抑制措施
无源交调干扰的产生与预防李明德全解
无源交调干扰（PIMI）的产生与预防——射频连接器低PIM设计中国电子科技集团公司第40研究所李明德无源交调干扰（PIMI ）的产生与预防——射频连接器低PIM 设计中国电子科技集团公司第40研究所 李明德摘要 本文阐明了无源交调干扰（PIMI ）的定义、产生特点及其危害；分析了目前PIMI 问题突出的原因、无源交调(PIM)产生的基本原理以及影响PIM 产生的因素；提出了如何进行低交调（LIM ）设计进行预防，并通过试制测试进行了验证。
关键词 PIMI 基本原理 影响因素 LIM 设计1 PIMI 的定义、产生特点及其危害1.1 定义当两个信号频率为1f 和2f 或多个信号频率同时通过同一个无源射频传输系统时，由于传输系统非线性的影响，使基频信号之间产生非线性频率分量。
这种现象被称为交调（intermodulation —IM ），或称互调。
把非线性频率分量称为交调产物（Intermodulation Product —IMP ）。
这些IMP 如果落在接收频带内，又足够的强，则形成对基波信号频率的干扰，称这种干扰为无源交调干扰（Passive Intermodulation Interference —PIMI ），或无源交调失真（Passive Intermodulation Distortion —PIMD ）。
交调产物（IMP ）用下式表示112M f mf nf =± · · · （1）式中： 1f 、2f 为输入基波频率1M f 为交调频率或称交调产物m、n为包括1在内的正整数、m+n为IMP的阶数例当m+n=3时，则为三阶交调。
注：无源射频传输系统，即由无源射频电路元件组成的系统。
无源射频电路元件包括：电阻器、电感器、电容器、连接器、滤波器、传输线、天线等。
1.2 PIM产生的特点由于PIM是由于传输系统的非线性而产生，实际的传输系统都或多或少存在着非线性，理想的线性元件是不存在的，因而PIM的产生是固有的，不因选择的频率而变化；PIMP的生成不遵守通常的二次方程定律，因而要精确地计算导致IM的能量电平是不可能的；PIM的产生，与S参数相比，不可能进行模拟或用相关的分析软件进行预报，因而，要想得知产品的IM性能，唯一的方法就是进行测试。
无源器件互调的产生与解决措施
互调产生的原因
在移动通信系统CDMA800、GSM900、GSM1800、 3G、WLAN、传呼台等蜂窝基站上，或者室内分布系统 中，由于传输Tx功率较大，因为系统是双工的，即多载波 发射通道同时也是接收通道，所以要求相当严格。这些系 统中要用到双工器、合路器、功分器、耦合器等常规无源 器件，这些无源器件通常采用7一16 ( L29 ) 、N、EIA 等射频同轴连接器。在一个理想的线性传输系统内，其输 出相对于输入是成正比的。实际上非线性变化在射频无源 器件中是不可避免的，只是因载波信号较小时非线性产生 的无源互调产物引起的噪声不大而不引起人们的注意，但 当载波信号大于30dBm时，这种交调影响就比较明显了。
滤波器类器件互调解决办法
滤波器类器件互调测试有两种：REV、 FWD。 从滤波器类器件的特点来看，主要由以下 几类零件组成：腔体、谐振杆、盖板、螺 杆、飞杆、飞杆头、飞杆座、固定螺钉等。
滤波器类器件互调解决办法
从前面分析的原因来看，解决互调需要重点注意以下几个 方面：1）腔体、盖板、谐振杆、飞杆、飞杆头镀银厚度 要大于6μ，镀银致密，电镀液要清洗干净，螺杆因为调 试，镀银至少要2μ；2）带抽头的谐振杆，非常关键，可 以先焊接再镀银，镀银再焊接，对焊接要求高很多，这里 需要焊接完后把松香用酒精清理干净，可是镀银器件用酒 精清洗后容易发黄，对互调也有影响；3）带抽头的谐振 杆与连接器的焊接（当然连接器的互调要很好），焊接完 后要把焊点清理干净，做清理工作比较麻烦；4）调试， 调试过程中，来回反复的锁紧螺杆，容易把螺杆与盖板间 摩擦的碎屑容易掉进腔体里，对互调影响大，建议尽量少 的反复锁紧螺杆；5）飞杆与飞杆头需要焊接，螺纹部分 建议有焊锡焊完。
互调研究动态

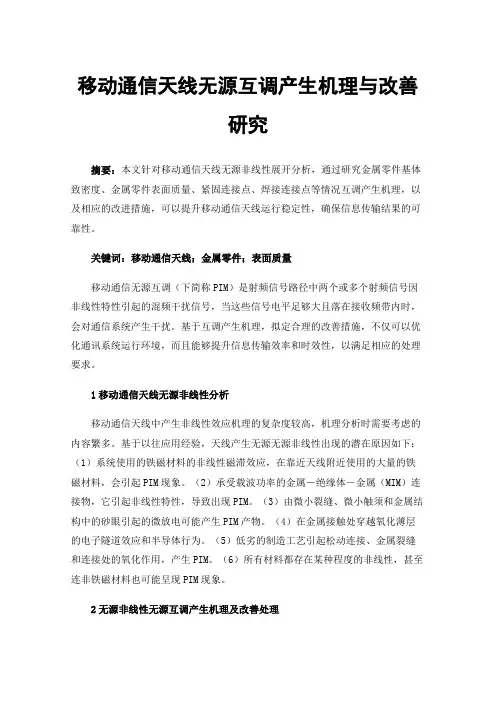

移动通信天线无源互调产生机理与改善研究
移动通信天线无源互调产生机理与改善研究摘要：本文针对移动通信天线无源非线性展开分析，通过研究金属零件基体致密度、金属零件表面质量、紧固连接点、焊接连接点等情况互调产生机理，以及相应的改进措施，可以提升移动通信天线运行稳定性，确保信息传输结果的可靠性。
关键词：移动通信天线；金属零件；表面质量移动通信无源互调（下简称PIM）是射频信号路径中两个或多个射频信号因非线性特性引起的混频干扰信号，当这些信号电平足够大且落在接收频带内时，会对通信系统产生干扰。
基于互调产生机理，拟定合理的改善措施，不仅可以优化通讯系统运行环境，而且能够提升信息传输效率和时效性，以满足相应的处理要求。
1移动通信天线无源非线性分析移动通信天线中产生非线性效应机理的复杂度较高，机理分析时需要考虑的内容繁多。
基于以往应用经验，天线产生无源无源非线性出现的潜在原因如下：（1）系统使用的铁磁材料的非线性磁滞效应，在靠近天线附近使用的大量的铁磁材料，会引起PIM现象。
（2）承受载波功率的金属―绝缘体―金属（MIM）连接物，它引起非线性特性，导致出现PIM。
（3）由微小裂缝、微小触须和金属结构中的砂眼引起的微放电可能产生PIM产物。
（4）在金属接触处穿越氧化薄层的电子隧道效应和半导体行为。
（5）低劣的制造工艺引起松动连接、金属裂缝和连接处的氧化作用，产生PIM。
（6）所有材料都存在某种程度的非线性，甚至连非铁磁材料也可能呈现PIM现象。
2无源非线性无源互调产生机理及改善处理2.1金属零件基体致密度2.1.1产生机理基于以往应用经验，造成金属零件基体致密度不足的原因如下：（1）在材料应用方面，进行铝合金压铸处理时，位于熔融状态下的材料会溶解空气中的氢原子，在冷却时又会析出氢原子，若冷却完成前内部氢原子残留量过多，那么也将造成结构内部气孔。
（2）在模具处理方面，零件结构的转折、厚度等参数的突然变化，都会造成模具内溶液流速均匀度不足的情况，从而在模具内出现紊流漩涡现象，影响到零件基体致密度。

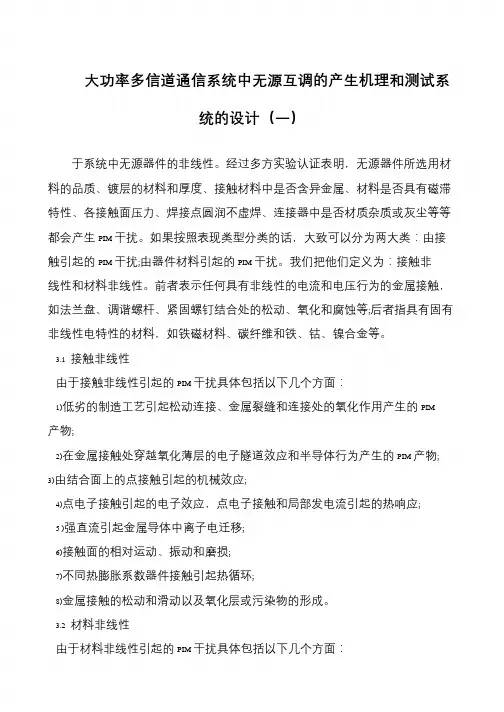

大功率多信道通信系统中无源互调的产生机理和测试系统的设计(一)
大功率多信道通信系统中无源互调的产生机理和测试系
统的设计（一）
于系统中无源器件的非线性。
经过多方实验认证表明，无源器件所选用材料的品质、镀层的材料和厚度、接触材料中是否含异金属、材料是否具有磁滞特性、各接触面压力、焊接点圆润不虚焊、连接器中是否材质杂质或灰尘等等都会产生PIM 干扰。
如果按照表现类型分类的话，大致可以分为两大类：由接触引起的PIM 干扰;由器件材料引起的PIM 干扰。
我们把他们定义为：接触非线性和材料非线性。
前者表示任何具有非线性的电流和电压行为的金属接触，如法兰盘、调谐螺杆、紧固螺钉结合处的松动、氧化和腐蚀等;后者指具有固有非线性电特性的材料，如铁磁材料、碳纤维和铁、钴、镍合金等。
3.1 接触非线性
由于接触非线性引起的PIM 干扰具体包括以下几个方面：
1)低劣的制造工艺引起松动连接、金属裂缝和连接处的氧化作用产生的PIM 产物;
2)在金属接触处穿越氧化薄层的电子隧道效应和半导体行为产生的PIM 产物;
3)由结合面上的点接触引起的机械效应;
4)点电子接触引起的电子效应，点电子接触和局部发电流引起的热响应;
5 )强直流引起金属导体中离子电迁移;
6)接触面的相对运动、振动和磨损;
7)不同热膨胀系数器件接触引起热循环;
8)金属接触的松动和滑动以及氧化层或污染物的形成。
3.2 材料非线性
由于材料非线性引起的PIM 干扰具体包括以下几个方面：。
无源互调产生原因
（4）无源交调与频率的关系 由于同轴连接器是宽带元件，没有频率依赖 性，因此，无源交调也无频率依赖性，其影响程 度仅与信道传输功率大小有关，与频率无关。 （5）无源交调的测试 无源交调的测试方法仍在研究之中，目前国 际上尚无权威性的标准测试方案。
3、无源交调的预防措施 针对上述无源交调产生的原因，在射频同轴 连接器设计和制造中应采取以下措施。 1）从电镀角度考虑，为降低无源交调，减少接触 电阻，最好采用镀银层，厚度应在6um以上，镀层 应无杂质且必须用铬酸盐钝化，这就是 7-16 或 N 型大功率产品镀银的原因。 但镀银层易变色的 问题在某些场合要慎重考虑。镀金也是较好的选 择，但成本较高。 2）在产品结构设计方面尽避免出现阻抗不连续性， 尽可能保持一致的特性阻抗，减小非线性因素。
连接器无源交调的 产生与预防
随着移动通信的飞速发展，对接收系 统的灵敏度要求日益提高，使得同一传输 信道内可能存在很多不同频率的信号，如 果传输线或连接传输线的射频同轴连接器 特性不良，就可能使不同频率之间产生无 源交调(Passive intermodulation／PIM)， 源交调(Passive intermodulation／PIM)， 结果使有效传输信号发生畸变，产生噪声 和杂波，影响信号传输速率。本文分析了 射频同轴连接器无源交调产生的原因及预 防措施，对射频同轴连接器的设计、制造 以及通信系统中的选用有积极的指导意义 和参考价值。
无源互调分析及建议

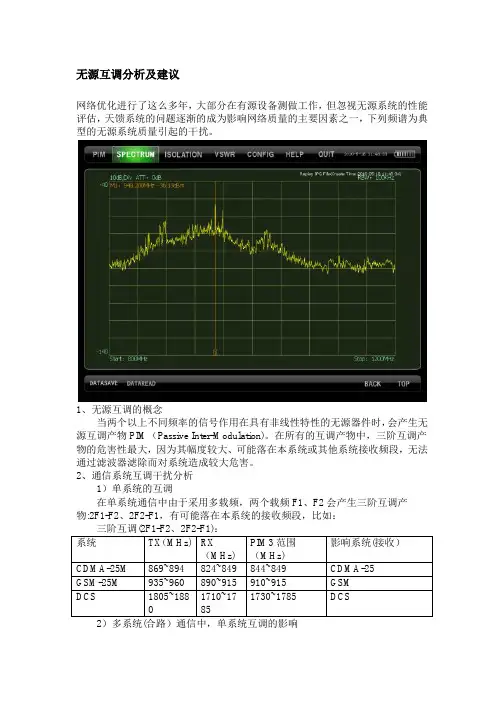

无源互调分析及建议网络优化进行了这么多年，大部分在有源设备测做工作，但忽视无源系统的性能评估，天馈系统的问题逐渐的成为影响网络质量的主要因素之一，下列频谱为典型的无源系统质量引起的干扰。
1、无源互调的概念当两个以上不同频率的信号作用在具有非线性特性的无源器件时，会产生无源互调产物PIM（Passive Inter-Modulation)。
在所有的互调产物中，三阶互调产物的危害性最大，因为其幅度较大、可能落在本系统或其他系统接收频段，无法通过滤波器滤除而对系统造成较大危害。
2、通信系统互调干扰分析1）单系统的互调在单系统通信中由于采用多载频，两个载频F1、F2会产生三阶互调产物:2F1-F2、2F2-F1，有可能落在本系统的接收频段，比如：三阶互调(2F1-F2、2F2-F1)：系统TX（MHz)RX（MHz)PIM3范围（MHz)影响系统(接收）CDMA-25M869~894824~849844~849CDMA-25 GSM-25M935~960890~915910~915GSMDCS1805~18801710~17851730~1785DCS2）多系统(合路）通信中，单系统互调的影响在多系统通信中，由于系统通过合路器合路，一个系统产生的三阶互调不但对自身系统造成影响，也会落在其他系统的接收频段而对系统造成影响：三阶互调(2F1-F2、2F2-F1)：系统TX（MHz)RX（MHz)PIM3范围（MHz)影响系统(接收）CDMA-10M870~880825~835860~890GSMCDMA-25M869~894824~849844~919CDMA-25、GSM GSM-25M935~960890~915910~985GSM移动GSM-24M930~954885~909906~978移动GSM、联通GSMDCS1805~18801710~17851730~1955DCS、PHS、WCDMAPHS1900-1911890~1920WCDMA 二阶互调产物(F1+F2)也会对系统造成影响：系统TX（MHz)RX（MHz)PIM2范围（MHz)影响系统(接收）CDMA-10M870~880825~8351740~1760DCSGSM-25M935~960890~9151870~1920DCS、PHS、WCDMA 3）多系统(合路）通信中，多系统间的互调影响在多系统合路中，不同系统的功率信号也会在合路器中产生三阶互调：F1+F2-F3例1：GSM与WCDMA合路：F1=935MHz （GSM）F2=2110MHz （WCDMA)F3=2135MHz（WCDMA)PIM3=F1+F2-F3=935+2110-2135=910(MHz) 可见三阶互调落在GSM接收频率范围内例2：CDMA与GSM合路F1=875MHz (CDMA)F2=955MHz (GSM)F3=940MHz (GSM)PIM3=F1+F2-F3=875+955-940=890(MHz) 可见三阶互调产物落在GSM接收频率范围内。
互调干扰原理介绍及分析
一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。
分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。
通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。
有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。
当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。
由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。
二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。
互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。
无源互调PIM
无源互调测量及解决方案1、概述无源器件会产生非线性互调失真吗?答案是肯定的!尽管还没有系统的理论分析，但是在工程中已经发现在一定条件下无源器件存在互调失真，并且会对通信系统（尤其是蜂窝系统）产生严重干扰。
无源互调（PassiveInter-Modulation，PIM）是由发射系统中各种无源器件的非线性特性引起的。
在大功率、多信道系统中，这些无源器件的非线性会产生相对于工作频率的更高次谐波，这些谐波与工作频率混合会产生一组新的频率，其最终结果就是在空中产生一组无用的频谱从而影响正常的通信。
所有的无源器件都会产生互调失真。
无源互调产生的原因很多，如机械接触的不可靠、虚焊和表面氧化等。
5年前，大部分射频工程师很少提及无源器件互调问题。
但是，随着移动通信系统新频率的不断规划、更大功率发射机的应用和接收机灵敏度的不断提高，无源互调产生的系统干扰日益严重，因此越来越被运营商、系统制造商和器件制造商所关注。
长期以来，无源器件的互调失真测量技术一直被国外公司所掌握，并垄断了测量产品市场。
今天这种局面发生了变化，无源互调测量技术难关已经被中国本土的射频工程师们攻克，而且低成本的商用无源互调测量系统也已诞生。
2、无源互调的表达方式无源互调有绝对值和相对值两种表达方式。
绝对值表达方式是指以dBm为单位的无源互调的绝对值大小；相对值表达方式是指无源互调值与其中一个载频的比值（这是因为无源器件的互调失真与载频功率的大小有关），用dBc来表示。
典型的无源互调指标是在两个43dBm的载频功率同时作用到被测器件DUT时，DUT产生-110dBm（绝对值）的无源互调失真，其相对值为-153dBc。
3、无源互调测量方法由于无源互调值非常小，因此无源互调的测量非常困难。
到目前为止，无源互调的测量项目和测量方法尚无相应的国际标准，通常都是采用IE C推荐的测量方法。
IEC推荐的正向和反射互调产物的测量方法分别如图1和2所示。
图1正向互调测量示意图2反射互调测量示意图1表示一个两端口或多端口器件在两个大功率信号的同时作用下所产生的互调产物。
