第七章_二元相图习题
北京科技大学材料科学基础A第7章-二元合金相图(1)
摘自 James P. Schaffer,
The Science and Design of Engineering Materials,
Second Edition, McGraw-Hill Companies, Inc.,1999
成分 和压力恒定时，自由能 与温度的关系为：dG=-SdT 自由能随温度的升高应是降 低的。
Δ oGf (Na 3Bi)
是熔化自由能；
过剩自由能数值对相图形貌的影响
假想的A-B二元相图
TA=800K; TB=1200K A和B的熔化熵均为 10.0J/(molK)
第三节 二元系相图
一、平衡相的定量法则━杠杆定律
杠杆定律用来解决相的相对量问题。 二元合金系，各相的相对量： 单相区，无言而定 三相区，无法确定，在三相线上，三个相的量可以任何比例相平衡。 两相区，杠杆来定。
3. 液相无限互溶、固相有限溶解，并具有包晶反应的二元相图 （Pt-Ag二元系） 三相平衡反应：L+αβ 以上 α+L 三相平衡线（温度） 以下 α+β β+L 包晶特点： ①液相线由一组元到另一组元不断下降； ②液相区在三相等温线的一侧； ③一个二相区在三相线以上，二个在以下。
包晶反应
二元包晶型三相反应 包晶反应：L+αβ 包析反应：α+βγ 合晶反应：L1+L2α
第二节 相图热力学
2. 自由能与成分的关系 由温度、压力、成分对自由能的影响： dG=VdP-SdT+∑i µi dxi 恒定温度和压力时，自由能与成分的关系为： dG=∑i µi dxi Gm=∑i xi µi = ∑i xi (G0i+RTlnXi+RTlnγi) =∑i xi G0i + ∑i xi RTlnXi + ∑i xi RTlnγi
第7章 二元系相图和合金的凝固与制备原理 笔记及课后习题详解 (已整理 袁圆 2014.8.7)
第七章二元系相图和合金的凝固与制备原理7．1 复习笔记一、相图的表示和测定方法二元相图中的成分有两种表示方法：质量分数（w）和摩尔分数（x）。
两者换算如下：二、相图热力学的基本要点1．固溶体的自由能一成分曲线图7-1 固溶体的自由能一成分曲线示意图（a）Ω<0（b）Ω=0（c）Ω>0 相互作用参数的不同，导致自由能一成分曲线的差异，其物理意义为：（1）当Ω<0，即e AB＜(e AA＋e BB)/2时，A-B对的能量低于A-A和B-B对的平均能量，所以固溶体的A，B组元互相吸引，形成短程有序分布，在极端情况下会形成长程有序，此时△Hm＜0。
（2）当Ω=0，即e AB＝(e AA＋e BB)/2时，A-B对的能量等于A-A和B-B对的平均能量，H=0。
组元的配置是随机的，这种固溶体称为理想固溶体，此时△m（3）当Ω>0，即e AB＞(e AA＋e BB)/2时，A-B对的能量高于A-A和B-B对的平均能量，意味着A-B对结合不稳定，A，B组元倾向于分别聚集起来，形成偏聚状态，此时△Hm＞0。
2．多相平衡的公切线原理两相平衡时的成分由两相自由能—成分曲线的公切线所确定，如图7-2所示。
对于二元系，在特定温度下可出现三相平衡，如图7-3所示。
图7-2两相平衡的自由能曲线图 7-3二元系中三相平衡时的自由能成分曲线3．混合物的自由能和杠杆法则 混合物中B 组元的摩尔分数而混合物的摩尔吉布斯自由能由上两式可得上式表明，混合物的摩尔吉布斯自由能G m 应和两组成相和的摩尔吉布斯自由能G m1和G m2在同一直线上。
该直线即为相α和β相平衡时的共切线，如图7-4所示。
图7-4 混合物的自由能两平衡相共存时，多相的成分是切点所对应的成分1x 和2x ，即固定不变。
此时可导出：此式称为杠杆法则，在α和β两相共存时，可用杠杆法则求出两相的相对量，α相的相对量为122x x x x --，β相的相对量为121x x x x --，两相的相对量随体系的成分x 而变。
二元相图习题

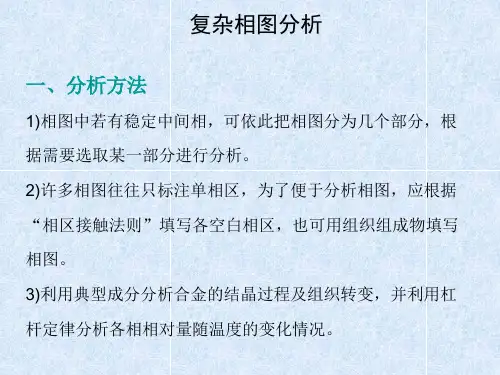

复杂相图分析
一、分析方法
1)相图中若有稳定中间相，可依此把相图分为几个部分，根 据需要选取某一部分进行分析。 2)许多相图往往只标注单相区，为了便于分析相图，应根据 “相区接触法则”填写各空白相区，也可用组织组成物填写 相图。 3)利用典型成分分析合金的结晶过程及组织转变，并利用杠 杆定律分析各相相对量随温度的变化情况。
(a)~85%b。 （b）~15%b。 （c ）~20%b。 （d）
2、根据Pb-Bi相图回答下列问题 1. 把空相区填上相的名称。 2. 设X合金平衡凝固完毕时的相组成物为和(Bi)，其中相
占80%，则X合金中Bi组元的含量是多少？ 3. 设Y合金平衡凝固完毕时的组织为(Bi)初晶+[+（Bi）]共
根据铁碳相图回答下列问题： 1 写出下列合金的化学成分： • 最容易产生枝晶偏析的合金； 2）Fe3CII含量最多的合金； • 珠光体含量最多的合金； 4）莱氏体含量最多的合金。 2 画出Fe-1.2%C合金的室温平衡组织示意图，并计算出其中相组成 物和组织组成物的百分含量。 3 根据Fe-Fe3C状态图确定下列三种钢在给定温度下的显微组织（填 入表中）
晶，且初晶与共晶的百分含量相等，则此合金中Pb组元 的含量是多少？
4. Pb-30%Bi合金非平衡凝固后得到何种组织？并画出其 示意图。
相图判断
1.指出下列相图中的错误，并加以改正。
相图绘制
3、按下列条件绘出A-B二元相图：（1）A组元（熔点 600℃）与B组元（熔点500℃）在液态时无限互溶；（2） 固态时，A在B中的最大固溶度为wA=0.30，室温时为 wA=0.10；而B在固态下不溶于A；（3）300℃时 wB=0.40的液相发生共晶反应。
4、某A-B二元系，A组元熔点为1000℃，B组元熔点为700℃。WB=0.25的合
814材料科学基础-第七章 二元相图知识点讲解
共晶反应：在共晶线对应的温度下，E点成分的合金同时结晶出C点成分的 α固溶体个D点成分的β，形成这两个相的机械混合物：
LE C D
共晶体：共晶反应的产物，即两相的机械混合物 共晶温度：发生共晶反应的温度。即共晶线CED对应的温度 共晶点：代表共晶温度和共晶成分的点，也就是共晶图中的E点。
过烧：当钢加热到接近熔化温度，并在此温度长时间停留，，不仅奥氏体 晶粒长大，同时由于氧化性气体渗入到晶界，使晶间物质Fe、C、S发生氧 化，形成易熔共晶体氧化物。这种现象称为过烧。
非平衡凝固总结
非平衡凝固对合金的影响：
（1）组织影响：晶内偏析、枝晶偏析（冷却速度越大，凝固相间距越大，那么枝晶偏析越 严重）
两相的相对量随体系的成分x变化而变化。
知识点5 自由能-成分曲线推测相图
根据公切线原理，可以求出某一温度下平衡相的成分。因此，可以根据二 元系的不同温度下的自由能-成分曲线画出二元系相图。
二元相图的几何规律
（1）相图中所有的线条都代表发生相转变的温度和平衡相的成分，所以相界线是相平衡的 体现，平衡相成分必须沿着相界线随着温度而变化；
的化学势相等。
dGa B A B A
dx
AB
dG B A B A
dx
AB
1.多相平衡公切线法则：多相 平衡必能作出公切线，切点对 应着各相平衡时的成分； 2.两相平衡时，混合物的自由 能位于切点之间的直线上。
知识点4 杠杆法则
（1）当二元系的成分x≤x1时，α固溶体的摩尔 吉布斯自由能低于β固溶体，故α相为稳定相， 即体系处于单相α状态； （2）当x≥x2时，β相的摩尔吉布斯自由能低于α 相，则体系处于单相β状态； （3）当x1＜x＜x2时，公切线上表示混合物的摩 尔吉布斯自由能低于α相或者β相的摩尔吉布斯 自由能，故α和β两相混合时，体系能量最低。
《材料科学基础》
w（Cu）为35%的Sn-Cu合金冷却到415℃时发生L+ε→η的包晶转变，如图 7.35（a）所示，剩余的液相冷却227℃又发生共晶转变，所以最终的平 衡组织为η+（η+Sn）。而实际的非平衡组织（见图7.35（b））却保留相 当数量的初生相ε（灰色），包围它的是η相（白色），而外面则是黑色 的共晶组织。
也有少数情况，比如α-β间表面能很大，或过冷度较大，β相可能 不依赖初生相α形核，而是在液相中直接形核，并在生长过程中α， β，液相三者始终相互接触，以至通过α和液相的直接反应来生成 β相。显然，这种方式的包晶反应速度比上述方式快得多。
整理课件
b.42.4%﹤w（Ag） ﹤66.3%的Pt-Ag合金（合金Ⅱ）
两相得相对含 量由杠杆法则 求得
初生相α的成分达到D点，液相成分达到C点。
W（L）=DP/DC×100%=
包晶转变结束后，液相和α相反应正好全部转变成β固 体。
随着温度继续下降，由于Pt在β相中的溶解度随温度的降低而沿PF线减小，因此将不断 从β固溶体中析出αⅡ。于是该合金的室温平衡组织为β+αⅡ，凝固过程如图7.31所示。
整理课件
另外，某些原来不发生包 晶反应的合金，如图7.36 中的合金Ⅰ，在快冷条件 下，由于初生相α凝固时 存在枝晶偏析而使剩余的 液相和α相发生包晶反应， 所以出现了某些平衡状态 下不应出现的相
应该指出，上述包晶反应不完全性主要与新相β包围α相的生长方式有关。因 此，当某些合金（如Al-Mn）的包晶相单独在液相中形核和长大时，其包晶转 变可迅速完成。包晶反应的不完全特性，特别容易在那些包晶转变温度较低 或原子扩散速率小的合金中出项。
整理课件
TWO.包晶合金的凝固及其平 衡组织
二元相图-题库(14学)
名词解释1.匀晶转变：2.包晶转变：3.平衡凝固：4.伪共晶：5.非平衡共晶：6.共晶转变：7.偏晶转变：8.共析反应：9.包析转变：10.熔晶转变11.合晶转变：12.一次相或初生相；13.二次相或次生相14.扩散退火：15.离异共晶：16.钢17.铸铁18.奥氏体:19.莱氏体：20.珠光体：21.三次渗碳体22.调幅分解23.成分过冷24.枝晶偏析25.正偏析26.宏观偏析概念辨析题1、共晶转变与共析转变2、奥氏体与铁素体的异同点：3、二次渗碳体与共析渗碳体的异同点。
4、稳定化合物与不稳定化合物5、均匀形核与非均匀形核6、平衡凝固与非平衡凝固7、光滑界面与粗糙界面8、钢与铸铁9、热过冷与成分过冷10、一次相与二次相11、伪共晶与离异共晶12、正偏析与反偏析相图题一、相图题(20分)1．画出Fe-Fe 3C 相图，填出各区的组织组成物。
(6分)2．分析含碳O.65％的铁碳合金的平衡结晶过程，画出其冷却曲线和室温时的显微组织示意图。
(8分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。
(6分)C e F -e F 3相图为二、相图题(22分)1_画出 相图，填出各区域的组织组成物。
(6分) 2．分析含碳0.4％的铁碳合金的平衡结晶过程，画出其冷却曲线和室温时的显微组织示 意图。
(8分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。
(8分)C e F -e F 3三、相图题(25分)1．画出相图，标出重要点的温度与含碳量，填出各区域的组织组成物。
(7分) 2．分析含碳3.5％的铁碳合金的平衡凝固过程，画出其冷却曲线和室温时的显微组织示意图。
(10分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。
(8分)四、相图题1、Fe —Fe 3C 相图，结晶过程分析及计算1）分析含碳0.53～0.77％的铁碳合金的结晶过程，并画出结晶示意图。
2） 计算室温下亚共析钢（含碳量为x ）的组织组成物的相对量。
材料基础-第七章热力学及其相图x
（a＋β )片状共晶 400 × 图7－9 Pb-Sn 二元合金的共晶显微组织 图中黑色为Pb的 a相，白色为Sn的β相 , a 相、β相呈片层状相间分布，称片层状共晶。
3）合金III的结晶过程（wsn＝50％） 合金III的成分在M、E点之间，称为亚共晶 合金。图7-10为其冷却曲线及组织变化。 当缓冷到 1 点时，结晶出一次晶 a 相，温度 在1、2点之间为匀晶反应。温度降到2点共晶温 度tE时，液相L具有共晶成分E，发生共晶反应。 共晶反应后的组织为a+(a＋β)共晶。 随温度下降，a相成分沿MF线改变，此时匀 晶和共晶中的a相都要析出βII，室温组织为 a+(a ＋β)共晶＋β II ，显微组织见图7－11。 图中黑色粗大树枝状组织为一次晶a相，粗 黑色间的白色颗粒状组织为二次晶 βII ，其余黑 白相间部分为共晶组织(a＋β)共晶。
(7－1) 式表示，自由度越小，平衡共存相就 越大。 自由度f 为零时，(7－1)式变为： P＝C＋2 （7－2）
再压力给定去掉一个自由度,(7－2)式变为 :
P＝C＋1
（7－3）
表明系统中平衡相数最多比组元数多一个
一元系：C＝1,P＝2，最多二相平衡共存。
例如，纯Fe结晶时，同时存在的平衡共存相 仅为液相和固相。
7.2 相图建立的基本方法
1.相图 相图是用图解方法描述在平衡条件下相的 状态和转变与成分、温度、压力的相互关系。 相图有二元相图、三元相图和多元相图。 二元相图是相图的基础，应用最广泛。通 过相图分析，可以了解： (1)不同条件下材料的相转变及相平衡的状态; (2)预测材料的性能; (3)为新材料研制提供依据。
共晶反应完成后，在温度下降过程中，a 固溶体和 β 固溶体分别沿 MF 线和 NG 线不断变化， 合金II从a相中析出二次晶βII，从β相中析出二 次晶aII，可用杠杆定律计算。 由于aII和βII量小，在组织中不易分辨，一 般不予区别。 所以，合金II在结晶过程中的反应为共晶 反应＋二次析出，其室温组织为(a＋β)共晶， 其形态见图7－9。
上海交通大学 材料科学基础第七章 二元相图及其合金的凝固
相图测定方法
二元相图是根据各种成分材料的临界点绘制的，临界点 表示物质结构状态发生本质变化的相变点。 • 动态法
– 热分析法 – 膨胀法 – 电阻法
• 静态法
– 金相法 – X射线结构分析
精确测定相图需多种方法配合使用
2013-8-19
下面介绍用热分析法测量临界点来绘制二元相图的过程。
(4)相界线走向规则：当两相区与单相区的分界线与三相等温线相交 ，则分界线的延长线应进入另一两相区内，而不会进入单相区内。
2013-8-19
7.3 二元相图分析
7.3.1 匀晶相图和固溶体凝固-匀晶相图 1. 匀晶相图
两组元无限互溶的条件： • 晶体结构相同 • 原子尺寸相近，尺寸差<15% • 相同的原子价 • 相似的电负性（化学亲和力）
7.2.4 从自由能—成分曲线推测相图 根据公切线原理可求出体系在某一温度下平衡相的成分。图7．7表 示由T1，T2，T3，T4及T5温度下液相(L)和固相(S)的自由能一成分 曲线求得A，B两组元完全互溶的相图。
2013-8-19
图7．8表示了由5 个不同温度下L，α 和β 相的自由能一成分曲线求 得A，B两组元形成共晶系的相图。
组元B(x1)
组元B(x2)
混 合 物
α相 (n1摩尔，Gm1)
＋
β相 (n2摩尔，Gm2)
2013-8-19
混合物中B组元的摩尔分数(x):
n1 x1 n2 x2 x n1 n2
n1Gm1 n2Gm 2 Gm n1 n2
n1 x2 x n2 x x1
n1 Gm 2 Gm n2 Gm Gm1
x1 x x2
x2 x1 ( x2 x) ( x x1 )
