压力容器制造工艺流程
压力容器制造工艺流程引言压力容器是一种能够承受高压的设备，广泛应用于化工、石油、天然气、能源等行业中。
为了确保压力容器的安全运行，制造过程必须符合严格的标准和规范。
本文将介绍压力容器制造的基本工艺流程，包括材料选择、组装过程、焊接工艺等。
1. 材料选择压力容器的材料选择对其性能和安全运行起着重要作用。
常见的压力容器材料包括碳钢、不锈钢、合金钢等。
材料的选择要考虑容器的工作条件、介质的特性以及使用寿命等因素。
根据设计要求，在选定合适的材料后，还需进行材料的验收和检测，确保其质量符合标准。
2. 设计和制造图纸在进行制造前，需要根据压力容器的使用要求和设计标准，进行详细的设计和制造图纸的编制。
设计图纸应包括容器的尺寸、结构、材料等信息，制造图纸则包括具体的加工工艺和焊接方法等。
设计和制造图纸的编制要严格按照相关标准执行，确保容器的结构和性能满足设计要求。
3. 材料加工在材料加工过程中，需要根据制造图纸对各个零部件进行加工。
加工工艺包括锻造、冲压、切割等，其中切割工艺在压力容器制造中尤为重要。
切割工艺主要有气割、电割、等离子切割等，要确保切割面平整、无裂纹和变形。
4. 零部件组装在零部件加工完成后，需要进行组装。
组装工艺要求零部件的连接紧密，无松动、缝隙或者较大的间隙。
常用的组装技术包括螺纹连接、焊接连接和法兰连接等。
5. 焊接工艺焊接是压力容器制造过程中最重要的环节之一。
焊接工艺要根据不同的材料和容器结构进行选择。
常用的焊接方法有电弧焊、气体保护焊、激光焊等。
在焊接过程中，需要严格控制焊接参数，包括焊接电流、焊接速度、预热温度等，以确保焊缝的品质。
6. 总装和试验在焊接完成后，进行总装和试验。
总装包括焊缝的打磨、去除毛刺等工艺，以及安装支撑、法兰等配件。
试验阶段包括压力测试、泄漏测试、超声波检测等多项检测，以验证容器的密封性、强度和安全性。
7. 检测和验收最后，对制造完成的压力容器进行检测和验收。
检测包括外观检查、尺寸检测、焊接缺陷检测等多项项目，以确保容器的质量符合标准要求。
我国压力容器设计、制造和维护十年回顾与展望
我国压力容器设计、制造和维护十年回顾与展望一、本文概述压力容器，作为一种广泛应用于化工、石油、能源、医药、食品等行业的关键设备，其设计、制造与维护的质量直接关系到工业生产的安全与效率。
本文旨在对我国压力容器设计、制造和维护在过去十年的发展历程进行全面的回顾，并在此基础上展望未来的发展趋势。
我们将深入探讨我国在这一领域的技术进步、行业标准的完善、以及面临的挑战和机遇。
在过去的十年里，我国压力容器行业经历了快速的发展，不仅在技术水平和制造能力上取得了显著的提升，还在国际市场上赢得了良好的声誉。
随着工业0和智能制造的快速发展，压力容器行业也面临着前所未有的变革和挑战。
本文将通过对过去十年我国压力容器行业的深入分析，为行业未来的发展提供有价值的参考和建议。
具体而言，本文将首先回顾我国压力容器设计、制造和维护在过去十年的主要发展历程和成就，包括技术创新、产品升级、市场扩张等方面。
然后，我们将分析当前行业面临的主要问题和挑战，如技术瓶颈、市场竞争、环境保护等。
在此基础上，我们将展望我国压力容器行业未来的发展趋势，探讨新技术、新标准和新模式对行业的影响和推动。
我们将提出一系列建议和对策，以期为我国压力容器行业的可持续发展提供有益的参考。
二、十年发展历程回顾过去的十年，是我国压力容器设计、制造和维护领域取得显著进步和快速发展的十年。
这十年间，我国压力容器行业经历了从技术引进、消化吸收到自主创新、跨越发展的历程，不仅在设计理念、制造工艺、质量控制等方面取得了长足的进步，而且在国际标准制定、高端产品研制、国际市场开拓等方面也取得了令人瞩目的成就。
在设计方面，随着计算机技术的飞速发展，压力容器设计逐渐从传统的经验设计向计算机辅助设计、优化设计转变。
设计软件的不断更新和升级，使得设计过程更加精确、高效，大大缩短了设计周期，提高了设计质量。
同时，新材料、新工艺的不断涌现，为压力容器的设计提供了更多的选择，推动了设计理念的更新和设计水平的提升。

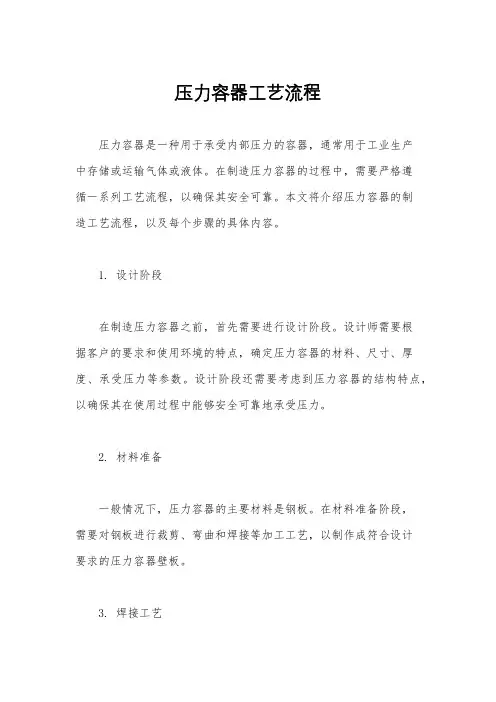

压力容器工艺流程
压力容器工艺流程压力容器是一种用于承受内部压力的容器，通常用于工业生产中存储或运输气体或液体。
在制造压力容器的过程中，需要严格遵循一系列工艺流程，以确保其安全可靠。
本文将介绍压力容器的制造工艺流程，以及每个步骤的具体内容。
1. 设计阶段在制造压力容器之前，首先需要进行设计阶段。
设计师需要根据客户的要求和使用环境的特点，确定压力容器的材料、尺寸、厚度、承受压力等参数。
设计阶段还需要考虑到压力容器的结构特点，以确保其在使用过程中能够安全可靠地承受压力。
2. 材料准备一般情况下，压力容器的主要材料是钢板。
在材料准备阶段，需要对钢板进行裁剪、弯曲和焊接等加工工艺，以制作成符合设计要求的压力容器壁板。
3. 焊接工艺焊接是制造压力容器中非常重要的工艺环节。
焊接工艺的质量直接影响着压力容器的安全性能。
在焊接过程中，需要严格控制焊接参数，确保焊缝的质量符合相关标准要求。
同时，还需要对焊接接头进行无损检测，以确保其质量符合要求。
4. 热处理工艺热处理是对压力容器进行应力消除的重要工艺环节。
通过热处理，可以有效消除焊接过程中产生的残余应力，提高压力容器的整体稳定性和安全性能。
5. 表面处理表面处理是为了提高压力容器的耐腐蚀性能和美观度。
一般情况下，压力容器会进行喷砂或喷丸处理，然后进行防腐涂装，以增强其耐腐蚀性能。
6. 总装在总装阶段，需要对压力容器的各个部件进行组装，包括壁板、法兰、支撑架等。
在总装过程中，需要严格按照设计要求进行操作，确保压力容器的各个部件能够完全符合设计要求。
7. 检测与验收在制造完成后，需要对压力容器进行严格的检测与验收。
包括外观检查、尺寸检测、压力试验等。
只有通过了各项检测和验收，压力容器才能够出厂并投入使用。
总结压力容器的制造工艺流程需要严格遵循一系列标准和规范，以确保其安全可靠。
从设计阶段到最终的检测与验收，每个环节都需要精益求精，确保压力容器能够达到设计要求，并在使用过程中能够安全可靠地承受压力。
