《连接成形》课件
激光焊工艺
总结词
一种利用激光光束进行焊接的方法
详细描述
激光焊工艺是利用激光光束进行焊接的方法。它通常需要一个激光器、光束传输系统和工件。激光器产生高能光 束，通过光束传输系统将光束传输到工件上，通过光束产生的热量和压力，实现连接。
摩擦焊工艺
总结词
一种利用摩擦热能进行焊接的方法
详细描述
摩擦焊工艺是利用摩擦热能进行焊接的方法。它通常需要一 个夹具、旋转轴和工件。夹具将工件固定在一起，旋转轴将 工件旋转并施加压力，通过摩擦产生的热量，实现连接。
04
连接成形的材料与设备
连接成形常用材料
金属材料
01
如不锈钢、铝合金、铜等，具有良好的导电导热性能和机械强
度。
非金属材料
02
如塑料、陶瓷、玻璃等，具有优异的绝缘性能和化学稳定性。
复合材料
03
由两种或多种材料组成，具有各组成材料的优点，如强度高、
重量轻等。
连接成形设备介绍
电阻焊机
利用电流通过电阻产生热量实现焊接，适用于金 属材料的连接。
未来连接成形技术展望
未来连接成形技术的发展将更加注重环保、高效、智能化和个性化。如激光3D打印技术等新型连接成形 技术将进一步拓展应用领域，提高生产效率和产品质量。
02
连接成形的基本原理
熔化焊接的原理
01
熔化焊接是通过加热使两个材料熔化，然后冷却凝 固后连接在一起的方法。
02
熔化焊接需要使用热源将两个材料熔化，然后通过 毛细作用或重力作用将熔化的金属相互连接。
激光焊接的原理
激光焊接是利用高能激光束照射在材料表面，使材料 熔化并快速冷却凝固，从而实现连接的方法。
激光焊接需要使用高能激光器，将激光束聚焦到材料 表面，使材料熔化并形成熔池，同时通过精确控制激
连接成形(电弧焊)
Ch3 连接成形
§1 熔焊成形基础
二、焊接接头的组织和性能
（二）熔合区和热影响区的组织和性能
（3）正火区 在1100℃～Ac3之间，宽约1.2～ 4.0mm。焊后空冷使该区的金属进行了正火处理， 故其组织为均匀而细小的铁素体和珠光体，力学 性能优于母材。 （ 4 ）不完全重结晶区 也称部分正火区，温度在 Ac3～Ac1之间。焊接时，只有部分组织转变为奥氏 体；冷却后获得细小的铁素体和珠光体，其余部 分仍为原始组织，因此晶粒大小不均匀，力学性 2017/9/4 14
Ch3 连接成形
§1 熔焊成形基础
二、焊接接头的组织和性能
焊接时电弧的高温使被焊金属局部加热熔化， 同时加入填充金属（焊条或焊丝），形成金属液 体熔池。
当电弧移开时，由于周围冷态金属的导热，使 熔池的温度迅速降低，熔池即凝固成焊缝。焊缝 周围的母材金属，被电弧加热到不同温度（从室 温直至熔化温度），相当于受到一次不同规范的 热处理，电弧移开后又冷却下来，组织和性能发 生了变化，形成热影响区。
Ch3 连接成形
§1 熔焊成形基础
2017/9/4
16
2017/9/4
焊缝和热影响区统称为焊接接头。
9
Ch3 连接成形
§1 熔焊成形基础
二、焊接接头的组织和性能
接头由焊缝金属、熔合区和焊接热影响区组成。
（一）焊缝金属的组织和性能
焊缝金属在结晶时，以熔池和母材金属交界处 的半熔化金属晶粒为晶核，沿着垂直于散热面方 向反向生长为柱状晶，最后这些柱状晶在焊缝中 心相接触而停止生长。由于焊缝组织是铸态组织， 故晶粒粗大、成分偏析，组织不致密。
2017/9/4 7
Ch3 连接成形
§1 熔焊成形基础
金属的连接成型基础课件
金属的连接成型基础课件1. 引言金属的连接成型是指通过不同的方法和技术将金属材料连接在一起形成具有一定结构和功能的零件或构件的过程。
金属连接的质量和可靠性在工程实践中具有重要的意义。
本课件旨在介绍金属的连接成型的基础知识，包括常用的连接方法和工艺，以及其在工程实践中的应用。
2. 常用金属连接方法在金属的连接成型中，常用的连接方法包括焊接、螺纹连接、铆接和黏接等。
下面对每种连接方法进行详细介绍：2.1 焊接焊接是将金属材料通过加热、熔化或迅速加热并压合的方法，使其形成永久性的连接。
常见的焊接方法包括电弧焊、气体焊、激光焊和电阻焊等。
焊接具有连接强度高、连接性能稳定和适用于多种金属材料的优点，被广泛应用于航空、航天、汽车和建筑等领域。
2.2 螺纹连接螺纹连接是通过螺纹的配合使两个或多个金属零件相互连接的方法。
螺纹连接通常需要使用螺纹刀具对金属材料进行螺纹加工，并通过螺纹的配合紧固螺纹连接件。
螺纹连接具有拆卸方便、连接可靠和适用于高温和高压环境的特点，常用于机械设备和管道系统的连接。
2.3 铆接铆接是通过在两个或多个金属材料之间插入和压紧铆钉或铆钉组件，形成永久性连接的方法。
铆接是一种非常常见的连接方法，适用于不同类型和厚度的金属材料的连接。
铆接连接具有高强度、耐腐蚀和抗振动的特点，在航空、航天和汽车等领域得到广泛应用。
2.4 黏接黏接是通过使用黏合剂将两个或多个金属材料粘结在一起形成永久性连接的方法。
黏接方法适用于金属材料与其他材料（如塑料、陶瓷等）的连接，黏接剂的选择和使用非常关键。
黏接连接具有连接轻便、连接面积大和不会对金属材料造成热损伤的优点，被广泛应用于航空、航天和电子工业等领域。
3. 金属连接的工艺和注意事项在进行金属的连接成型过程中，需要注意一些工艺和注意事项，以确保连接质量和可靠性。
3.1 清洁和准备工作在进行金属连接之前，需要对连接表面进行清洁和准备工作，以去除污垢和氧化物。
常用的清洁方法包括机械清洗、溶剂清洗和电解清洗等。

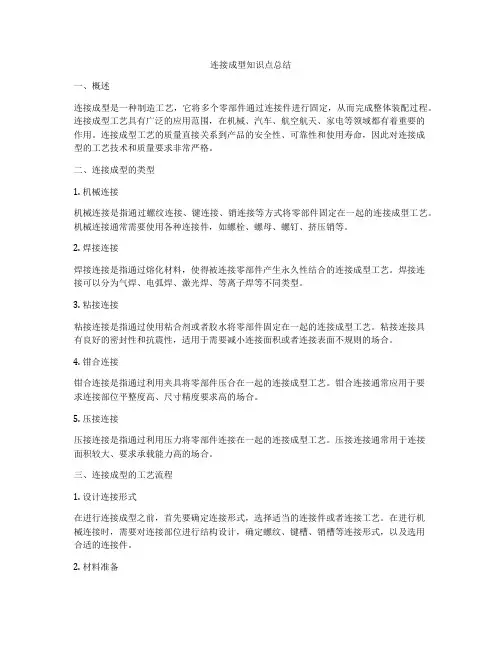

连接成型知识点总结
连接成型知识点总结一、概述连接成型是一种制造工艺，它将多个零部件通过连接件进行固定，从而完成整体装配过程。
连接成型工艺具有广泛的应用范围，在机械、汽车、航空航天、家电等领域都有着重要的作用。
连接成型工艺的质量直接关系到产品的安全性、可靠性和使用寿命，因此对连接成型的工艺技术和质量要求非常严格。
二、连接成型的类型1. 机械连接机械连接是指通过螺纹连接、键连接、销连接等方式将零部件固定在一起的连接成型工艺。
机械连接通常需要使用各种连接件，如螺栓、螺母、螺钉、挤压销等。
2. 焊接连接焊接连接是指通过熔化材料，使得被连接零部件产生永久性结合的连接成型工艺。
焊接连接可以分为气焊、电弧焊、激光焊、等离子焊等不同类型。
3. 粘接连接粘接连接是指通过使用粘合剂或者胶水将零部件固定在一起的连接成型工艺。
粘接连接具有良好的密封性和抗震性，适用于需要减小连接面积或者连接表面不规则的场合。
4. 钳合连接钳合连接是指通过利用夹具将零部件压合在一起的连接成型工艺。
钳合连接通常应用于要求连接部位平整度高、尺寸精度要求高的场合。
5. 压接连接压接连接是指通过利用压力将零部件连接在一起的连接成型工艺。
压接连接通常用于连接面积较大、要求承载能力高的场合。
三、连接成型的工艺流程1. 设计连接形式在进行连接成型之前，首先要确定连接形式，选择适当的连接件或者连接工艺。
在进行机械连接时，需要对连接部位进行结构设计，确定螺纹、键槽、销槽等连接形式，以及选用合适的连接件。
2. 材料准备根据连接成型的要求，选用合适的连接件或者连接材料。
在进行焊接连接时，需要准备焊接材料、焊接设备、电极等；在进行粘接连接时，需要准备胶水、粘合剂等。
3. 过程控制连接成型的过程控制非常重要，它直接影响到连接质量。
在进行机械连接时，需要控制螺纹工艺、键槽加工、销的安装等过程；在进行焊接连接时，需要控制焊接温度、焊接时间、焊接压力等过程；在进行粘接连接时，需要控制胶水固化时间、固定压力等过程。
冶金连接成形基础
3、对熔化金属的保护和冶金处理
①对焊接区采取机械保护，防止空气污染熔化金属。如采用 焊条药皮、焊剂或保护气体等，使焊接区的熔化金属被熔 渣和气体保护，与空气隔绝，避免熔化金属受到污染；
②对熔池采用冶金处理，去除有害杂质，增加合金元素。为 了除去已经进入熔池中的有害杂质，可通过在焊条药皮或 焊剂中加入铁合金等对熔化金属进行脱氧、脱硫、去氢和 渗合金等，以保证和调整焊缝金属的化学成分。
（1）焊接变形的种类
焊接纵向收缩变形
焊接横向收缩变形
焊接角变形
焊接弯曲变形
焊接波浪变形
2)控制焊接变形的措施
采用反变形法
刚性固定法
选择合理的装配焊接顺序 选择合理的焊接方法和焊接工艺参数
合理
不合理
3) 矫正焊接变形的方法
四、金属的焊接性
1、金属焊接性的含义
金属焊接性：指金属材料对焊接加工的适应能力。主要 是指在一定焊接工艺条件下(焊接方法、焊接材料、焊接工 艺、结构型式)，焊接成符合设计要求、满足使用要求的构 件的难易程度。焊接性包括两个方面： 结合性能：是指某种材料在给定的焊接工艺条件下，形成 完整而无缺陷的焊接接头的能力。
CE=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%)
冷裂纹敏感系数 除化学成分外，板厚（刚性约束）、焊缝含氢量等也对 焊接性有影响。
Pcm=C+Si/30+(Mn+Cu+Cr)/20+Ni/60+Mo/15+V/10+5B
Pw=Pcm+H/60 + d/600 (%) T=1440Pw-392 (℃)
易淬火钢热影响区构成示意图
①对焊接区采取机械保护，防止空气污染熔化金属。如采用 焊条药皮、焊剂或保护气体等，使焊接区的熔化金属被熔 渣和气体保护，与空气隔绝，避免熔化金属受到污染；
②对熔池采用冶金处理，去除有害杂质，增加合金元素。为 了除去已经进入熔池中的有害杂质，可通过在焊条药皮或 焊剂中加入铁合金等对熔化金属进行脱氧、脱硫、去氢和 渗合金等，以保证和调整焊缝金属的化学成分。
（1）焊接变形的种类
焊接纵向收缩变形
焊接横向收缩变形
焊接角变形
焊接弯曲变形
焊接波浪变形
2)控制焊接变形的措施
采用反变形法
刚性固定法
选择合理的装配焊接顺序 选择合理的焊接方法和焊接工艺参数
合理
不合理
3) 矫正焊接变形的方法
四、金属的焊接性
1、金属焊接性的含义
金属焊接性：指金属材料对焊接加工的适应能力。主要 是指在一定焊接工艺条件下(焊接方法、焊接材料、焊接工 艺、结构型式)，焊接成符合设计要求、满足使用要求的构 件的难易程度。焊接性包括两个方面： 结合性能：是指某种材料在给定的焊接工艺条件下，形成 完整而无缺陷的焊接接头的能力。
CE=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%)
冷裂纹敏感系数 除化学成分外，板厚（刚性约束）、焊缝含氢量等也对 焊接性有影响。
Pcm=C+Si/30+(Mn+Cu+Cr)/20+Ni/60+Mo/15+V/10+5B
Pw=Pcm+H/60 + d/600 (%) T=1440Pw-392 (℃)
易淬火钢热影响区构成示意图
材料成形技术基础焊接成形技术ppt课件
三 钨极氩弧焊 (Tungsten Inert—Gas Arc Welding TIG ) 1.基本原理 也称非熔化极氩弧焊，利用惰性气体作保护气体，电极用 难熔金属（钨或钨合金）棒，焊件作为另一个电极。通过 钨极与焊件之间产生的电弧加热和熔化焊件及填充金属， 形成焊接接头
TIG原理示意 1-钨极电极夹头，2-钨电极，3-焊 枪手把，4-氩气瓶，5-焊接电源， 6-电弧，7-保护气体，8-焊枪气体
生产效率高，比手工定弧焊高1～3倍 明弧无渣、抗锈能力强，降低焊缝含氢量 焊接成本低，只有手工电弧焊的40%～50% 适用面广，可用于各种位置焊接 熔滴过渡形式：滴状过渡、短路过渡、潜弧射滴过渡
§7-1 典型弧焊方法
5.药芯焊丝气体保护焊
综合了手工电弧焊和普通熔化极气体保护焊特点 优点：
§7-1 典型弧焊方法
•钼及铬钼耐热钢焊条：R×××（R：耐热钢焊条； ×：熔敷金属化学成分等级；×：不同牌号编号；×： 焊接电流种类和药皮类型焊接电流种类和药皮类型） 例：R317 •不锈钢焊条：G×××或A×××。G或A表示不锈 钢焊条；（×：焊缝金属主要化学成分组分等级；× ：不同牌号编号；×：焊接电源种类和药皮类型） 例：G202、A137
3.熔滴过渡类型： • 自由过渡－熔滴从焊丝端头脱落后，通过电弧空间自由 运动一段距离后落入熔池。又分为：滴状过渡和喷射过 渡两种 • 滴状过渡熔滴直径大于焊丝直径，它分为：轴向滴状过 渡和非轴向滴状过渡两种 • 喷射过渡熔滴直径等于或小于焊丝直径，熔滴沿焊丝轴 线过渡 • 短路过渡－特点是弧长短。一般短路频率 20～200次 • 混短合路过过渡渡－的较混大合电过流渡CO2焊及药芯焊丝焊属自由过渡和
易烧损。 • 工件接电源负，熔深浅，一般不推荐使用。 DC脉冲： • 采用可控的脉冲电流加热工件，输入热量小，工件变形
TIG原理示意 1-钨极电极夹头，2-钨电极，3-焊 枪手把，4-氩气瓶，5-焊接电源， 6-电弧，7-保护气体，8-焊枪气体
生产效率高，比手工定弧焊高1～3倍 明弧无渣、抗锈能力强，降低焊缝含氢量 焊接成本低，只有手工电弧焊的40%～50% 适用面广，可用于各种位置焊接 熔滴过渡形式：滴状过渡、短路过渡、潜弧射滴过渡
§7-1 典型弧焊方法
5.药芯焊丝气体保护焊
综合了手工电弧焊和普通熔化极气体保护焊特点 优点：
§7-1 典型弧焊方法
•钼及铬钼耐热钢焊条：R×××（R：耐热钢焊条； ×：熔敷金属化学成分等级；×：不同牌号编号；×： 焊接电流种类和药皮类型焊接电流种类和药皮类型） 例：R317 •不锈钢焊条：G×××或A×××。G或A表示不锈 钢焊条；（×：焊缝金属主要化学成分组分等级；× ：不同牌号编号；×：焊接电源种类和药皮类型） 例：G202、A137
3.熔滴过渡类型： • 自由过渡－熔滴从焊丝端头脱落后，通过电弧空间自由 运动一段距离后落入熔池。又分为：滴状过渡和喷射过 渡两种 • 滴状过渡熔滴直径大于焊丝直径，它分为：轴向滴状过 渡和非轴向滴状过渡两种 • 喷射过渡熔滴直径等于或小于焊丝直径，熔滴沿焊丝轴 线过渡 • 短路过渡－特点是弧长短。一般短路频率 20～200次 • 混短合路过过渡渡－的较混大合电过流渡CO2焊及药芯焊丝焊属自由过渡和
易烧损。 • 工件接电源负，熔深浅，一般不推荐使用。 DC脉冲： • 采用可控的脉冲电流加热工件，输入热量小，工件变形
-连接成形
钎焊：母材不熔化，仅靠焊料熔化填入间隙与母材作用
从冶金的角度，根据焊区特点可分为三大类：
液相焊接：
利用热源加热待焊部位，使之熔化，利用液相的相容而实 现原子间结合。
固相焊接：
利用压力使待焊部位的表面在固态下直接紧密接触，并使 待焊表面的温度升高，（但一般低于母材金属熔点），通 过调节温度、压力和时间以充分进行扩散而实现原子间结 合。
1、 矿石… 钛铁矿、大理石、长石
等
2、金属或合金… 锰铁、硅铁、铝粉等 3、化工制品… 钛白粉、水玻璃等 4、有机物… 淀粉、木粉等
焊丝：（实芯焊丝）
焊丝中常加Mn、Si、Mo，含碳小于0.10％
用CO2气体保护焊时CO2具有强氧化作 用，焊丝中必须含有足够量的脱氧合金元 素。
H08Mn2SiA用于焊接低碳钢及16Mn钢， H08Mn2SiMoA可用于焊接σt≥600MPa低 合金高强钢。
焊接裂纹：
热裂：严格控制S、P
填满弧坑
减慢焊接速度（减小最后结晶区应力） 改善焊缝形状（避免熔深过大的梨形焊缝） 冷裂：主要是氢致脆性（延迟裂纹） 气孔：清除焊件锈、油
烘干焊条
提高高温熔池保持时间，让气体排除。 降低焊接电流，避免气剂过早分解。 采用短弧焊
第二节
一、电阻焊
压力焊
二、摩擦焊
三、扩散焊
熔化焊：
焊条电弧焊、埋弧焊、气体保护焊、电渣焊、等离子弧焊、
电子束焊、激光焊
压焊：
电阻焊、摩擦焊、超声波焊、爆炸焊
钎焊： 扩散焊：
一般扩散焊、瞬间液相扩散焊、超塑性成扩散焊
焊
焊接的实质
接
焊接的实质是借助加热或加压、或同时加热和加 压，以实现原子结合。
焊接过程的本质就是通过适当的物理及化学过程，使两个分离表面 的金属原子接近到晶格距离（0.3~0.5nm），形成金属键，从而使两 金属连为一体，达到焊接的目的。 加热源包括：
连接成形概要课件
引入自动化设备
使用自动化设备可以减少人工操作，提高连接效率和质量稳定性。
05 连接成形发展趋势与挑战
新材料的应用挑战
1 2 3
高强度钢的应用
高强度钢具有较高的强度和硬度，可以显著提高 连接件的承载能力，但同时也增加了焊接过程中 裂纹、气孔等缺陷的风险。
铝合金的应用
铝合金具有轻质、高强、耐腐蚀等优点，但铝合 金的熔点较低，焊接过程中易产生热裂纹和气孔 。
飞机胶接案例分析
总结词
高强度、耐高温、密封性好
详细描述
飞机胶接案例展示了如何利用高性能胶黏剂将各个零部件连 接在一起。这种连接方式能够提供高强度、耐高温和良好的 密封性能，确保飞机在各种环境下的安全性和可靠性。
建筑机械连接案例分析
总结词
快速、灵活、坚固
VS
详细描述
建筑机械连接案例展示了如何利用快速、 灵活和坚固的螺栓连接方式将各个零部件 连接在一起。这种连接方式能够提高建筑 机械的工作效率和稳定性，确保建筑过程 中的安全性和可靠性。
形成牢固的连接。
连接成形工艺可以生产出重量轻 、强度高、性能可靠的连接部件
。
连接成形的特点
01
02
03
04
高效性
连接成形工艺可以在短时间内 完成大量零件的连接，生产效
率高。
灵活性
连接成形工艺适用于不同形状 、尺寸和材料的金属零件，具
有广泛的灵活性。
可靠性
连接成形工艺可以获得牢固的 连接，具。
连接成形的历史与发展
连接成形工艺起源于20世纪初 ，最初用于航空工业的制造。
随着科技的不断进步，连接成 形工艺不断发展，逐渐应用于 汽车、电子、建筑等领域。
现代连接成形工艺已经实现了 自动化和数字化，提高了生产 效率和产品质量。
使用自动化设备可以减少人工操作，提高连接效率和质量稳定性。
05 连接成形发展趋势与挑战
新材料的应用挑战
1 2 3
高强度钢的应用
高强度钢具有较高的强度和硬度，可以显著提高 连接件的承载能力，但同时也增加了焊接过程中 裂纹、气孔等缺陷的风险。
铝合金的应用
铝合金具有轻质、高强、耐腐蚀等优点，但铝合 金的熔点较低，焊接过程中易产生热裂纹和气孔 。
飞机胶接案例分析
总结词
高强度、耐高温、密封性好
详细描述
飞机胶接案例展示了如何利用高性能胶黏剂将各个零部件连 接在一起。这种连接方式能够提供高强度、耐高温和良好的 密封性能，确保飞机在各种环境下的安全性和可靠性。
建筑机械连接案例分析
总结词
快速、灵活、坚固
VS
详细描述
建筑机械连接案例展示了如何利用快速、 灵活和坚固的螺栓连接方式将各个零部件 连接在一起。这种连接方式能够提高建筑 机械的工作效率和稳定性，确保建筑过程 中的安全性和可靠性。
形成牢固的连接。
连接成形工艺可以生产出重量轻 、强度高、性能可靠的连接部件
。
连接成形的特点
01
02
03
04
高效性
连接成形工艺可以在短时间内 完成大量零件的连接，生产效
率高。
灵活性
连接成形工艺适用于不同形状 、尺寸和材料的金属零件，具
有广泛的灵活性。
可靠性
连接成形工艺可以获得牢固的 连接，具。
连接成形的历史与发展
连接成形工艺起源于20世纪初 ，最初用于航空工业的制造。
随着科技的不断进步，连接成 形工艺不断发展，逐渐应用于 汽车、电子、建筑等领域。
现代连接成形工艺已经实现了 自动化和数字化，提高了生产 效率和产品质量。
