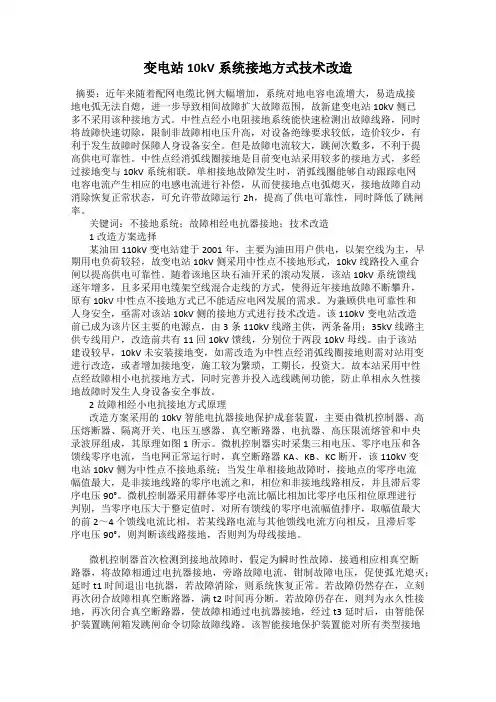

变电站10kV系统接地方式技术改造
变电站10kV系统接地方式技术改造摘要：近年来随着配网电缆比例大幅增加，系统对地电容电流增大，易造成接地电弧无法自熄，进一步导致相间故障扩大故障范围，故新建变电站10kV侧已多不采用该种接地方式。
中性点经小电阻接地系统能快速检测出故障线路，同时将故障快速切除，限制非故障相电压升高，对设备绝缘要求较低，造价较少，有利于发生故障时保障人身设备安全。
但是故障电流较大，跳闸次数多，不利于提高供电可靠性。
中性点经消弧线圈接地是目前变电站采用较多的接地方式，多经过接地变与10kV系统相联。
单相接地故障发生时，消弧线圈能够自动跟踪电网电容电流产生相应的电感电流进行补偿，从而使接地点电弧熄灭，接地故障自动消除恢复正常状态，可允许带故障运行2h，提高了供电可靠性，同时降低了跳闸率。
关键词：不接地系统；故障相经电抗器接地；技术改造1改造方案选择某油田110kV变电站建于2001年，主要为油田用户供电，以架空线为主，早期用电负荷较轻，故变电站10kV侧采用中性点不接地形式，10kV线路投入重合闸以提高供电可靠性。
随着该地区块石油开采的滚动发展，该站10kV系统馈线逐年增多，且多采用电缆架空线混合走线的方式，使得近年接地故障不断攀升，原有10kV中性点不接地方式已不能适应电网发展的需求。
为兼顾供电可靠性和人身安全，亟需对该站10kV侧的接地方式进行技术改造。
该110kV变电站改造前已成为该片区主要的电源点，由3条110kV线路主供，两条备用；35kV线路主供专线用户，改造前共有11回10kV馈线，分别位于两段10kV母线。
由于该站建设较早，10kV未安装接地变，如需改造为中性点经消弧线圈接地则需对站用变进行改造，或者增加接地变，施工较为繁琐，工期长，投资大。
故本站采用中性点经故障相小电抗接地方式，同时完善并投入选线跳闸功能，防止单相永久性接地故障时发生人身设备安全事故。
2故障相经小电抗接地方式原理改造方案采用的10kV智能电抗器接地保护成套装置，主要由微机控制器、高压熔断器、隔离开关、电压互感器、真空断路器、电抗器、高压限流熔管和中央录波屏组成，其原理如图1所示。
10kv变电所的接地阻值要求标准
10kv变电所的接地阻值要求标准10kV变电所的接地阻值是指在正常运行情况下，变电所内各设备及设施的接地电阻应满足的标准要求。
接地电阻是用来保护人身安全和设备正常运行的重要指标，其大小直接关系到变电所的安全可靠性和使用寿命。
接地电阻值的要求标准通常有以下几个方面：1.国家标准和行业规范根据国家相关标准和行业规范，变电所的接地电阻值一般应小于或等于10Ω。
例如，我国《变电站设计规范》GB 50052-2019中规定了不同变电所的接地电阻值的要求。
2.设备类型和级别不同类型和级别的设备对接地电阻值有不同的要求。
一般来说，变电所的重要设备如主变压器、断路器、接地开关等，其接地电阻值应小于或等于1Ω，以确保设备的正常运行和安全。
3.地质条件和特殊要求变电所所处的地质条件和特殊要求也会对接地电阻值的要求产生影响。
例如，如果变电所建在湿地、多石或易积水区域，接地电阻值应做出相应调整，以保证接地效果和安全。
为了达到上述要求，我们通常会采取以下措施：1.合理布置接地网应根据实际情况合理布置接地网，确保其覆盖范围和连接性良好。
接地网的形式可以是网状、环形或合理布置的接地极等。
2.选择合适的接地材料和技术在变电所的接地系统中，选择合适的接地材料和技术也非常重要。
接地材料常用的有铜排、镀锌钢材等，接地技术包括深层接地、电阻接地、电感接地等。
3.加强接地系统的维护和检测为了确保接地电阻值符合标准要求，需要加强对接地系统的维护和定期检测。
定期检测包括接地电阻测量和接地网触电电压测量等，及时发现和处理接地系统中的问题。
总之，10kV变电所的接地阻值标准要求对于保障变电所的安全可靠运行至关重要。
我们应根据国家标准、设备类型和地质条件等因素，合理设计和建设变电所的接地系统，并定期进行检测和维护，以保证接地电阻值符合要求。
这样才能确保变电所的安全性和使用寿命，保护人身安全和设备正常运行。
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范本规范对应的专用技术规范目录标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。
“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
7、各专业要求（如有）目录1总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、试验报告和说明书的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具与仪器仪表 (6)1.9安装、调试、性能试验、试运行和验收 (6)2技术特性要求 (7)2.1成套装置技术要求 (7)2.2控制装置 (7)2.3接地变压器 (8)2.4消弧线圈 (8)2.5附属设备 (8)2.6箱式外壳 (8)2.7接口要求 (8)3.试验 (14)3.1型式试验 (14)3.2现场交接试验 (14)3.3例行试验 (14)4技术服务、设计联络、工厂检验和监造 (15)4.1技术服务 (15)4.2设计和设计联络会 (15)4.3工厂检验和监造 (16)投标人应具备的条件1.投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。
南方电网10kV～110kV线路保护技术规范
南方电网10kV～110kV线路保护技术规范————————————————————————————————作者：————————————————————————————————日期：个人收集整理 勿做商业用途中国南方电网有限责任公司企业标准Q/CSG 110035-2012南方电网10 kV ～110 kV线路保护技术规范Technical specification for 10kV ～110kV transmission line protectionof CSG2012—05—28 发布 2012—05-28 实施中国南方电网有限责任公司 发 布Q/CSGICS目次前言...................................................................................................................................................................... I I1 适用范围 (1)2 规范性引用文件 (1)3 总则 (1)4 通用技术条件 (1)5 110 kV线路保护及辅助装置技术要求 (5)6 35kV及以下线路保护及辅助装置技术要求 (11)附录A （规范性附录) 保护软硬压板配置表 (14)附录B （规范性附录) 保护装置标准定值名称 (16)附录C （资料性附录）保护输出报告标准格式 (19)附录D （资料性附录）屏面布置示意图 (20)附录E （资料性附录）压板布置示意图 (23)前言为规范中国南方电网公司10 kV~110 kV线路保护的运行和管理，指导中国南方电网10 kV～110 kV 线路保护的设备建设、改造和运行管理工作,依据国家和行业的有关标准和规程,制定本规范.本规范的内容包含10 kV～110 kV线路保护的配置原则、功能要求、技术要求、组屏（柜）原则和二次回路设计等。
QCSG 110032-2012 南方电网10kV-110kV元件保护技术规范
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的 修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的 最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 14285-2006
继电保护和安全自动装置技术规程
4.5 保护配置及二次回路通用要求 4.5.1 保护配置及组屏要求
a) 应遵循“强化主保护，简化后备保护和二次回路”的原则进行保护配置； b) 两台及以上保护装置安装在同一保护屏内时，应方便单台保护装置退出、消缺或试验。 4.5.2 操作箱（插件）设计要求 a） 操作箱（插件）的防跳功能应方便取消，跳闸位置监视与合闸回路的连接应便于断开，端子按
a） 电压切换回路采用保持继电器的接点； b） 切换继电器同时动作信号，应采用保持继电器接点；切换继电器回路断线或直流消失信号，应
采用隔离刀闸常开接点启动的不保持继电器接点。
4.5.4 转换开关及按钮设置原则
a） 保护屏的门轴应在左侧（正视屏体），按钮设置原则如下： 1） 集中组屏，每层布置 1 台装置时：按钮布置在装置右侧； 2） 集中组屏，每层布置 2 台装置时：左侧装置按钮布置在其左侧，右侧装置布置在其右侧；
Q/CSG10011-2005
220 kV～50过规范 10 kV～110 kV 系统的变压器保护、母线保护、母联（分段）保护、站用变 保护(接地变保护)、电容器保护、电抗器保护及辅助装置的技术原则、配置原则、组屏方案、端子排设 计、压板设置和二次回路设计，提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管 理和维护工作提供有利条件，提升继电保护运行、管理水平。
4.3 保护装置技术要求 10 kV 保护装置内部的零序电流互感器应能满足不同二次额定电流的要求，不需用户设置相关参
G---10kV接地变及消弧线圈成套装置技术规范书
技术规范书通用部分目录1 总则 (2)1.1 一般规定 (2)1.2 卖方应提供的资格文件 (3)1.3 工作范围 (3)1.4 对设计图纸、说明书和试验报告的要求 (3)1.5 标准和规范 (4)1.6 必须提交的技术数据和信息 (6)2使用条件 (6)3 技术参数及性能要求 (6)4 试验 (12)5 质量保证及管理 (13)6 技术服务、设计联络、工厂检验和监造 (13)6.1技术服务 (13)6.2设计联络 (13)6.3工厂检验和监造 (14)附录A使用条件 (15)附录B技术要求应答表 (15)表一技术参数一览表 (16)表二主要原材料及附件 (17)附录C技术偏差表 (17)附录D备品备件、专用工具和仪器仪表供货范围 (18)1 总则1.1一般规定1.1.1卖方必须有权威机关颁发的ISO–9001的认证书或等同的质量保证体系认证证书。
卖方应至少有相应电压等级容量，相同形式，相同结构 3 年 3 组以上的商业运行经验。
如发现有失实情况，招标方有权拒绝该投标。
对于同类设备在近5年内出现过严重故障情况，采取的技术整改措施有文件证明有效。
如果商务与技术有不一致，以商务为准。
1.1.2卖方应仔细阅读招标文件，包括商务和技术部分的所有规定。
由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致，卖方也可以推荐满足本技术规范要求的类似定型产品，但必须提出详细的规范偏差。
1.1.3本规范书提出了对消弧线圈成套装置技术参数、性能、结构、试验等方面的技术要求。
1.1.4本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合国标（GB）和相应的电力（DL）行业最新版本的标准和本规范书要求的优质产品。
1.1.5如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应按照本规范书附录C的格式填写技术偏差表，并在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
10KV配电变压器技术规范设计最终
10KV 配电变压器技术规范除本规范特殊规定外, 所提供的设备均按规定的标准和规程的最新版本进行设计、制造、 试验和安装。
如果这些标准内容有矛盾时,应按最高标准的条款执行或按双方商定的标准执 行。
提交供审查的标准应为中文或英文版本。
主要引用标准如下：GB 1094.1 《电力变压器》 第1部分 总则 GB 1094.2 《电力变压器》 第2部分温升GB 1094.3《电力变压器》第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB/T 1094.4 《电力变压器》 第4部分： 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 《电力变压器》 第5部分：承受短路的能力GB/T 1094.7 《电力变压器》 第7部分：油浸式电力变压器负载导则 GB/T 1094.10 《电力变压器》第10部分：声级测定 GB 2536 《变压器油》GB 5273 《变压器、高压电器和套管的接线端子》 JB/T 10319 《变压器用波纹油箱》GB/T16927.1-1999 《高电压试验技术》 GB/50260 《电力设施抗震设计规范》DL/T620－1997《交流电气装置的过电压保护和绝缘配合》1. 使用条件本标准所规定的设备，应能在下列环境条件使用0至+40℃ 43℃ -30℃最高月平均89%45天/年 IV 级 C5-1高腐蚀1.1气象条件环境温度： 最高日气温： 年最低气温： 相对湿度： 年均雷暴日： 污秽等级： 大气腐蚀：1.2海拔高度：W1000m1.3地震数据抗震设防烈度8度设计基本地震加速度值0.15g2.技术要求基本参数油浸式变压器要求选用S11型系列带油枕产品，其产品技术参数除应满足国家和行业相关标准外，还应满足下表1.表2要求。
3.3.1 一般要求3.1.1变压器的联结组标号三相配电变压器的联结组标号选用Dyn11。
3.1.2绝缘(1)绝缘等级：油浸变压器为A级。
(2)绝缘水平：绕组采用全绝缘(3)变压器的每一绕组及中性点端子的绝缘水平和试验电压见表3。
10kv箱变接地标准
10kv箱变接地标准
对于10kV箱变的接地，有如下标准：
1. 接地电阻：整个接地网的接地电阻不应大于4欧姆。
2. 接地体连接：接地体应距离变（配）电所墙壁三米以外，接地体长度为米，两根接地体间距离以5米为宜。
3. 接地网形式：接地网形式以闭合环路式为好，如接地电阻不能满足要求时，可以附加外引式接地体。
4. 接地装置：变压器、开关设备和互感器(PT、CP)的金属外壳，配电柜、
控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等都需要进行接地。
在地下水位较高地区，只要满足接地电阻小于4欧姆时，接地柱可以为米长（接地体要求全部打入地下）。
以上内容仅供参考，建议咨询电气工程师获取更准确的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设施工程10kV接地变保护装置招标技术规范书水利部水利水电勘测设计研究院新疆维吾尔自治区2015年07月目录目录 (1)1总则 (3)1.1引言 (3)1.2供方职责 (3)2工程概况及技术规范要求 (4)2.1 工程概况 (4)2.2使用环境条件 (5)2.3保护装置额定参数 (5)2.4保护装置总的技术要求 (6)3试验 (11)3.1工厂试验 (11)3.2现场试验 (11)4技术服务、设计联络、工厂检验和监造 (11)4.1技术文件 (11)4.2设计联络会议 (13)4.3工厂验收和现场验收 (13)4.4质量保证 (13)4.5项目管理 (14)4.6 包装、运输和储存 (14)4.7现场服务 (15)4.8售后服务 (15)4.9备品备件、专用工具、试验仪器 (15)5 供货范围 (16)1总则1.1引言本设备招标技术规范书适用于中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设施工程10kV接地变保护装置(就地安装于10kV开关柜上)。
投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
投标厂商应满足2.4中的规定、规范和标准的要求。
招标方在技术规范专用部分提出的要求投标方也应满足。
提供的产品应有省、部级鉴定文件或等同有效的证明文件。
投标方应提供设备近2年运行业绩表，以证明安全可靠。
1.1.1本规范提出了10kV接地变保护装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.1.3如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.1.4本规范所使用的标准如遇与投标方所执行的标准不一致时按较高的标准执行。
1.1.5本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.1.6 本设备技术规范书未尽事宜，由供、需双方协商确定。
1.2供方职责供方的工作范围将包括下列内容，但不仅仅限于此内容。
1.2.1提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2提供国家或电力工业检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.2.3提供设备安装、使用的说明书。
1.2.4提供试验和检验的标准，包括试验报告和试验数据。
1.2.5提供图纸，制造和质量保证过程的一览表以及标书规定的其他资料。
1.2.6提供设备管理和运行所需有关资料。
1.2.7所提供设备应发运到规定的目的地。
1.2.8如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知需方，并经需方确认后，才能进行设备制造。
1.2.9现场服务。
2工程概况及技术规范要求2.1 工程概况中广核哈密并网光伏发电站总规划容量100MWp，分四期开发建设，其中一期工程已建设20MWp，二期工程已建设30MWp，三期开发30MWp，四期开发20MWp。
110kV升压站主变规划容量为1×20+1×31.5+1×50MVA，三期已设置一台容量为50MVA油浸式三相铜芯双绕组自冷有载调压变压器，三、四期共用，所有电能通过一期已建的一回110kV 架空线路送出。
110kV侧采用单母线接线。
三、四期主变10kV侧采用扩大单元接线,四期光伏馈线5回，SVG无功补偿馈线1回。
10kV配电装置选用KYN28A-12型户内金属铠装移开式真空高压开关柜。
10kV无功补偿装置选用-4Mvar（感性）～+4Mvar（容性）动态无功补偿成套装置。
本站按"无人值班、少人值守"的运行原则设计，一期已设置监控系统一套，采用分层分布式结构对升压站进行监测和控制，本期需对原监控系统在线扩容。
本站通信采用光纤通信方式。
升压站10kV配电装置采用户内开关柜，线路及其他元件保护装置直接安装在开关柜上，采用面板嵌入安装形式，安装由开关柜中标厂负责，保护装置中标厂应提供相应装置的技术资料，积极配合开关柜厂安装。
本期工程含10kV接地变保护装置1台。
2.2使用环境条件2.3保护装置额定参数原则参照“电力系统继电保护及安全自动装置反事故措施要点”及“电力系统微机继电保护技术导则”，采用具有独立性、完整性、成套性一体化保护测控的配置。
配置的保护装置之间不应有任何电气联系。
配置的保护装置的保护投退及限跳出口均可通过控制字选择。
操作直流控制设置独立的直流电源引入。
2.3.1装置电源（1）额定电压：直流220V；（2）允许偏差：-20%～+15%；（3）波纹系数：不大于5％。
2.3.2操作电源（1）额定电压：直流220V；（2）允许偏差：-20%～+15%；（3）波纹系数：不大于5％。
2.3.3 额定数据（1）CT二次额定电流1 A；（2）PT二次相电压:（3）开口三角电压: 100 V；（4）频率: 50 Hz。
2.3.4 功耗每个保护装置正常工作时直流功耗：≤30W每个保护装置动作时直流功耗：≤50W保护装置每相交流电流回路功耗≤0.5VA（IN＝1A）保护装置每相交流电压回路功耗≤1.0VA2.4保护装置总的技术要求保护装置至少应满足最新版本的以下规定、规范和标准的要求，但不限于表1中所列的规范和标准。
表1保护装置应满足的规定、规范和标准2.4.1在雷击过电压、一次回路操作、系统故障及其他强干扰作用下，不应误动和拒动。
保护装置静电放电试验、快速瞬变干扰试验、脉冲群干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验应至少符合IEC标准。
装置调试端口应带有光电隔离。
2.4.2保护装置与其他装置之间的输入和输出回路，应采用光电耦合或继电器触点进行连接，不应有直接的电气联系。
2.4.3保护装置中的插件应接触可靠，并且有良好的互换性，以便检修时能迅速更换。
2.4.4保护装置应具有直流电源快速小开关，与保护装置安装在同一柜上。
保护装置的逻辑回路应由独立的直流/直流变换器供电。
直流电压消失时，保护装置不应误动，同时应有输出接点以起动告警信号。
直流回路应有监视直流回路电压消失的告警信号继电器。
直流电源电压在80%～115%额定值范围内变化时，保护装置应正确工作。
在直流电源恢复（包括缓慢地恢复）到80%U N时，直流逆变电源应能自动起动。
直流电源波纹系数≤5%时，保护装置应正确工作。
拉合直流电源以及插拔熔丝发生重复击穿火花时，保护装置不应误动作。
直流电源回路出现各种异常情况（如短路、断线、接地等）时保护装置不应误动作。
2.4.5应提供标准的试验插件及试验插头，以便对各套保护装置的输入和输出回路进行隔离或能通入电流、电压进行试验。
另外，对每面柜的出口跳闸，闭锁重合闸等输入、输出回路应在柜面上有隔离措施，以便在运行中分别断开。
隔离及试验部件应考虑操作的方便性，隔离压板标签栏位置应安装在隔离件本体或隔离件下部。
2.4.6保护装置的异常及交直流消失等应有经常监视及自诊断功能以便在动作后起动告警信号、远动信号、事件记录等。
2.4.7保护装置中跳闸出口回路动作信号及起动中央信号的接点应自保持，在直流电源消失后应能维持原有状态。
只有当运行人员复归后，信号才能复归，复归按钮装在屏上的适当位置，以便于操作，并应有远方复归功能。
用于远动信号和事件记录信号的接点不应保持。
2.4.8保护装置中任一元件（出口继电器除外）损坏时，保护装置不应误动作。
2.4.9跳闸出口回路采用有触点继电器。
跳闸出口继电器触点应有足够容量，跳闸出口继电器触点的长期允许通过电流应不小于5A，在电感负荷的直流电路（τ＜5ms）中的断开容量为50W。
信号继电器触点的长期允许通过电流应不小于2A，在电感负荷的直流电路（τ＜5ms）中的断开容量为30W。
2.4.10对于保护装置间不经附加判据直接起动跳闸的开入量，应经抗干扰继电器重动后开入；抗干扰继电器的起动功率应大于5W，动作电压在额定直流电源电压的55%～70%范围内，额定直流电源电压下动作时间为10ms～35ms，应具有抗220V工频电压干扰的能力。
2.4.11供方所提供的保护设备宜采用符合DL/T 860的规约直接与变电站监控系统及继电保护故障信息子站连接，并提供详细规约文件（本）。
保护装置向子站提供的信息符合Q/GDW273。
保护装置需具备3组通信接口（包括以太网或RS-485通信接口）和打印机接口。
2.4.12保护装置应具备远方修改定值功能、软压板远方投/退和定值区远方切换功能，其软压板远方投/退功能不允许通过修改定值实现。
2.4.13微机保护装置应具备通信网络对时和卫星时钟对时功能。
应具备IRIG-B（DC）或脉冲对时功能，并通过保护柜端子排接线。
2.4.14测控功能要求。
2.4.14.1具有实时数据采集与处理、控制操作及信息显示等功能，对监控运行设备的信息进行采集、转换、处理和传送，通过网络传给站控层，同时接收站控层发来的控制操作命令，经过有效的判断等，最后对设备进行操作控制，也可独立完成对断路器、隔离开关的控制操作。
2.4.14.2实时数据采集与处理。
1）采集信号种类。
遥测量：U a，U b，U c，I a，I b，I c，P，Q；遥信量：保护动作，装置故障，装置异常告警，断路器分、合闸位置，断路器机构信号，远方/就地开关位置，装置压板投/退信号等。
2）采集信号的处理。
对所采集的输入量进行数据滤波、有效性检查、故障判断、信号接点消抖等处理、变换后，再通过网络传送。
3）信号输入方式。
模拟量输入：采用交流采样，计算I、U、P、Q、f、cos；开关量输入：无源接点输入。
2.4.14.3控制操作。
1）操作说明。
控制方式为三级控制，就地控制、站控层控制、远方遥控。
操作命令的优先级为就地控制→站控层控制→远方遥控。
同一时间只允许一种控制方式有效。
对任何操作方式，应保证只有在本次操作步骤完成后，才能进行下一步操作。
在屏柜上设“就地/远方”转换开关（带钥匙），任何时候只允许一种模式有效；“就地”位置，通过人工按键实现一对一的操作。
所有的遥控采用选择、校核、执行方式，且在本装置内实现，并有相应的记录信息。
2）控制输出的接点要求。
提供1组合闸接点，1组分闸接点。
2.4.14.4事件记录。
1）事件顺序记录。
断路器状态变位、保护动作等事件顺序记录。
2）遥控操作记录。
记录遥控操作人员姓名、操作时间、操作内容，遥控操作的人机界面应满足变电站运行管理要求。
2.4.15保护测控一体化装置的保护功能独立，保护功能完全不依赖通信网络，网络瘫痪与否不影响保护正常运行。
