结构设计中的8个参数比(超限)调节方法
结构设计中的几个参数比1.轴压比目的：控制构件保持一定延性。
保证柱（墙）的塑性变形能力和保证结构的抗倒塌能力。
要求：详见规范（抗规柱6.3.6、墙6.4.5和混规柱11.4.16、墙11.7.16&17），限制各等级的剪力墙和框架（支）柱轴压比；注意：剪力墙的轴压比对应的荷载为重力荷载代表值的设计值；框架（支）柱轴压比对应的荷载为含水平荷载的工况组合，多为地震工况组合。
调节方法：1）程序调整：SATWE程序不能实现。
2）人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2.扭转周期比目的：周期比侧重控制的是侧向刚度与扭转刚度之间的一种相对关系，而非其绝对大小，它的目的是使抗侧力构件的平面布置更有效、更合理，使结构不致于出现过大（相对于侧移）的扭转效应。
一句话，周期比控制不是在要求结构足够结实，而是在要求结构承载布局的合理性要求：规范规定（高规3.4.5）：结构扭转为主的第一周期Tt与平动为主的第一周期T1 之比，A级高度高层建筑不应大于0.9；B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85振型判别方法：振型方向因子来判断，因子以50%作为分界。
注意：全国超限建筑抗震设防中，对周期比比值不足不是一项超限，广东抗震审查技术要求中无该条规定。
调节方法：一般只能通过调整平面布置来改善这一状况，这种改变一般是整体性的，局部的小调整往往收效甚微。
周期比不满足要求说明结构的扭转刚度相对于侧移刚度较小，总的调整原则是加强结构外圈刚度，削弱结构内筒刚度。
3.有效质量参与系数目的：保证考虑充足的地震作用。
要求：详见规范（抗规5.2.2条文及高规5.1.13）计算振型数应使各振型参与质量之和不小于总质量的90%。
调节方法：增加计算参与的振型数量。
4.刚重比目的：确定在水平荷载下，结构二阶效应不致过大，而引起稳定问题。
要求：详见规范（高规5.4）重力二阶效应及结构稳定注意：此处重力为重力荷载设计值，取1.2恒+1.4活。
设计中结构设计需要控制的11个比值
设计中结构设计需要控制的11个比值1、轴压比:定义：轴压比指柱组合的轴压力设计值与柱的全截面面积和混凝土轴心抗压强度设计值乘积之比值；可不进行地震作用计算的结构，取无地震作用组合的轴力设计值【抗规第6.3.6】；轴压比指柱考虑地震组合的轴压力设计值与柱的全截面面积和混凝土轴心抗压强度设计值乘积之比值【高规第6.4.2条】墙肢轴压比指墙的轴压力设计值与墙的全截面面积和混凝土轴心抗压强度设计值乘积之比值【抗规第6.4.2条】。
不计入地震作用组合（条文说明）目的：主要为控制结构的延性。
注意：应按规范要求对结构地震作用进行调整：特殊结构地震作用下内力调整、0.2Q0调整、墙柱弱梁、强剪弱弯调整等等（程序可自动完成），短柱的调整。
2、剪重比定义：结构任一楼层的水平地震剪力与该层及其以上各层总重力荷载代表值的比值；抗规：5.2.5 抗震验算时，结构任一楼层的水平地震剪力应符合下式要求：高规：4.3.12条多遇地震水平地震作用计算时，结构各楼层对应于地震作用标准值的剪力应符合下式要求：内涵：是反应地震作用大小的重要指标，主要为控制各楼层最小地震剪力，确保结构安全性，在某种程度上反映了结构的刚柔程度，剪重比应在一个比较合理的范围内。
剪重比太小，说明结构刚度偏柔；剪重比太大，说明整体结构偏刚，会引起很大的地震力，不经济。
抗规表5.2.5给出了楼层最小地震剪力的要求，当不满足时，应优化设计方案、改进结构布置或调整结构总剪力和各楼层的水平地震剪力，使之满足要求。
地下室由于受回填土的约束作用，可以不考虑剪重比调整。
3、刚度比定义：结构楼层与其相邻上层的侧向刚度的比值。
目的：主要为控制结构竖向的规则性，以免竖向刚度突变，形成薄弱层，分类：PKPM系列软件提供了三种刚度比的计算方式：分别是剪切刚度，剪弯刚度和地震作用与相应的层间位移比。
剪切刚度主要用于底部大空间为一层的转换结构及对地下室嵌固条件的判定；剪弯刚度主要用于底部大空间为多层的转换结构；地震作用与层间位移比，通常绝大多数工程都可以用此法计算刚度比，也是软件的缺省方式。
结构设计的七个控制指标
之所以要限制比值， 因为两者接近时， 由于振动偶联的影响， 结构的扭转效应明显增大。 3.3.周期比不满足时的调整方法： 3.3.1．程序调整：SATWE 程序不能实现。
3.3.2．人工调整：只能通过人工调整改变结构布置，提高结构的扭转刚度；总的调整原 则是加强结构外围墙、柱或梁的刚度，适当削弱结构中间墙、柱的刚度。 当第一振型为扭转时，说明结构的扭转刚度相对于其两个主轴（一般都靠近 X 轴和 Y 轴）方向的侧移刚度过小，此时宜沿两主轴适当加强结构外围的刚度，并适当削弱结构内部 的刚度。 当第二振型为扭转时，说明结构沿两个主轴方向的侧移刚度相差较大，结构的扭转刚 度相对其中一主轴（侧移刚度较小方向）的侧移刚度是合理的；但相对于另一主轴（侧移刚 度较大方向）的侧移刚度则过小，此时宜适当加强结构外围（主要是沿侧移刚度较大方向） 的刚度，并适当削弱结构内部沿侧移刚度较大方向的刚度。 例：24 层剪力墙结构的模型，位移比、周期比、刚度比等都满足，只第二振型是扭转， 第一振型平动系数是 1.0，第二振型平动系数是 0.3，第三振型平动系数是 0.7；第三振型 转角 1.97，第一振型转角 91.20； 当第二振型为扭转时，说明结构沿两个主轴方向的侧移刚度相差较大，结构的扭转刚 度相对其中一主轴（第一振型转角方向）的侧移刚度是合理的；但相对于另一主轴（第三振 型转角方向） 的侧移刚度则过小， 此时宜适当削弱结构内部沿“第三振型转角方向”的刚度， 并适当加强结构外围（主要是沿第三振型转角方向）的刚度。 第三振型转角 1.97，靠近 X 轴；第一振型转角 91.20，靠近 Y 轴；先看下位移比、周 期比，如果位移比很小的话，可以增大小结构外围 X 方向的刚度，适当削弱内部沿 X 方向的 刚度（墙肢变短、开洞等） 。 注：平 1、扭、平 2，既然扭转没有跑到平 1 前面去，则说明平 1 方向的扭转周期小于 平 1 方向的平动周期，即平 1 方向的扭转刚度足够；加强平 2 方向外围的墙体，扭转刚度比 平动刚度增大的更快，于是扭转周期跑到了平 2 后面，变成了平平扭。 a.最有效原则： 削弱内部刚度，增强周边刚度，尽量周边均匀对称连续。 b.有较大凹入的部位加拉梁。 c.看看位移，将位移大的地方加拉梁，或者加大梁截面，加厚板。 d.增加外围梁截面，特别加强角部，和抗震墙部位的梁截面。 3.4.电算结果的判别与调整要点： 3.4.1：计算结果详周期、地震力与振型输出文件(WZQ.OUT) 。因 SATWE 电算结果中并 未直接给出周期比,故对于通常的规则单塔楼结构，需人工按如下步骤验算周期比: a．根据各振型的两个平动系数和一个扭转系数(三者之和等于 1)判别各振型分别是扭 转为主的振型（也称扭振振型）还是平动为主的振型（也称侧振振型） 。一般情况下， 当扭 转系数大于 0.5 时,可认为该振型是扭振振型,反之应为侧振振型。 当然， 对某些极为复杂的 结构还应结合主振型信息来进行判断。 b．周期最长的扭振振型对应的就是第一扭振周期 Tt，周期最长的侧振振型对应的就是 第一侧振周期 T1。 c.计算 Tt / T1，看是否超过 0.9(0.85)。对于多塔结构周期比，不能直接按上面的方 法验算，这时应该将多塔结构分成多个单塔，按多个结构分别计算、分别验算(注意不是在 同一结构中定义多塔，而是按塔分成多个结构)。 3.4.2：对于刚度均匀的结构，在考虑扭转耦连计算时，一般来说前两个或几个振型为 其主振型，但对于刚度不均匀的复杂结构，上述规律不一定存在。总之在高层结构设计中， 使得扭转振型不应靠前，以减小震害。SATWE 程序中给出了各振型对基底剪力贡献比例的计 算功能, 通过参数 Ratio(振型的基底剪力占总基底剪力的百分比 )可以判断出那个振型是 X 方向或 Y 方向的主振型，并可查看以及每个振型对基底剪力的贡献大小；必要时，在“结

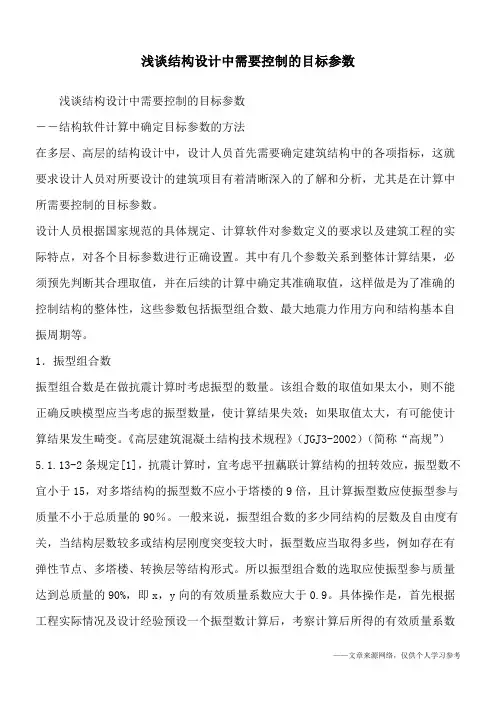

浅谈结构设计中需要控制的目标参数
