气泡产生的原因
微生物的气泡名词解释
微生物的气泡名词解释气泡（Bubble）是由于液体中固体、液体或气体的聚集而形成的空腔。
在微生物学中，气泡常常扮演着重要的角色。
本文将介绍微生物的气泡相关概念和应用。
1. 微生物的气泡产生原因微生物的气泡可由不同的原因产生，例如：- 气泡发酵：某些微生物如酵母菌能够通过发酵过程产生气泡。
这些气泡通常由于微生物代谢活动中产生的气体释放而形成。
- 微生物代谢产物：某些微生物代谢产物中含有气体，当这些产物聚集在一起时，就会形成气泡。
- 生物膜作用：微生物能够形成生物膜，这种膜结构可以陷入水中并捕获气体，从而形成气泡。
2. 微生物气泡的应用微生物的气泡在各种应用中发挥着重要作用，如下所示：- 食品工业：微生物的气泡在酒类、面包和乳制品等食品制造过程中起到关键作用。
例如，在酿酒过程中，酵母菌通过发酵产生的气泡促进了酒液的膨胀和起泡，从而达到了酒类饮品的口感和质地的目的。
- 医药领域：微生物的气泡被广泛应用于医药领域的生产和研究中。
例如，在药物递送系统中，微生物气泡可以被用作药物的载体，通过改变气泡的大小和表面性质来实现药物的控释和靶向输送。
- 环境工程：微生物的气泡在环境工程中也有重要应用。
例如，在生物修复技术中，微生物的气泡可以被引入土壤或水体中，以促进微生物的生长和代谢活动，从而降解有害物质。
- 研究工具：微生物的气泡被广泛应用于微生物学研究中，用于观察微生物的生长和运动过程。
例如，通过在显微镜下观察微生物产生的气泡，研究人员可以了解微生物的代谢状态和行为。
3. 微生物气泡的挑战和前景尽管微生物的气泡在上述领域中的应用已经取得了一定的成就，但是仍面临一些挑战。
例如，气泡的控制和稳定性是一个关键问题，需要进一步探索和改进。
此外，微生物气泡的应用还需要更多的理论和实践研究来验证其可行性和优势。
然而，随着微生物学和材料科学等领域的不断发展，微生物的气泡应用前景仍然广阔。
通过进一步研究，可以深入了解微生物气泡的形成机制，开发新的制备方法和应用技术，从而推动微生物气泡在食品、医药、环境等领域的应用前景。
挤压气泡产生的原因

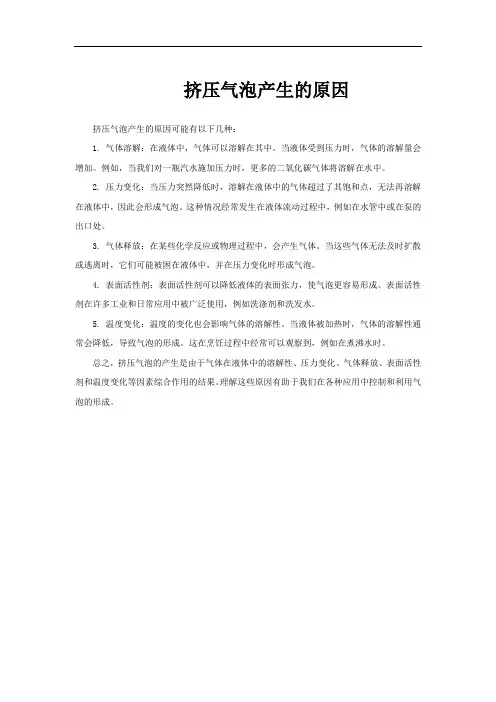

挤压气泡产生的原因
挤压气泡产生的原因可能有以下几种：
1. 气体溶解：在液体中，气体可以溶解在其中。
当液体受到压力时，气体的溶解量会增加。
例如，当我们对一瓶汽水施加压力时，更多的二氧化碳气体将溶解在水中。
2. 压力变化：当压力突然降低时，溶解在液体中的气体超过了其饱和点，无法再溶解在液体中，因此会形成气泡。
这种情况经常发生在液体流动过程中，例如在水管中或在泵的出口处。
3. 气体释放：在某些化学反应或物理过程中，会产生气体。
当这些气体无法及时扩散或逃离时，它们可能被困在液体中，并在压力变化时形成气泡。
4. 表面活性剂：表面活性剂可以降低液体的表面张力，使气泡更容易形成。
表面活性剂在许多工业和日常应用中被广泛使用，例如洗涤剂和洗发水。
5. 温度变化：温度的变化也会影响气体的溶解性。
当液体被加热时，气体的溶解性通常会降低，导致气泡的形成。
这在烹饪过程中经常可以观察到，例如在煮沸水时。
总之，挤压气泡的产生是由于气体在液体中的溶解性、压力变化、气体释放、表面活性剂和温度变化等因素综合作用的结果。
理解这些原因有助于我们在各种应用中控制和利用气泡的形成。
液相色谱管路气泡
液相色谱管路气泡液相色谱管路气泡是液相色谱分析过程中常见的问题，它会对分析结果产生负面影响。
本文将从气泡的产生原因、影响以及解决方法等方面进行详细阐述。
一、气泡的产生原因1. 流动相中溶解的气体在液相色谱分析过程中，流动相中常常会溶解一定量的气体，如氧气、氮气等。
当流动相在管路中流动时，由于压力变化，溶解在其中的气体会逸出，形成气泡。
2. 空气混入在操作过程中，空气可能会不小心混入液相色谱管路中。
当流动相经过这些空气时，会将其中的气体带出，形成气泡。
3. 温度变化液相色谱分析过程中，温度的变化也会导致气泡的产生。
当温度升高时，溶解在流动相中的气体会逸出，形成气泡。
反之，当温度降低时，空气中的气体会溶解到流动相中，当流动相流经管路时，这些气体会逸出，形成气泡。
4. 系统老化随着液相色谱系统的使用，管路、阀门等部件可能会出现老化、磨损等现象，导致系统内部产生气泡。
二、气泡对液相色谱分析的影响1. 色谱图噪声气泡在液相色谱分析过程中会引起色谱图的噪声，表现为尖锐的峰或基线的波动。
这会影响到分析结果的准确性，甚至可能导致误判。
2. 分析灵敏度下降气泡进入色谱柱后，可能会堵塞柱内的通道，导致流动相流速变慢或不稳定。
这样会使得样品在柱内的停留时间增加，从而影响到分析的灵敏度。
3. 柱压变化气泡在液相色谱管路中的移动会引起柱压的变化。
这种压力波动会影响到流动相的流速，进而影响到色谱柱的分离效果。
4. 溶剂消耗增加气泡在液相色谱系统中会导致溶剂的消耗增加。
这是因为气泡在管路中移动时，会占用一部分管路体积，使得流动相的实际流量减小，从而增加了溶剂的消耗。
三、解决液相色谱管路气泡的方法1. 超声波震荡对液相色谱管路进行超声波震荡，可有效去除其中的气泡。
超声波震荡的原理是利用超声波在液体中产生的空化效应，使气泡破裂并逸出。
通过超声波震荡，可以显著减少液相色谱管路中的气泡。
2. 抽真空处理将液相色谱管路进行抽真空处理，也可以有效去除其中的气泡。
玻璃中的气泡产生的原因
玻璃中的气泡产生的原因玻璃是一种固态无定形物质，具有高度透明、硬度高、耐热、耐腐蚀等特点，因此被广泛应用于建筑、家具、电子产品等领域。
然而，在生产和使用过程中，我们常常会发现玻璃中存在着一些微小的气泡。
那么，玻璃中的气泡是如何产生的呢？下面我们将从几个方面来探讨这个问题。
玻璃中的气泡主要是由于玻璃制造过程中的气体残留所引起的。
在玻璃熔化过程中，由于原料中含有一定的气体，如空气、水分等，这些气体会在高温下被释放出来。
然而，由于玻璃的粘度较高，气体很难完全逸出，部分气体会在玻璃凝固时被困留在其中，形成微小的气泡。
这些气泡通常呈现出不规则的形状和大小，对玻璃的透明度和质量有一定的影响。
玻璃中的气泡还可能是由于玻璃制造过程中的化学反应所引起的。
在玻璃熔化过程中，原料中的化学成分经过高温反应，会产生一系列的气体。
这些气体在玻璃凝固后，有可能形成气泡。
例如，当玻璃中含有过多的氧化铁时，会在高温下发生还原反应，产生大量的气体，导致玻璃中出现较多的气泡。
此外，玻璃中的气泡还可能与玻璃中的杂质有关，例如含有金属离子等。
玻璃中的气泡还可能是由于玻璃制造过程中的工艺问题所引起的。
在玻璃制造过程中，温度、压力、冷却速度等因素都会对玻璃的结构和性能产生影响。
如果这些参数控制不当，就有可能导致玻璃中出现气泡。
例如，当玻璃在制造过程中受到过快的冷却，或者存在温度梯度时，玻璃中的气体就会被困留下来，形成气泡。
除了制造过程中的原因，玻璃中的气泡还可能是由于使用过程中的破损所引起的。
当玻璃受到外力冲击或者温度变化较大时，玻璃中的气泡就有可能被破坏，形成更大的气泡或者裂纹。
这也是为什么我们在一些老旧的玻璃制品中会发现较多气泡的原因之一。
玻璃中的气泡主要是由于制造过程中的气体残留、化学反应、工艺问题以及使用过程中的破损所引起的。
虽然这些气泡对玻璃的透明度和质量有一定的影响，但在一定程度上也是难以避免的。
因此，在选择和使用玻璃制品时，我们需要根据具体情况来判断和接受其中的气泡，以确保玻璃的使用安全和性能。
气泡产生的原因与机理
气泡产生的原因与机理
作者：北京筑宝
气泡就是气体分散在液体中的分散系统。
在建筑涂料中,由于含有表面活性剂,既能产生大量气泡,又能稳定气泡。
这些气泡向空气界面上升,但它仍被一层有表面活性剂的表面膜所包围,形成一层双分子层,即气泡夹层。
在生产建筑涂料时产生气泡的主要原因:①涂料中的颜填料有较大的比表面积,生产涂料时加入的颜填料能吸附空气进入涂料中产生气泡;②涂料在生产与应用中由于添加了各类表面活性物质,如乳化剂、分散剂、润湿剂、增稠剂等,故在生产及施工时容易产生气泡;③由于搅拌、分散、研磨、施工等,通过空气介入体系而容易形成气泡;
④由于某些副反应产生CO2。
对建筑涂料来说,消泡剂必须与稳定的表面活性剂层结合并渗入到泡膜双分子膜中,接触气泡后迅速铺展,形成很薄的双膜层。
随着消泡剂的进一步散布侵入,取代原泡沫的膜壁。
由于低表面张力的液体总是要流向高表面张力的液体,消泡剂的表面张力低于气泡液的表面张力,所以消泡剂分子附着在泡膜的表面上使泡膜表面的局部表面张力降低,而膜面的其余部分仍保持着较大的表面张力,这种在泡膜上的表面引力差异使较强张力牵引着这个张力较弱的部分,使整个气泡就会产生应力不平衡,从而导致气泡破裂。
混凝土气泡形成原因及其解决方案
混凝土气泡形成原因及其解决方案混凝土是一种常用的建筑材料，其优点在于强度高、耐久性好、施工方便等。
但是，在混凝土施工过程中，常常会出现气泡的问题，这不仅会影响混凝土的强度和耐久性，还会影响建筑物的美观度。
因此，混凝土气泡的形成原因及其解决方案是建筑工程中需要重视的问题。
一、混凝土气泡形成原因1.混凝土配合比不合理混凝土配合比不合理是混凝土气泡形成的主要原因之一。
如果混凝土中水泥、砂、石料的比例不合理，或者水泥的品种不同，就会导致混凝土的流动性不同，从而形成气泡。
2.混凝土振捣不均匀混凝土振捣不均匀也是混凝土气泡形成的原因之一。
如果混凝土振捣不均匀，就会导致混凝土中的气泡无法排出，从而形成气泡。
3.混凝土中含有过多的水分混凝土中含有过多的水分也是混凝土气泡形成的原因之一。
如果混凝土中含有过多的水分，就会导致混凝土中的气泡无法排出，从而形成气泡。
4.混凝土施工环境不良混凝土施工环境不良也是混凝土气泡形成的原因之一。
如果混凝土施工环境温度过低或过高，或者湿度过大，就会导致混凝土中的气泡无法排出，从而形成气泡。
二、混凝土气泡解决方案1.合理设计混凝土配合比合理设计混凝土配合比是解决混凝土气泡问题的关键。
在设计混凝土配合比时，应根据混凝土的用途、施工环境等因素进行合理的配比，以保证混凝土的流动性和稳定性。
2.加强混凝土振捣加强混凝土振捣也是解决混凝土气泡问题的关键。
在混凝土振捣过程中，应注意振捣的均匀性和强度，以保证混凝土中的气泡能够排出。
3.控制混凝土中的水分含量控制混凝土中的水分含量也是解决混凝土气泡问题的关键。
在混凝土施工过程中，应根据混凝土的用途和施工环境等因素，控制混凝土中的水分含量，以保证混凝土中的气泡能够排出。
4.改善混凝土施工环境改善混凝土施工环境也是解决混凝土气泡问题的关键。
在混凝土施工过程中，应注意控制施工环境的温度和湿度，以保证混凝土中的气泡能够排出。
混凝土气泡的形成原因及其解决方案是建筑工程中需要重视的问题。
气泡的产生
气泡的产生1. 气泡的定义和形成原理1.1 定义气泡是由气体或液体在液体中形成的空心球状结构，其表面由液体构成，内部充满了气体或蒸汽。
气泡通常具有球形或近似球形的外形。
1.2 形成原理气泡的形成主要受到以下因素的影响： - 超饱和度：当液体中的溶解物超过其饱和度时，会形成气泡。
这是气泡形成的最主要原因之一。
- 降压速度：液体在降压过程中，溶解在其中的气体会逸出形成气泡。
- 温度变化：液体在升温或受热时，溶解在其中的气体也会释放出来形成气泡。
- 溶解物的种类和浓度：不同的溶解物在液体中的溶解度不同，溶解度较高的溶解物往往容易形成气泡。
2. 气泡的产生方式2.1 涡流产生气泡当液体在流经障碍物或变缩流区域时，涡流的产生会导致局部压力降低，进而造成气体释放而形成气泡。
2.2 振荡产生气泡通过机械方式给液体施加振荡，可以使液体中的溶解气体迅速释放而形成气泡。
2.3 化学反应产生气泡一些化学反应会产生气体，例如酵母发酵过程中释放的二氧化碳会形成气泡。
2.4 加热产生气泡当液体受热时，溶解于其中的气体会脱溶而形成气泡。
这也是水在加热时会开始沸腾的原因。
3. 气泡的应用3.1 工业领域中的应用气泡在工业领域中有许多重要的应用，例如： - 气泡浮选：气泡可以与固体颗粒结合，实现固液分离、浮选和洗涤等过程。
- 气泡蓄能器：利用气泡的压缩和释放来实现能量的储存和释放。
- 气泡喷雾器：通过气泡的剧烈运动和碰撞，将液体分散成微小的颗粒并喷射出来。
3.2 生物领域中的应用气泡在生物领域中也有许多重要的应用，例如： - 超声造影：通过注入含有气体的溶液，利用气泡在超声波下的声响应特性，对人体内部器官进行成像诊断。
- 生物气泡：在体内或体外通过微生物的代谢产物释放气体，形成微小的气泡，用于治疗疾病或进行药物传递。
3.3 生活中的应用气泡在日常生活中也有许多应用，例如： - 游泳训练：在游泳池中利用气泡辅助训练，提供浮力和稳定性。
混凝土中气泡的形成原因及消除方法
混凝土中气泡的形成原因及消除方法一、背景介绍混凝土是建筑工程中常用的材料之一，其在施工过程中常会出现气泡的问题，造成混凝土的质量下降，甚至影响建筑物的使用寿命。
因此，深入了解混凝土中气泡的形成原因及消除方法，对保证建筑工程质量具有重要意义。
二、气泡的形成原因1.混凝土中的气孔混凝土中的气孔是混凝土中最常见的气泡形式。
其主要形成原因是混凝土中的水泥熟料在水化反应过程中释放的气体、混凝土中的石灰石等物质在含水环境下分解产生的气体以及混凝土中添加的气泡剂等。
2.混凝土的振捣过程混凝土在振捣过程中，由于振捣力的作用，会产生一定的空隙，这些空隙在混凝土凝固过程中会形成气泡。
3.混凝土中的杂质混凝土中的杂质如泥土、灰尘等也是混凝土中产生气泡的原因之一。
这些杂质会导致混凝土中的孔隙率增加，从而使气泡形成。
三、气泡的消除方法1.调整混凝土中的水灰比适当调整混凝土中的水灰比，可以减少水泥熟料释放的气体，从而减少混凝土中气泡的形成。
但是，过低的水灰比会导致混凝土的强度下降，因此需要根据具体情况进行调整。
2.控制混凝土的振捣时间和强度在混凝土的振捣过程中，应控制振捣时间和强度，避免振捣过度，产生过多的空隙，导致气泡的形成。
3.使用气泡剂在混凝土中加入适量的气泡剂，可以控制混凝土中气泡的形成。
气泡剂可以减少混凝土中的表面张力，从而使混凝土中的气泡更容易被释放。
4.控制混凝土中的杂质含量在混凝土的生产过程中，应控制混凝土中杂质的含量，减少其对混凝土中孔隙率的影响，从而减少气泡的形成。
5.改变混凝土的配合比适当改变混凝土的配合比，可以减少混凝土中气泡的形成。
通过优化混凝土的配合比，可以控制混凝土中水泥熟料的使用量，从而降低混凝土中气泡的形成。
四、结论混凝土中气泡的形成原因有多种，包括混凝土中的气孔、混凝土的振捣过程、混凝土中的杂质等。
为了消除混凝土中的气泡，可以采用调整混凝土中的水灰比、控制混凝土的振捣时间和强度、使用气泡剂、控制混凝土中的杂质含量和改变混凝土的配合比等方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工中泵送混凝土墙体表面若产生体积较大的气泡、联通气泡等,将会导致混凝土表面形成大麻点的气泡孔,既影响墙体的美观和耐久性又会影响混凝土的抗冻性能,因此对气泡产生的原因进行分析并制定相应的解决措施具有非常现实的意义。
一、泵送混凝土墙体表面气泡产生原因
1 引气剂质量因素。
目前施工混凝土多为泵送混凝土。
因此为了保证其可泵性或部分水泥厂家为增大水泥细度并考虑节约电能而在混凝土内掺加各种适量的引气剂,引气剂的加入可导致混凝土在搅拌过程中引人大量的均匀分布、稳定而封闭的微小气泡,气泡的存在虽增强了混凝土的和易性和可泵性,但对其坍落度将会有较大影响,同时由于各种引气剂的质量及性能存在较大差异,导致其在混凝土内呈现的装填也不尽相同,有的引气剂在混凝土内形成较大的气泡导致易形成联通性气泡,若施工中振捣不合理而不能将气泡完全排出则会导致硬化混凝土结构表面造成麻面。
2 配合比因素。
若混凝土配合比不当导致混凝土过于粘稠,在振捣时气泡很难排出;混凝土的水灰比过大则混凝土结构表面产生的气泡会增多,因为混凝土内的水分达到饱和后多余的水分将会从混凝土内游离而出并吸附于混凝土结构表面,并由于混凝土自身氧化而吸收或随着空气蒸发而形成气泡;若采用的混凝土和易性较差而产生离析沁水,因此为防止浇筑后的混凝土分层而不敢充分振捣导致大量气泡不能外排最终导致结构面层出现麻面。
3 搅拌时间因素。
在混凝土拌合过程中若搅拌不均匀,则同样的水灰比情况下外加剂多的部位产生的气泡则较多,而不含外加剂的部分则会出现坍落度不均、坍损大以及离析等现象,同时施工中过度振捣则会导致混凝土内生成更多的气泡而产生负面作用。
4 脱模剂因素。
目前建筑市场脱模剂产品良莠不齐,一般为矿物油类;由轻质油类加水后再加定量的乳化剂而生成水包油型乳化油类;将植物油进行皂化再加水稀释而成的水质类;由石蜡等物质加入有机溶剂而成的聚合物类等类别。
其各种类别脱模剂性能具有较大偏差,若使用油性脱模剂,由于其对气泡有较大的吸附性,混凝土内气泡已经与其接触则会吸附在模板面上而不易脱落,即使是水性脱模剂也对气泡有一定的吸附作用而导致内部气泡无法完全外排最终影响混凝土结构外观效果。
5 模板因素。
不同材质模板也将导致混凝土结构面层出现不同状态溶液,和各种固体接触后都将形成不同的接触角,并且其接触角越小则其在固体上的附着力越强,其也是导致墙体表面气泡形成原因之一。
6 振捣因素。
振捣过程中分层振捣的高度和振捣时间将决定混凝土的振捣效果,混凝土分层越高则其内部气泡越不容易排出,同时振捣时间越短则内部气泡越不易排放并导致混凝土不密实,而振捣时间过长则会导致混凝土内部的微小气泡在机械作用下出现破灭重组而变大,并且施工中粗骨料下沉水泥浆上浮也将会产生一定量的气泡。
7 环境温度因素。
混凝土气泡内的气体的体积变化对环境温度的影响也非常敏感,环境温度高则气泡体积变大、承载力变小而易破裂,环境温度低则气泡体积变小、承载力增大并不易形成联通气泡,因此一般在冬夏季节施工混凝土其面层质量好于春秋季节,由于春秋季节昼夜温差大因此附着在混凝土结构表面的气泡体积变化也较大,当混凝土面层水泥浆体的强度小于气泡强度则气泡体积随环境温度变化而变化,气泡周围的水泥浆体也将会随之变化,当气泡周围水泥浆体达到一定强度则气泡体积不再发生变化,若此时气泡直径最大则将会给面层留下孔洞。
二、表面气泡防治措施
1 优选材料。
(1)水泥。
混凝土所用水泥应首选硅酸盐水泥;(2)粗骨料。
应选用强度高,粒径连续级配好,且含泥量不大于0.8%并不含杂物的碎石;(3)细骨料。
应选用粗中砂,细度模数不低于2.5,含泥量不大于2%,并不含有有机杂质;[4)粉煤灰。
应采用细度为Ⅱ级以上的粉煤灰,且其内部不可含有任何杂物;(5)减水剂。
其减水率应在18%左右以保证其生成气泡直径较小且分布均匀;(5)引气剂。
选用的引气剂引入的气泡直径宜在10-200mm,且气泡表面能较高,在混凝土内分布较均匀。
2 粘稠度、和易性。
在混凝土配比时应尽量降低其水灰比、砂率、胶结材料用量以及外加剂的组份以改善混凝土的粘稠性,从而提高混凝土结构面层质量,具体可采用通过调整水灰比、砂率、胶结材科用量及外加剂组份来改善混凝土粘稠性,由于水灰比是影响气泡尺寸和间距的重要因素,气泡尺寸随水灰比降低而减小,并且水灰比对气泡间距的影响也类同于气泡尺寸,因此在引气量相近的情况下可适当降低水灰比以降低气泡尺寸及间距:混凝土搅拌时应严格控制水灰比和搅拌时间,并应随气候变化随时抽验砂子、碎石的含水率并及时调整用水量,并应严格控制其搅拌时间在60s左右保证拌合物充分搅拌均匀。
3 模板及脱模剂。
经验显示用尿醛树脂压制的竹、木模板成型的混凝土面层显著好于刚模板;对于矿物油类脱模剂,不同标号的机油粘度不同,即使同标号的机油环境温度不同其粘度也不同,气温高时则粘度较低,气温低时则粘度较高,由于气温低则附着在模板上的机油较粘,气泡一旦接触到粘稠的机油后则即使遇到合理的振捣也很难排出;乳化油类产品中则含有引气性较大的乳化剂及增稠剂,聚合物类则具有不污染钢筋并不影响混凝土表面与饰面材料的粘接,且其脱模效果较好。
无论采用何种脱模剂在使用前应先将模板上的水泥等杂物清除干净,否则严禁涂刷脱模剂。
4 振捣及复振。
振捣过程中振动棒移动间距应小于400mm,振点应均匀排列,当墙体厚度大于250mm时应将振动棒插点排成梅花式,小于250mm时则为一字形以避免漏振或欠振;振捣应按照快插慢拔、上下抽拔的方法,振动棒应直上直下,振动时应上下抽动,每个振点的振动效果以表面呈现浮浆为宜,振动棒应插到上层浇筑面下100mm为宜;由于二次振捣可使混凝土内部的胶结料重新均匀布置,从而实现进一步消除气泡的目的,因此应在混凝土初凝
前进行二次振捣以将混凝土表面气泡沿模板面向上引出,并在条件允许的情况下采用高频振动棒以将气泡引出。
三、结语。
