洞门凿除施工技术交底到达端
盾构始发洞门凿除及密封技术交底
南 京 地 铁 工 程
承包单位：中国建筑股份有限公司 合同号：D10-TA06-0000 -1107 监理单位：江苏建科建设监理有限公司 编 号：A3.11-（2012）-002
技术交底记录 A3.11
工程名称 南京地铁十号线土建工程D10-TA06标
交底部位
城西路站～凤凰大街站区间
工序名称
盾构始发洞门凿除及密封
交底提要：
盾构始发前，需对城西路站东端始发井洞门部分的800mm 厚地下连续墙进行凿除，现将洞门凿除及密封进行施工技术交底。
交底内容： 一、洞门凿除
为确保围护结构的稳定，施工前先进行洞门水平超前探孔6m ，确定洞门6m 范围内搅拌加固满足设计要求。
凿除施工前先在端墙上按设计尺寸画出洞门轮廓线，将洞门分为4块（如图）。
按先上后下、先中间后两边的顺序进行凿除，凿除顺序如图所示。
施工时需在洞门口搭设钢管脚手架，采用人工手持风镐进行破除。
整个作业过程中，由专职安全员进行全过程的监督，杜绝安全事故发生，确保人生安全。
洞门破除顺序示意图 洞门破除示意图
二、洞门密封
由于洞口与盾构存在建筑空隙，易造成泥水流失，从而引起地表沉降，因此，盾构正式始发前须在洞口安装洞口密封装置。
待破除洞门
盾构
脚手架
南京地铁工程
承包单位：中国建筑股份有限公司合同号：D10-TA06-0000 -1107 监理单位：江苏建科建设监理有限公司编号：
技术交底签认表。
盾构始发接收井洞门凿除围护结构(地连墙)作业指导书
目录一、编制说明 (1)二、工程概况 (2)三、洞门凿除设计方案 (3)四、洞门凿除施工方法 (4)五、安全施工措施 (7)六、文明施工保证措施 (8)一、编制说明洞门凿除是盾构进、出洞的关键工序之一，其施工的质量、安全等因素影响到了盾构施工能否顺利进行。
虽然，洞门凿除工序简单，但其安全隐患较多、难度较大，凿出时经常会发生沙涌、涌水等现象。
盾构始发井围护结构采用地下地连墙，墙厚1000mm，凿除难度较大。
始发井端头处采用2排C15混凝土Φ1500@1100mm钻孔咬合桩（桩长26228mm）进行加固。
待端头加固完成后方进行洞门凿除施工。
始发井端头加固平面布置图二、工程地质概况隧道范围内地层主要为第四系全新统新近沉积层（Q4si）、第Ⅰ陆相层（Q4al）、第Ⅰ海相层（Q4m）、第Ⅱ陆相层（Q4al）、第Ⅲ陆相层（Q3al）、第Ⅱ海相层（Q3m）、第Ⅳ陆相层（Q3al）、第Ⅲ海相层（Q3m）、第Ⅴ陆相层（Q3al）；表层覆盖第四系全新统人工堆积层（Q4ml）。
岩性主要为黏性土、淤泥质土、粉土、粉砂及细砂。
1.77~-1.45m）。
潜水主要依靠大气降水入渗和地表水体入渗补给，水位具有明显的丰、枯水期变化，受季节影响明显。
微承压水以冲积层⑤21粉质黏土、⑤11黏土为相对隔水顶板。
⑤、⑥31粉土、⑤43、⑥43、⑥54细砂为主要含水地层，含水层厚度较31大，分布相对稳定。
勘测期间对微承压水进行了稳定水位观测，稳定水位埋深约为3.73~7.85m（高程为-4.55~-1.17m）。
其承压水头为隔水板到稳定水位隔离。
根据《岩土工程勘察规范》（GB50021-2001），经取样化验，地下水腐蚀性如下：1、潜水的腐蚀性该段潜水对结构具硫酸盐侵蚀，环境作用等级为H2。
2、微承压水的腐蚀性该段第一层微承压水对混凝土结构具硫酸盐侵蚀，环境作用等级为H2。
三、洞门凿除设计方案洞门围护结构地下连续墙凿除前应打水平探孔，探孔主要分布在盾构范围边缘处，上半圆布置孔数宜少，下半圆孔数宜多，孔深不宜过深，穿透地下连续墙即可，以便确认地下连续墙与咬合桩之间的隔水情况，若发生透水现象，需采取封堵加固等措施，确保始发时无地下水作业。
隧道工程洞门凿除应急预案
隧道工程洞门凿除应急预案1、预防措施盾构始发、到达端头采用三重管高压旋喷加固，加固体强度较高，正面土体稳定性较好，其主要的风险点在于加固体与车站围护结构的外侧表面结合不好及加固体之间的密实度未达到施工要求。
如果出现上述情况，则洞门破除时很容易产生土体失稳现象，故在洞门破除前要做好预防措施：（1）加固体抽芯检测盾构端头抽芯检测桩数取总数的1%，且不少于3根。
依据抽芯的结果对盾构端头加固的效果进行评价，若质量达不到要求，则对加固体进行补充加固。
（2）洞门水平观察孔洞门破除前15～20天，对洞门区域进行抽芯试验和通过水平观察孔来检测盾构端头的加固效果，主要是观察正面土体的含水量及土体的加固强度等。
通过水平观察孔观察，计算土体的渗水量与设计值比较评定渗水情况。
（3）抢险物资储备破除洞门前，准备好注浆泵及相关的应急抢险物资（水泥、沙子、编织袋、木方、木板和棉被等），一旦洞门漏砂、漏水或塌陷则立即注浆止水，同时采用砂袋、棉被等进行封堵。
（4）紧急安全通道利用盾构井后方的明挖车站结构设置破除洞门时的紧急安全通道，在施工期间，严禁任何人员和物品堵塞通道。
（5）破除洞门时间盾构始发前的洞门破除工作，必须是在盾构机验收合格后盾构施工成员全部工作准备就绪后才能进行。
2、在凿除过程中，现场准备一台双液注浆机及水泥、水玻璃、砂子等材料，洞门渗漏含砂量大时立即进行注浆封堵。
3、做好渗漏水的抽排准备，利用现有的竖井防洪排污泵。
4、保持竖井上下楼梯畅通，一旦发生险情，确保人员安全撤离。
5、少量土体塌落洞门破除过程中，由于机械破除时产生的震动等原因不可避免的有砂石掉落的现象。
如果掉落砂石的量在控制范围内，不影响正常的施工，也不会对设备和人员构成安全风险，则可将砂石清理后继续施工，需要时可派专人在旁观测土体状况一旦发生危险即使通知施工人员撤离。
6、大量土体塌落若因端头加固效果不好或施工不当等，造成洞口土体大量塌落时，应立即停止施工，并组织施工人员使用注浆泵对塌落初的土体进行注浆封堵，直到封堵完毕后方可进行下一步施工。
盾构洞门破除施工工艺
盾构洞门破除施工工艺3.3.1作业内容洞门破除是盾构在始发或到达前进行的洞门端头围护结构凿除的施工准备工作。
3.3.2质量标准及验收方法1.在破除盾构洞门之前首先要对洞门的地层进行勘测。
2.结合勘测结果和盾构洞门的加固方法制定洞门破除的施工方案。
3.按照施工方案施工。
整个施工一般分两次进行，第一次先将围护结构主体凿除，只保留- 207 -207- 208 - 端头加固场地准备人员进场洞门破除破除至最后一层钢筋网维护结构的钢筋保护层，在盾构始发前或盾构出洞前前将保护层混凝土凿除。
在凿除完最后一层混凝土之后，要及时检查始发洞口的净空尺寸，确保没有钢筋、混凝土侵入设计轮廓范围之内。
3.3.3工序步骤及质量控制说明1.围护桩凿除施工以人工风镐方式进行。
三把风镐同时作业，风源以 12m3/min内燃空压机提供。
施工组织采取两班制，连续作业，每班 6 人（其中包括一名空压机管理员）。
2.为避免脚手架与凿除施工的相互干扰并保证施工安全，洞门凿除时分四区依序进行，分区如图 1 所示。
Ⅰ区为洞门下部围护桩外侧，Ⅱ区为洞门顶部围护桩，Ⅲ区为洞门上部围护桩，Ⅳ区为洞门下部剩余围护桩。
凿除顺序为：Ⅰ区→Ⅱ区→Ⅲ区→Ⅳ区。
如图3.3.3-1。
图 3.3.3-1 洞门围护桩凿除顺序示意图3.人员进场后，首先全面检查施工影响范围内的脚手架连接情况，进一步紧固脚手架连接螺栓，保证脚手架稳固。
洞门凿除施工在现有的脚手架空隙处进行。
在需要时，以人行踏板搭设工作平台。
4.洞门凿除施工时，不能把所有的钢筋和混凝土全部除掉，应保留围护结构的最后一层钢筋和钢筋保护层，待盾构刀盘到达之后再割除最后一层钢筋网，不能直接暴露出土体。
5.洞门凿除与清碴同步进行，产生的混凝土碎碴及时清理并装入编织带中。
将编织带整齐的堆砌在洞门附近底板两侧。
3.3.4工艺流程图不合格合格图 3.3.4-1 洞门破除工艺流程框图地层勘测2083.3.5施工机械及工艺装备3.3.5-1 主要施工机具配备表3.3.6作业组织3.3.5-2 主要施工人员配置表3.3.7安全生产及环境保护1)施工人员进入施工场地必须严格遵守安全规定，遵守相关技术人员的现场管理。
隧道施工安全技术交底
中交一公局天大高速四标隧道施工安全技术交底为了提高高工人的安全意识，使工程顺利进行，我项目部特制定以下隧道施工安全技术交底。
希望有关人员严格遵守各项规章制度及安全操作规程，不违章作业和伤害他人：1、一般规定1.1. 施工场地应作出详细的部署和安置，出碴、进料及材料堆放场地应妥善布置，弃碴场地应设置在不堵塞河流、不污染环境、不毁坏农田的地段。
对风、水、电等设施作出统一安排，并在进洞前基本完成。
1.2.进洞前应先作好洞口工程，稳定好洞口的边坡和仰坡，作出天沟、边沟等排水设施，确保地表水不致危及隧道的施工安全。
1.3. 隧道施工的各班组间，应建立完善的交接班制度，并将施工、安全等情况记载于交接班的记录簿内，工地值班负责人应认真检查交接班情况。
1.4. 所有进入隧道工地的人员，必须按规定配带安全防护用品，遵章守纪，听从指挥。
1.5. 遇有不良地质地段施工时，应按照先治水、短开挖、弱爆破、强支护、早衬砌的原则稳步前进。
如设计文件中指明有不良地质情况时，必要时应进行超前钻孔，探明情况，采取预防措施。
2．开挖、凿孔及爆破2.1 开挖及凿孔2.1.1开挖人员到达工作地点时，应首先检查工作面是否处于安全状态,并检查支护是否牢固，顶板和两帮是否稳定,如有松动的石、土块或裂缝应先予以清除或支护。
2.1.2人工开挖土质隧道时，操作人员必须互相配合，并保持必要的安全操作距离。
2.1.3机械凿岩时,宜采用湿式凿岩机或带有捕尘器的凿岩机。
2.1.4站在碴堆上作业时，应注意碴堆的稳定，防止滑坍伤人。
2.1.5风钻钻眼时，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风；钻杆有无不直、带伤以及钻孔堵塞现象；湿式凿岩机的供水是否正常；干式凿岩机的捕尘设施是否良好。
不合要求者应予修理或更换。
2.1.6带支架的风钻钻眼时，必须将支架安置稳妥。
风钻卡钻时应用板钳松动拔出，不可敲打，未关风前不得拆除钻杆。
2.1.7在工作面内不得拆卸、修理风、电钻。
洞门凿除施工方案

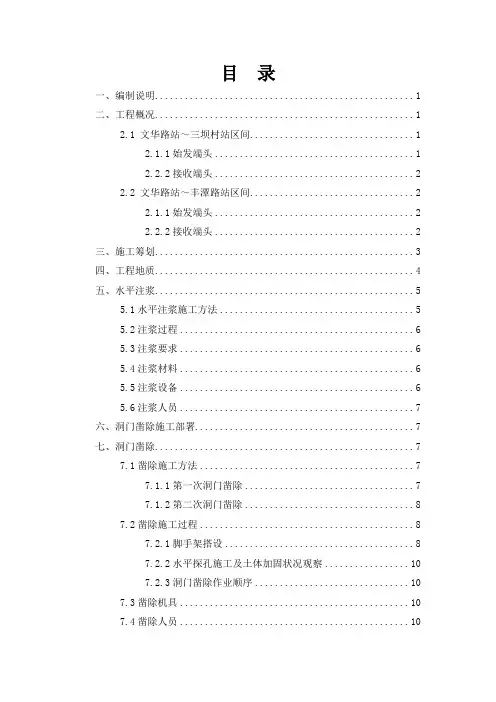

目录一、编制说明 (1)二、工程概况 (1)2.1 文华路站～三坝村站区间 (1)2.1.1始发端头 (1)2.2.2接收端头 (2)2.2 文华路站～丰潭路站区间 (2)2.1.1始发端头 (2)2.2.2接收端头 (2)三、施工筹划 (3)四、工程地质 (4)五、水平注浆 (5)5.1水平注浆施工方法 (5)5.2注浆过程 (6)5.3注浆要求 (6)5.4注浆材料 (6)5.5注浆设备 (6)5.6注浆人员 (7)六、洞门凿除施工部署 (7)七、洞门凿除 (7)7.1凿除施工方法 (7)7.1.1第一次洞门凿除 (7)7.1.2第二次洞门凿除 (8)7.2凿除施工过程 (8)7.2.1脚手架搭设 (8)7.2.2水平探孔施工及土体加固状况观察 (10)7.2.3洞门凿除作业顺序 (10)7.3凿除机具 (10)7.4凿除人员 (10)八、安全施工措施 (10)九、文明施工保证措施 (12)一、编制说明洞门凿除是盾构进、出洞的关键工序之一，其施工的质量、安全等因素影响到了盾构施工能否顺利进行，虽然，洞门凿除工序简单，但其安全隐患较多、难度较大，凿除时经常会发生涌水、涌泥等现象。
盾构始发、接收井围护结构采用地下地连墙，其中丰潭路站接收端头、文华路站接收、始发端头、三坝村站始发端头墙厚均为800 mm。
三坝村站始发端头、文华路站始发、接收端头采用三轴搅拌桩和高压旋喷桩相结合进行加固，文华路站始发端头完成时间是2015年11月27日，文华路站接收端头完成时间是2015年12月7日，三坝村站始发端头完成时间是2016年1月11日。
以上端头取芯检测加固土体无侧限抗压强度均大于1MPa，满足设计要求。
丰潭路站接收端头因无作业场地及原设计盾构接收安全性不满足要求，专家意见（见附件1）为采用水平冷冻进行加固，加固长度12m。
待端头冻结完成并达到接收验收条件方可进行洞门凿除施工。
二、工程概况杭州地铁2号线二期工程SG2-20标位于杭州市西湖区，线路由位于文二西路的丰潭路站向西布设，在文二西路与古墩路口转向北布置。
015-盾构法隧道洞门破除施工技术
盾构法隧道洞门破除施工技术徐宏鹏（中铁十三局集团有限公司广州分公司广东广州510320）【内容提要】通过广州轨道交通四号线大学城专线【仑头～大学城盾构区间】洞门破除的实践，介绍了一种安全、经济、简便可行的破除洞门的施工技术，并对施工方法做了详细的论述。
【关键词】盾构隧道洞门破除1、前言盾构始发前需要对始发井内的隧道洞门进行破除。
因洞口地段地层条件往往较差，在隧道洞门破除前需要对地层加固，但加固后的强度、质量不能达到设计要求，洞口土体仍存在局部强度差、渗水，甚至流砂，在这种情况下破除洞门极有可能产生端头土体失稳坍塌，造成工程事故。
因此，必须选择安全可靠的地层加固及洞门破除施工技术及方法。
广州轨道交通四号线大学城专线【仑头～大学城盾构区间】盾构工程，区间隧道内共有8个洞门需进行加固，并且8个洞门均需进行人工破除。
仑头村盾构始发井围护结构采用800mm厚的地连墙进行施工，其含钢量约为0.2t/m3，由于始发端左右线两个洞门均处在<8>和<9>底层中，地质情况比较好，于是端头加固采用单排Ф800钻孔桩进行加固，桩为C30水下素混凝土，桩间距为700mm，咬合100mm，加固深度进入隧道底1m。
盾构始发前，必须将洞门破除完毕，其实，在施工始发井主体结构时，洞门已经预留出，所以破除洞门只是指破除地连墙部分，由于地连墙采用双层钢筋的钢筋笼，故破除时要分层分段进行，并要统筹安排。
本文仅对仑大盾构区间始发井洞门围护结构破除施工技术作一介绍。
2、洞门破除施工方案由于洞门的破除工作主要针对800mm厚的地连墙结构，并且考虑到盾构机刀盘的外径Φ＝6250mm，和盾构始发后洞门止水装置的尺寸需求，洞门破除的外径为Φ＝6620mm。
施工前准确测量定位隧道洞门中心线，然后对围护桩进行放样开凿。
详见图1。
在破除洞门围护桩前，对钻孔桩的桩身质量进行了钻芯取样检查，抽芯数量大于1％，并对地下水的渗透情况进行判别，根据地下水的渗透情况对隧道端头及洞门局部范围内重新注浆加固后才进行破除施工。
隧道洞口及明洞开挖技术交底
〔c)假如压力长时间上不去，应检查是否窝浆或流往别处，否那么应调整浆液配比，缩短胶凝时间，进展小泵量低压或间歇注浆，但间歇时间不能超过浆液胶凝时间。
g注浆完毕后及时去除管内浆液，并用10号水泥砂浆充填，增强管棚的刚度和强度。注浆完成4h内不得进展爆破作业。
施工技术交底书
编号：DQJ-JD-SD第1页共1页
施工单位
单位工程名称
隧道工程
交底人
审核人
承受交底人
交底日期
年月日
内容：
洞口及明洞开挖技术排地表水，截水天沟开挖线距倾坡边缘不小于5m，沟底纵坡不小于3‰，排水沟与路基排水系统相衔接。
d倾角：仰角1°(不包括道路纵坡)；
e钢管施工误差：纵向不大于20 cm；
f管棚长度为35m，热轧无缝钢管φ108 mm，壁厚6 mm，节长3m、6 m；
g孔口管为无缝钢管φ127 mm，壁厚6 mm，节长2m；
h交织联接丝扣长度≮1m。
〔a)注浆中如发生与其它孔串浆应将串浆孔堵住，轮到注该孔时，拨出堵塞物，用高压风或水冲洗，如拨出堵塞物时，仍有浆液外流，那么可不冲洗，立即接收注浆；
2〕中台阶开挖：开挖进尺控制在每循环2~3m，开挖后立即出喷3~5cm砼封闭，并架设Ⅰ20a钢架。按照设计要求施作锁脚锚杆和系统锚杆，喷射砼。
3〕下台阶开挖：开挖进尺控制在每循环2~3m，开挖后立即出喷3~5cm砼封闭，并架设Ⅰ20a钢架。按照设计要求施作锁脚锚管和系统锚杆，喷射砼。
4〕隧道仰拱开挖：围岩较好时，仰拱与下台阶同时开挖；围岩软弱破碎时，仰拱单独开挖。仰拱按每循环5m组织施工。采用人工配合机械开挖，人工清底，并及时施工仰拱衬砌和填充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洞门凿除施工技术交底到达端
洞门凿除施工技术交底 工程名称：
【会石轨排井～石壁站盾构区间】土建工程 交底日期： 2008年4月30日 分项工程： 洞门凿除 施工单位： 中铁十五局集团 交底摘要： 凿除顺序，钢筋切割，安全防护。
工程范围： 石壁站到达端右线洞门凿除施工
交底内容：
一、概况
石壁站到达端右线洞门直径6620mm 。
洞门需凿除的部分围护的连续墙。
二、施工前准备
施工机具准备空压机两台，风镐四把。
施工人员采用3-5名有一定施工经验的熟练工人，保证施工质量。
三、洞门凿除
开凿前，搭设双排脚手架，由上往下分层凿除，洞门凿除的顺序见下图。
首先将开挖面围护的连续墙钢筋凿出裸露，凿至迎土面钢筋外露为止。
当盾构机刀盘抵达洞门，刀盘快顶住钢筋时停止掘进，然后再将余下的钢筋割掉，并检查确定无残留钢筋。
2200
6620220087549
6
213
四、洞门凿除过程的应急措施
1、发现有异常情况后，迅速用木板和钢管撑住，防止围护结构外土体坍塌然后尽快向围护结构外进行注浆加固。
2、若土体压力较大时，迅速用预先制作好的钢筋网片与围护结构的钢筋焊接一起后用木板和钢管支撑稳定。
然后在围护结构外围进行注浆加固，同时在洞门里面进行注浆加固。
五、其他技术管理要求
施工队应严格按照图纸设计要求进行施工，服从现场管理人员的安排特殊工种应必须经过培训持证上岗，洞门凿除前应进行探孔，准备充分后方可进行洞门凿除。
工人进入施工现场必须佩戴安全帽，口罩。
及时清理施工垃圾，运送到指定地点。
交底单位
审核人：交底人：接受交底人：
1、本表由施工单位填写，交底人与接受交底人各
存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
