STM32智能小车视频教程 STM32 GPIO工作原理
GPIO相关配置寄存器
u 1.2.1 端口配置低寄存器(GPIOx_CRL)
GPIO相关配置寄存器
u 1.2.1 端口配置低寄存器(GPIOx_CRL)
GPIO相关配置寄存器
u 1.2.2 端口配置高寄存器(GPIOx_CRH)
GPIO相关配置寄存器
u 1.2.3 端口输入数据寄存器(GPIOx_IDR)
GPIO相关配置寄存器
是每组IO口含下面7个寄存器。也就是7个寄存器， 一共可以控制一组GPIO的16个IO口。
GPIOx_CRL :端口配置低寄存器 GPIOx_CRH:端口配置高寄存器 GPIOx_IDR:端口输入寄存器 GPIOx_ODR:端口输出寄存器 GPIOx_BSRR:端口位设置/清除寄存器 GPIOx_BRR :端口位清除寄存器 GPIOx_LCKR:端口配置锁存寄存器
STM32引脚说明
uSTM32F103ZET6
- 一共有7组IO口 - 每组IO口有16个IO - 一共16X7=112个IO
GPIOA,GPIOB---GPIOG
STM32引脚说明
uSTM32F103RCT6
GPIOD0~D2
- 一共有4组IO口 - 一共16X3+3=51个IO GPIOA0~A15 GPIOB0~B15 GPIOC0~C15
GPIO相关配置寄存器
每组GPIO端口的寄存器包括：
两个32位配置寄存器(GPIOx_CRL ，GPIOx_CRH) ， 两个32位数据寄存器 (GPIOx_IDR和GPIOx_ODR)， 一个32位置位/ 复位寄存器(GPIOx_BSRR)， 一个16位复位寄存器(GPIOx_BRR)， 一个32位锁定寄存器(GPIOx_LCKR)。 每个I/O端口位可以自由编程，然而I/O端口寄存器必须按32位字 被访问(不允许半字或 1.2.4 端口输出数据寄存器(GPIOx_ODR)
GPIO相关配置寄存器
u 1.2.4 端口输出数据寄存器(GPIOx_ODR)
GPIO相关配置寄存器
u 1.2.5 端口位设置/清除寄存器(GPIOx_BSRR)
GPIO相关配置寄存器
u 1.2.6 端口位清除寄存器(GPIOx_BRR)
GPIO工作方式 u GPIO的输入工作模式4—模拟模式
GPIO工作方式 u GPIO的输出工作模式1—开漏输出模式
GPIO工作方式 u GPIO的输出工作模式2—开漏复用输出模式
GPIO工作方式 u GPIO的输出工作模式3—推挽输出模式
GPIO工作方式 u GPIO的输出工作模式4—推挽复用输出模式
作用：方便布线
STM32引脚说明 u所有IO口都可以作为中断输入 这在我们外部中断实验我们会详细讲解。
慧净HJduino网络学院出品
日行一善，美满人生 慧净学院教程有51、AVR、PIC、STM32、HJduino智能小车、 树莓派智能小车、两轮平衡小车视频教程、教育机器人教程，从 事网络教学10多年，为同学们提供单片机智能车机器人学习平台。
GPIO基本结构
u STM32的大部分引脚除
了当GPIO使用外，还可 以复用为外设功能引脚 （比如串口），这部分 知识我们会在后面讲解。 本讲主要讲解引脚做IO 使用方面的知识。
GPIO基本结构
(FT)
GPIO工作方式 u 4种输入模式：
输入浮空 输入上拉 输入下拉 模拟输入
u 4种输出模式：
STM32智能小车视频教程 STM32 GPIO工作原理
基于慧净STM32智能小车讲解
目录
1 2 3
GPIO基本结构和工作方式 GPIO寄存器说明 STM32F10x GPIO引脚说明
GPIO基本结构 n 参考资料：
p STM32F1xx官方资料：
《STM32中文参考手册V10》-第8章通用和复用功能IO(GPIO和AFIO ) 芯片数据手册（datasheet) 105
STM32引脚说明 u端口复用功能
STM32的大部分端口都具有复用功能。 所谓复用，就是一些端口不仅仅可以做为通用IO口，还可以复用为一 些外设引脚，比如PA9,PA10可以复用为STM32的串口1引脚。
作用：最大限度的利用端口资源
STM32引脚说明 u端口重映射功能
就是可以把某些功能引脚映射到其他引脚。 比如串口1默认引脚是PA9,PA10可以通过配置重映射映 射到PB6,PB7
开漏输出 开漏复用功能 推挽式输出 推挽式复用功能
8种工作模式的区别：
GPIO工作方式 u 3种最大翻转速度：
-2MHZ -10MHz -50MHz
GPIO工作方式 u GPIO的输入工作模式1—输入浮空模式
GPIO工作方式 u GPIO的输入工作模式2—输入上拉模式
GPIO工作方式 u GPIO的输入工作模式3—输入下拉模式
GPIO工作方式
u 上电复位后，GPIO默认为浮空状态，部分特殊功 能引脚为特定状态。
GPIO工作方式 推挽输出：
可以输出强高低电平，连接数字器件
开漏输出：
只可以输出强低电平，高电平得靠外部电阻拉高。输出 端相当于三极管的集电极. 要得到高电平状态需要上拉电 阻才行. 适合于做电流型的驱动,其吸收电流的能力相对 强(一般20ma以内)
基于STM32的智能循迹避障小车
DOI：10．19392/j．cnki．1671-7341．201919018基于STM32的智能循迹避障小车刘芳张田田牛梦豪北京林业大学北京100083摘要：智能小车综合利用传感器、人工智能、自动控制、视觉计算、体系结构设计等多项技术，是计算机科学、模式识别和智能控制技术发展到一定高度的产物，也是未来智能汽车的发展趋势。
本文介绍了一种基于STM32单片机的智能循迹避障小车硬件系统和软件系统的设计。
该智能小车以STM32单片机为主控芯片，采用红外对管和超声波传感器作为检测元件，使小车能按预定的轨道稳定行驶，能正确地识别路径、避障。
关键词：循迹避障；STM32F103ZET6；红外对管传感器；超声波传感器；舵机智能小车是一种可以进行自主信息检测、自主决策以及自主行驶的高度智能化设备，涉及的学科主要包括单片机原理、软件编程、电机自动控制、数字电路、模拟电路，以及硬件设计、信息采集、信号处理技术和人工智能技术等等。
本文基于STM32主控芯片设计的智能小车包括两个单元，其一是循迹单元，其二是避障单元。
主要利用循迹单元、避障单元的外围硬件设备结合软件控制，设计出一个较为完整的自主控制系统，使智能小车分别能够按预设标线完成循迹行驶和自主避障行驶。
1工作原理智能循迹避障小车的控制系统主要由以下四个模块组成：红外对管模块、超声波模块、舵机模块、电机驱动模块。
循迹小车的控制原理是将红外对管传感器固定在小车前端，实时采集道路信息，将采集到的信息传输到STM32处理器，处理器根据预设的程序调整小车电机的转速进而使小车可以按照预先规划好的路线行驶实现循迹。
避障小车的控制原理是将超声波传感器固定在舵机上并置于小车前端，由STM32处理器根据设定的程序调整超声波测量角度，测量小车与障碍物的距离，从而实现避障功能。
2硬件设计（1）主控制器单元。
该智能循迹小车的主控制器单元采用STM32F103ZET6单片机，使用的是时钟频率为72MHz的AＲMCortex系列处理器。
stm32单片机工作原理介绍
stm32单片机工作原理介绍STM32单片机是一种基于ARMCortex-M内核的微控制器，广泛应用于工业自动化、控制系统、智能家居、医疗设备等领域。
其工作原理可以简单概括为：将代码存储在闪存中，由处理器执行代码控制外设的操作，实现各种功能。
具体来说，STM32单片机的工作原理包括以下几个方面：1. 内存管理STM32单片机内置了闪存、RAM和EEPROM等多种存储器，用于存储程序、数据和配置信息。
程序代码通常存储在闪存中，由处理器执行。
数据可以存储在RAM中，EEPROM则用于存储一些重要的配置信息，例如设备ID、网络配置等。
2. 外设控制STM32单片机内置了多种外设，包括GPIO、USART、SPI、I2C、ADC等。
这些外设可以被程序控制，实现各种功能。
例如，GPIO可以用于控制LED、按键等；USART可以用于串口通信；SPI和I2C可以用于连接外部设备；ADC可以用于模拟信号采集等。
3. 中断处理STM32单片机支持多种中断，包括外部和内部中断。
当外设发生事件时，例如USART接收到数据，就会触发中断，使得处理器暂停当前任务，执行中断处理程序。
中断处理程序可以读取外设数据，更新状态等，然后返回到原始任务。
4. 时钟控制STM32单片机需要一个稳定的时钟源，以保证处理器和外设的工作正常。
一般来说，STM32单片机内置了多个时钟源，例如高速内部振荡器、低速内部振荡器、外部晶振等。
程序可以通过配置寄存器，选择时钟源和时钟分频器，以满足不同的应用需求。
总之，STM32单片机的工作原理涉及到多个方面，包括内存管理、外设控制、中断处理和时钟控制等。
熟悉这些原理，可以更好地理解STM32单片机的应用和开发。
毕业设计-基于stm32的智能小车设计
摘要本次试验主要分析了基于STM32F103微处理器的智能小车控制系统的系统设计过程.此智能系统的组成主要包括STM32F103控制器、电机驱动电路、红外探测电路、超声波避障电路.本次试验采用STM32F103微处理器为核心芯片，利用PWM技术对速度以及舵机转向进行控制，循迹模块进行黑白检测，避障模块进行障碍物检测并避障功能，其他外围扩展电路实现系统整体功能。
小车在运动时，避障程序优先于循迹程序，用超声波避障电路进行测距并避障，在超声波模块下我们使用舵机来控制超声波的发射方向,用红外探测电路实现小车循迹功能.在硬件设计的基础上提出了实现电机控制功能、智能小车简单循迹和避障功能的软件设计方案，并在STM32集成开发环境Keil下编写了相应的控制程序，并使用mcuisp软件进行程序下载。
关键词：stm32；红外探测；超声波避障；PWM;电机控制AbstractThis experiment mainly analyzes the control system of smart car based on microprocessor STM32F103 system design process。
The composition of the intelligent system mainly including STM32F103 controller, motor drive circuit， infrared detection circuit, circuit of ultrasonic obstacle avoidance。
This experiment adopts STM32F103 microprocessor as the core chip， using PWM technique to control speed and steering gear steering，tracking module is used to detect the black and white， obstacle avoidance module for obstacle detection and obstacle avoidance function， other peripheral extended circuit to realize the whole system function。
基于STM32单片机的智能搬运小车设计
王㊀ 楠㊀ 查志敏
随着传感器技术和自动控制技术不断创新， 机械、 电气和计算机网络之间的联系逐渐紧密， 自动控制 等人工智能技术在工业、 农业、 军事领域中逐步发挥着重要的作用， 人工智能技术正在不断地改变着人们 的生活。笔者设计的智能搬运小车以具有高稳定性的 ＳＴＭ３２ 系列单片机为控制核心， 用红外光电传感器 作为检测元件实现小车自动循迹、 避障、 搬运等功能。
１． １㊀
主控制器单元 该智能循迹小车主控制器单元采用 ＳＴＭ３２ 单片机， 使用 Ｖ７ 内核架构的 ＡＲＭ－Ｃｏｒｔｅｘ－Ｍ３ 增强型处理 器， 其时钟频率达到 ７２ＭＨｚ。智能循迹小车 Ｉ ／ Ｏ 端口为： ＰＦ０ 、 ＰＦ１ 用于小车的车轮调速， ＰＥ１０ —ＰＥ１４ 和 ＰＤ１ —ＰＤ５ 用于红外传感器的输入， ＰＥ２ —ＰＥ６ 用于电动机的控制， 此芯片引脚结构如图 ２ 所示。
２． ２㊀
寻迹部分设计 此小车循迹信号采集使用红外线传感器。其循迹原理如下： 当红外传感器采集到黑色和白色信号时， １” ０” 和“ 的信号到主控制器； 通过每组五个传感器的信号反馈， 主控制器做出相应的判断， 控制 分别反馈“ 小车循迹运动。循迹过程中会有 ２ 种信号输入到主控制器， 但是有些情况几乎不可能发生， 在输入程序 中要进行简化处理。部分传感器循迹信号如表 １ 所示。
第 ３７ 卷㊀ 第 ６ 期 ２０１７ 年 １１ 月
大庆师范学院学报
ＪＯＵＲＮＡＬ ＯＦ ＤＡＱＩＮＧ ＮＯＲＭＡＬ ＵＮＩＶＥＲＳＩＴＹ㊀ ㊀ ㊀ ㊀ ㊀ ㊀ ㊀
Ｖｏｌ ３７㊀ Ｎｏ ６ ㊀ Ｎｏｖｅｍｂｅｒ ２０１７
，
ＤＯＩ １０． １３３５６ ／ ｊ． ｃｎｋｉ． ｊｄｎｕ． ２０９５－００６３． ２０１７． ０６． ００４
stm32单片机工作原理介绍

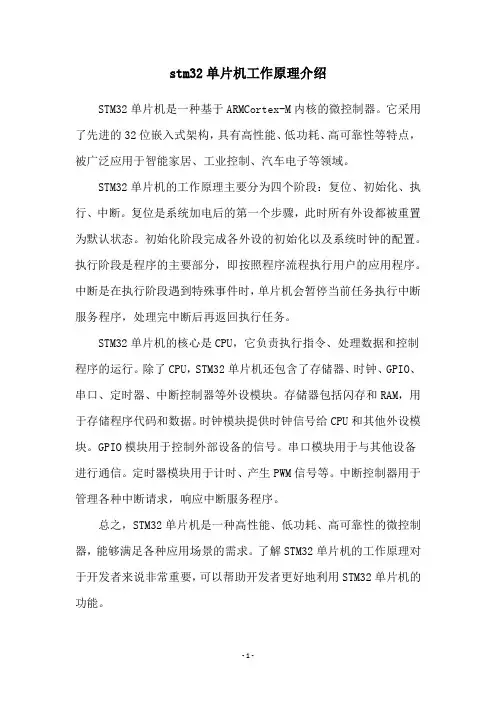

stm32单片机工作原理介绍
