根据我们实验室气体管路施工的经验及国家对气瓶摆放的规定要求
新版科学实验室的气体管道设计规范
科学实验室的建筑设计规范:科学实验室的气体管道在2019最新科学实验室建筑设计规范JGJ91-93中，对于科学实验室的建筑设计提出了明确要求，上海实验室装修公司、实验室工程EPC 总包，SAREN三仁为您详细解析科学实验室的气体管道规划设计要求。
关于科学实验室的气体管道相关规定适用于压力不大于0.8MPa的氢气、氧气、氮气、煤气、压缩空气和真空等实验室内气体管道设计。
除《城镇燃气设计规范》、《工业安全技术规程》、《氧气站设计规范》、《氢气使用安全技术规程》等的规定执行外，气体管道的设计还应符合以下规定:氢气、氧气和煤气管道以及引入实验室的各种气体管道支道宜明敷。
当管道井、管道技术层内敷设有氢气、氧气和煤气管道时，应有换气次数为每小时1~3次的通风措施。
按标准单元组合设计的通用实验室，各种气体管道也应按标准单元组合设计。
穿过实验室墙体或楼板的气体管道应敷设在预埋套管内，套管内的管道不应有焊缝，管道与套管之间应采用非燃烧材料严密封堵。
氢气、氧气管道的末端和最高点宜设放空管。
放空管应高出层顶2m以上，并应设在防雷保护区内。
氢气管道上还应设取样口和吹扫口。
放空管、取样口和吹扫口的位置应更满足管道内气体吹扫置换的要求。
氢气、氧气管道应有导除静电的接地装置。
有接地要求的气体管道，其接地和跨接措施应按国家现行规定执行。
实验室的气体管道敷设要求具体有以下规定:输送干燥气体的管道宜水平安装，输送潮湿气体的管道应有不小于0.3%的坡度，坡向冷凝液体收集器。
氧气管道与其他气体管道可同架敷设，其间距应≥0.25m，氧气管道应处于除氢气管道外的其他气体管道上。
氢气管道与其他可燃性气体管道平行敷设时，其间距应≥0.50m;交叉敷设时，其间距应≥0.25m。
分层敷设时，氢气管道应位于上方。
室内氢气管道不应敷设在地沟内或直接埋地，不得穿过不使用氢气的房间。
气体管道不得和电缆、导电线路同架敷设。
实验室的气体管道连接:气体管道宜采用无缝钢管，连接方式为焊接或法兰连接等形式(氢气管道不得用螺纹连接)，当气体纯度≥99.99%时，宜采用不锈钢钢管、通关或无缝钢管，连接方式宜采用承插焊接。

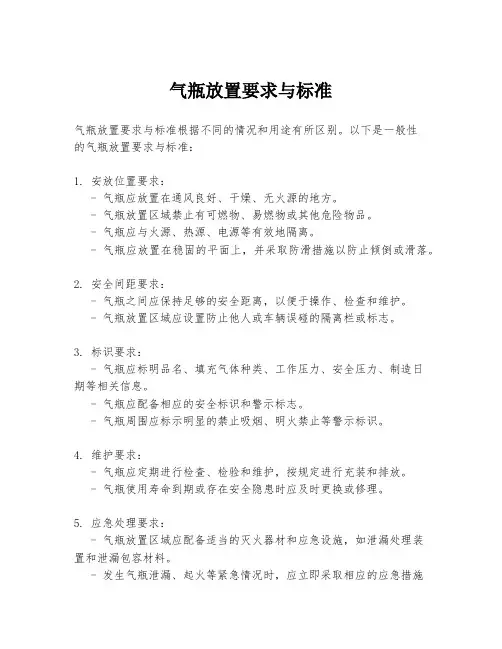

气瓶放置要求与标准
气瓶放置要求与标准
气瓶放置要求与标准根据不同的情况和用途有所区别。
以下是一般性
的气瓶放置要求与标准：
1. 安放位置要求：
- 气瓶应放置在通风良好、干燥、无火源的地方。
- 气瓶放置区域禁止有可燃物、易燃物或其他危险物品。
- 气瓶应与火源、热源、电源等有效地隔离。
- 气瓶应放置在稳固的平面上，并采取防滑措施以防止倾倒或滑落。
2. 安全间距要求：
- 气瓶之间应保持足够的安全距离，以便于操作、检查和维护。
- 气瓶放置区域应设置防止他人或车辆误碰的隔离栏或标志。
3. 标识要求：
- 气瓶应标明品名、填充气体种类、工作压力、安全压力、制造日
期等相关信息。
- 气瓶应配备相应的安全标识和警示标志。
- 气瓶周围应标示明显的禁止吸烟、明火禁止等警示标识。
4. 维护要求：
- 气瓶应定期进行检查、检验和维护，按规定进行充装和排放。
- 气瓶使用寿命到期或存在安全隐患时应及时更换或修理。
5. 应急处理要求：
- 气瓶放置区域应配备适当的灭火器材和应急设施，如泄漏处理装
置和泄漏包容材料。
- 发生气瓶泄漏、起火等紧急情况时，应立即采取相应的应急措施
并报警。
以上是一般性的气瓶放置要求与标准，具体场所和用途的气瓶放置要求可能还受到国家、地区或相关行业的具体规定的影响，请在具体操作过程中遵循相关规定。
气瓶存放的标准和法规
气瓶存放的标准和法规气瓶存放的标准和法规1. 存放空间（1）气瓶缓冲空间至少为5米，且两侧至少分67.5厘米，上至少保证1.5厘米，下不低于50厘米。
（2）距装有容器空调设备的墙壁不少于3米，距起重设备的墙壁不少于6米。
（3）气瓶存放空间与单元式煤气管道穿越的距离不少于1.5米，且气瓶存放空间应居于上风头。
（4）气瓶的缓冲空间不低于气瓶具体长度的5倍，且气瓶的头尾及容器的四周应空出0.3厘米以上的距离。
2. 存放环境（1）气瓶存放场所应符合有关法规，特别是要确保温度不应超过液化气瓶自身密封效能的最高温度要求。
（2）存放场所房间应通风良好，湿度不应大于1/2的有效气压控制，无明火及其他可能引起火灾的危险物品和材料。
3. 安全要求（1）气瓶存放必须处于防止热污染形成的空调设备所控制的温度，室内温度不应高于41℃，液化气不得滴漏和泄漏，燃烧设备不高于4米。
（2）确保气瓶及容器存放场所处于稳固，防护性好，且气瓶上不宜加设负重物。
（3）气瓶存放场所周围必须有灭火器材，并应及时维护、检查及更换，以保证其可用性。
（4）气瓶应处于平整、无积水的地面，且气瓶上不得放置任何物品，气瓶通道要清洁。
（5）气瓶应安全固定，不得放置未固定的气瓶，且要有清晰的标记和统一的颜色。
4. 使用相关规定（1）气瓶必须有正规的使用合格证，并按规定进行定期检查，进行安全管理。
（2）气瓶不得随意移动，且当超过存放期限时，必须进行专业维修处理。
（3）气瓶在存放、使用过程中，管理者应当根据自身工作情况，制定有效的安全管理规程及应急处置办法，并定期进行检查、维修、升场等方面的安全操作。
（4）气瓶使用的场地，管理者应当建立完善的安全责任制，对气瓶使用人员和工作人员进行考核，要求定期进行培训。
（5）管理者应当定期清点气瓶及其附带设施及工具，随时回收、检查及维护，并做好记录。

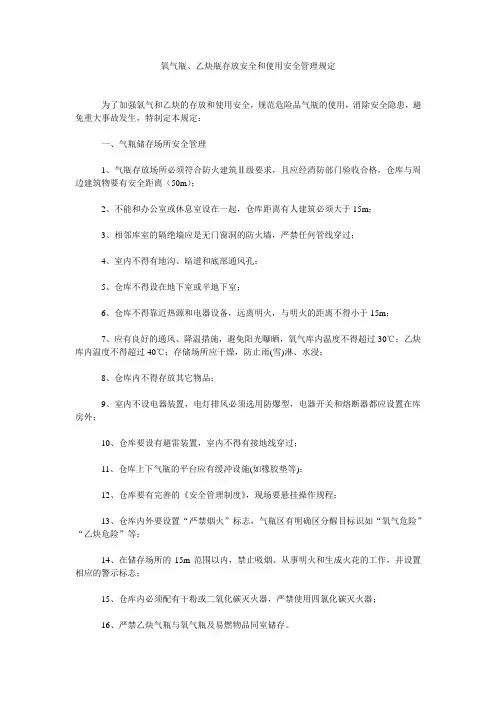

气瓶存放安全和使用安全管理规定
氧气瓶、乙炔瓶存放安全和使用安全管理规定为了加强氧气和乙炔的存放和使用安全，规范危险品气瓶的使用，消除安全隐患，避免重大事故发生，特制定本规定：一、气瓶储存场所安全管理1、气瓶存放场所必须符合防火建筑Ⅱ级要求，且应经消防部门验收合格，仓库与周边建筑物要有安全距离（50m）；2、不能和办公室或休息室设在一起，仓库距离有人建筑必须大于15m；3、相邻库室的隔绝墙应是无门窗洞的防火墙，严禁任何管线穿过；4、室内不得有地沟、暗道和底部通风孔；5、仓库不得设在地下室或半地下室；6、仓库不得靠近热源和电器设备，远离明火，与明火的距离不得小于15m；7、应有良好的通风、降温措施，避免阳光曝晒，氧气库内温度不得超过30℃；乙炔库内温度不得超过40℃；存储场所应干燥，防止雨(雪)淋、水浸；8、仓库内不得存放其它物品；9、室内不设电器装置，电灯排风必须选用防爆型，电器开关和熔断器都应设置在库房外；10、仓库要设有避雷装置，室内不得有接地线穿过；11、仓库上下气瓶的平台应有缓冲设施(如橡胶垫等)；12、仓库要有完善的《安全管理制度》，现场要悬挂操作规程；13、仓库内外要设置“严禁烟火”标志，气瓶区有明确区分醒目标识如“氧气危险”“乙炔危险”等；14、在储存场所的15m范围以内，禁止吸烟、从事明火和生成火花的工作，并设置相应的警示标志；15、仓库内必须配有干粉或二氧化碳灭火器，严禁使用四氯化碳灭火器；16、严禁乙炔气瓶与氧气瓶及易燃物品同室储存。
二、气瓶堆放安全管理1、氧气瓶可卧放，乙炔瓶严禁卧放；2、气瓶用栏杆或支架加以固定或扎牢，防止倾倒或滚动，禁止利用气瓶的瓶阀或头部来固定气瓶，同时应保护气瓶的底部免受腐蚀；3、气瓶（包括空瓶）存储时应将瓶阀关闭，卸下减压器，戴上并旋紧气瓶帽；4、整齐排放头部要朝同一方面；5、堆叠高度不超过3层，竖放一堆不超过9瓶；6、禁止将气瓶放置在可能导电的地方；7、空瓶和满瓶必须要清晰的在瓶体上标明（如：空瓶可在瓶体上写“空”,有气体的要写“满”或者“有”），并且空满瓶要分开存放，以免混淆；8、乙炔存放场所严禁与氯气、氧气及易燃物品存放；9、乙炔瓶严禁放在橡胶等绝缘体上；10、盛装容易发生聚合反应或分解反应气体的气瓶，如乙炔气瓶，必须规定存储期限（一般为三年）；11、单个单位内乙炔气的储存量不能超过240 m3（相当40瓶）。

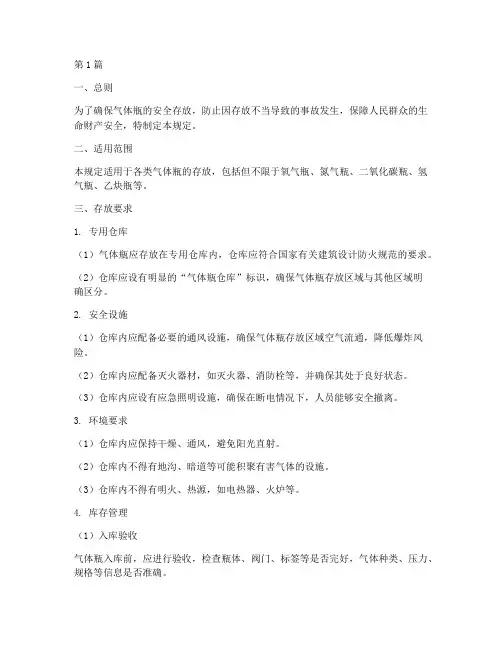

气体瓶存放安全规定(3篇)
第1篇一、总则为了确保气体瓶的安全存放，防止因存放不当导致的事故发生，保障人民群众的生命财产安全，特制定本规定。
二、适用范围本规定适用于各类气体瓶的存放，包括但不限于氧气瓶、氮气瓶、二氧化碳瓶、氢气瓶、乙炔瓶等。
三、存放要求1. 专用仓库（1）气体瓶应存放在专用仓库内，仓库应符合国家有关建筑设计防火规范的要求。
（2）仓库应设有明显的“气体瓶仓库”标识，确保气体瓶存放区域与其他区域明确区分。
2. 安全设施（1）仓库内应配备必要的通风设施，确保气体瓶存放区域空气流通，降低爆炸风险。
（2）仓库内应配备灭火器材，如灭火器、消防栓等，并确保其处于良好状态。
（3）仓库内应设有应急照明设施，确保在断电情况下，人员能够安全撤离。
3. 环境要求（1）仓库内应保持干燥、通风，避免阳光直射。
（2）仓库内不得有地沟、暗道等可能积聚有害气体的设施。
（3）仓库内不得有明火、热源，如电热器、火炉等。
4. 库存管理（1）入库验收气体瓶入库前，应进行验收，检查瓶体、阀门、标签等是否完好，气体种类、压力、规格等信息是否准确。
（2）分类存放气体瓶应按照气体种类、压力、规格等进行分类存放，确保同类气体瓶集中存放。
（3）摆放要求气体瓶应整齐摆放，不得倾斜、倒置，瓶口朝向一致，方便操作。
（4）标识管理气体瓶应贴有清晰、醒目的标签，标签上应注明气体名称、压力、规格、充装日期等信息。
5. 人员管理（1）专职人员气体瓶仓库应配备专职人员负责管理，专职人员应具备一定的气体瓶安全知识，熟悉气体瓶操作规程。
（2）安全培训专职人员应定期参加安全培训，提高安全意识，掌握应急处置技能。
（3）应急处置专职人员应熟悉应急处置流程，一旦发生事故，能够迅速、有效地进行处置。
四、运输要求1. 车辆要求运输气体瓶的车辆应具备良好的密封性能，防止气体泄漏。
2. 运输人员运输人员应熟悉气体瓶安全知识，掌握应急处置技能。
3. 运输路线运输路线应避开易燃易爆区域，确保安全。
4. 运输过程中（1）车辆应保持平稳行驶，避免急刹车、急转弯等操作。
气瓶的存放、搬运、检查及使用安全规定（3篇）
气瓶的存放、搬运、检查及使用安全规定主要是为了保障气瓶使用过程中的安全，防止气瓶发生泄漏、爆炸等事故。
以下是气瓶存放、搬运、检查及使用安全规定的详细内容。
一、气瓶的存放安全规定1. 气瓶应存放在通风良好的室外或室内通风设备良好的专用储存区，应避免阳光直射、避免与酸碱类物质接触，在存放区域内不得堆放其他物品。
2. 气瓶的存放区域应设有明显的标识，标明储存气瓶的种类、规格、数量以及存放注意事项，禁止吸烟、明火等火源。
3. 气瓶应放置在稳固的架子或支架上，以防止气瓶倾倒或滚动。
4. 气瓶存放区域应配备相应的灭火器材，以防止气瓶发生泄漏或爆炸时引发火灾。
二、气瓶的搬运安全规定1. 气瓶搬运时应使用专门的搬运车辆或搬运工具，并由经过培训的工作人员进行操作。
2. 气瓶搬运过程中应避免碰撞、撞击或重物压迫，以免损坏瓶体或阀门。
3. 气瓶搬运人员应穿戴劳动防护用品，包括安全帽、防护服、防护眼镜、防滑鞋等。
4. 搬运气瓶时应注意保持气瓶与其它物体的安全间隔，并避免与易燃、易爆物品同时搬运。
5. 气瓶在搬运过程中应保持稳定，严禁抛掷、践踏或任意摆放。
三、气瓶的检查安全规定1. 气瓶的外观应无明显的机械损伤、腐蚀或深层红锈，且标牌信息应清晰可见。
2. 气瓶的阀门、密封垫圈等部件应完好无损，无渗漏现象。
3. 气瓶检验合格标志、铭牌、编号等信息应齐全，不得擦拭或涂改。
4. 气瓶检验周期应根据国家相关标准进行检查，超过检验周期的气瓶严禁使用。
5. 使用气瓶前应进行漏气测试，确保气瓶密封性能良好。
6. 使用气瓶的场所应配备相应的通风设备，保证室内空气流通。
四、气瓶的使用安全规定1. 气瓶使用前应将气瓶放置在平稳的地面上，并将阀门处于关闭状态。
2. 气瓶使用过程中应避免撞击、摔落或向气瓶施加过大的压力。
3. 使用气瓶时应确保周围环境没有明火、静电等火源，禁止在气瓶附近吸烟。
4. 使用气瓶时应注意阀门的开启和关闭方式，避免突然释放高压气体。
气瓶安装位置管理制度
气瓶安装位置管理制度背景和目的气瓶是一种常见的气体储存容器，用于存储各种气体，如氧气、氢气、甲烷等。
使用气瓶具有一定的风险，如果安装位置不当，可能会导致气瓶泄漏或爆炸，造成人员伤亡和财产损失。
因此，建立一套气瓶安装位置管理制度，对于保障生产安全和预防事故具有重要意义。
本文档的目的是制定一套气瓶安装位置管理制度，加强气瓶安装位置的规范管理，确保气瓶的安全使用和储存。
适用范围本制度适用于所有使用气瓶的单位和个人。
其中，单位包括但不限于生产企业、科研机构、医院和学校。
主要内容第一条安装位置选择气瓶的安装位置应该符合以下要求：1.远离火源、高温场所和明火。
2.不得安装在通风不良的地方。
3.在使用气瓶的场所设置专门的气瓶储存区域，并按照气瓶的种类和属性进行分类存储。
第二条安装位置标识1.在气瓶安装位置的显眼位置，设置明显的“气瓶”标识。
2.在气瓶储存区域内设置标识牌，标明气瓶的种类和数量。
第三条气瓶保养与检验1.定期检查气瓶的瓶颈、瓶底和安全阀，确保完好无损。
2.定期检查气瓶的阀门，确保正常开关和密封。
3.定期检查气瓶的充装压力和完整度，确保气瓶在规定保质期内使用。
第四条应急措施1.在气瓶安装位置附近设置灭火器和灭火器使用方法说明。
2.定期组织气瓶应急演练，提高员工应对气瓶泄漏和爆炸事故的能力。
第五条员工培训1.定期开展气瓶安全培训，提高员工对气瓶安全的认识。
2.新入职员工应该接受气瓶安全培训并通过考试，才能参加气瓶操作和使用。
实施和监督为了确保本制度的有效实施和监督，需要制定以下措施：1.生产经营单位应该建立气瓶保管和管理的制度，并由专人负责执行和监督。
2.气瓶检测单位应该按照国家相关标准和规定，对气瓶进行检测和验收。
3.行政管理部门应该定期检查气瓶储存和使用情况，对违规行为予以严肃处理。
总结制定一套气瓶安装位置管理制度，是保障气瓶的安全使用和储存的有效方法。
通过建立规范的安装位置选择、标识、保养与检验、应急措施和员工培训制度，可以提高气瓶的安全性，降低安全风险。
气瓶安装位置管理制度
气瓶安装位置管理制度
是指对于气瓶的存放、安装位置的规范管理制度。
以下是气瓶安装位置管理制度的一些建议和内容：
1. 安全距离要求：气瓶应与火源、热源、明火等有一定安全距离，并且不得靠墙壁或是其他障碍物太近，以便在发生火灾时避免对气瓶的损害或者其他危险。
2. 室内安装要求：室内气瓶应在通风良好的地方存放，并且应将气瓶固定在支架、博车或其他固定设备上，以防止气瓶的倒塌，造成实质性的安全隐患。
3. 室外安装要求：室外气瓶应根据具体情况采取一定的防护措施，例如在气瓶周围设置护栏、标识牌等，以提醒人们注意安全，并避免与气瓶发生碰撞或者其他意外。
4. 管理责任：明确气瓶安装位置的责任人，并配备相应的专业人员进行安装、调整、维护等管理工作。
责任人应了解并遵守相关法律法规、标准和操作规程等，确保气瓶安全可靠。
5. 安全培训：针对气瓶安装位置的管理，对责任人进行必要的安全培训，提高其对气瓶安全管理的意识，掌握相关操作技能，并能够及时应对突发情况。
6. 定期检查：定期对气瓶安装位置进行检查，确保安全措施的有效性，并及时采取措施修复或更换不符合要求的设备。
7. 监测和报警：安装适当的监测和报警装置，对气瓶安装位置的温度、压力等参数进行实时监测，及时发现异常情况并采取应急措施。
8. 废弃气瓶的处理：废弃的气瓶需按照相关规定进行处理，不得随意环境中乱放或者进行非法操作，以确保废弃气瓶的安全处理和环保。
以上是气瓶安装位置管理制度的一些建议和内容，具体的管理措施和要求可以根据不同的情况进行细化和补充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据我们实验室气体管路施工的经验及国家对气瓶摆放的规定要求,气瓶的摆放应遵循“安全、方便“的原则。
安全性：根据国家高压气体钢瓶的存放与安全操作的规定，
（1）气瓶必须存放在阴凉、干燥、远离热源的房间，并且要严禁明火，防曝晒。
除不燃性气体外，一律不得进入实验楼内。
使用中的气瓶要直立固定。
（2）气瓶的颜色及阀门转向
为了保证安全，气瓶用颜色标志，不致使各种气瓶错装、混装。
同时，为了不使配件混乱，各种气瓶据性质不同，阀门转向不同。
通则：易燃气体气瓶为红色，左转。
有毒气体（气瓶为黄色）、不燃气体右转。
（3）气体钢瓶的存放
①气瓶应贮存于通风阴凉处，不能过冷、过热或忽冷忽热，使瓶材变质。
也不能暴于日光及一切热源照射下，因为暴于热力中，瓶壁强度可能减弱，瓶内气体膨胀，压力迅速增长，可能引起爆炸。
②气瓶附近，不能有还原性有机物，如有油污的棉纱、棉布等，不要用塑料布、油毡之类盖，以免爆炸。
③勿放于通道，以免碰跌。
④不用的气瓶不要放在实验室，应有专库保存。
⑤不同气瓶不能混放。
空瓶与装有气体的瓶应分别存放。
⑥在实验室中，不要将气瓶倒放、卧倒，以防止开阀门时喷出压缩液体。
要牢固地直立，固定于墙边或实验桌边，最好用固定架固定。
⑦接收气瓶时，应用肥皂水试验阀门有无漏气，如果漏气，要退回厂家，否则会发生危险。
( 4 )气体钢瓶的搬运
气瓶要避免敲击、撞击及滚动。
阀门是最脆弱的部份，要加以保护，因此，搬运气瓶，要注意遵守以下的规则：
①一般规定：
搬运气瓶时，不使气瓶突出车旁或两端，并应采取充分措施防止气瓶从车上掉下。
运输时不可散置，以免在车辆行进中，发生碰撞。
不可用磁铁或铁链悬吊，可以用绳索系牢吊装，每次不可超过一个。
如果用起重机装卸超过一个时，应用正式设计托架。
②气瓶搬运时，应罩好气钢瓶帽，保护阀门。
③避免使用染有油脂的人手、手套、破布接触搬运气瓶。
④搬运前，应将联接气瓶的一切附件如压力调节器、橡皮管等卸去。
( 5)气瓶使用
①气瓶必须联接压力调节器，经降压后，再流出使用，不要直接联接气瓶阀门使用气体。
各种气体的调节器及配管不要混乱使用，使用氧气时要尤其注意此问题，否则可能发生爆炸。
最好配件和气瓶均漆上同一颜色的标志。
②安装调节器、配管等，要用绝对合适的。
如不合适，绝不能用力强求吻合，接合口不要放润滑油，不要焊接。
安装后，试接口，不漏气方可使用。
③保持阀门清洁，防止砂砾、秽物或污水等侵入阀门套管，引起漏气。
清理时，由有经验的人慢慢开阀门，排出少量气冲走污物，操作人员应稍远离气瓶阀门。
④开阀门时，应徐徐进行；关闭阀门时，以能将气体截止流出就可以，适可而止，不要过度用力。
⑤易燃气体之气瓶，经压力调节器后，应装单向阀门，防止回火。
⑥气瓶不要和电器电线接触，以免发生电弧，使瓶内气体受热发生危险。
如使用乙炔气焊接或割切金属，要使气瓶远离火源及熔渣。
⑦点火前，要确保空气排尽，不发生回火才可以点火。
为此，用试管收集气体试验，如为氢气，收集气体不爆炸后，才能点火。
使用乙炔焊枪，亦应放一会儿气，保证不混空气，才点燃焊枪。
⑧易燃气体或腐蚀气体，每次实验完毕，都应将与仪器联接管拆除，不要联接过夜。
⑨气瓶内的气体不能用尽，即输入气体压力表指压不应为零，否则，可能混入空气，将来再重装的气体工作时会发生危险。
⑩气瓶附近，必须有合适的灭火器，且工作场所通风良好。
( 6)特别注意及事故处理
①乙炔的铜盐、银盐是爆炸物，乙炔气及气瓶切勿与铜或含铜70%以上的合金接触，一切附件不能用这些金属。
②气瓶与仪器中间应有安全瓶，防止药物回吸入瓶中，发生危险。
③如发生回火或气瓶瓶身发热现象，应立即关掉气瓶阀门，将气瓶搬出室外空矿处，并将气瓶浸入冷水中，或浇以大量凉水，降低温度，将阀门徐徐打开，继续保持冷却至气体放完为止。
④乙炔、氢气、石油气是最危险的易燃气体。
⑤氧气虽然不是易燃物，但助燃性强，一定不能接触污物、有机物。
⑥使用腐蚀性气体，气瓶和附件都要勤检查，不用时，不要放在实验室中。
方便性：气瓶即要考虑其搬运更换的方便性，更要考虑到其就近挨着用气仪器，避免因管道过长流量与压力损失减少的原则。
根据你上面的平面图，需要用气的仪器应该有：原子吸收；原子莹光；气-质联用；离子色谱仪；所需的气体应该是：乙炔、氩气、氮气、氧气。
其中氩气、氮气是惰性气体、乙快是易燃性气体、氧气是助燃性气体。
