中心机房UPS增容和电源改造项目设备配置和技术要求
机房UPS配置技术要求

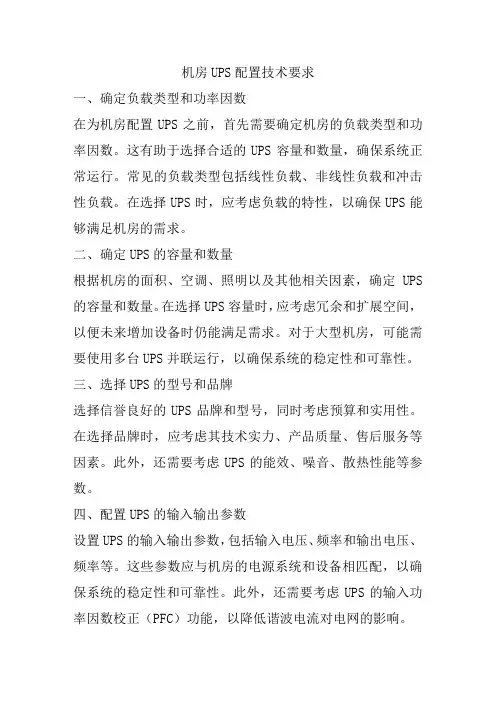

机房UPS配置技术要求一、确定负载类型和功率因数在为机房配置UPS之前，首先需要确定机房的负载类型和功率因数。
这有助于选择合适的UPS容量和数量，确保系统正常运行。
常见的负载类型包括线性负载、非线性负载和冲击性负载。
在选择UPS时，应考虑负载的特性，以确保UPS能够满足机房的需求。
二、确定UPS的容量和数量根据机房的面积、空调、照明以及其他相关因素，确定UPS 的容量和数量。
在选择UPS容量时，应考虑冗余和扩展空间，以便未来增加设备时仍能满足需求。
对于大型机房，可能需要使用多台UPS并联运行，以确保系统的稳定性和可靠性。
三、选择UPS的型号和品牌选择信誉良好的UPS品牌和型号，同时考虑预算和实用性。
在选择品牌时，应考虑其技术实力、产品质量、售后服务等因素。
此外，还需要考虑UPS的能效、噪音、散热性能等参数。
四、配置UPS的输入输出参数设置UPS的输入输出参数，包括输入电压、频率和输出电压、频率等。
这些参数应与机房的电源系统和设备相匹配，以确保系统的稳定性和可靠性。
此外，还需要考虑UPS的输入功率因数校正（PFC）功能，以降低谐波电流对电网的影响。
五、配置UPS的电池组根据实际情况，配置UPS的电池组，包括电池的类型、数量和寿命。
电池的类型应与UPS的要求相匹配，同时考虑电池的充电速度、容量和寿命等因素。
在配置电池组时，应考虑冗余和扩展空间，以便未来增加电池时仍能满足需求。
六、配置UPS的监控和管理系统建立UPS的监控和管理系统，确保设备的正常运行和故障及时发现。
监控系统应能够实时监测UPS的运行状态、电量使用情况、电池状态等信息，并具备报警功能。
同时，管理系统应具备远程监控和管理的功能，以便于管理员对UPS进行远程操作和维护。
七、确保UPS与现有设备的兼容性在选择UPS时，应确保其与现有设备具有良好的兼容性，避免不必要的问题。
例如，如果机房已有特定的电源插座和电缆规格，应选择与之兼容的UPS型号和规格。
一、UPS设备说明：

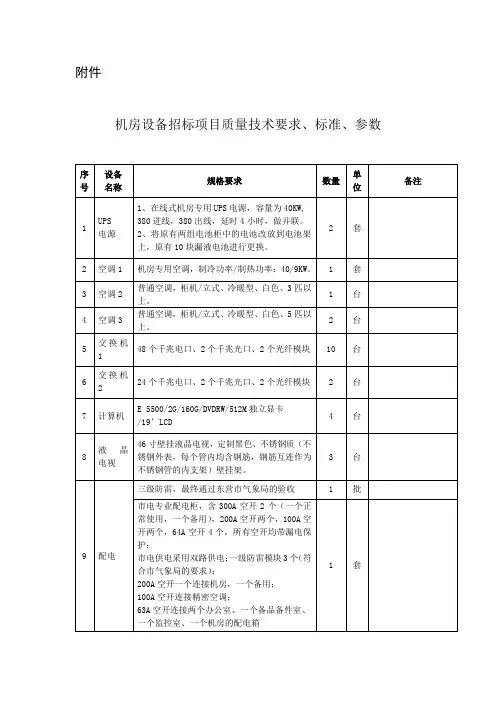

附件机房设备招标项目质量技术要求、标准、参数重要设备详细技术要求一、UPS设备说明：1、数量：40KVA UPS两台（1＋1并机运行），输出功率因数0.9,整机效率>96%；要求生产厂商提供国家认证报告。
2、UPS容量为40KVA，380V输入，380V输出，延时4个小时；3、主机技术及要求（1）产品要求A、纯在线式产品，保证长期连续运行，且输出电压、频率、谐波失真度等稳定精度在规定技术指标以内。
正常情况下由 380V 交流电供电，经整流器整流滤波为纯净直流电，由逆变器变换为稳频稳压交流电，通过静态开关向负载供电；当交流电或整流器发生故障时，逆变器利用蓄电池直流电能无间断地继续向负载提供优质可靠的交流电。
当交流电断电，负载由蓄电池供电后，如果交流电恢复供电，要求无间断转为UPS的正常工作方式。
当交流电断电，蓄电池放电至终止电压，对负载停止供电后，如果交流电恢复供电，要求UPS能自动重新启动，恢复到正常的工作状态。
B、内部应采用智能化控制系统进行控制信息处理，对蓄电池进行有效地管理。
C、要求 UPS 有大屏幕中文监控界面，具备智能监控接口，可传送工作状态及事故报警信号。
D、产品具备机房工程防雷性能，满足信息产业部D级防雷标准，混合波3KV/6KA。
E、应采用PFC功率矫正整流技术，输入功率因数>0.99F、配置手动维修旁路，保证实现不停电维护。
G、为满足将来发展需求，UPS可直接并联，在线扩容。
并机台数不小于6台。
H、可现实双母线工作方式，保证双电源负载的最大可靠性，投标方应阐明UPS如果进行双母线工作方式。
（2）详细性能及技术指标要求：4、电池指标及要求5、原有UPS电池柜改造将原有两组电池柜中的电池改放到电池架上，原有10块漏液电池（沈阳松下100ah12v）进行更换。
二、精密空调说明1、要求：制冷量/制热量：40/9KW,加湿量：10kg/h。
要求生产厂商提供生产许可证。
2、指标线符合工程需要；具备抗震措施。
UPS电源设备清单和配置要求
UPS电源设备清单和配置要求一、UPS电源设备
二、UPS电源技术参数
三、投标要求
1.所投产品要求是国内驰名商标或国际知名品牌
2.具有投标产品制造商的产品授权代理资格
3.提供厂家三年质量保证售后服务承诺函
4本地有厂家办事处售后服务点，随时响应服务
5.市区1小时内到位服务
四、UPS电源技术要求
工作方式：工频纯在线式
输出电压：220V
功率因数：0.95
直流电压：360V
过载能力：过载125% 10min,过载150% 1 min 转换时间：0ms
并机能力：支持四台并机数量
人机界面：大屏幕中文监控操作
五、蓄电池技术要求
1.铅酸免维护蓄电池，无需加水维护
2.必须和UPS主机同一品牌，延长使用寿命
3.国内驰名商标，三年免费质保
4.电池电压：12V
5.电池容量：100AH
六、电池柜要求
1.能承重800KG以上重量
2.和UPS主机保持颜色一致。
机房及UPS技术规范
机房场地组成
信息机房的组成应根据系统运行特点及设备具体要求确定，宜由主机房、辅助区、支持区等功能区组成。
主机房的使用面积应根据电子信息设备的数量、外形尺寸和布置方式确定，并预留今后业务发展需要的使用面积。在电子信息设备外形尺寸不完全掌握的情况下，按现行国家标准《电子信息系统机房设计规范》GB 50174 的要求执行。
e) 蓄电池室须采用防爆灯盘。
防雷与接地
信息机房的防雷和接地设计，应满足人身安全及电子信息系统正常运行的要求。设计应符合现行国家标准《建筑物防雷设计规范》GB 50057和《建筑物电子信息系统防雷技术规范》GB 50343的有关规定。
。
信息机房内的电子信息设备应进行等电位联结，等电位联结方式应根据电子信息设备易受干扰的频率及信息机房的等级和规模确定。
4.8 机房及UPS
信息机房建设要从实际应用出发，适度超前,应适应未来3～5 年企业信息化发展需求。
标准化原则
信息机房的建设应遵循相关技术标准和规范，以适应未来的信息业务发展、技术升级和设备增容
的需要。
安全可靠性原则
要从信息机房布局、结构设计、设备选型、日常维护等各个方面充分考虑安全与可靠性。关键设备采用硬件备份、冗余措施，避免出现单点故障。
主机房和辅助区，在电子信息设备停机时，在主操作员位置测量的噪声值应小于65dB(A)。
主机房内无线电干扰场强，在频率为0.15～1000MHz 时，主机房和辅助区内的无线电干扰场强不应大于126dB。
主机房和辅助区内磁场干扰环境场强不应大于800A/m。
在电子信息设备停机条件下，主机房地板表面垂直及水平向的振动加速度不应大于500mm/s2。
机房设备对UPS的要求
机房设备对UPS的要求
中心机房对UPS的要求如下:
①当市电正常时,UPS应能自动开机。
②UPS应具有软启动性能。
③UPS应该具备在市也不稳定或负载变化比较大的条件下正常运行的能力(不停电输出纯净的电压)。
④UPS的“平均无故障时间”(MIBF)应该大于或等于10000h。
⑤具有良好的自诊断、用户界面、通信功能。
⑥UPS机内静态旁路模块电路以及机外热备份机均应可靠,自动切换。
⑦具备外电警功能:当市电中断或超出规定范围(10%~-15%)时,能自动发出报警信号。
⑧外电停电后可继续工作一定时间(依系统需要而定)。
UPS技术要求
电池技术要求。
中心机房UPS电源及供配电系统升级技术参数
中心机房UPS电源及供配电系统升级技术参数UPS电源及供配电系统的升级是为了提高中心机房的电力供应可靠性和效率。
以下是一些常见的技术参数和要点：1.UPS电源参数：-输出容量：UPS电源的输出容量应根据中心机房的需求进行选择，并预留一定的余量以应对未来的扩展需求。
-输出电压：一般为220V或者380V，根据实际情况进行选择。
-输出频率：一般为50Hz或者60Hz，根据所在国家或地区的标准进行选择。
-转换时间：UPS电源的转换时间应尽可能地短，一般在2-10毫秒之间。
-并联扩展：UPS电源的设计要考虑到未来需要扩展的可能性，能够支持多个UPS电源并联工作，提高系统的冗余度。
2.供配电系统参数：-输入电压：供配电系统的输入电压要满足UPS电源的要求，一般为220V或者380V。
-输入电源数量：供配电系统的输入电源应采用双路供电，即两个独立的电源线路，以提高系统的冗余度和可靠性。
-输送功率：供配电系统的输送功率要根据中心机房的总负荷进行计算，并预留一定的余量，一般以kW为单位。
-断路器和保护装置：供配电系统应配备相应的断路器和保护装置，以保证系统运行的安全性和稳定性。
3.供电设备参数：-发电机组：中心机房常备发电机组，并能够在电网故障或者停电时提供备用电源。
发电机组的参数要满足中心机房的负荷需求，包括容量、输出功率和燃料消耗等。
-备用电池组：UPS电源的备用电池组是保证中心机房断电时能够维持一定时间运行的重要装置。
备用电池组的参数要根据中心机房的负荷需求进行计算，包括容量和电池寿命等。
4.监控与管理：-远程监控：UPS电源和供配电系统应支持远程监控和管理，可以通过网络或者云平台实现对系统状态的实时监测和远程控制。
-报警系统：UPS电源和供配电系统应具备报警功能，能够及时发出警报并提供相应的告警信息，以便及时采取相应的措施。
总之，中心机房的UPS电源及供配电系统的升级需要根据实际需求进行设计和选择，以提高系统的可靠性、效率和安全性，确保中心机房的正常运行。
(招标文件)XXX项目UPS技术要求
UPS及低压配电柜技术需求UPS技术要求一、概述XX项目各系统设备机房按A级机房标准进行设计，在调度中心地下一层设置一座专用双电源10/0.4KV变配电所，两路10KV电源分别从附近不同110KV或220KV变电站接引。
另外配置柴油发电机组作为市电后备电源。
变电所、柴油发电机组及机房照明设计在土建配套工程中实施，本工程仅负责机房UPS供电系统设计。
本工程电力专业负责各机房UPS电源系统设计，与其他各系统专业接口为：1、与土建配套工程供电系统接口为UPS机房电源进线柜进线开关上口，由土建配套引入两路电源至UPS机房电源进线柜。
电源进线柜及UPS输入输出配电柜由UPS电源系统设计。
2、与通信、信息、列调等各系统专业分界点为各系统设备电源列头柜进线开关上口。
3、与调度台之间的接口为调度台UPS电源配电箱出线开关下口，出线开关到调度台的连线由调度台配套实施。
4、与土建配套工程接地系统分界点为UPS机房接地端子箱接地端子排，接地端子箱及以上接地干线由土建配套工程实施。
二、UPS电源供电方案及主要设计原则1、为保障供电可靠，方便运营及管理，在调度指挥中心统一部署集中UPS电源系统，为调度系统机房、调度大厅调度台及各楼层弱电配线间设备提供不间断电源。
2、UPS电源供电范围本设计采用集中式UPS电源系统，为运营调度系统的信息系统、信号系统、通信系统等设备机房、调度大厅调度台及各楼层配线间设备提供不间断电源，共计约2400kW。
各UPS机房市电电源分别从本楼调度中心变电所不同低压母线接引两路电源。
3、UPS电源设置及运行方式根据调度中心建筑平面的布局，以及考虑UPS电源供电可靠性和安全性，为通信系统设置一套冗余式双总线输入/输出型UPS电源系统，由2组400kV A UPS组成2N结构，最大输出功率为400kV A，供通信电源使用；为信号系统设置一套冗余式双总线输入/输出型UPS电源系统，由2组600kV A UPS 组成2N结构，最大输出功率为6000kV A。
数据中心机房设备对UPS供电系统的技术要求
(六)"双电源输入"IT设备的调控原理如图2所示，正常工作时，来自输入电源1和输人电源2的两路50Hz、220Vac的电源被分别馈送到“双电源输入”服务器内部的两套直流开关电源模块1和2的输入端上。
在这里，两路交流电源分别经各自的带功率因数校正(PFC)功能的高频开关电源进行AC/DC变换处理后被变换成两路直流稳压电源Vdc-l和Vdc一2(注:因各厂家的设计思路不同，常见的Vdc的值有两种:分别为48V或24V)。
这样的两路直流稳压电源Vdc-l和Vdc-2，分别经由具有共阴极的二极管Dl和D2所构成的共模驱动电路，向服务器中的DC/DC变换器供电。
在这里，服务器中的各控制部件所需的各种直流辅助电源均由这样的48Vdc/24Vdc直流电源再经DC/DC变换器进行处理，就可获得。
从理论上讲，当这种服务器的两路交流输入电源均正常工作时，由上述的两路直流电源供电模块来共同承担服务器所需的负载电流。
1、可供选用的"双电源输入"IT设备在目前市场销售的IT设备中，我们可能会遇到如下两种产品:(l)负载均流型的"双电源输入"IT设备对于这种"双电源输入"的IT设备而言，由于在它的两路直流稳压电源Vdc-l和Vdc-2之间配置有"自动均流"调控电路，正常工作时，由这两路直流电源来平均地分担后接的负载电流，因此，这种具有双电源输入特性的两套直流电源供电模块具有自动均衡带载特性。
在这种"双电源输入"IT设备的运行中，如果遇到其中的一套直流电源供电模块的交流输人电源因故障出现"停电尸闪断"故障时，由另一套直流电源供电模块来继续承担全部负载电流，从而确保这台lT设备能不间断地工常运行。
在此条件下，为确保此电源模块不会因负载量扩大而使温度升高中所配置的调速风扇的转速将会自动加快，以便带走更多的热量，从而确保安全运行。
