沉淀过程pH值对铈锆复合氧化物结构与性能的影响

合集下载

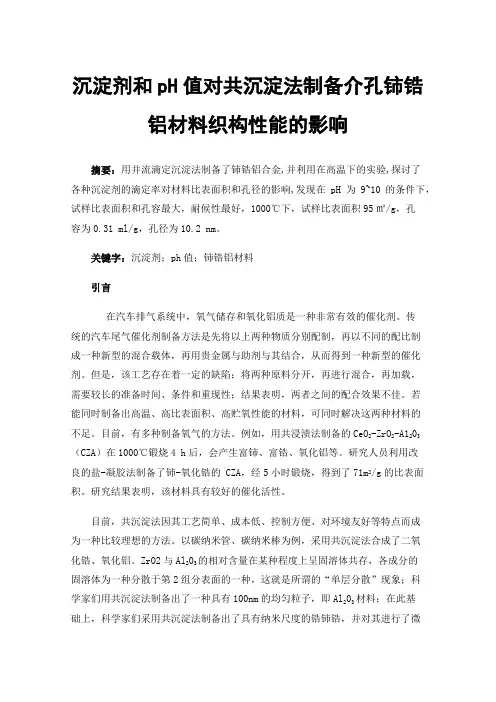

沉淀剂和pH值对共沉淀法制备介孔铈锆铝材料织构性能的影响

沉淀剂和pH值对共沉淀法制备介孔铈锆铝材料织构性能的影响摘要：用并流滴定沉淀法制备了铈锆铝合金,并利用在高温下的实验,探讨了各种沉淀剂的滴定率对材料比表面积和孔径的影响,发现在 pH为9~10的条件下，试样比表面积和孔容最大，耐候性最好，1000℃下，试样比表面积95㎡/g，孔容为0.31 ml/g，孔径为10.2 nm。

关键字：沉淀剂；ph值；铈锆铝材料引言在汽车排气系统中，氧气储存和氧化铝质是一种非常有效的催化剂。

传统的汽车尾气催化剂制备方法是先将以上两种物质分别配制，再以不同的配比制成一种新型的混合载体，再用贵金属与助剂与其结合，从而得到一种新型的催化剂。

但是，该工艺存在着一定的缺陷：将两种原料分开，再进行混合，再加载，需要较长的准备时间、条件和重现性；结果表明，两者之间的配合效果不佳。

若能同时制备出高温、高比表面积、高贮氧性能的材料，可同时解决这两种材料的不足。

目前，有多种制备氧气的方法。

例如，用共浸渍法制备的CeO2-ZrO2-A1203（CZA）在1000℃锻烧4 h后，会产生富铈、富锆、氧化铝等。

研究人员利用改良的盐-凝胶法制备了铈-氧化锆的 CZA，经5小时锻烧，得到了71m2/g的比表面积。

研究结果表明，该材料具有较好的催化活性。

目前，共沉淀法因其工艺简单、成本低、控制方便、对环境友好等特点而成为一种比较理想的方法。

以碳纳米管、碳纳米棒为例，采用共沉淀法合成了二氧化锆、氧化铝。

ZrO2与Al203的相对含量在某种程度上呈固溶体共存，各成分的固溶体为一种分散于第2组分表面的一种，这就是所谓的“单层分散”现象；科学家们用共沉淀法制备出了一种具有100nm的均匀粒子，即Al203材料；在此基础上，科学家们采用共沉淀法制备出了具有纳米尺度的锆铈锆，并对其进行了微细颗粒的调控。

可见，共沉淀法是一种非常适合于制备各种物质的方法，它能使各个组分迅速、均匀地沉淀。

不同的生产工艺条件会使所制得的物料特性发生很大的变化，也就是说，可以通过改变生产工艺来生产出不同属性的物料。

沉淀pH值对TiO_2-SiO_2负载催化剂催化还原NO性能的影响

沉淀pH值对TiO_2-SiO_2负载催化剂催化还原NO性能的影响罗河;黄妍;童志权;罗晶;夏斌【期刊名称】《化工进展》【年(卷),期】2010(029)002【摘要】采用共沉淀法,在不同pH值下制备了3种TiO_2-SiO_2(TS)复合氧化物,采用BET、XRD、NH_3-TPD和FTIR等方法对样品进行了表彳正;并以3种TS为载体,负载CuO、Cr_2O_3和CeO_2活性组分,考察了不同Cu-Cr-Ce/TS催化剂在140～220℃NH_3选择性催化还原NO的性能.结果表明,以pH值10～11的TS载体制备的Cu-Cr-Ce/TS催化剂具有最优的低温活性,这是由于该载体具有较大的比表面积和更多弱酸中心,能吸附大量易于与NO反应的氨.【总页数】5页(P255-259)【作者】罗河;黄妍;童志权;罗晶;夏斌【作者单位】湘潭大学环境工程系,湖南,湘潭,411105;湘潭大学环境工程系,湖南,湘潭,411105;湘潭大学环境工程系,湖南,湘潭,411105;湘潭大学环境工程系,湖南,湘潭,411105;湘潭大学环境工程系,湖南,湘潭,411105【正文语种】中文【中图分类】X511【相关文献】1.负载型V2O5/TiO2催化剂表面分散状态和性质对氨选择性催化还原NO性能的影响 [J], 唐富顺; 庄柯; 杨芳; 杨利利; 许波连; 邱金恒; 范以宁2.负载型V_2O_5/TiO_2催化剂表面分散状态和性质对氨选择性催化还原NO性能的影响（英文） [J], 唐富顺; 庄柯; 杨芳; 杨利利; 许波连; 邱金恒; 范以宁3.沉淀#度及pH值对Cu-Zn-Al-Mg甲醇合成催化剂性能的影响 [J], 周菊发;郑天平;孙晨;张可羡;蔡洪城;贺安平;蒋莉萍;钟红;赵安民4.沉积-沉淀体系pH值对Ag-ZrO_(2)-石墨烯催化剂性能的影响 [J], 孙康哲;周锦霞5.TiO_2-SiO_2复合氧化物载体的pH值和焙烧温度对催化剂的辛烷异构化性能的影响 [J], 李秀敏;穆金城;刘速;于海峰;陈明鸽因版权原因，仅展示原文概要，查看原文内容请购买。

钕掺杂对铈锆复合氧化物储氧性能的影响

２０第４第４年４期０卷９月
中国科技论文在线
ＳｉｎｅａｅｌｅｃｃｐｐｒｉｅＯｎｎ
ＶＪＮ．ｏ４Ｏ．４
Ａｐ．０９ｒ２０
钕掺杂对铈锆复合氧化物储氧性能的影响
翁端，王蕾，吴晓东，吴筱笛
（清华大学材料科学与工程系先进材料教育部重点实验室，北京１０８）００４
０引
言
性能，另一方面还可改善其抗热老化能力，因此
ＣＯ－ｒ２ｅ２Ｏ复合氧化物得到了广泛研究和应用ＪＺ。研究表明，在富锆的复合氧化物中，单位铈的储氧量可维持
在较高水平。ＪＺＯ的常温稳定晶相为四方相结构，ｒ２大量Ｚ４ｒ的掺
ｅａｕｔｄｕｄｒｏｄｎｍｉｎｄｓａｃｃｎｉｏｔ０ ℃ ．ｅｉｓｒｉｎｏＮｄｉｔｈｅＣＺｌｔｃａｓｓｅｄｆｒａｉｎｏｖｌａｅｎｅｂｔｙａｃａｔｔｏｄｔｎａ５０ｈｉｉｈＴｎｅｔｏｆｎｏｔａｔｅｃｕｅｔｉｈｅｏｍｔｏｆｈｒｍｌａｔｅｌａｓｔｈｔｅｃｙｓｌｔｃ，ｅｄｏｔｅｐａｅｔａｓｔｏｆｏｔｔａｏａｔｃｕｅｔｓｕｏｃｂｃｏｅＴｅｐｏｒｏｎｇａｏｎｏＮｄｉｈｓｒｎｉｎｒｍｅｒｇｎｌｒｔｒｏｐｅｄｕｉｎ．ｉｓｕｈｒｐｄｐｉｍｕｔｆｅｎｒｄｃｓｍｏｅＣｅ＋ｉｂｔｔｅｆｅｈａｄａｅａｐｅｗｈｃｒｍｏｅｔｅＯＳｏＣＺ．ｉｔｏｕｅｒ３ｎｏｈｈｌｓｎｇｄｓｍｌｓｉｈｐｏｔｓｈＣｆ

不同沉淀剂对Ce0.65Zr0.35O2复合氧化物性能的影响

中图分类号：６２４０１．文献标示码：Ａ
ＣＯ因其能快速进行２ｅ２Ｃ２３＋１２２ｅ２ＣＯｅ０／０氧化还原循环而具有独特的储放氧性能，ｅ基ＣＯ储氧材料在机动车尾气催化净化三效催化剂和甲烷催化燃烧 ¨ 过程中被广泛应用，ＣＯｅ还能有
文章编号：０４１５（０７０－５－１０－６６２０）６０７０６４
ｏ不同沉淀剂对ｅ６５Ｚｒ３５０Ｃｏ２复合氧化物性能的影响
．．
谬文浩赵明余全伟蔡黎龚茂初，，，，，陈耀强
（．１成都市产品质量监督检验所，四川成都６０４；１０１
２四川大学化学学院，．四川成都６０６）１０４
摘要：本文选用不同沉淀剂，用共沉淀法制备了稀土储氧材料ｃ。ｅ
．
ＺｒｏＯ：复合氧化物，用不同沉淀剂制备对出的氧化物样品进行了ＸＲＢＴ，ＳＤ，ＥＯＣ和Ｈ：Ｐ的测试和分析。结果表明，一ＴＲ用不同沉淀剂制备出的氧化
收稿日期：０７３－２修回日期：０７５２２０４０；４２０－－８０
为Ｉ — ａ以（Ｈ）Ｃ为沉淀剂制得样品记为，ＮＯＩＩ—ａ以Ｎ・，ＨＨＯ和（Ｈ）Ｃ３的混合溶液为ＮＯ
还原能力。
１实验部分
１１储氧材料的制备．
相氧的扩散，使其具有更高的储氧量，所形成的

共沉淀水热回流法中pH值对合成铈锆储氧材料的影响

共沉淀水热回流法中p H 值对合成铈锆储氧材料的影响x郑勇、蔡国辉\郑瑛〃，肖益鸿\江莉龙1(1.福州大学化肥催化剂国家：C 程研究中心，福州350002;2.福建师范大学材料科学尊|程学院*橋州350Q 07)摘要：研究采用共沉淀水热回流法，在聚四氟乙烯反应器中合成系列铈锆固溶体储氧材料丨研究水热回流时的p H 值对合成铈锆固溶体储氧材料的影响。

用X R D 、低温N 2吸附-脱附和H 2-T P R 等手段对合成样品的物化性能进行表征，结果表明，在研究的p H 值范围内，控制水热回流时溶液的p H 值为11时，合成铈锆固溶体的性能最佳，经600 °C 焙烧5 h 后，其比表面积最高可达91.1 m V g ，孔半径集中分布在3.9 n m 左右，总孔体积为 0.22 cm 'V g ;且其具有最低的还原温度，储氧量为309 pm ol /g 。

此外，经1 100 °C 焙烧5 h 后仍无晶相分离现象，说明其具有良好的热稳定性能s 关键词：铈锆储氧材料；制备；回流法中图分类号：T G 146.4文献标识码：AD O I ： 10.3969/j .issn . 1001-9731.2017.07.01707088____________________________________^^^_______#_____________________2017 年第 7 期（48)卷文章编号：1001—9731 (2017)07-07088-05〇引言氧化铈具有独特的快速价态调变性质，在汽车尾气净化三效催化剂（T W C )中作为储氧材料，能起到释放氧和储存氧的作用，使T W C 催化剂获得较宽的空燃比操作窗口和较好的起燃特性^3。

但纯氧化铈热稳定性不高和低温下不易被还原，因此Ce 02通常应用于一些低排放标准的T W C 催化剂中[2];与纯的Ce 〇2 相比，Ce 02-Z r 02复合氧化物能更容易地在中温条件下放出大量的氧物种，甚至对于B 烧结的样品也具有这种能力[3] 因为在Ce 02-Z r 02复合氧化物中，Z r 02 能修饰氧化铈中的氧亚晶格，产生缺陷结构，提高了晶格中可移动的氧原f ，使其能在中温条件下释放出氧。

pH值对共沉淀制备的LiCo1／3Ni1／3Mn1／3Oz结构与电化学性能的影响

交流阻抗、充放电测试仪测试了Ｐ值对材料结构和Ｈ
电化学性能的影响。结果表明在ｐＨ一１１条件下合成的材料的层状结构特征和结晶度较好；Ｈ值对材料颗ｐ粒的大小没有显著的影响，有材料的粒径均在Ｏ３所．
ｍｏ／ＯＨ溶液。在高速搅拌的条件下将两种溶液ｌＬＮａ同时滴入容器中，制碱加入量，控用氨水调节容器内反
应物的ｐ值，个过程控制温度在４＂０Ｈ整５￣５ ℃之间，制文献标识码：Ａ得不同ｐ值的Ｎｉ。ｏ／Ｍｎ／（ＨｌＣｌ／。ＯＨ）。２共沉淀前驱
将制得的样品与乙炔黑、四氟乙烯（ＴＥ以聚ＰＦ）
８１５的质量比混合，水乙醇为分散剂，５；Ｏ：无用超声波清洗器振荡１ｍｉ其分散均匀，成面积约０５０ｎ使制．
气）得到目标产物，品冷却后取出研磨备用。，样
２２物相分析及表征．
样品的结构由荷兰ＰｉｐＰｒＰｏＰｏＭＰｈｌｓＸ’ ｅｔｒｒＤｉ粉末Ｘ射线衍射仪测试（ｏ靶，ＣＫａ辐射，电压管４ｋ管电流４ｍＡ）用Ｐｉｐ－０ＥＥ环境扫０Ｖ，０；ｈｌｓｉＸＬ３ＳＭ描电子显微境测试材料的表面形貌，试前样品进行测表面喷金处理；美国ＮＩＯＬＴ公司ＮＩＯＬＴ６用ＣＥＣＥ５０

pH值对阳极电沉积Mn-Mo氧化物结构与性能的影响

pH值对阳极电沉积Mn-Mo氧化物结构与性能的影响史艳华;赵杉林;梁平;王玲;关学雷【摘要】By correction to the thermodynamic calculation based on E0‐pH diagram of MnSO4‐SO2 -4 ‐H2 O plating system ,effective pH value range for anodic electrodeposition of M nO 2 phase structure materials got clear ,at 363K ,with Mn2+ concentration 0 .2mol · dm -3 .The influence law of the pH values was also obtained based on the characterization of the oxide structure and test of its electro‐chemical performance .The results show that pH value in the 0 .33‐3 .4 range ,with its increase and accordingly the conducive to the effective deposition of MnO2 type Mn‐Mo oxide .However ,although with pH value increasing ,deposition efficiency improves ,the coating quality gets degraded ,especially making the electrocatalytic performance of the oxide obviously deteriorated .It also shows that with pH value of plating solution 0 .5 ,obtained Mn‐Mo oxide has excellent coating quality and high electro‐catalytic activity .The reason is closely related to competition in oxygen evolution reaction during the preparation of the oxide .When pH value is small ,oxygen evolution reaction competition causes the solid‐liquid interfacestirring ,the dendritic grow th of oxide gets inhabited and the diffusion layer gets thinning ,w hich promotes the nucleation of oxide on the electrode micro‐surface and makes grain re‐fined ,so as to improves the electrocatalytic performance of oxide .%通过热力学计算修正的M nSO4‐SO2－4‐H2 O镀液体系平衡电势E0‐pH图，明确了363K和 M n2＋浓度0．2mol · dm －3时M nO2物相结构材料阳极电沉积有效pH值范围，通过对氧化物结构表征及电化学性能测试获得了pH值的影响规律。

铈锆铝复合氧化物及其三效催化性能研究

铈锆铝复合氧化物及其三效催化性能研究众所周知，汽油车尾气是造成环境污染的主要来源之一。

三效催化转化可以去除机动车尾气中的NOx，CO和碳氢化合物（HC），而成为一种有效的方法。

但汽车尾气净化过程中所用的储氧材料---铺锆固溶体在高温下比表面积迅速降低导致其催化活性大大减弱，铈锆固溶体中掺杂氧化铝提高热稳定性是因为氧化铝起到扩散壁垒的作用。

因此，本文通过共沉淀法制备了一系列铈锆铝复合氧化物,以提高铈锆固溶体高温下的催化性能。

高温还原处理样品后伴随着中温氧化处理（ro）可以显著提高铈锆基复合氧化物的低温氧化还原能力，我们对合成的铈锆固溶体和铈锆铝复合氧化物先进行高温还原处理，然后再进行中温氧化处理，并用化学还原方法在合成的铈锆固溶体和铈锆铝复合氧化物上负载Pd质量分数为1%。

本论文利用粉末X射线衍射（XRD），N2吸脱附，X射线吸收精细结构（XAFS），动态储氧性能测定（DOSC），静态储氧性能测试（TOSC），程序升温还原（H2-TPR）等实验手段，系统研究了高温还原-中温氧化对载体及其负载Pd催化剂的织构-结构，氧化还原性能，储放氧性能，热稳定性和催化剂三效催化性能的影响和规律。

得出的主要结论如下：在高温空气处理下，铈锆固溶体新鲜样品和老化样品主要有t-Ce0.5Zr0.5O2相组成，而铈锆铝复合氧化物的新鲜样品和老化样品主要两相组成：少量的γ-Al2O3相或者δ-Al2O3和主要的t-Ce0.5Zr0.5O2相。

然而，在还原高温处理条件下，产生一个完全不同的烧绿石相。

k-CeZrO4相的出现是将烧绿石相氧化，k-CeZrO4相不仅可以在铈锆固溶体中出现，也在铈锆铝复合氧化物中出现。

在铈锆固溶体掺杂氧化铝可以显著提高高温热稳定性，铈锆固溶体和铈锆铝复合氧化物拥有良好的低温氧化还原性能和高的动态储氧量和总储氧量归因于颗粒表面富集Ce3+，这通过XANFS表征可以看到，表面富集的Ce3+是通过高温还原-中温氧化处理获得的。

沉积-沉淀体系pH值对Ag-ZrO2-石墨烯催化剂性能的影响

第50卷第10期辽宁化工 Vol.50，No. 10 2021年10月 Liaoning Chemical Industry October，2021基金项目：国家自然科学基金面上项目（项目编号：21975035）；辽宁省高等学校创新人才支持计划（2020）。

收稿日期：2021-08-01沉积-沉淀体系pH 值对Ag -ZrO 2-石墨烯催化剂性能的影响孙康哲1，周锦霞2*（1. 大连市24中学，辽宁大连 116001； 2. 大连大学环境与化学工程学院，辽宁大连 116622）摘要：沉积-沉淀法是合成催化剂的重要方法。

结合TEM、XRD 和ICP 表征技术，研究了沉淀体系的pH 值变化情况对以Ag 为加氢活性组分、以ZrO 2为载体、以氧化石墨烯（GO）为结构助剂的催化剂结构和性能的影响规律。

ICP 分析结果显示，在Ag +，Zr 4+和GO 共存的沉淀体系，随着pH 值增加先沉淀Zr 4+（从pH=2开始，到pH=5结束），后沉淀Ag +（从pH=5开始，到pH=12结束）。

当采用逐渐增加沉淀体系pH 值（从1到12）方法时，Zr 4+和Ag +依次沉积在GO 表面，所合成的催化剂获得大比表面积，Ag 和Zr 组分互相掺杂、高度分散，在催化乙酰丙酸（LA）加氢制备γ-戊内酯（GVL）反应中获得很高转化率。

而当采用沉淀体系pH 值恒定在12的方法，大量的Zr 4+和Ag +快速沉淀，形成大颗粒，且没有充分附着在GO 表面，所制备的催化剂比表面积小，LA 转化率低。

研究结果表明，沉淀体系pH 值变化规律对催化剂的形貌和催化性能有重要影响。

关键词：沉积-沉淀；pH 值；Ag；ZrO 2；氧化石墨烯；乙酰丙酸；γ-戊内酯中图分类号：TQ426.68 文献标识码： A 文章编号： 1004-0935（2021）10-1440-06化石能源的不可再生性及其大量使用所导致的环境污染问题促使人们积极开发可再生能源。

氧化铈ph值-概述说明以及解释

氧化铈ph值-概述说明以及解释1.引言1.1 概述氧化铈是一种重要的金属氧化物，具有广泛的应用领域，如催化剂、固体氧化物燃料电池、陶瓷材料等。

在不同的pH值下，氧化铈表现出不同的化学性质和应用行为，因此对其pH值的研究具有重要意义。

本文将探讨氧化铈在不同pH值下的应用及pH值对其性质的影响机制，以期为相关领域的研究提供参考和启发。

【结束】"1.2 文章结构"部分的内容可以包括以下内容：本文将分为引言、正文和结论三个部分。

在引言部分，将对氧化铈的ph值进行简要的概述，介绍文章的结构和目的。

在正文部分，将分别探讨氧化铈的性质、在不同ph值下的应用以及ph值对氧化铈的影响机制。

在结论部分，将总结氧化铈ph值的重要性，展望未来的研究方向，并给出结论。

通过这样的结构安排，读者可以系统地了解氧化铈ph值的相关知识，深入理解其在不同场景下的应用和影响机制，并对未来的研究方向有所启发和思考。

1.3 目的本文旨在深入探讨氧化铈在不同ph值下的应用及其影响机制，以及分析ph值对氧化铈性质的重要影响。

通过对氧化铈的ph值相关研究进行总结和归纳，希望可以为相关领域的研究和应用提供一定的参考和指导。

同时，也希望通过本文的撰写，使读者对氧化铈的ph值有更全面和深入的了解，促进进一步的研究和应用。

2.正文2.1 氧化铈的性质氧化铈是一种常见的氧化物，化学式为CeO2。

它具有许多独特的性质，使其在各种领域得到广泛应用。

首先，氧化铈是一种具有良好氧化还原能力的氧化物。

由于铈具有可调节的氧化态，氧化铈可以在不同氧分压条件下进行氧化还原反应。

这使得氧化铈在催化剂和氧化剂等方面具有重要的应用价值。

其次，氧化铈具有优良的导电性和热导率。

这使得氧化铈在固体氧化物燃料电池等领域具有重要的应用。

其高导电性和热导率使得氧化铈可以在电解质和电极材料中起到关键作用。

此外，氧化铈还具有良好的稳定性和化学惰性。

在高温和腐蚀性环境下，氧化铈往往可以保持其结构和性质不变，这使得其在陶瓷、涂料和玻璃等方面具有重要应用。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

催化剂表面积和孔结构的测定在Ｑｕｎａｈｏａｔｃｒｍｅ公司ＮＯＶ４０Ｅ快速比表面及孔径分布测定仪上进行。采用液Ａ２０
氮温度（７）Ｎ吸附法测定表面积和孔径分布。品在７下ｚＫ样５３７Ｋ温度下抽气预处理至压力小于１Ｐ。Ｏａ测定方法为静
仅使ｃ０作为结构助剂、电子助剂和共催化剂，ｅ２在催化领
域得到了广泛的应用口；而且还赋予Ｃ０具有释放氧及存ｅ２
机械搅拌下进行２ｈ，近沸条件下进行老化回流２，后在４ｈ
抽滤洗涤，得到的滤饼于３３３３Ｋ下分别干燥１３，９２和３ｈ，
附、Ｒｍａａｎ光谱、ＵＶ－ｓ漫反射光谱等方法对沉淀过程ｐＶｉＨ值对铈锆复合氧化物结构及储氧性能的影响进行了研究。结果表明，沉淀过程ｐ值不同，Ｈ将导致铈锆复合氧化物的组成产生波动，而影响样品的晶相进组成、缺陷性质、晶程度和孔结构性质。控制沉淀ｐ值为１．～ｌ．，可消除Ｓ的影响，结ＨＯ５１０ｉ改善铈锆复合氧化物的孔结构，提高相均匀性，提高缺陷浓度，降低结晶度，而可提高样品的储氧性能。从关键词加热回流老化；共沉淀；铈锆复合氧化物；ｐＨ值；拉曼光谱；紫外一可见漫反射光谱
收稿日期：２０ —７０．订日期：２０ —０１０６０－６修０６１ —８
化学吸附（ｅｕｅｈｍｏｐｏ）Ｏ— ｌｅｓｒｔｎ的方法测定。ＰｓＣｉ样品装填量
态法，采用ＢＴ法计算比表面积，采用ＢＨ法分析脱附支ＥＪ数据计算孔分布。
１２２储氧能力的测定．．
微观相结构变化较为敏感［】紫外一见漫反射光谱（Ｖ５，～可Ｕ－
Ｖｓ可提供中心金属离子与配体间的电荷转移信息，映样ｉ）反
沉淀过程ｐ值对铈锆复合氧化物结构与性能的影响Ｈ
詹瑛瑛，国辉，肖益鸿，起，可镁蔡郑魏
福州大学化肥催化剂国家工程研究中心，福建福州３００５０２
摘
要采用加热回流老化技术制备了系列组成为０６ｅ一．ＺＯ．ＣＯｚ０４ｒ２的铈锆复合氧化物，通过Ｎｚ物理吸
１实验部分
１１样品的制备．
采用共沉淀法，在室温条件下用蠕动泵将已配制好一定浓度的铈锆硝酸盐混合溶液（ｅ：ｒＣＺ＝３：）２加入到一定浓度的氨水中，分别控制沉淀ｐ值在所需的不同范围约为９０Ｈ．，９３．，．～１，１．～１．～９５９７Ｏ０５１和１～１．，应在激烈的１１５反
样品的储氧能力（Ｃ测定在美国Ｍｉｏｔｃ司产ＯＳ）ｃｍｅｒ公ｒｉ的Ａｕｏｈｍ２１ｔＣｅ９０自动催化剂表征系统上进行，采用氧脉冲
品表面信息，］故本论文在共沉淀法基础上，次采用加热首
回流技术制备组成为０６Ｅ２０４ｒ￣的铈锆复合氧化物，．ＣＯ —．ＺＯ采用拉曼光谱和ｕｖ＿ｓＶｉ漫反射光谱来表征沉淀ｐ值对结Ｈ构的影响，阐明各样品间储氧性能的差异所在。
文献标识码：Ａ文章编号：１０ —５３２０）０２６ —５０００９（０７１—０４０
中图分类号：６７３０５．
引言
ＣＯｅ品格中具有大量可移动的（，当在缺氧条件下）２失去一个氧，留下一个氧空位时，形成亚氧化物种（ｅ２）Ｃ０；当亚氧化物种（ｅ２）ＣＯ暴露于氧化气氛时很容易与氧结合再形成ＣＯ。］这种独特的快速价态调变性质，ｅｌ，＿】不
构，提高品格氧的扩散速率，改善ＣＯｅｅ的热稳定性。大量的研究表明，当Ｚ０２ｃ０２成复合氧化物时，ｒ２是提ｒ与ｅ形ｚＯ高ＣＯｚｅ的热稳定性和储氧能力最有效的助剂［。基于目前３］为止还未见利用加热回流老化制备铈锆复合氧化物的文献报道［，同时拉曼光谱能提供许多简正振动的对称性信息，４］对
维普资讯
第２卷，１期７第Ｏ
２０７年１０月０
光
谱
学
与
光
谱
分
析
Ｖ１２，ｏ１，ｐ０４２６ｏ．７Ｎ．０ｐ２６—０８
Ｏｃｏｅ，２０ｔｂｒ０７
Ｓｅｔｏｃｐｎｐｃｒ１ｐｃｒｓｏｙａｄＳｅｔａａｙｉＡｎｌｓｓ
８３Ｋ下焙烧４ｈ分别制得代号为ｐ１ｐ２Ｈ３Ｈ７，Ｈ，Ｈ，ｐ，ｐ
储氧的特性，使之成为汽车尾气三效催化剂（ＷＣ）Ｔ的重要组成。由于纯ＣＯｅｅ热稳定性较差，在高温下容易发生烧结，
颗粒长大，比表面减小，导致催化剂失活［，因此如何提易３］
４ｐ５的铈锆复合氧化物样品。，Ｈ
１２测试与表征 பைடு நூலகம்．１２１物理性质表征．．
高０２的热稳定性和储氧能力（Ｃ）ＯＳ，成为了开发高性能ＣＯｚｅ基催化剂的研究重点。除了可从ＣＯｅｅ的制备方法上着
手改善其性质外，还可通过金属离子掺杂，改善催化剂的结
