古今海--注水系统优化设计新课件2014.5 (2)
合集下载
油田注水工程PPT学习教案
第27页/共175页
第二节 注水评价
在确定天然水驱的存在和强度，以及确定是否 需要进行人工补充注水这些问题时，对油藏的几何 形状和过去的油藏动态进行分析常是很重要的。如 果肯定天然水驱很强，可能就无需注水了。构造特 征，如断层、或地层特征，如砂岩尖灭，以及其它 非渗透性遮挡层，通常都会影响这些决策。一个本 来在其它方面都适合注水的油藏，可能因断层高度 发育而使任何一项注水方案在经济上都无吸引力。
第21页/共175页
第一节 注水油藏工程
吸水能力定义为注水井和生产井间每单位压 差下的注水量。溶解气驱已衰竭的油藏进行注水 的早期，油层的吸水能力会急剧的下降（图1-7）。 孔隙充满之后，吸水能力的变化取决于流度比。
M=l，吸水能力不变，M>1，吸水能力增大； M<1，吸水能力减小。
第22页/共175页
注采井布置如图1-4、图1-5所 示。在实际的注采井布置中， 也经常采用油藏边缘注水和油 藏构造顶部注水的方法。
第9页/共175页
第一节 注水油藏工程
图1-4 注采井网(I)
图1-5 注采井网(Ⅱ )
第10页/共175页
第一节 注水油藏工程
三、油藏非均质性 油藏的特性，诸如渗透率、孔隙度、孔隙大
第一节 注水油藏工程
图1-7 径向系统注水指数变化图
第23页/共175页
第二节 注水评价
一、注水或注水保持压力中的重要因素 在确定某一个油藏是否适合注水或注水保持压力时必
须考虑以下这些因素：1）油藏的几何形状；2）油藏岩性； 3）油藏深度；4）孔隙度；5）渗透率（大小及变异程 度）；6）油藏性质的连续性；7）流体饱和度高低及其 分布；8）流体性质和相对渗透率关系；9）实施注水的 最佳时机。
第二节 注水评价
在确定天然水驱的存在和强度，以及确定是否 需要进行人工补充注水这些问题时，对油藏的几何 形状和过去的油藏动态进行分析常是很重要的。如 果肯定天然水驱很强，可能就无需注水了。构造特 征，如断层、或地层特征，如砂岩尖灭，以及其它 非渗透性遮挡层，通常都会影响这些决策。一个本 来在其它方面都适合注水的油藏，可能因断层高度 发育而使任何一项注水方案在经济上都无吸引力。
第21页/共175页
第一节 注水油藏工程
吸水能力定义为注水井和生产井间每单位压 差下的注水量。溶解气驱已衰竭的油藏进行注水 的早期，油层的吸水能力会急剧的下降（图1-7）。 孔隙充满之后，吸水能力的变化取决于流度比。
M=l，吸水能力不变，M>1，吸水能力增大； M<1，吸水能力减小。
第22页/共175页
注采井布置如图1-4、图1-5所 示。在实际的注采井布置中， 也经常采用油藏边缘注水和油 藏构造顶部注水的方法。
第9页/共175页
第一节 注水油藏工程
图1-4 注采井网(I)
图1-5 注采井网(Ⅱ )
第10页/共175页
第一节 注水油藏工程
三、油藏非均质性 油藏的特性，诸如渗透率、孔隙度、孔隙大
第一节 注水油藏工程
图1-7 径向系统注水指数变化图
第23页/共175页
第二节 注水评价
一、注水或注水保持压力中的重要因素 在确定某一个油藏是否适合注水或注水保持压力时必
须考虑以下这些因素：1）油藏的几何形状；2）油藏岩性； 3）油藏深度；4）孔隙度；5）渗透率（大小及变异程 度）；6）油藏性质的连续性；7）流体饱和度高低及其 分布；8）流体性质和相对渗透率关系；9）实施注水的 最佳时机。
水循环与洋流修改ppt课件
降水量基本不变化，蒸发量逐渐增大，二者数量关系由降水量大于蒸发量最终变为降水量等于蒸发量。
（3）指出未来扎龙湿地水中含盐量的变化，并说明原因。（6分）
变化：水中含盐量逐渐增加。原因：河水不断为湿地带来盐分（矿物质）；随着湿地水分蒸发，盐分（矿物质）富集（最终饱和）。
16
四、河流的主要补给方式、水文、水系特征及开发利用
最大水汽容纳能力（饱和）
实际水汽含量
相对湿度
30℃
10
8
80％
25℃
8
8
100％
20℃
6
6（2个单位凝结）
100％
62
（2018.9湖北山东联考）回南天（简称回南）是对我国南方地区一种天气现象的称呼，通常指每年春天时，气温开始回暖而湿度开始回升的现象。这种天气返潮现象，一般出现在春季的二三月份。回答11～13题。11.“回南天”的产生原理是( )A.冷空气南下降温，导致空气中的水汽在物体上凝结形成水珠 B.暖湿空气北上遇冷空气而降温，导致空气中的水汽大量凝结形成水珠C.空气中的水汽含量过多过饱和状态，易在一些物体上凝结形成水珠 D.冷空气过后，暖湿气流使空气湿度加大，冰冷的物体表面遇到暖湿气流后形成水珠13.“回南天”常出现在春季而不是夏季，决定性因素是( )A.气温高低 B.水汽多少 C. 光照充足 D.气压变
54
寒流使气温降低，下冷上热，空气不能上升，降水少。
暖流使水温升高，蒸发加大，下热上冷，气流上升，降水多。
影响降水：暖流增温增湿，寒流降温减湿
55
气候
生物
航运
污染
寒暖流交汇或上升流
容易形成大渔场
56
57
气候
生物
航运
污染
（3）指出未来扎龙湿地水中含盐量的变化，并说明原因。（6分）
变化：水中含盐量逐渐增加。原因：河水不断为湿地带来盐分（矿物质）；随着湿地水分蒸发，盐分（矿物质）富集（最终饱和）。
16
四、河流的主要补给方式、水文、水系特征及开发利用
最大水汽容纳能力（饱和）
实际水汽含量
相对湿度
30℃
10
8
80％
25℃
8
8
100％
20℃
6
6（2个单位凝结）
100％
62
（2018.9湖北山东联考）回南天（简称回南）是对我国南方地区一种天气现象的称呼，通常指每年春天时，气温开始回暖而湿度开始回升的现象。这种天气返潮现象，一般出现在春季的二三月份。回答11～13题。11.“回南天”的产生原理是( )A.冷空气南下降温，导致空气中的水汽在物体上凝结形成水珠 B.暖湿空气北上遇冷空气而降温，导致空气中的水汽大量凝结形成水珠C.空气中的水汽含量过多过饱和状态，易在一些物体上凝结形成水珠 D.冷空气过后，暖湿气流使空气湿度加大，冰冷的物体表面遇到暖湿气流后形成水珠13.“回南天”常出现在春季而不是夏季，决定性因素是( )A.气温高低 B.水汽多少 C. 光照充足 D.气压变
54
寒流使气温降低，下冷上热，空气不能上升，降水少。
暖流使水温升高，蒸发加大，下热上冷，气流上升，降水多。
影响降水：暖流增温增湿，寒流降温减湿
55
气候
生物
航运
污染
寒暖流交汇或上升流
容易形成大渔场
56
57
气候
生物
航运
污染
精细注水PPT1讲解
精细注水
主要内容：
一、管柱设计理论及方法 二、长效分层注水技术及配套工具 三、采出水处理工艺技术 四、细分注水技术国内外前沿技术进展
一、管柱设计理论及方法
在油田注水工艺中，注水管柱是连接地面注水管网系统 和油层之间的通道。注水井管柱的组成包括油管、封隔器、 配水器、工作筒、缓冲器、循环凡尔、钢球与球座等井下工 具，根据现场生产的需要有选择的配套连接而组成不同的管 柱结构。 油管的主要作用是串联其他结构单元并形成流体通道； 封隔器的主要作用是用来分隔密封油层和保持管柱的稳定 性，实现分层注水； 工作筒在注水井管柱结构中，可与活动芯子配套使用，达 到分层配水的目的。
一、管柱设计理论及方法
注水管柱的温度效应计算如下。 当封隔器坐封以后，正常注水时会使管柱温度发生变化。若 温度升高，则引起管柱增长；若温度降低，则引起管柱缩短。由 于温度效应发生在整个管柱上，因此计算温度效应时须用油管柱 的平均温度：
式中 Ts——井口温度，℃ Tb——井底温度，℃。
一、管柱设计理论及方法
一、管柱设计理论及方法
其中,注水管柱上所产生的摩擦阻力hf=hf·ρ2·gπ·d2,在 y截面处引起的轴向应力σy2为:
一、管柱设计理论及方法
3. 注水管柱的周向应力σθ和径向 应力σr：
注水管柱的周向应力和径向应 力分布如图1-4所示,注水管柱所受内 压力P内作用在内半径为r的内表面 上;外压力P外作用在外半径为R的外 表面上,根据承受内外压力的厚壁圆 筒的通解有:
一、管柱设计理论及方法
表1-2 20＃钢注水管壁厚一览表 单位：mm
一、管柱设计理论及方法
表1-3 L485钢注水管壁厚一览表 单位：mm
一、管柱设计理论及方法
（六）注水管柱的腐蚀及选材 1. 注水过程中系统的腐蚀机理 注水的腐蚀危害是众所周知的，影响腐蚀的因
主要内容：
一、管柱设计理论及方法 二、长效分层注水技术及配套工具 三、采出水处理工艺技术 四、细分注水技术国内外前沿技术进展
一、管柱设计理论及方法
在油田注水工艺中，注水管柱是连接地面注水管网系统 和油层之间的通道。注水井管柱的组成包括油管、封隔器、 配水器、工作筒、缓冲器、循环凡尔、钢球与球座等井下工 具，根据现场生产的需要有选择的配套连接而组成不同的管 柱结构。 油管的主要作用是串联其他结构单元并形成流体通道； 封隔器的主要作用是用来分隔密封油层和保持管柱的稳定 性，实现分层注水； 工作筒在注水井管柱结构中，可与活动芯子配套使用，达 到分层配水的目的。
一、管柱设计理论及方法
注水管柱的温度效应计算如下。 当封隔器坐封以后，正常注水时会使管柱温度发生变化。若 温度升高，则引起管柱增长；若温度降低，则引起管柱缩短。由 于温度效应发生在整个管柱上，因此计算温度效应时须用油管柱 的平均温度：
式中 Ts——井口温度，℃ Tb——井底温度，℃。
一、管柱设计理论及方法
一、管柱设计理论及方法
其中,注水管柱上所产生的摩擦阻力hf=hf·ρ2·gπ·d2,在 y截面处引起的轴向应力σy2为:
一、管柱设计理论及方法
3. 注水管柱的周向应力σθ和径向 应力σr：
注水管柱的周向应力和径向应 力分布如图1-4所示,注水管柱所受内 压力P内作用在内半径为r的内表面 上;外压力P外作用在外半径为R的外 表面上,根据承受内外压力的厚壁圆 筒的通解有:
一、管柱设计理论及方法
表1-2 20＃钢注水管壁厚一览表 单位：mm
一、管柱设计理论及方法
表1-3 L485钢注水管壁厚一览表 单位：mm
一、管柱设计理论及方法
（六）注水管柱的腐蚀及选材 1. 注水过程中系统的腐蚀机理 注水的腐蚀危害是众所周知的，影响腐蚀的因

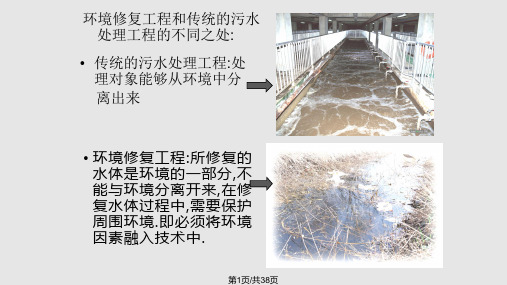

水体修复技术PPT课件
黑臭河道水体： 朝阳涌 古廖涌
应用技术： 底泥生物氧化 水体生物修复 河涌生态恢复
第13页/共38页
目前我国城市水环境生物修复存在 的问题
• 重水体生物修复而忽视底泥生物修复 • 重外源微生物投放而忽视土著微生物激活 • 重单一措施而忽视综合处理 • 重污染源控制而忽视水环境生态恢复
第14页/共38页
第19页/共38页
3、应用意义
ESB——生态演替式水体修复技术实施，具体为采用 耐污性强的活性微生物制剂，结合各种功能性水生植物 的生物性能，运用陆生植物的水培技术和生物浮岛技术、 生物膜技术、复氧技术等综合技术来分解、吸收水体的 污染物质，利用滤食性水生动物的介入来转移水体的污 染物质，达到人工重建水生生态系统的目的，同时在治 理过程中还可以营造一个城市水体生态景观。
恢复退化水生态系统结 构中缺失的组分，达到 重建水生态系统的良好 结构．实现其功能的恢 复，同时改善水质。
1、生物修复技术
• 固定化细菌技术 • 河道内曝气结合高效微生物处理修复技术 • 生态浮床技术 • 卵石床生物膜技术 • 稳定塘（氧化塘）技术 • 生物过滤技术 • 土地处理技术 • 人工湿地技术
在还没有建造污水处理厂或已有污水处理厂而无法 短时间进行截污纳管的城市和地区，利用ESB——生态 演替式水体修复技术可有效降低水体原有的污染指数， 提高河道水体的自净能力和环境容量。提高自净能力后 的河道，纳污能力增加，可以有效的分解和吸收连续流 入的营养盐，其流出的水达到污水处理厂的一级排放标 准，可以减少对下河段造成的污染压力，有利于河道整 体水质的长期保持.
• 生物—生态修复技术被认为是21世纪我国生态 环境保护领域最有价值和最具生命力的生物处 理技术。其中的ESB水体修复技术（生态演替 式水体修复技术）是一项目前世界上正在兴起 的突破性的一种水体修复技术。
应用技术： 底泥生物氧化 水体生物修复 河涌生态恢复
第13页/共38页
目前我国城市水环境生物修复存在 的问题
• 重水体生物修复而忽视底泥生物修复 • 重外源微生物投放而忽视土著微生物激活 • 重单一措施而忽视综合处理 • 重污染源控制而忽视水环境生态恢复
第14页/共38页
第19页/共38页
3、应用意义
ESB——生态演替式水体修复技术实施，具体为采用 耐污性强的活性微生物制剂，结合各种功能性水生植物 的生物性能，运用陆生植物的水培技术和生物浮岛技术、 生物膜技术、复氧技术等综合技术来分解、吸收水体的 污染物质，利用滤食性水生动物的介入来转移水体的污 染物质，达到人工重建水生生态系统的目的，同时在治 理过程中还可以营造一个城市水体生态景观。
恢复退化水生态系统结 构中缺失的组分，达到 重建水生态系统的良好 结构．实现其功能的恢 复，同时改善水质。
1、生物修复技术
• 固定化细菌技术 • 河道内曝气结合高效微生物处理修复技术 • 生态浮床技术 • 卵石床生物膜技术 • 稳定塘（氧化塘）技术 • 生物过滤技术 • 土地处理技术 • 人工湿地技术
在还没有建造污水处理厂或已有污水处理厂而无法 短时间进行截污纳管的城市和地区，利用ESB——生态 演替式水体修复技术可有效降低水体原有的污染指数， 提高河道水体的自净能力和环境容量。提高自净能力后 的河道，纳污能力增加，可以有效的分解和吸收连续流 入的营养盐，其流出的水达到污水处理厂的一级排放标 准，可以减少对下河段造成的污染压力，有利于河道整 体水质的长期保持.
• 生物—生态修复技术被认为是21世纪我国生态 环境保护领域最有价值和最具生命力的生物处 理技术。其中的ESB水体修复技术（生态演替 式水体修复技术）是一项目前世界上正在兴起 的突破性的一种水体修复技术。
注水课件
水 源 选 择
水源类型
地下水：水量稳定，水质不受季节影响，矿化
度较高。
地表水：矿化度低，泥砂含量高，溶解氧充足，
水量受季节变化。
油田污水：偏碱性，硬度低，含铁少，矿化度
高，含油量高和胶体物量高，悬浮物组成复杂,油田注 水的主要水源。
水 源 选 择
水源类型
海水：高含氧和盐，腐蚀性强，悬浮固体颗粒
生物类 矿物类 相关指标
综合类
溶 解 气 溶解在水中的O2、CO2和 H2S的浓度
单位：mg/L 生 物 类 描述菌类及种菌的含量 单位：个/mL
矿 物 类
阳离子：钙、镁、铁、钡（锶）离子 阴离子：氯根、碳酸根和碳酸氢根及硫酸根 相关指标 PH值 温度
含油：mg/L
某区注入水总铁量沿程变化 取样点 Fe,mg/L 来水 0.21 大罐 0.14 泵出口 0.29 3-24 井 0.72 4-3 井 1.23 4-27 井 2.38 6-3 井 2.96 6-25 井底 4.43
腐蚀产物主要是氢氧化铁和硫化亚铁。
注入水与地层水不配伍
氢氧化铁沉淀生成机理：
Fe2+氧化生成
Fe H 2O Fe(OH ) 2 O2 Fe(OH )3
铁菌的代谢作用产生
2
4 Fe( HCO3 ) 2 2 H 2O O2 4 Fe(OH )3 8CO2
注入水与地层水不配伍 硫化亚铁沉淀生成机理：
水中硫化氢H2S与Fe2+生成
Fe H 2 S FeS
铁量在16mg/L的水中，温度为2225oC。
危害：促成二价铁氧化成Fe3+，产生氢氧化
铁沉淀；粘液物质形成浓度差电池腐蚀。
新课标人教版 必修一 水循PPT
凝结
间
循 降水
环
水汽输送
地表径流
下渗
地下径流
蒸发
海洋 大循环
2 水循环的类型
凝结
植
物
降蒸
蒸 腾
水发
凝结 陆上内循环
降水
蒸发、植物蒸腾 陆地水
2 水循环的类型
凝结
降
蒸发
水
凝结 海上内循环
降水
蒸发 海洋
2 水循环的过程
降水
下渗 地下径 流
水汽输 送
蒸腾
蒸发 地表径 流
水循环的过程可以概括为：地球上 的各种水体，在太阳辐射作用下大 量蒸发，形成水汽。水汽上升到空 降 水 中，在一定条件下形成降水。降落 到地面的水，或被蒸发，或沿地面
活动：认识砂田影响的水循环环节
宁夏中部气候干旱，人们在耕作的土壤表面铺设厚10-15厘米左右的砂 石覆盖层，发展农作物种植，这就是砂田，砂田作物的产量较高，品质较 好
活动：认识砂田影响的水循环环节
（1）观察右上图，分析砂石覆 盖层对水的下渗的影响
砂石可以增加下渗量 （2）观察右侧两张图，比较砂 田和裸田蒸发量的差异，说明砂 石覆盖层对蒸发的影响 砂田蒸发量小，裸田蒸发量大。 砂石覆盖可以减少土壤水分蒸发。
图甲地表径流较小，下渗水量较大，地下水水位上升较多； 图乙地表径流较大，下渗少，地下水位上升少。
两者汇集成河，最后又回到海洋。 江河奔流不息,最终注入大海,为什么大海的水没有增上多?几千年来很多先哲都试图回答这一问题。 典例：降落在海洋上的雨水（如未登陆的台风） 公元5世纪,《宋书·天文志》中有人对此问题作了解释(图3. （4）永久性积雪和冰川融水补给 即使在枯水冬季，有些河段堤外江水水位明显高于堤内的田地、房屋，从而使荆江某些河段也变成了“悬河”。
注水系统
滤效率
• 过滤：除去水中悬浮物和其它杂质 • 脱氧：降低海水中的氧浓度
防垢
• 当水源含有大量的过饱和碳酸盐，如重碳酸钙和重碳酸镁
钙及重碳酸亚铁等，因其化学性质都不稳定，注入地层后 因温度升高可能产生碳酸盐沉淀而堵塞孔道。
• 防垢方法：曝晒法或注入防垢剂法 • 曝晒法：在注入地层前露天的沉淀池中，曝晒使其沉淀除
注水量
Qz
B•C
•
Qy
(
b
1
(1 ) 2
)
Qx
Qf
Qz ----- 注入水量，m3/d ； B ----- 注采比； C ----- 注水系数，一般C=1~1.2 b ----- 原油体积系数； Qy ----- 产油量, t/d； ρ1 ----- 地面原油密度， t/m3 ； ρ2 ----- 注入水密度， t/m3 ； η ----- 设定的原油含水率，％； Qx ----- 洗井水量，m3/d ； Qf ----- 附加水量，m3/d ；
石油与天然气的生成
• 石油勘探的大量实践证明，油气是由无机物在地
壳深处的高温高压条件下，碳和氢元素化合而成.
• 陆地上的动物、植物死亡后，随泥沙被河流带到
海盆地或湖盆地区域，与原来水中的生物共同沉 积在盆地底部，形成有机淤泥.
• 地壳运动后，沉积盆地下降，泥沙层层沉积下来。
先沉积的有机淤泥慢慢被覆盖起来，与空气隔绝.
注水系统
徐雪松 船舶海洋与建筑工程学院
内容介绍
• 石油与天然气矿藏 • 注水目的和方式 • 注水水源 • 注水水质处理 • 注水压力和注水量 • 海水注水工艺流程和设备 • 实例：绥中36－1油田海水处理系统 • 其它水源注水系统 • 小结
石油与天然气矿藏
• 过滤：除去水中悬浮物和其它杂质 • 脱氧：降低海水中的氧浓度
防垢
• 当水源含有大量的过饱和碳酸盐，如重碳酸钙和重碳酸镁
钙及重碳酸亚铁等，因其化学性质都不稳定，注入地层后 因温度升高可能产生碳酸盐沉淀而堵塞孔道。
• 防垢方法：曝晒法或注入防垢剂法 • 曝晒法：在注入地层前露天的沉淀池中，曝晒使其沉淀除
注水量
Qz
B•C
•
Qy
(
b
1
(1 ) 2
)
Qx
Qf
Qz ----- 注入水量，m3/d ； B ----- 注采比； C ----- 注水系数，一般C=1~1.2 b ----- 原油体积系数； Qy ----- 产油量, t/d； ρ1 ----- 地面原油密度， t/m3 ； ρ2 ----- 注入水密度， t/m3 ； η ----- 设定的原油含水率，％； Qx ----- 洗井水量，m3/d ； Qf ----- 附加水量，m3/d ；
石油与天然气的生成
• 石油勘探的大量实践证明，油气是由无机物在地
壳深处的高温高压条件下，碳和氢元素化合而成.
• 陆地上的动物、植物死亡后，随泥沙被河流带到
海盆地或湖盆地区域，与原来水中的生物共同沉 积在盆地底部，形成有机淤泥.
• 地壳运动后，沉积盆地下降，泥沙层层沉积下来。
先沉积的有机淤泥慢慢被覆盖起来，与空气隔绝.
注水系统
徐雪松 船舶海洋与建筑工程学院
内容介绍
• 石油与天然气矿藏 • 注水目的和方式 • 注水水源 • 注水水质处理 • 注水压力和注水量 • 海水注水工艺流程和设备 • 实例：绥中36－1油田海水处理系统 • 其它水源注水系统 • 小结
石油与天然气矿藏
注水井调驱技术优秀课件
（二）调驱体系各种影响因素研究
10.阻力系数与残余阻力系数测试结果
阻力（残余阻力）系数
RF:62.1
80
4
RFF:55.4
0
60
40
水 驱
堵 剂
水 驱
20
0
0.0
2.0
4.0
6.0
8.0
10.0
注 入 体 积 ， PV
图1 填砂管岩心阻力系数与残余阻力系数曲线
阻力系数 RF
RF KW / w ＝ Qw • Pp ＝ W K P / P Pw Qp P
（二）调驱体系各种影响因素研究
13.驱油性能实验测试结果
序号
驱替方式
1
纯水驱
2
水驱＋0.1PV凝胶驱＋水驱
3
水驱＋0.2PV凝胶驱＋水驱
4
水驱＋0.3PV凝胶驱＋水驱
5
水驱＋0.1PV可动凝胶驱＋水驱
6
水驱＋0.2PV可动凝胶驱＋水驱
7 水驱＋0.3PV可动凝胶驱＋水驱
低渗采出 程度 23.10% 40.60% 46.68% 48.22% 28.90% 46.63%
1 天
三种聚合物都具有很好的成胶长期稳定性和很高的成胶强度，考 虑到价格的因素，我们选定大连广汇HPAM作为调剖体系的调剖主剂。
二、弱凝胶调驱体系实验研究
（二）调驱体系各种影响因素研究
2.聚合物浓度对调剖体系性能的影响实验测试结果
二、弱凝胶调驱体系实验研究
（二）调驱体系各种影响因素研究
3.交联剂浓度对调剖体系性能的影响测试结果
（一）已形成调驱剂体系研发及评价方法
以目标井油藏适应性出发： 主剂及交联剂筛选 ➢温度对调驱剂成胶性能的影响分析 ➢注入水矿化度对调驱剂成胶性能的影响分析 ➢铁离子对调驱剂成胶性能影响分析 ➢PH值对调驱剂成胶性能影响分析 ➢调驱剂抗剪切性评价 ➢调驱剂成胶强度评价 主剂与交联剂浓度分析及优化
给排水系统优化课程讲稿
以饮用水为例：预处理与深度处理的主要原理 就是吸附、氧化、生物降解、膜滤。
输配工程
输水和配水系统是保证输水到给水区内并且配 水到所有用户的全部设施。包括：输水管渠、 配水管网、泵站、水塔和水池等。 给水工程优化的主要内容就是输配工程的优化， 涉及到管径、水头损失、管网水力、管网技术 经济等的计算。
1、配合经济计划部门制定水资源开发利用规 划； 2、加强水源管理； 3、进行流域面积内的水土保持工作； 4、纺织水源水质收污染； 5、水源地卫生防护地带的范围和防护措施应 按照我国《生活饮用水卫生标准》的规定。
净水工程
给水工程中的净水工程与废水处理方法有许多 是相同的。取自任何水源的水中，都不同程度 的含有各种各样的杂质。根据水源地水质标准 和给水对象的用水要求的不同，给水工程的处 理工艺可以进行适当的删减。
遗传算法的基本操作步骤
1、将问题编码化，即将问题转化成数字编码 的形式，确定初始种群的个数（n）、各染色 体的长度（即染色体中基因的个数）等。 2、对初始种群 Vk(k=1,2,……,n) 进行评估，并 进行选择操作，通过选择概率确定出后一代种 群Vk+1(k=1,2,……,n)，其中适应度函数的确定 是很关键的一步。 3、确定交叉率 Pc，对后一代种群进行交叉操 作，目的是为了扩大搜索空间，可以使遗传算 法在全局进行搜索。
动态规划在给排水管网系统优化中的应用
在应用中，主要有两个分支： 1、以各节点埋深作为状态变量，通过坡度决 策进行全方位搜索，其优点是直接利用标准管 径，优化约束与初始解无关，却能控制计算精 度，但要求状态点的埋深间隔很小，使存储量 和计算时间大为增加。 2、以管径为状态变量，通过流速和充满度组 合进行优化搜索。由于标准管径的数目有限， 比以节点埋深为决策变量的方法在计算机存储 和计算时间上有显著优势。最初的动态规划任 意选取一组标准管径集中的管径，但并一定是 可行管径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一步:
对井口、取注水参数
测试车停放在地面平坦坚硬、对正井
口15m以外、视野清楚、便于操作的位置。
要求处于上风口，避开采油树正面。 配水间记录被测井正常注水时的泵压、 油压、套压、注水量，注水管线尺寸及水
表底数，检查地面压力表，用瞬时流量检
测表校验水表。配水间还需要记录水表型 号、生产厂家、出厂日期，以备地面、井 下水量不符合分析时参考。
闸门。管钳开口向外搭在手轮上，避免因闸门
丝杠突然打出对操作人员造成伤害。 4、对测试闸门刺水、卡箍头丝扣损坏严重情
况拒绝施工，待整改无问题后再测试。
5、雷雨天气、风力超过六级的恶劣天气有权 拒绝测试施工。
6、测试属于高压、高危施工过程，增压泵注
水压力更高，操作时更要注意安全。
前期准备
管钳开口向外
前期准备
集团公司“七想七不干”
1、想安全禁令，不遵守不干； 2、想安全风险，不清楚不干； 3、想安全措施，不完善不干；
4、想安全技能，不具备不干；
5、想安全环境，不合格不干；
6、想安全用品，不配齐不干；
7、想安全确认，不落实不干。
前期准备
测试闸门
油管进口闸门
套管进口闸门
前期准备
测试卡箍头
卡箍头丝堵
洗井闸门
测 试 工 序
将测试钢丝穿过防喷管丝
第二步:
井口安装
堵及流量计绳帽，然后要打好 绳节，连接好流量计并装好井 下流量计上、下扶正器，放入 防喷管内，上好堵头，关紧防 喷管放空闸门。摇紧绞车，使 井下流量计绳帽顶住丝堵，将 计数表归零。缓慢开启测试闸 门，不渗漏后，全部打开测试 闸门，调整好丝堵压帽。
测试遇阻下不到位
油管上部 遇阻
配水器处 遇阻
测试深度比管柱明显多下
测试遇卡
测 试 遇 阻 下 不 到 位
处 理 方 法
首先记录遇阻位置。在遇阻位置停点 测试5分钟，配水间记录压力、水量。
遇阻范围在500米以内：上提流量计
遇阻范围在500-2000米之间：上提
等距离测井口，每个位置停点5分钟， 流量计每100m或200m一个点至井口 配水间记录压力、水量。
依据注水井管柱及全井和分层
配水量的实际情况，自下而上按降 压法测试分层水量，并记录好流量 计下井时间、每个层停点测试时间 及对应的压力、水量。
测 试 工 序
第四步:
分层录取
测完最下一级配水器与次上一级配水器之间的5个 压力点的水量后，将流量计以小于30m/min速度上提到 次上一级配水器与最上一级配水器之间，待压力、水 量稳定后，按降压法测试5个点，每个点停点时间为稳 定注水压力至少5min（井下管柱只有两级配水器的井 省略这一步）。
光油管管柱
分层注水管柱
空心配水管柱
偏心配水管柱
分 层 注 水 井 管 柱
悬挂器
注水层 配水器 封隔器 配水器 封隔器
油 管 配水器 封隔器
注水层
注水层
配水器 底筛堵
底
球
人工井底
空心配水器主要由工作筒、活动芯子、定压阀、弹簧组成。
由于401芯子外径
为58mm，油管内径为 62mm，芯子在油管中 每侧间隙只有2mm，芯 子在投捞过程中很容
型号
外流式电磁流量计简介
型号：ZDLⅢ—C35/090W
型号中字母、数字的含义：
ZDL：为注水井、电磁、流量计三者首字的拼音字头；
Ⅲ：表示第三代产品；
C：表示钢丝下井，井下存储测量方式； 35：表示仪器最大外径尺寸为35mm； 090：表示仪器最高工作温度为90℃； W：表示井下测量形式为外流式。
分 层 注 水 测 试 工 艺
投球测试工艺
流量计测试工艺
投球测试工艺
测试时自下而上分别投入 404、403球杆，每投入一次球 杆，便堵死球杆以下的注水层 段，地面水表反映的水量是球 杆以上层段的水量。 需要时投402球杆验油管。 投球测试采用水量“递减 逆算法”求得各层段吸水量。
级别 402 403 404 配水器内径 芯子外径 芯子内径 测试球杆直径 （mm） (mm) (mm) （mm) 56 55 44 47.5 52 51 39 42 35-38 48 47 32
分别停5分钟，记录压力、水量。
403 542 106 25 49 52 51 47 39 250
404 542 106 25 45 48 47 43 32 250
0.5-0.7 0.5-0.7 0.5-0.7 0.5-0.7
中心管定位台阶内径 (mm) 中心管密封内径 (mm) 芯子最大外径 (mm) 芯子最小外径 (mm) 芯子内径 (mm) 芯子长度 (mm)
空心配水器长度
542mm，配水器芯子
长度250mm。相应级 别的芯子坐封在对应 配水器定位台阶上， 达到配水器不注水或
者控制注水的目的，
从而满足地质配注的 要求。
分层测试的目的：了解油层或注水层
段的吸水能力，鉴定分层配水方案的准确 性，检查封隔器是否密封，配水器工作是 否正常，检查井下作业施工质量等。
易遇阻和遇卡，因此
现场空心管柱注水井 最多分三级注水(402、 403、404）。
402芯子 403芯子 404芯子
胜采空心配水器、芯子技术参数
型 总长（mm） 最大外径 (mm) 启开压力 (MPa) 工作压力 (MPa)
号
401 542 106 25 57 59 58 55 49 250
402 542 106 25 53 56 55 51 44 250
丝堵。收拾检查打捞工具、用具是否有遗漏。
用洁净的棉纱或软布将流量计表面油污去除，卸 掉附属部件，装入流量计专用箱内。 配水间恢复注水井的原注水状况，若有问题需要 与采油队交代清楚。
第二部分：分层测试资料的录取
（一）测试准备工作 （二）现场测试操作
（三）测试中异常情况处理
测 试 中 常 见 异 常 情 况
车 况 的 检 查
配 套 工 具 的 检 查
测试准备工作流程
前期准备工作
现场准备工作
井 口 的 检 查
井 场 及 周 边 环 境
压 力 表 水 表 的 检 查
前期准备
1、严格按操作规程进行施工。 2、按HSE要求安全施工，测试井场周围要有 安全警示标志物。
风 险 评 估 及 削 减 措 施
3、开关闸门时，人站在闸门一侧，不得正对
可测管柱内任意位置的流量，较 工艺对井筒要求条件较低， 真实反映井下注水情况，一次下 成功率高 井完成测试，劳动强度小 若球杆坐封不严，则测出资 配水器间距较小的井下入深度难 料不准；堵层改变正常注水 准确把握；工艺对井筒要求条件 状态；劳动强度较大 高，井况对测试结果影响较大 油管验漏、验一级封井 需要验证的少数注水井 所有注水井 所有注水井井口都验漏
测 试 指 导 卡
工具名称
测试类型、 目的、方法 存在问题、 注意事项 现场描述
资料员签字：
审核人签字：
前期准备
ST2-3-143 井测试指导卡
队号 测试班组 测试班长 采油21队 下管柱日期 调配日期 测试日期 管柱深度 （m） 2017 2029 2040 下入深度 （m） 配注（m3/d） 150 80 80 水嘴 放大 放大 放大 2007年9月27日 调配层数
测 试 工 序
人工下放钢丝（50-150）m
第三步:
下流量计
后，再以速度小于120m/min平 稳下放钢丝，钢丝下放过程应
监视计数表。当下至离最上一
级配水器100m处减速，以小于 30m/min左右的速度下到最下一 级配水器与次其上一级配水器 之间，待压力、水量稳定后， 按降压法测试5个点，在稳定注 水压力下每个点停点时间不少 于5min。
测 试 指 导 卡
工具名称 402配水器 403配水器 404配水器
测试类型、 复测井。要求两次起下流量计，先正常测试404层，再换403定位头测试 目的、方法 403层和402层 存在问题、 08年10月17日测试，资料同前期有明显反差，需要进行验证。两次起下 注意事项 流量计确保测试深度准确 现场描述
的水量后，使井下流量计小于120m/min的速度平稳起 至离井口200m处减速，至离井口约10m时停留5min进 行测试，测试完毕，用手摇绞车将井下流量计摇至防 喷管内，将测试闸门关闭2/3，探闸板，然后全部关
闭测试闸门，打开防喷管放空闸门，放完压力，卸下
堵头，取出流量计。
测试工序
第六步:
收尾
完成测试后，卸掉防喷管、平台，上好测试卡箍
缺点 测试范围 油管验漏 能否查找具 体漏失位置 能否实现对 地面水表的 综合评价
不能。只能判断油管是否漏 通过拉点测试，能够查找井下工 失 具的具体漏失位置 不能 只作为流量计测试的辅助测 试工艺 能实现对地面水表的监控
推荐测试工艺
电磁流量计测试具有精度高、工作强度小的优点，是目前现场应用 的主要测试工艺。
空心配水分层测试
古今海
胜利采油厂 2014年06月
主 要 内 容
一、分层注水测试工艺介绍 二、分层测试资料的录取 三、分层测试资料的整理分析
四、管柱状况的测试诊断方法
第一部分： 分层注水测试工艺介绍
计量站
抽油机
油井管线
集输站
污水泵
注水站
注水泵
油 井
注水井
水井管线
配水间
注采系统工艺流程图
注 水 管 柱 类 型
测 试 工 序
第四步:
分层录取
测完次上一级配水器与最上一级配水器之间的5个压 力点的水量后，将流量计以小于30m/min速度上提到最上 一级配水器之上(20-60)m时，待压力、水量稳定后，按 降压法测试5个点，每个点停点时间为稳定注水压力下不
对井口、取注水参数
测试车停放在地面平坦坚硬、对正井
口15m以外、视野清楚、便于操作的位置。
要求处于上风口，避开采油树正面。 配水间记录被测井正常注水时的泵压、 油压、套压、注水量，注水管线尺寸及水
表底数，检查地面压力表，用瞬时流量检
测表校验水表。配水间还需要记录水表型 号、生产厂家、出厂日期，以备地面、井 下水量不符合分析时参考。
闸门。管钳开口向外搭在手轮上，避免因闸门
丝杠突然打出对操作人员造成伤害。 4、对测试闸门刺水、卡箍头丝扣损坏严重情
况拒绝施工，待整改无问题后再测试。
5、雷雨天气、风力超过六级的恶劣天气有权 拒绝测试施工。
6、测试属于高压、高危施工过程，增压泵注
水压力更高，操作时更要注意安全。
前期准备
管钳开口向外
前期准备
集团公司“七想七不干”
1、想安全禁令，不遵守不干； 2、想安全风险，不清楚不干； 3、想安全措施，不完善不干；
4、想安全技能，不具备不干；
5、想安全环境，不合格不干；
6、想安全用品，不配齐不干；
7、想安全确认，不落实不干。
前期准备
测试闸门
油管进口闸门
套管进口闸门
前期准备
测试卡箍头
卡箍头丝堵
洗井闸门
测 试 工 序
将测试钢丝穿过防喷管丝
第二步:
井口安装
堵及流量计绳帽，然后要打好 绳节，连接好流量计并装好井 下流量计上、下扶正器，放入 防喷管内，上好堵头，关紧防 喷管放空闸门。摇紧绞车，使 井下流量计绳帽顶住丝堵，将 计数表归零。缓慢开启测试闸 门，不渗漏后，全部打开测试 闸门，调整好丝堵压帽。
测试遇阻下不到位
油管上部 遇阻
配水器处 遇阻
测试深度比管柱明显多下
测试遇卡
测 试 遇 阻 下 不 到 位
处 理 方 法
首先记录遇阻位置。在遇阻位置停点 测试5分钟，配水间记录压力、水量。
遇阻范围在500米以内：上提流量计
遇阻范围在500-2000米之间：上提
等距离测井口，每个位置停点5分钟， 流量计每100m或200m一个点至井口 配水间记录压力、水量。
依据注水井管柱及全井和分层
配水量的实际情况，自下而上按降 压法测试分层水量，并记录好流量 计下井时间、每个层停点测试时间 及对应的压力、水量。
测 试 工 序
第四步:
分层录取
测完最下一级配水器与次上一级配水器之间的5个 压力点的水量后，将流量计以小于30m/min速度上提到 次上一级配水器与最上一级配水器之间，待压力、水 量稳定后，按降压法测试5个点，每个点停点时间为稳 定注水压力至少5min（井下管柱只有两级配水器的井 省略这一步）。
光油管管柱
分层注水管柱
空心配水管柱
偏心配水管柱
分 层 注 水 井 管 柱
悬挂器
注水层 配水器 封隔器 配水器 封隔器
油 管 配水器 封隔器
注水层
注水层
配水器 底筛堵
底
球
人工井底
空心配水器主要由工作筒、活动芯子、定压阀、弹簧组成。
由于401芯子外径
为58mm，油管内径为 62mm，芯子在油管中 每侧间隙只有2mm，芯 子在投捞过程中很容
型号
外流式电磁流量计简介
型号：ZDLⅢ—C35/090W
型号中字母、数字的含义：
ZDL：为注水井、电磁、流量计三者首字的拼音字头；
Ⅲ：表示第三代产品；
C：表示钢丝下井，井下存储测量方式； 35：表示仪器最大外径尺寸为35mm； 090：表示仪器最高工作温度为90℃； W：表示井下测量形式为外流式。
分 层 注 水 测 试 工 艺
投球测试工艺
流量计测试工艺
投球测试工艺
测试时自下而上分别投入 404、403球杆，每投入一次球 杆，便堵死球杆以下的注水层 段，地面水表反映的水量是球 杆以上层段的水量。 需要时投402球杆验油管。 投球测试采用水量“递减 逆算法”求得各层段吸水量。
级别 402 403 404 配水器内径 芯子外径 芯子内径 测试球杆直径 （mm） (mm) (mm) （mm) 56 55 44 47.5 52 51 39 42 35-38 48 47 32
分别停5分钟，记录压力、水量。
403 542 106 25 49 52 51 47 39 250
404 542 106 25 45 48 47 43 32 250
0.5-0.7 0.5-0.7 0.5-0.7 0.5-0.7
中心管定位台阶内径 (mm) 中心管密封内径 (mm) 芯子最大外径 (mm) 芯子最小外径 (mm) 芯子内径 (mm) 芯子长度 (mm)
空心配水器长度
542mm，配水器芯子
长度250mm。相应级 别的芯子坐封在对应 配水器定位台阶上， 达到配水器不注水或
者控制注水的目的，
从而满足地质配注的 要求。
分层测试的目的：了解油层或注水层
段的吸水能力，鉴定分层配水方案的准确 性，检查封隔器是否密封，配水器工作是 否正常，检查井下作业施工质量等。
易遇阻和遇卡，因此
现场空心管柱注水井 最多分三级注水(402、 403、404）。
402芯子 403芯子 404芯子
胜采空心配水器、芯子技术参数
型 总长（mm） 最大外径 (mm) 启开压力 (MPa) 工作压力 (MPa)
号
401 542 106 25 57 59 58 55 49 250
402 542 106 25 53 56 55 51 44 250
丝堵。收拾检查打捞工具、用具是否有遗漏。
用洁净的棉纱或软布将流量计表面油污去除，卸 掉附属部件，装入流量计专用箱内。 配水间恢复注水井的原注水状况，若有问题需要 与采油队交代清楚。
第二部分：分层测试资料的录取
（一）测试准备工作 （二）现场测试操作
（三）测试中异常情况处理
测 试 中 常 见 异 常 情 况
车 况 的 检 查
配 套 工 具 的 检 查
测试准备工作流程
前期准备工作
现场准备工作
井 口 的 检 查
井 场 及 周 边 环 境
压 力 表 水 表 的 检 查
前期准备
1、严格按操作规程进行施工。 2、按HSE要求安全施工，测试井场周围要有 安全警示标志物。
风 险 评 估 及 削 减 措 施
3、开关闸门时，人站在闸门一侧，不得正对
可测管柱内任意位置的流量，较 工艺对井筒要求条件较低， 真实反映井下注水情况，一次下 成功率高 井完成测试，劳动强度小 若球杆坐封不严，则测出资 配水器间距较小的井下入深度难 料不准；堵层改变正常注水 准确把握；工艺对井筒要求条件 状态；劳动强度较大 高，井况对测试结果影响较大 油管验漏、验一级封井 需要验证的少数注水井 所有注水井 所有注水井井口都验漏
测 试 指 导 卡
工具名称
测试类型、 目的、方法 存在问题、 注意事项 现场描述
资料员签字：
审核人签字：
前期准备
ST2-3-143 井测试指导卡
队号 测试班组 测试班长 采油21队 下管柱日期 调配日期 测试日期 管柱深度 （m） 2017 2029 2040 下入深度 （m） 配注（m3/d） 150 80 80 水嘴 放大 放大 放大 2007年9月27日 调配层数
测 试 工 序
人工下放钢丝（50-150）m
第三步:
下流量计
后，再以速度小于120m/min平 稳下放钢丝，钢丝下放过程应
监视计数表。当下至离最上一
级配水器100m处减速，以小于 30m/min左右的速度下到最下一 级配水器与次其上一级配水器 之间，待压力、水量稳定后， 按降压法测试5个点，在稳定注 水压力下每个点停点时间不少 于5min。
测 试 指 导 卡
工具名称 402配水器 403配水器 404配水器
测试类型、 复测井。要求两次起下流量计，先正常测试404层，再换403定位头测试 目的、方法 403层和402层 存在问题、 08年10月17日测试，资料同前期有明显反差，需要进行验证。两次起下 注意事项 流量计确保测试深度准确 现场描述
的水量后，使井下流量计小于120m/min的速度平稳起 至离井口200m处减速，至离井口约10m时停留5min进 行测试，测试完毕，用手摇绞车将井下流量计摇至防 喷管内，将测试闸门关闭2/3，探闸板，然后全部关
闭测试闸门，打开防喷管放空闸门，放完压力，卸下
堵头，取出流量计。
测试工序
第六步:
收尾
完成测试后，卸掉防喷管、平台，上好测试卡箍
缺点 测试范围 油管验漏 能否查找具 体漏失位置 能否实现对 地面水表的 综合评价
不能。只能判断油管是否漏 通过拉点测试，能够查找井下工 失 具的具体漏失位置 不能 只作为流量计测试的辅助测 试工艺 能实现对地面水表的监控
推荐测试工艺
电磁流量计测试具有精度高、工作强度小的优点，是目前现场应用 的主要测试工艺。
空心配水分层测试
古今海
胜利采油厂 2014年06月
主 要 内 容
一、分层注水测试工艺介绍 二、分层测试资料的录取 三、分层测试资料的整理分析
四、管柱状况的测试诊断方法
第一部分： 分层注水测试工艺介绍
计量站
抽油机
油井管线
集输站
污水泵
注水站
注水泵
油 井
注水井
水井管线
配水间
注采系统工艺流程图
注 水 管 柱 类 型
测 试 工 序
第四步:
分层录取
测完次上一级配水器与最上一级配水器之间的5个压 力点的水量后，将流量计以小于30m/min速度上提到最上 一级配水器之上(20-60)m时，待压力、水量稳定后，按 降压法测试5个点，每个点停点时间为稳定注水压力下不
