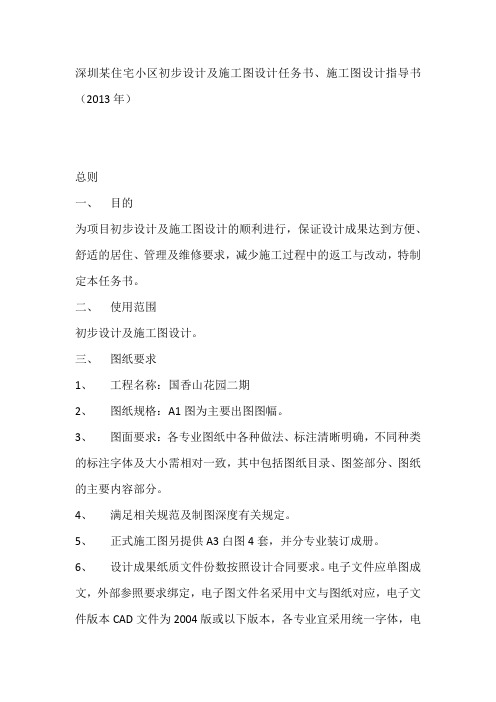

深圳某住宅小区初步设计及施工图设计任务书、施工图设计指导书（2013年）总则一、目的为项目初步设计及施工图设计的顺利进行，保证设计成果达到方便、舒适的居住、管理及维修要求，减少施工过程中的返工与改动，特制定本任务书。
二、使用范围初步设计及施工图设计。
三、图纸要求1、工程名称：国香山花园二期2、图纸规格：A1图为主要出图图幅。
3、图面要求：各专业图纸中各种做法、标注清晰明确，不同种类的标注字体及大小需相对一致，其中包括图纸目录、图签部分、图纸的主要内容部分。
4、满足相关规范及制图深度有关规定。
5、正式施工图另提供A3白图4套，并分专业装订成册。
6、设计成果纸质文件份数按照设计合同要求。
电子文件应单图成文，外部参照要求绑定，电子图文件名采用中文与图纸对应，电子文件版本CAD文件为2004版或以下版本，各专业宜采用统一字体，电子文件中应附带CAD字体；OFFICE文件为2003版四、内容说明1、本任务书表述了初步设计及施工图设计的主要要求，请各专业工程师在本项目的初步设计及施工图设计阶段予以落实。
2、建筑、结构、水电等专业发生矛盾时，以建筑专业为依据，进行各专业的相应调整。
各专业设计人员均应通读本指导书。
3、本任务书与国家或地方现行规范有冲突时以现行规范为准。
同时应与甲方沟通冲突内容。
4、本任务书中长度单位为mm，除有特殊说明。
5、本任务书中所涉及的各阶段设计时间以双方共同确认的时间计划为准，详见附件。
总体设计要求1项目情况：1.1宗地技术经济指标：1.1.1用地性质：二类居住用地1.1.2总用地面积：16744.5平方米；1.1.3建筑容积率以及建筑覆盖率：容积率≤3.0，建筑覆盖率≤30%；1.1.4建筑高度或层数：≤150米；1.1.5小区绿地率：绿地率≥30%；1.1.6建筑退红线：西南向≥12米；其余各向高层（主要朝向）≥12米；高层（次要朝向）≥10米；多层（主要朝向）≥9米；多层（次要朝向）≥7米；1.1.7计入容积率的总建筑面积：50231.76平方米1.1.8住宅建筑面积：约50181.76平方米（全为90平米以上户型）1.1.9垃圾收集站：50平方米；1.1.10机动车停车最低设置标准：≥401个车位（按总户数的70%计算车位）；1.2特殊要求：1.2.1本项目地上住宅共包含两栋超高层（41层）纯住宅塔楼及16套别墅，地下为三层地下室，超高层塔楼涉及到结构超限，需贵司配合进行超限审查。
住宅施工图设计指导书
住宅设计指导书（C版）（初稿）2011年6月16日目 录目 录 (2)总 则 (3)第一部分 建筑专业 (4)一． 设计说明 (4)二．住宅设计统一技术要求 (4)1、大堂 (4)2、层高 (4)3、填充墙体厚度 (4)4、门窗 (5)5、厨房 (7)6、卫生间 (8)7、阳台 (9)8、空调机位 (9)9、外墙饰面 (12)10、室外环境 (12)11、公共走道 (12)12、屋面 (12)13、其它 (12)三．装修标准及设备 (12)总 则一．目的为使集团所开发的C版住宅项目，满足居住舒适、造价经济、管理安全、维修方便、施工合理的要求，提高住宅设计质量，制订本《住宅设计指导书》。
二．依据本指导书作为集团在各地区的住宅设计指导手册，是在国家相应标准及规范的基础之上，对住宅设计中的一般要求和常用做法，进行必要的明确、补充和完善后编制而成。
三．适用范围集团在各地区开发的住宅项目的设计单位，在方案及施工图设计中应参照本指导书，预防设计常见问题，统一设计做法、提高住宅设计质量。
四．内容说明1、本指导书以建筑设计的专业划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五．要求1、本《住宅设计指导书》作为合同的组成部分，设计单位必须承诺已仔细阅读该文件并参照执行。
2、设计单位在执行过程中如发现有与当地设计规范相矛盾的地方，要求以书面的方式告知项目公司开发设计部，一同协商解决，并将解决办法以OA形式上报项目管理中心设计部。
3、立面处理、细部、颜色、材料需经甲方与方案设计单位、施工图设计单位根据立面分色图、模型、效果图、设计样板等共同确定。
4、要求土建施工图设计单位作为所有设计单位的总协调单位，如装修设计单位、景观设计单位、市政设计单位、门窗、幕墙、钢结构设计单位等，土建施工图设计单位必须参加各专业间的协调会并给出合理化建议。
5、设计单位必须按着甲方提供的自审表格对施工图进行自审工作，设计单位提交施工图的同时提交签字盖章的自审表，并将扫描件发与甲方设计部，作为召开施工图审查会的依据。
施工图设计阶段——施工图设计指导书(通用版).
成都万科房地产有限公司施工图设计指导书<住宅部分通用版>成都万科房地产有限公司2009年1月（修改版）目录1.总则1.1 目的 (4)1.2 依据 (4)1.3 适用范围 (4)1.4 内容说明 (4)1.5 解释权 (4)2.设计统一技术要求2.1 设计工作程序 (5)2.2层高和标高 (5)2.3墙体 (5)2.4楼地面 (6)2.5门窗 (7)2.6厨房 (8)2.7卫生间 (10)2.8屋面 (11)2.9阳台及露台 (11)2.10空调位 (12)2.11室外环境 (13)2.12楼电梯间 (14)2.13建筑节能和环保 (15)2.14建筑防水 (16)2.15车库 (16)2.16设备用房 (16)3.建筑专业3.1设计说明 (17)3.2总平面图 (18)3.3组合平面图 (18)3.4户型平面放大图 (19)3.5立面图 (20)3.6剖面图 (21)3.7外墙身及节点详图 (21)3.8门窗表及门窗大样 (22)3.9外墙饰面 (22)4.结构专业4.1结构设计原则 (23)4.2结构和基础选型 (23)4.3结构设计 (24)4.4其他问题 (27)4.5施工图深度 (27)4.6配合要求 (30)4.7统一构造措施 (31)5.电气专业5.1强电部分 (33)5.2弱电部分 (37)6.给排水专业6.1设计要求 (39)6.2住宅内给排水 (40)6.3建筑室内公共部分给排水 (41)6.4室外给排水 (42)7.燃气及通风燃气 (44)通风 (45)8.设备专业的其它要求 (47)9.设计配合 (48)1 总则1.1目的为达到项目方案或初设的预期，在满足居住舒适、使用安全、维修方便、成本合理的基础上，提高住宅设计的质量，特制订本《施工图设计指导书》。
1.2 依据作为成都万科置业有限公司(项目名称) 的住宅施工图设计指导手册, 是在国家现行标准及规范的基础之上，结合万科地产以往住宅开发的实践经验，对住宅设计中的一般要求和常用做法，进行必要的明确、补充和完善而成。
某 高层住宅项目施工图设计指导书
***项目施工图设计指导书工程名称：项目设计单位：设计顾问有限公司深圳市***投资发展有限公司二О一一年六月项目施工图设计指导书目录第一部分总则 (2)[链接]第二部分建筑专业 (22)[链接]第三部分结构专业 (29)[链接]第四部分电气专业 (36)[链接]第五部分给排水专业 (40)[链接]第六部分燃气及通风专业 (41)[链接]第七部分设备专业的其它要求 (41)[链接]第八部分环保 (41)[链接]第九部分图纸编制深度要求 (45)[链接]第十部分图纸要求 (66)[链接]深圳市金安城投资发展有限公司2011年6月编制1第一部分总则一、目的为使开发的***项目设计满足居住舒适、使用合理、造价经济、管理安全、维修方便的要求，提高项目设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为***项目施工图设计指导手册，是在国家相应标准及规范的基础之上，结合我司地产以项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接***项目项目的设计单位，在设计中宜参考本指导书，防止设计常见问题发生，提高项目设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市***投资发展有限公司。
第二部分建筑专业2项目施工图设计指导书一、设计说明(一)、建筑设计总说明1、总说明不少于以下内容：设计依据、工程概况、工程技术经济指标表、标高及单位、建筑主要用材及构造要求、建筑设备、建筑消防设计、建筑节能设计、标准图集引用目录及其它（人防说明随人防设计单独出图）。
2、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
3、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市规划局颁发的有关规定执行。
