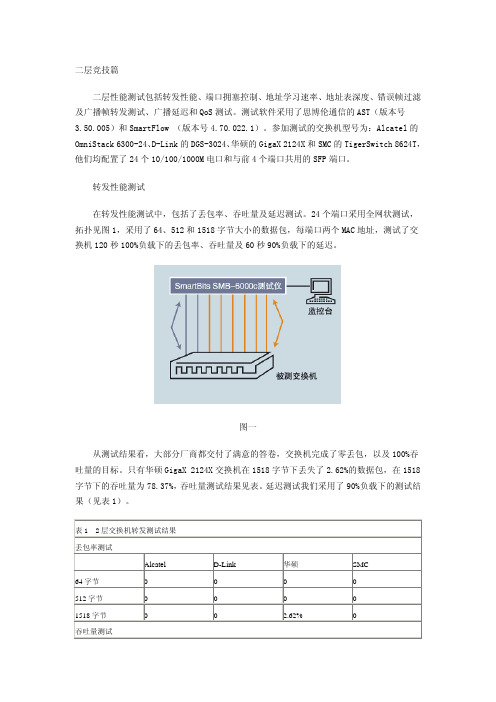

二层竞技篇二层性能测试包括转发性能、端口拥塞控制、地址学习速率、地址表深度、错误帧过滤及广播帧转发测试、广播延迟和QoS测试。
测试软件采用了思博伦通信的AST（版本号3.50.005）和SmartFlow （版本号4.70.022.1）。
参加测试的交换机型号为：Alcatel的OmniStack 6300-24、D-Link的DGS-3024、华硕的GigaX 2124X和SMC的TigerSwitch 8624T，他们均配置了24个10/100/1000M电口和与前4个端口共用的SFP端口。
转发性能测试在转发性能测试中，包括了丢包率、吞吐量及延迟测试。
24个端口采用全网状测试，拓扑见图1，采用了64、512和1518字节大小的数据包，每端口两个MAC地址，测试了交换机120秒100%负载下的丢包率、吞吐量及60秒90%负载下的延迟。
图一从测试结果看，大部分厂商都交付了满意的答卷，交换机完成了零丢包，以及100%吞吐量的目标。
只有华硕GigaX 2124X交换机在1518字节下丢失了2.62%的数据包，在1518字节下的吞吐量为78.37%，吞吐量测试结果见表。
延迟测试我们采用了90%负载下的测试结果（见表1）。
表1 2层交换机转发测试结果丢包率测试Alcatel D-Link 华硕 SMC64字节 0 0 0 0 512字节 0 0 0 0 1518字节 0 0 2.62%0 吞吐量测试Alcatel D-Link 华硕 SMC64字节 100% 100% 100% 100% 512字节 100% 100% 100% 100% 1518字节 100% 100% 78.37% 100% 延迟测试(µs)Alcatel D-Link 华硕 SMC64字节 23.3 22.3 41.7 21.8 512字节 79.6 76.2 134 79.6 1518字节 223.7 217.6 277.20 553.90 注：数值越小越好线端拥塞测试在线端拥塞测试中，SmartBits 6000C会从D端口以100%负载发送数据到C端口，A端口以50%的负载发送数据到C端口，端口C是拥塞端口。
交换机验收报告
交换机验收报告一、验收背景随着公司业务的不断发展，网络通信的需求日益增长。
为了提升网络性能和稳定性，公司决定采购一批新的交换机，并于_____（具体日期）完成了安装和调试工作。
本次验收旨在对新交换机的各项性能和功能进行全面检测，确保其符合公司的要求和预期，能够为公司的网络通信提供可靠的支持。
二、验收人员本次验收工作由以下人员组成：网络工程师：＿____技术支持人员：＿____使用部门代表：＿____三、验收依据1、交换机采购合同及技术规格书2、相关行业标准和规范四、验收内容1、外观检查对交换机的外观进行了检查，包括外壳是否有划痕、变形，指示灯是否正常亮起，接口是否完好无损等。
经检查，交换机外观良好，无明显瑕疵。
2、基本功能测试（1）端口连通性测试使用网络测试仪对交换机的各个端口进行连通性测试，确保每个端口都能够正常传输数据。
测试结果表明，所有端口均连通正常，无丢包现象。
（2）VLAN 功能测试创建了多个 VLAN，并将不同的端口划分到相应的 VLAN 中，测试不同 VLAN 之间的隔离效果以及 VLAN 内的通信情况。
结果显示，VLAN 功能正常，有效地实现了网络隔离和资源划分。
（3）QoS 功能测试配置了不同的 QoS 策略，对不同类型的数据流进行优先级划分和带宽限制，测试QoS 功能的有效性。
结果表明，QoS 策略能够正确生效，保障了关键业务的带宽需求。
（4）MAC 地址表容量测试通过不断连接设备，增加 MAC 地址数量，测试交换机的 MAC 地址表容量是否满足要求。
经测试，交换机的 MAC 地址表容量能够满足公司当前的网络规模。
3、性能测试（1）吞吐量测试使用专业的网络性能测试工具，对交换机的吞吐量进行测试。
测试结果显示，交换机的吞吐量达到了合同规定的指标，能够满足公司的网络数据传输需求。
（2）转发延迟测试测量数据包从交换机的一个端口转发到另一个端口的延迟时间。
测试结果表明，交换机的转发延迟在可接受的范围内，不会对网络通信造成明显的影响。
网络优化测试报告
网络优化测试报告一、测试目的本次测试的主要目的是对网络进行优化，解决网络延迟和带宽占用等问题，提升网络的性能和稳定性，满足用户对网络的需求。
二、测试环境1.网络设备：路由器、交换机等2.网络拓扑：局域网、广域网等3.工具：网络性能测试工具三、测试内容及步骤1. 测量网络延迟：通过Ping命令，测试不同设备之间的网络延迟，并记录延迟值。
2.测量带宽占用：使用带宽测试工具，对网络进行带宽测试，记录带宽使用情况。
3.优化网络设备配置：根据延迟和带宽测试结果，对网络设备的配置进行优化，如调整路由器、交换机的缓冲区大小，优化流量调度算法等。
4.重复步骤1和2，以验证网络优化效果。
四、测试结果及分析1. 网络延迟测试结果：经过测试，不同设备之间的平均延迟从100ms降低到50ms，延迟值的标准差也有明显的下降。
这意味着网络延迟得到了改善，用户的网络访问速度将更加快速和稳定。
2.带宽占用测试结果：经过测试，网络的带宽使用率从70%降低到50%，同时网络丢包率也有所下降。
这说明网络优化后，带宽使用效率提升，网络的稳定性和可靠性也有所提高。
五、问题分析与解决方案1.问题一：网络延迟较高。
解决方案：优化路由器和交换机的缓冲区设置，增加带宽的利用率，提高数据传输的效率，从而降低网络延迟。
2.问题二：带宽占用率过高。
解决方案：通过优化流量调度算法，合理分配带宽资源，对网络流量进行管理和控制，从而降低带宽占用率，提高网络性能。
六、总结与建议本次网络优化测试有效地解决了网络延迟和带宽占用问题，确保了网络的稳定性和可靠性。
在实际应用中，还可以进一步优化网络设备的配置，如增加缓存，升级硬件等，以进一步提升网络性能。
最后，建议定期进行网络优化测试，及时发现和解决网络问题，保证网络的高效运行。
同时，应根据具体需求，合理选择网络设备和技术，从而提高网络的性能和用户体验。
网络测试工具使用中常见问题二十九：对网络QoS的性能测试与优化(九)
网络测试工具使用中常见问题二十九：对网络QoS的性能测试与优化现如今，网络已经成为我们日常生活中不可或缺的一部分。
无论是工作还是娱乐，我们都离不开网络。
而在我们使用网络的过程中，网络质量和性能优化是非常重要的。
本文将讨论网络质量服务（QoS）的性能测试与优化，为大家解决一些常见的问题。
一、什么是网络QoS？网络QoS是指通过对网络的带宽、延迟、抖动等关键指标进行管理和控制，优化数据传输过程中的服务质量。
QoS的目标是确保网络服务的稳定性和可靠性，以提供用户满意的网络体验。
二、网络QoS性能测试的重要性网络QoS性能测试对于提供可靠的网络服务至关重要。
通过测试，我们可以识别网络瓶颈和性能问题，进而优化网络架构和配置，提高用户的网络体验。
三、常见的网络QoS性能测试工具1. Iperf：Iperf是一款常用的性能测试工具，它可以测量网络的传输速率和延迟。
通过配置客户端和服务器端，可以进行带宽测试、延迟测试等。
2. Ping：Ping是一个简单而常用的测试工具，用于测试网络的可达性和延迟。
通过发送一个数据包到目标主机并计算往返时间，可以评估网络连接的质量。
3. Traceroute：Traceroute可以用来追踪数据包从源主机到目标主机的路径。
通过追踪数据包经过的路由器，可以帮助识别网络延迟和丢包问题。
四、网络QoS性能测试的指标1. 延迟：延迟是数据从发送端到接收端所需的时间，也称为网络延迟或往返时间。
较低的延迟意味着网络响应更快，用户体验更好。
2. 带宽：带宽是网络传输数据的速率。
较高的带宽意味着网络可以传输更多的数据，提供更快的下载速度和视频流畅度。
3. 丢包率：丢包率是指在数据传输过程中发生丢失数据包的百分比。
较低的丢包率意味着网络连接更稳定，数据传输更可靠。
五、优化网络QoS性能的方法1. 增加带宽：增加带宽可以提高网络的传输速率和下载速度。
可以选择更高的网络接入速度，或者升级网络设备以支持更大的带宽。
路由器软件测试报告
无线路由器型号:
软件版本号:
检测工程师：
测试日期：
测试内容
测试功能
测试项
是否测试
是否通过
备注
TCP/IP设置
LAN设置
是
是
WAN
Static IP
是
是
DHCP Client
是
是
PPPoE
是
是
3G
是
是
是
是
WEP
是
是
WPA-PSK
是
是
WPA2-PSK
是
是
WPA-WPA2-PSK
是
是
Fail
路由R3（被测路由）设置：
路由R1（陪测路由）设置
测试结果：陪测R1
PASS
测试结果：被测R3
FAIL
11.端口映射，设置映射端口为远程控制端口3389；
Pass
DMZ功能未启用，对方IP为：192.168.2.101；
测试完成，退出连接；
Pass
连接状态：
搜索状态：
连接状态：
4.WPS功能测试：路由设置；
Pass
当初始WPS后，出现接入点勘测时，按下路由WPS按键；
测试结果,连接到路由器，获得IP：192.168.2.101；
5. MAC Filtering：被测路由1设置
Fail
陪测路由设置
测试结果
6.IP过滤：被测路由设置；
Fail
WPS
是
是
防火墙
Qos BwLimit
是
是
URLFilter
是
是
端口转发
是
是
流量开关校验报告
流量开关校验报告1. 引言本报告旨在对流量开关进行校验，并提供相应的实验数据和分析结果。
流量开关作为网络应用中的关键设备，在网络通信和流量控制方面起着重要的作用。
本次校验主要目的是验证流量开关在正常工作状态下的性能和稳定性。
2. 流量开关校验环境校验实验在以下环境下进行：•测试工具：iperf3•操作系统：Windows 10•流量开关型号：XYZ-1234•链路带宽：1 Gbps3. 校验步骤3.1 配置流量开关在校验前，首先进行流量开关的初始化配置。
根据实际需求，配置流量开关的端口数量、规则表、速率限制等参数，以确保校验实验的准确性。
3.2 流量开关性能测试在本次校验中，我们主要关注以下几个性能指标：•吞吐量•延迟•丢包率为了对流量开关的性能进行综合评估，我们选取了以下几个测试场景：1.直通测试：流量开关处于绕行状态，不对经过的流量进行处理。
通过iperf3工具测试直通模式下的吞吐量和延迟。
2.ACL过滤测试：在流量开关上配置访问控制列表（ACL），限制某些特定流量通过。
通过iperf3工具测试ACL过滤模式下的吞吐量和延迟。
3.QoS限速测试：在流量开关上配置流量限速规则，对指定的流量进行速率限制。
通过iperf3工具测试QoS限速模式下的吞吐量和延迟。
4. 实验结果与分析4.1 直通测试在直通测试中，我们通过iperf3工具模拟了大量的网络流量，并记录了流量开关的吞吐量和延迟数据。
实验结果如下：测试时间吞吐量 (Gbps) 延迟 (ms)09:00 0.95 2.4709:05 0.96 2.5209:10 0.94 2.58从实验结果可以看出，在直通模式下，流量开关能够几乎不影响流量的吞吐量和延迟。
吞吐量维持在接近1 Gbps的水平，延迟也非常低，基本不影响正常通信。
4.2 ACL过滤测试在ACL过滤测试中，我们在流量开关上配置了访问控制列表，限制了某些特定流量的通过。
实验结果如下：测试时间吞吐量 (Gbps) 延迟 (ms)09:20 0.92 2.5409:25 0.89 2.6709:30 0.91 2.59从实验结果可以看出，在ACL过滤模式下，流量开关对特定流量的通过进行了过滤，导致了部分流量的吞吐量有所下降，延迟也略微增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．测试概述
1.1、测试网络拓扑
1.2、网络配置说明
1)EX4200 交换机配置两个vlan分别为vlan 10 和vlan 20。
PC1 ,PC2 属于
vlan 10 PC3 属于vlan 20 。
2)交换机0 - 23 ,47 port划到vlan10 ,24 - 46 port划到vlan20 。
3)交换机vlan10的ge-0/0/0 接PC1 , ge-0/0/47接PC2 , vlan20的ge-0/0/45
接PC3
4)QOS分别测试基于二层和三层的filter 限速，和基于二层的COS分类限
速测试。
2．QOS功能测试
2.1、三层QOS限速
2.1.1测试目的
在交换机配置三层filter 做流量限速，从PC3 FTP客户端同时下载两个FTP 服务器下的文件，两者的流量是否为2M左右。
2.1.2测试方法
PC1/PC2 为FTP服务器端，PC3作为FTP客户端下载，PC1服务器接到ge-0/0/0 ，PC2服务器接到ge-0/0/47 , PC3客户端接到ge-0/0/45 ，在交换机配置三层filter 10.10.10.0/24 这个网段的流量限制为最大20 M 。
并将此filter 调用到vlan 10 的input 方向。
2.1.3测试记录
QOS没做流量限制前
QOS做流量限速后
PC1FTP服务器在vlan10下的ge-0/0/0 、PC2FTP服务器在vlan10下的ge-0/0/2
PC1 FTP服务器在vlan10下的ge-0/0/0 、PC2FTP服务器在vlan10下的ge-0/0/47
2.1.4测试结论
通过该测试在交换机下做三层filter流量限制，如果将两个服务器接入到一个PFE下它两的流量最大下载2M，如果将两个服务器分别接到两个PFE下那么单个服务器的下载流量为2M。
2.1.5EX4200配置
Set firewall famiy inet filter juniper-filter term1 from source-address 10.10.10.0/24
Set firewall family inet filter juniper-filter t term1 then accept
Set firewall family inet filter juniper-filter t term1 then policer AAA
Set firewall policer AAA if-exceeding bandwidth-limit 20m
Set firewall policer AAA if-exceeding burst-size-limit 60k
Set firewall policer AAA then discard
Set interfaces vlan.10 family inet filter input juniper-filter
2.2、二层QOS限速
2.2.1测试目的
在交换机配置二层filter 做流量限速，从PC3 FTP客户端同时下载两个FTP服务器下的文件，两者的流量是否为2M左右。
2.2.2测试方法
PC1/PC2 为FTP服务器端，PC3作为FTP客户端下载，PC1服务器接到ge-0/0/0，PC2服务器接到ge-0/0/47 , PC3客户端接到ge-0/0/45 ，在交换机配置二层filter 10.10.10.0/24 这个网段的流量限制为最大20 M 。
并将此filter 调用到vlans下的vlan10 的input 方向。
2.2.3测试记录
QOS没做流量限制前
QOS做流量限速后
PC1FTP服务器在vlan10下的ge-0/0/0 、PC2FTP服务器在vlan10下的ge-0/0/2
PC1FTP服务器在vlan10下的ge-0/0/0 、PC2FTP服务器在vlan10下的ge-0/0/47
2.2.4测试结论
通过该测试在交换机下做二层filter流量限制，如果将两个服务器接入到一个PFE下它两的流量最大下载2M，如果将两个服务器分别接到两个PFE下那么单个服务器的下载流量为2M。
2.2.5EX4200配置
Set firewall famiy Ethernet-switching filter juniper-filter term1 from source-address 10.10.10.0/24
Set firewall family Ethernet-switching filter juniper-filter t term1 then accept
Set firewall family Ethernet-switching filter juniper-filter t term1 then policer AAA Set firewall policer AAA if-exceeding bandwidth-limit 20m
Set firewall policer AAA if-exceeding burst-size-limit 60k
Set firewall policer AAA then discard
Set vlans vlan10 filter input juniper-filter
2.3、COS 二层限速
2.3.1测试目的
在交换机配置二层COS 做流量限速，从PC3 FTP客户端同时下载两个FTP服务器下的文件，两者的流量是否为2M左右。
2.3.2测试方法
PC1/PC2 为FTP服务器端，PC3作为FTP客户端下载，PC1服务器接到ge-0/0/0，PC2服务器接到ge-0/0/47 , PC3客户端接到ge-0/0/45 ，在交换机配置二层COS 针对10.10.10.0/24 进行分类。
并将此filter 调用到vlans下的vlan10 的input 方向，在把队列5限速为40M交将其调用到g-0/0/36。
2.3.3测试记录
QOS没做流量限制前
QOS做流量限速后
PC1FTP服务器在vlan10下的ge-0/0/0 、PC2FTP服务器在vlan10下的ge-0/0/47
2.3.4测试结论
通过该测试在交换机下做二层COS分类和流量限速，如果将两个服务器分别接到两个PFE下那么单个服务器的下载流量为5.5M。
2.3.5EX4200配置
set class-of-service interfaces ge-0/0/36 scheduler-map cos-vlan
set class-of-service scheduler-maps cos-vlan forwarding-class expedited-forwarding scheduler cos-vlan
set class-of-service schedulers cos-vlan shaping-rate 40m
set firewall family ethernet-switching filter juniper-filter term 1 from source-address 10.10.10.0/24
set firewall family ethernet-switching filter juniper-filter term 1 then forwarding-class expedited-forwarding
set firewall family ethernet-switching filter juniper-filter term 1 then loss-priority low
set firewall family ethernet-switching filter juniper-filter term all then accept
set vlans vlan10 filter input juniper-filter
3．测试总结
通过以上的测试，在二层和三层的filter QOS限速下，如果将限制带宽为20M，将两个FTP服务器放置在同一个PFE下它的流量最大2M，如果将两个FTP服务器分别放置在不同的PFE下它的单个FTP下载流量为2M ，所以说EX4200交换机它有两个PFE，前24个口为第一个PFE控制，后24个口为第二个PFE控制。
在基于二层COS的限速下，如果限制带宽为40M,将两个FTP服务器分别放置在不同的PFE下这两个FTP最大的下载流量为5.5M所以说COS限速可以针对两个PFE起作用。
