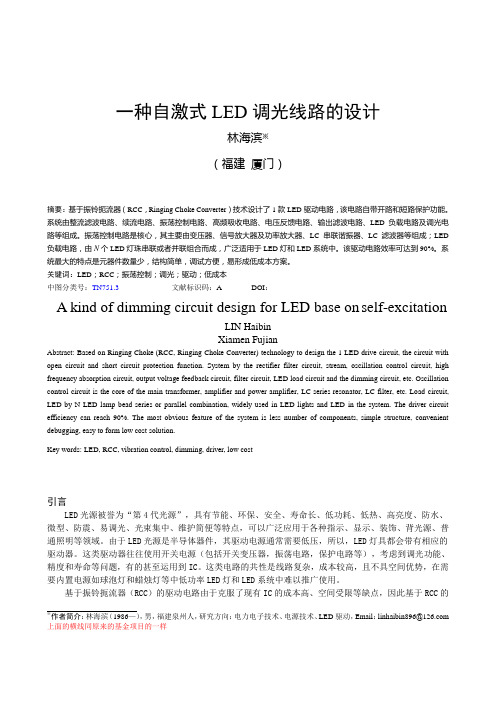

一种自激式LED调光线路的设计
一种自激式LED调光线路的设计林海滨※（福建厦门）摘要：基于振铃扼流器（RCC，Ringing Choke Converter）技术设计了1款LED驱动电路，该电路自带开路和短路保护功能。
系统由整流滤波电路、续流电路、振荡控制电路、高频吸收电路、电压反馈电路、输出滤波电路、LED负载电路及调光电路等组成。
振荡控制电路是核心，其主要由变压器、信号放大器及功率放大器、LC串联谐振器、LC滤波器等组成；LED 负载电路，由N个LED灯珠串联或者并联组合而成，广泛适用于LED灯和LED系统中。
该驱动电路效率可达到90%。
系统最大的特点是元器件数量少，结构简单，调试方便，易形成低成本方案。
关键词：LED；RCC；振荡控制；调光；驱动；低成本中图分类号：TN751.3 文献标识码：A DOI：A kind of dimming circuit design for LED base on self-excitationLIN HaibinXiamen FujianAbstract: Based on Ringing Choke (RCC, Ringing Choke Converter) technology to design the 1 LED drive circuit, the circuit with open circuit and short circuit protection function. System by the rectifier filter circuit, stream, oscillation control circuit, high frequency absorption circuit, output voltage feedback circuit, filter circuit, LED load circuit and the dimming circuit, etc. Oscillation control circuit is the core of the main transformer, amplifier and power amplifier, LC series resonator, LC filter, etc. Load circuit, LED by N LED lamp bead series or parallel combination, widely used in LED lights and LED in the system. The driver circuit efficiency can reach 90%. The most obvious feature of the system is less number of components, simple structure, convenient debugging, easy to form low cost solution.Key words:LED, RCC, vibration control, dimming, driver, low cost引言LED光源被誉为“第4代光源”，具有节能、环保、安全、寿命长、低功耗、低热、高亮度、防水、微型、防震、易调光、光束集中、维护简便等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明等领域。
RCC(自反馈式反激)电源设计步骤及要点
RCC（自反馈式反激）电源设计步骤及要点
引言：RCC电源结构简单，元器件数量少，但对大多数元器件质量要求很高，所以在设计电源时请结合自身的条件选择拓补。
但不代表某些人所说的“RCC电源容易坏”这个观点，因此结合实际来设计电源是最合适的。
设计步骤
1，计算输入功率P=Po/(0.7~0.89)
2，按照P大小决定使用开关管BJT/MOS，当P大于18W时，推荐使用MOS
3，设计驱动部分
3.1．驱动BJT，电流型驱动，计算驱动电流Ins=2*P/Vmin*β，驱动电压（即反馈绕组电压）推荐6~9V
3.2．驱动MOS，电压驱动，计算驱动电压Vns=Ns（反馈绕组）*Vmin*Dmax/Np大于10V
4，计算主电流回路及元件参数
4.1．计算连续时峰值电流Ip=2*P/Vmin*Dmax
4.2．计算限流保护电阻R≈0.75/Ip*Ip
4.3．开关管选用Io>2Ip，耐压选450~600V
5，设计变压器，在这里要说明一下，变压器的设计最好在满足1.5倍功率下进行设计
5.1．按上面步骤设计变压器，几个关键参数临界电流Iob选（0.5~0.8）*Io
5.2．变压器的漏感尽量做小以减下振铃对开关管的影响，从而也减小了吸收的损耗
5.3．变压器的原边电感在保证磁芯不饱和的情况下做到最大，可以帮助调试空载跳频
5.4．变压器结构说明，反馈绕组最好在第一层疏绕，初级-次级，当然有条件的可以选择三明治绕法6，输出整流滤波/反馈环路与普通反激设计相同，在此就不列举了。
市售RCC开关电源电路图及原理介绍
市售RCC开关电源电路图及原理介绍市售便携式CD/VCD机的交流适配器电路如附图所示。
该适配器标称输出为5V、500mA，体积为7×4×1.8cm，重量约180g，其功率体积比明显优于普通工频变压器适配器。
在市电220v输入时测试其输出电压在空载和VCD机正常播放时约为5.2V，无明显变动。
该适配器随机售出无图纸，印刷板无元器件编号，图中元器件数值为笔者实测，电路系根据实物绘出。
虽然电源的Q16、Q17标识已被砂纸打去，但根据电路结构和管子体积形状可以推断Q16为MJE13003、Q17为8050。
该适配器不同于一般脉宽调制开关电源。
Q16为开关管，R84为起动电阻，R83、C15为正反馈RC元件。
D5为C15的放电通路。
Q17为脉冲控制管，其基极R82的电压降组成开关管Q16的过流保护电路，R81、C12作为隔离电路.以防止输入Q17的稳压控制信号被R82所短路。
光耦器IC1和Q17又构成振荡抑制型(又称RCC型)稳压控制电路.RCC的特殊之处是通过抑制自激振荡的过程改变开关管导通/截止的占空比稳定输出电压，而不是控制每个振荡周期正程的脉宽。
当接通市电Q16启动以后，Q16的导通电流在脉冲变压器中存储磁能，随正反馈过程C15充电电流逐渐减小开关管进入截止区，T释放磁能，L4产生感应电压经D7向C30充电，经过几个振荡周期后，C30充电电压升高到5V以上，该输出电压经R17，光耦器发光二极管使稳压管D8击穿，光耦器初次级同时导通，使T的L2由D6整流的输出电压加到Q17的基极，Q17饱和导通，开关管Q16停振。
此时C30向负载电路放电，当C30放电电压低于5V时稳压管D8截止，Q17随即截止，开关管Q16又开始振荡重复上述过程。
其结果通过振荡一抑制过程保持输出电压的稳定。
此稳压过程不同于脉宽调制之处是，Q17并非对Q16的每个振荡周期导通时间进行控制，只要C30的充电电压未达到D8设定值Q17并不动作，因此称RCC方式为非周期性开关电源。
备用电源自投装置调试方案
备用电源自投装置调试方案批准：审核：编制：正泰电气股份有限公司海南矿业110kV铁矿变电站工程2014年7月12日目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (3)5. 作业方法 (3)6. 安健环控制措施 (6)7. 质量控制措施及检验标准 (7)1. 工程概况及适用范围本作业指导书适应于变电工程备用电源自投装置的调试作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1 作业（工序）流程图图3-1备自投作业流程图4. 作业准备4.1工器具及仪器仪表配置表4-1 主要工器具及仪器仪表配置5. 作业方法5.1作业条件检查5.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
5.1.2检查屏柜及二次电缆安装完毕，符合试验条件。
5.1.3试验人员熟悉相关资料和技术要求。
5.1.4试验仪器符合要求。
5.2通电前检查：5.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
5.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
5.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确,芯片放置位置正确。
5.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
5.2.5检查保护装置电源电压是否与实际接入电压相符。
5.2.6检查保护装置所配模块与实际配置的PT、CT相符合。
5.2.7保护屏接地是否符合要求。
5.2.8检查回路接线是否正确。
5.3绝缘检查5.3.1分组回路绝缘检查：将装置CPU插件拔出，在屏柜端子排处分别短接交流电压回路，交流电流回路、操作回路、信号回路端子；用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。
其阻值应大于10MΩ。
5.3.2整组回路绝缘检查：将各分组回路短接，用1000V兆欧表测量整组回路对地绝缘。
20W单端反激开关电源设计
辽宁工业大学电力电子技术课程设计（论文）题目：20W单端反激开关电源设计院（系）：电气工程学院专业班级：学号：学生姓名：指导教师：（签字）起止时间：2010-12-27至2011-1-7课程设计（论文）任务及评语注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要近年来，随着电力电子技术的发展，开关稳压电源正朝着小型化、高频化﹑继承化的方向发展，高效率的开关电源已经得到了越来越广泛的应用，单端反激式电路以其简单，可以高效提供直流输出等诸多优点，特别适合设计小功率的开关电源。
本文介绍了一种单端反激式单片开关电源的设计方法。
该开关电源输入电压单相170~ 260V，输入交流电频率45~65HZ,输出直流电压12V恒定,输出直流电流2A，最大功率：25W，可获得高质量的稳压输出。
参照给定的该电源的技术参数，设计了该开关电源的滤波、整流、逆变等电路。
详细的给出了开关电源高频变压器的设计方法，并通过反复试验有了一定的心得，取得了高频变压器设计的宝贵经验。
文中给出了主电路图，通过基本计算，选择控制电路和保护电路的结构以及变压器的变比及容量。
本文重点介绍该电源的设计思想，工作原理及特点。
关键词：开关电源；反激电路；脉宽调制目录 TOC \o "1-3" \f \h \zHYPERLINK \L "_TOC282099721"第1章绪论PAGEREF _TOC282099721 \H 1HYPERLINK \L "_T OC282099722" 1.1 开关电源技术概况PAGEREF _T OC282099722 \H 1HYPERLINK \l "_Toc282099723" 1.1.1开关电源的基本概念PAGEREF _Toc282099723 \h 1HYPERLINK \l "_Toc282099724" 1.1.2开关电源的发展PAGEREF _Toc282099724 \h 1HYPERLINK \L "_T OC282099725" 1.2 本文设计内容PAGEREF _T OC282099725 \H 2HYPERLINK \L "_TOC282099726"第2章 20W单端反激开关电源电路设计PAGEREF _TOC282099726 \H 3HYPERLINK \L "_T OC282099727" 2.1 20W单端反激开关电源总体设计方案PAGEREF _T OC282099727 \H 3HYPERLINK \l "_Toc282099728" 2.1.1开关电源的种类选择PAGEREF _Toc282099728 \h 3HYPERLINK \l "_Toc282099729" 2.1.2单端反激式开关电源PAGEREF _Toc282099729 \h 3HYPERLINK \l "_Toc282099730" 2.1.3开关稳压电源的电路原理框图PAGEREF _Toc282099730 \h 4HYPERLINK \l "_Toc282099731"2.1.4调宽式开关稳压电源的基本原理PAGEREF _Toc282099731 \h 5HYPERLINK \l "_Toc282099732"2.1.5开关电源的两种工作模式PAGEREF _Toc282099732 \h 5HYPERLINK \L "_T OC282099733"2.2 具体电路设计PAGEREF _T OC282099733 \H 6HYPERLINK \l "_Toc282099734" 2.2.1主电路设计PAGEREF _Toc282099734 \h 6HYPERLINK \l "_Toc282099735" 2.2.2控制设计PAGEREF _Toc282099735 \h 9HYPERLINK \l "_Toc282099736" 2.2.3保护电路设计PAGEREF _Toc282099736 \h 12HYPERLINK \L "_T OC282099737" 2.3 元器件型号选择PAGEREF _T OC282099737 \H 14HYPERLINK \L "_T OC282099738" 2.4 系统调试或仿真、数据分析PAGEREF _T OC282099738 \H 15HYPERLINK \L "_TOC282099739"第3章课程设计总结PAGEREF _TOC282099739 \H 17HYPERLINK \L "_TOC282099740"参考文献PAGEREF _TOC282099740 \H 18绪论开关电源技术概况开关电源的基本概念电源是将各种能源转换成为用电设备所需电能的装置，是所有靠电能工作的装置的动力源泉。
他激ZVS-RCC式零电压软开关开关电源充电器的研究与实践(行业一类)
他激ZVS-RCC 式零电压软开关开关电源充电器的研究与实践关键词：自激振荡，无源、无辅助开关准谐振，零电压开关（ZVS ），PWM 自适应同步，分布电容电流尖刺消除。
一、小功率AC/DC 开关电源的技术现状：现有离线式小功率AC/DC 开关电源从线路结构形式来分类大致有正激式、反激式、 半桥式等等几种；按驱动结构分类大致有自激式、它激式；按控制结构分类大致有PWM 控制、PFM 控制。
AC/DC 开关电源从核心技术上讲主要是控制方式。
PWM 控制方式制作的开关电源是当今开关电源方式制作的主流。
由于PWM 控制方式控制特性好，控制电路较简单，控制频率固定，成本低，在小功率开关电源中应用广泛。
但随着对开关电源的高功率密度，高可靠性、低成本要求的市场需求，对硬开关PWM 控制电路提出了挑战。
由于主开关器件结电容，变压器及线路板的分布电容的不可避免。
硬开关PWM 控制电路暴露出了主开关器件随功率增大、频率进一步提高损耗会明显增大的缺点，表现为主开关器件温升高，影响了开关电源的可靠性，且变换效率无法再进一步提高。
常规（非正向式）硬开关PWM 控制线路的主开关电压、电流波形（图1）及功耗分析：由以上V/I 波形可以看到，两种电路的波形有一个共同的特点：在主开关开通（T on ）时，都有一电流上冲尖刺，并且尖刺电流与主开关电压波形明显重叠。
在主开关关断（T off ）时，主开关电压和电流波形明显重叠。
正是由于这种重叠的存在，使主开关的动态损耗在电流大及频率高时更加严重。
Vin Vin Vf Vf 0重负载时主开关V /I 波形轻负载时主开关V /I 波形 图1：主开关电压、电流波形如果用一个MOSFET作主开关，这个MOSFET的C oss为300P，变压器及线路板的分布电容为100P，Cr总共为400P，假设频率f=100KHz。
由线路原理可知，MOSFET在开通时的电压（即Cr上的电压）为V f=V in+V clamV clam=N·(V out+V d+V tsr),V f：MOSFET漏极上的回扫电压，V in：电源的DC输入电压，N：变压器初次级匝比，V out：输出DC电压，V d：输出整流二极管上的压降，V tsr：变压器次级绕组上内阻引起的压降，得到：V f=V in+ N·(V out+V d+V tsr)假设有一回扫线路V f= V in+N·(V out+V d+V tsr)=310+10×(12+1+0.2)=442(V),V cr=V f=442V,MOSFET开通（Ton）时Cr电容的损耗可用下式计算：P cr=（C r·V cr2·f）/2代入计算：P cr= (400×10-12×4422×100×103 )/2=7.81456/2=3.90728(w)≈4W。
反激变换器
(10)
式中：K2=0.006; IFL－平均电流；∆I－峰值电流。 根据工作频率，材料，允许损耗选择∆Bmax。磁 芯选择后，热阻已知，根据温升确定允许损耗。 迭代法。（参看《开关电源磁性元件设计》） 或根据经验选择适当磁芯试算。窗口不够，再 选择大尺寸磁芯。反之，选择小些磁芯。
18
4) 决定线圈匝数
（12) 12)
（13)
24
如果初级电感是线性电感，选取∆φ/φ=0.2=∆I/Ia。 初级电感
U D η (U Dmax ) L1 ≥ = 0.2 Po' f ∆I1 f
' i ' i min 2
功率开关截止期间承受的电压
U CE = U i max U i max + nU = 1− D
' o
电路总效率
η = η i × ηT × η o
14
符号定义
变压器初级感应电势
U = U i − U ces − I i Ri
' i
Ri－输入回路所有电阻
满足输出电压时，变压器次级感应电势
U = U o + U D + I o Ro
' o
Ro－输出回路所有电阻。
因为输入或输出一个回路，电流相同，效率 等于电压比。变压器损耗是磁芯和漏感引起 的损耗。
例如：U'imin=10V,D=0.5,f=250kHz,P’o=50W, L=1µH
10
漏感影响－不可避免
a. 多路输出交叉调节问题。虽然理论上反激变
换器没有输出滤波电感，只有输出电容，相当 于电压源，只要一路稳定，多路输出的其余各 路基本上（除二极管压降）按匝比稳定输出， 但由于漏感存在，产生交叉调节问题。
高效率通信电源系统中的功率因数校正策略
电源与节能技术高效率通信电源系统中的功率因数校正策略李功明，陆继钊，李永杰，侯焕鹏（国网河南省电力公司信息通信分公司，河南随着通信技术的不断发展，通信数字设备对于电力能源的需求量也迅速增加。
高效率通信电源正逐渐成为通信技术领域中相关设备的主要供能系统。
如果高效率通信电源系统中存在谐波电流，则会降低功率因数，进而影响电源效率。
因此，必须要采取相应的策略校正功率因数。
对高效率通信电源系统进行了深入探讨，分析了功率因数校正技术，并阐述了功率因数校正技术在高效率通信电源系统中的应用策略。
这些策略有助于提高通信电源系统的功率因数和电源效率，从而充分发挥高效率通信电源系统的作用。
高效率通信电源系统；功率因数校正；校正技术；校正策略Power Factor Correction Strategy in High Efficiency Communication Power Supply SystemLI Gongming, LU Jizhao, LI Yongjie, HOU Huanpeng(State Grid Henan Electric Power Company Information and Communication Branch, ZhengzhouAbstract: With the continuous development of communication technology, the demand of communication digital equipment for electric energy is also increasing rapidly. High-efficiency communication power supply is gradually（1）电流的相是电路中储存的能量，并在电源和负载之间进行交换的部分。
在单相电路中，无功功率（2）是电源提供的总电能，包括有功功率和无功功率。
rcc电源调试
没有文章
3、万用表 4、其他（功率电阻，电位器，电容，电阻等等） 调式步骤及项目：
1、PCB及焊接情况检查 检测输入输出有无短路，元件极性是否正确，有无触碰等； 2、振荡调试 输出接一半负载，将输入电压慢慢调高，将示波器探头靠近变压器，看是否振荡。通常几十 伏（因负载而异）就可听到振荡的吱吱声；若已到满电压仍然无振荡，说明振荡电路有问 题。重点查：
/Article/151487/31475
2011-8-24
RCC反激开关电源的简单调试_设计制作_电源光源_磁|电|人|专业平台|
页码，3/5
B、正反馈：R6,C8 C、过流检测电阻：R12 D、 过压保护：DW1 5、恒流驱动调试 在输出接1.2倍的最大负载，输入电压调至允许最高值，减小驱动，刚好使输出电压降低， 在适当加大一点即可；调节： A、 驱动：R6,C8 B、恒流驱动：DW2,R10 6、过流保护调试 在输出接1.2倍的最大负载，输入电压调至允许最低值，将驱动加大一些，继续加重负载， 观察R12两端电压波形，调节R12使输出电压降低。回复原驱动。 7、过压保护调试 输出接一半额定负载，将输入电压慢慢调高，监视输出电压变化，输出电压VCC 15VA逐渐 增大，当到15V时，再增加十几伏。短接光耦两输入端，看VCC 15VA端电压值，调节 DW1，使输出电压不超过18V—20V(根据要求掌握)。 再将输入电压调至允许最高值，重复上述过程； 8、稳定性调试 输出接一半额定负载，将输入电压调至允许最高值，将输出负载逐渐减小直至间歇振荡，调 节： A、 反馈补偿：C1,C2,R3 B、动态恒流驱动：C6,R7 重复调节，使负载最小； 9、吸收回路调试 输入电压调至允许最低值，去掉R9,C4，观察开关管关断时刻的振荡波形，读出其谐振频
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单端自激式(RCC)反激开关电源的简单调试
字体大小：大| 中| 小2008-11-06 12:11 - 阅读：940 - 评论：0
单端自激式(RCC)反激开关电源的简单调试
徐丽红
王佰营
单端自激式(RCC)反激开关电源虽然效率低、调试麻烦，但是，它电路简单，更可贵的是具有“自我保护能力”---当输出过重或短路时，可自动进入间歇振荡保护模式并且啸叫“提醒”用户，而保护自己不被破坏。
因此，单端自激式(RCC)开关电源一直也受到重视并广泛使用。
关于单端自激式(RCC)反激开关电源的原理非常简单，就不赘述；但是该电路调试比较困难，这里以下图为例，简要说明其调试步骤及项目.
调试用设备：
1、调压器
2、示波器
3、万用表
4、其他（功率电阻，电位器，电容，电阻等等）
调式步骤及项目：
1、PCB及焊接情况检查
检测输入输出有无短路，元件极性是否正确，有无触碰等；
2、振荡调试
输出接一半负载，将输入电压慢慢调高，将示波器探头靠近变压器，
看是否振荡。
通常几十伏（因负载而异）就可听到振荡的吱吱声；若
已到满电压仍然无振荡，说明振荡电路有问题。
重点查：
A、起振电阻：R8
B、震荡管：Q2
C、正反馈回路：C8,D6,R6
D、振荡变压器：极性是否正确
3、稳压调试
将输入电压慢慢调高，监视输出电压变化，输出电压VCC+15VA逐
渐增大，当到15V时，应不随输入电压再继续增大；若继续增大，
就要检查稳压电路：
A、次级稳压部分：R1,R2,U1,R4;
B、光耦：PS1
C、初级稳压部分：D1,C3; R5,Q1;
4、重载启动调试
在输出接1.2倍的最大负载，输入电压调至允许最低值，上电，观察波形和输出电压；若启动迅速，波形、电压正常说明该项正常；若进入间歇振荡，或输出电压偏低就要检查或调节以下元件：
A、起振电阻：R8
B、正反馈：R6,C8
C、过流检测电阻：R12
D、过压保护：DW1
5、恒流驱动调试
在输出接1.2倍的最大负载，输入电压调至允许最高值，减小驱动，刚好使输出电压降低，在适当加大一点即可；调节：
A、驱动：R6,C8
B、恒流驱动：DW2,R10
6、过流保护调试
在输出接1.2倍的最大负载，输入电压调至允许最低值，将驱动加大一些，继续加重负载，观察R12两端电压波形，调节R12使输出电压降低。
回复原驱动。
7、过压保护调试
输出接一半额定负载，将输入电压慢慢调高，监视输出电压变化，输出电压VCC+15VA逐渐增大，当到15V时，再增加十几伏。
短接光耦两输入端，看VCC+15VA端电压值，调节DW1，使输出电压不超过18V—20V(根据要求掌握)。
再将输入电压调至允许最高值，重复上述过程；
8、稳定性调试
输出接一半额定负载，将输入电压调至允许最高值，将输出负载逐渐减小直至间歇振荡，调节：
A、反馈补偿：C1,C2,R3
B、动态恒流驱动：C6,R7
重复调节，使负载最小；
9、吸收回路调试
输入电压调至允许最低值，去掉R9,C4，观察开关管关断时刻的振荡
波形，读出其谐振频率，调节R,C使谐振频率为无缓冲时的三分之一
即可。
注意：有些调试项目之间会相互影响，需要重复调试一直到最佳。
若一直调不到最佳，就需要注意变压器的设计及制造工艺和PCB的布线情况。
通过以上调试，单端自激式(RCC)反激开关电源就可正常工作。
