通力LCE-保养员工培训资料

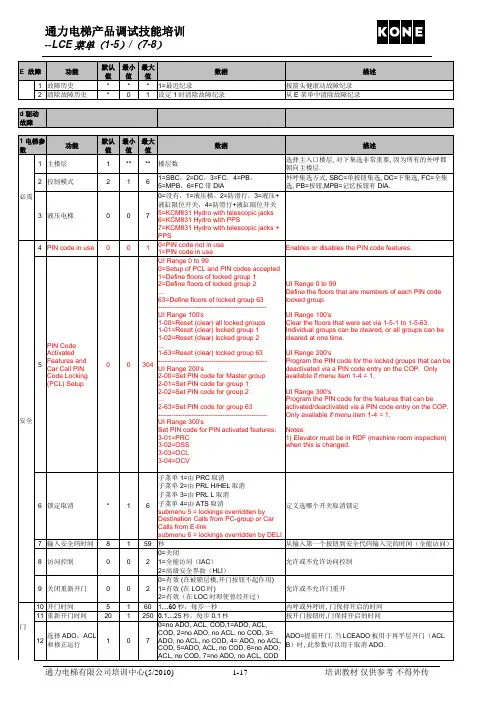

通力电梯1-8菜单讲解
0 2 1=有效 (在 LOC 时)
允许或不允许门重开
2=有效（在 LOC 时即使曾经开过）
1 60 1…60 秒，每步一秒
内呼或外呼时, 门保持开启的时间
1 250 0.1…25 秒，每步 0.1 秒
按开门按钮时,门保持开启的时间
0=no ADO, ACL, COD,1=ADO, ACL,
0
7
COD, 2=no ADO, no ACL, no COD, 3= ADO, no ACL, no COD, 4= ADO, no ACL, COD, 5=ADO, ACL, no COD, 6=no ADO,
2-01=Set PIN code for group 1
2-02=Set PIN code for group 2
...
2-63=Set PIN code for group 63
-------------------------------------------------
UI Range 300's
1-02=Reset (clear) locked group 2
...
1-63=Reset (clear) locked group 63
0
304
------------------------------------------------UI Range 200's
2-00=Set PIN code for Master group
UI Range 300's Program the PIN code for the features that can be activated/deactivated via a PIN code entry on the COP. Only available if menu item 1-4 = 1.
通力电梯技能培训教材系列
课程描述1. ...................................................................................... LCE部件和原理-3 -1.1MINI .............................................................. - 3 -1.2 MONO ............................................................. - 4 -2 LCE接地线屏蔽线检查........................... -5 -2. 1 机房 ............................... -5 -2.2 轿顶............................... -10 -3安全回路检查............................... -13 -3.1读图方法.............................. -13 -3.1.1 插头名称：.......................... -13 -3.1.2页码说明............................ -13 -3.1.3 RDF 特殊说明 ........................ -14 -3.1.4安全回路代号说明：....................... -14 -3.2安全回路开关测试.................................................. -15 -4 LCE接线检查完好.......................... -18 -4.1机房控制柜电子板：......................... -18 -4.2轿顶接线盒电子板：......................... -18 -4.3轿厢COP电子板：........................ -18 -4.4井道网络电子板：......................... -18 -5 LCE MAP的了解及使用 ................................................ -19 -5.1 MAP的功能：电源控制照明控制LCE用户界面 ............ -19 -5.2 MAP箱中的电子板功能...................... -19 -5.3操作界面的使用（见下图）........................................ -216 LCE 了解各电子板的输入输出信号指示灯等 (21)「LCE 部件和原理1.1MINI板世制内为尿叙乳件(OM KOI. PWLL_牛〔一丄•心门A 群腔擁中其它电棉报序界面11LWD.减速幵扶.机械锁 匕厂F 呼親I H l ( P I rlUI i I ： MIL：'■： til -i.iIO ： CDt < IFLCEC EB (；0Jrfi.wmJrm i 沖 i H i|if镇机开关■ - s [ 2 tv I ： 3 ****** WTWNMK«■ iMrlHim 輯m-FH> -C r IC 亠I ■护-LIL :XltAFl I RlAMXt ；ui 、仲 >i -i ■» --I i ii 屮艸WIH Mi IM m- % TI 电h mmu sit II i H11 I l ! I P .H|i ■『％ w 申、■■津n Ll ■ II aril* I IN KIM ； Wir ・主开关1■SPI I aI C l ： K\N LmLCIZAIM)I41；N-4|B-rr ................... I — I rv5：孔「I 吓便用..E-LINK 上邯F 爼的耳柜艸J JIXFFOH4— A -T'i4—*<JXT ：K H l.ut:*舟d ■4—*LtEFOB_■ __ |”M|L ；\.U 1SATI rapwt 丹 I ・(L*k%l 卞甘认C \R R(M>b■MnW.hWmii 4n4*«_F^H LI LLEL JO(21V ■• I 0轿顶安全冋辅顶低电 n I 5汕「:低W 社"I 03FI 忙.示•上/下抒信号 内选按題.关门按刨.FZ 输入.风康开关，轿内瞬 机.轿内忧先眼务输人<烟P 」OM9L ;・6.「=£ ‘q CN 三m on ■茗二=焉<需 ■- h O S J Q.-K :'.':宀ff iK fc 贯奪启kL.静 g o u LLJ o 」s m S 3S 二SK审害一士 - - 8—I.M g 周Is 莫 OA Q E-rt rJ n -O O E -a握迢i 校・鉴・{K d 8ELK 爲玄蟀mgodu呂瞿$ = §—cr --T -d nH9w ls ・s£叵妬锹眞権d ・-:邕T山/二S M £W-垂“MBd產*0±斗 0SE 去 Rd靈生；14* 9_>&_爵二=ONOIAI (N L2 LCE接地线屏蔽线检查2. 1机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECC板220V 电源接地线LCECPU至驱动器屏蔽线接地电源接地线 F 6Transferor 17 ® : ! iI IXM7/3PE21Omar. 3 f 35 ASO-SOHzF1-F3；5 79 LCE230 £ .2/1E ns/iFl XMl/J ；3 9°Power module Q2~T^；PE i ~=~ kI 723^1 LCEREC;:iK2/l F5M M II | i- - □ -1!i ；239I '3 jnrxqrjq 皿 rdH型吕匡凸啤23OVAC\| |XM5/2i I>»■'• I I3 79 LCEADOXM7/2 XC4/2^38? Filter wduJeLIOXCS/4 ；iSatety ch 血XD1/1JiGMtroJ_ iuwr control烦卯2淫］肢；----------------- -- ----------------------'XM5/4r-^-XC3/5'\5/23^K井道网络电源251接地线PO^ER SUPPLYTOSHAFT厂"3'^0652000*■时J:辺CHI--------1. LIFT -EM I/J-------------1厅门锁接地线 Ssfery chais ；1 -X 11 DOOR 滋嗣1!U22 is} H=>^2:■ 1 (■728767G0*I :I _____L 一：一一机房至轿厢网络接地线 5enaJ rretwork Seriiil netwcrtTP 血art 呼IPVbattHelp coining AianvIzit&rcciiti 1inercaa 2XcnexionKonexion:XC12 SHIELD75127BGO1/751233G01—5 GWYEEMLL ；10 11 12 13Id15 1«1111 —_T1 I- J -1FE机房至轿厢LCECC板220V电源接地线[3S -------------------------------------- | 77 :U deceleration sii F itc23 "up^77:N Deceleratiai switch "down*--------------------------------------------佥77 ;S Synchroniza tion swiCch~* ------------------------------------------------ r\806~~~LCEai \ ^25/1 Q/12V；KB25/2--------------------! KB26/11 XB26/2\\ KB27/1------- *■LoAd device:XB27/2^―(■ ----- InputES4S5XT1/7；:806:ELCECCEBiinput7A/1QI \385I 1Drive jncdule\375 LCECPU；XC11/Biup^tt4；ll2.2轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线(( ((\LCECCB 皿6» | IXBB BVSocket on car roofBN713&56G01 BH 附23呱AC45B[一 _________.1GNi EH ， T Q [_______________1_111轿门锁接地线■XB17 728779G0*Car door contact-----------------------------------------II'* ^>7___ i风扇照明接地线IXB14i _ 1；X315；XB32I 11门机接地线BKmuGN YEBUBK728773G0*72吕77如0审--------- ：jBKBUGNYE-!>-!>R>一』i-吕T-43 CarfanR^ergency batteryBKRD22744Car ［缈仙g3安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除3.1读图方法图中触点状态是电梯正常停在最底层，厅门轿门关闭，断开主电源3.1.1插头名称：XM - Machine Room 机房XT - Traveling Cable 随行电缆XH - Hoist way 井道XC - Car轿厢XG - Group 群组3.1.2页码说明页码在每页右下角图面分区：从左至右1-6从上至下A-H3.1.3 RDF特殊说明RDF开关动作时，以下的安全开关会被短路。
巨人通力运通系列培训资料
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
03 LCE控制系统培训课程
I/O，轿顶高压 I/O
17. Konexion PCB 18. 数字发声器 19. COP 20. 显示：方向，超载 21. KonexionCOP 单元 22. 报警按钮 23. 串行 I/O 界面 24. 内呼（1—8），开门按
钮，关门按钮
25. LCECOB 26. FRD 输入，风扇开关输
——LCE 控制系统介绍＋菜单＋故障代码 TSG 初级
6 轿厢电气
随行电缆连接在轿厢接线板 （LCECCB/LCECCBN）和轿厢接线 扩展板（LCECCEB）上。共有两条 随行电缆,一条接高电压信号，另一条 接低压信号。
低压信号有串行传输线主要包括 77:S，COP 信号显示、按钮、开关 和门信号。
串行 SPI I/O 接口
并行 （24V）I/O
选项盒 锁梯 ACU 界面
• SPI 界面 • 显示,上/下行信号
灯
• 内选按钮，关门按钮，FRD 输入，风扇开关，轿内锁 机，轿内优先服务输入
•
••
ATS 模式开关 内AT选S 上按/钮下开关
• ATS 直驶开关
• ATS 上/下灯
• 厅外锁开关
通力电梯有限公司培训中心(7/2008)
串行 SPI I/O 接口
SPI I/O 接口 显示 上/下行信号灯 到站钟 关门按钮 FRD 输入 风扇开关 轿内锁机
轿内优先服务输
内选按钮
并行 （24V）I/O 接口
通力电梯有限公司培训中心(7/2008)
4-46
培训教材 仅供参考 不得外传
通力电梯产品调试技能培训
——LCE 控制系统介绍＋菜单＋故障代码 TSG 初级
通力电梯更换各电路板后的自学习
课程描述1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板LCECEB 板更换电子板后做 5-7-16.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯产品调试技能培训LCE菜单
泊梯区域下楼层数
0
0
**
0=没用，否则是指定泊梯区域下楼层数
选择泊梯区域下楼层数，1－37=1时有效
39
泊梯区域上楼层数
0
0
**
0=没用，否则是指定泊梯区域上楼层数
选择泊梯区域上楼层数，1－37=1时有效
呼梯
40
反向内呼1ຫໍສະໝຸດ 010=关闭，1=开启
电梯能接受与运行方向相反的内呼.
41
取消错误内呼
0
0
2
子菜单1;[0,1,2,3,4]0=关闭,1=FCC C,2=FCC L,3=FCC B,4=FCC D,子菜单2:[0,1]0=关闭,2=FCC R
FCC C=两次停梯时,没有人进出轿厢(光幕没遮挡),取消所有剩余内呼.
FCC L=基于称重小于5％又有多个内选时取消登记内选FCC B=根据称重或光幕遮挡情况取消登记
一个群控里的成员
58
群控类型
0
0
1
0=内含的群控界面，2=带群控电脑界面
定义群控类型
消防
59
消防保留楼层
0
0
**
0或是从底楼到顶楼的任意楼层
消防保留楼层, FID B和FID M时必须为0.
60
消防返回楼层
1
**
**
楼层数
消防探测(FID)和消防员电梯(FRD)第一阶段返回的楼层
61
地区代码
0
0
26
间为5秒.
14
强迫关门限制
20
10
59
10…59秒，每秒一步
激活强迫关门的时间限制
15
新内呼快速关门
0
0
通力电梯更换各电路板后的自学习
课程描述目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
巨人通力运通系列培训资料
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
