道路限高架安装施工工艺及方法
高架桥施工工艺
高架桥施工工艺高架桥是一种在城市交通规划中常见的重要交通设施，它的建设涉及到复杂的施工工艺。
本文将介绍高架桥施工的一般步骤和常用技术，以及施工工艺中需要注意的问题。
一、项目准备阶段在高架桥的施工之前，需要进行详细的项目准备。
这个阶段包括工程设计、施工图纸的编制、选址和环境影响评估等工作。
同时，还需要进行土地征收、施工许可证的办理以及与相关部门的协调沟通等工作。
二、地基处理高架桥的施工首先要进行地基处理。
这一步骤通常包括清理、平整、加固地基等工作。
清理地基主要是清除表层的杂草、垃圾等物质，以便进行后续工作。
平整地基是为了确保施工的稳定性，通常采用挖土填筑的方法进行。
对于地基不够坚固的情况，还需要进行加固，以增强地基承载能力。
三、桩基施工桩基是高架桥施工中的重要组成部分。
它的作用是为桥梁提供坚固的基础支撑。
桩基的施工通常分为预制和灌注桩两种方式。
预制桩是在施工工地外预先制作好的桩，然后运到施工现场进行安装。
灌注桩是通过将混凝土灌入钻孔形成的桩体。
桩基施工需要注意控制桩的垂直度和位置准确性，确保施工质量。
四、拼装钢结构高架桥的主体结构通常采用钢结构。
在施工过程中，需要对钢结构进行预制、运输和拼装等工作。
预制工作包括加工箱梁、横梁等部件。
运输工作主要是保证钢结构在运输过程中的安全。
拼装工作是将预制好的部件进行组装，形成完整的桥梁结构。
在拼装过程中，需要使用吊车等设备，确保各部件的准确拼接。
五、桥面铺装桥面铺装是指在钢结构搭建完成之后，对桥面进行铺装。
桥面的铺装通常使用沥青或混凝土材料。
铺装施工需要考虑交通流量、排水情况和防滑性能等因素。
在铺装过程中，需要进行工作区域的设置和交通指引，确保施工安全和交通畅通。
六、防护装置设置高架桥施工完成后，还需要设置相应的防护装置。
这些装置包括护栏、防撞墩等，用于保护桥梁和行车安全。
在设置防护装置时，需要考虑交通流量和环境要求等因素，确保装置的有效性和稳定性。
七、验收和维护高架桥的施工完成后，需要进行验收和维护。
限高架专项施工方案
限高架专项施工方案为了解决城市交通拥堵问题，提高交通效率，建设城市快速路和高架道路已成为不少城市的重要举措之一、针对限高架专项施工，可以采取以下方案。
首先，施工前应制定详细的施工计划。
根据限高架的具体要求和技术要求，确定施工的时间、地点和工序，以确保施工过程的顺利进行。
同时，还需了解施工过程中可能遇到的风险和危险因素，并采取相应的预防措施，确保施工安全。
其次，施工过程中需要进行必要的交通引导和管制。
限高架施工通常需要封闭一定的道路，因此对于受影响的交通流线，必须提前进行合理的交通引导和排队措施。
在施工期间，限制行驶车辆的通行，避免出现拥堵和交通事故。
同时，需要设置合理的标志和标线，以提醒驾驶员注意施工区域，并严禁越过施工区域。
此外，施工过程中需要进行经常性的监督和检查。
监督人员应及时对施工现场进行巡查，确保施工过程符合规范，并及时发现和解决可能存在的问题。
同时，需要对施工质量进行监测和评估，确保施工质量达到要求。
最后，在施工完成后，需及时进行交通恢复工作。
恢复工作包括拆除施工期间设置的临时设备和标志，清理施工现场，并修复和恢复原有的交通路线。
同时，要对施工过程中可能对周边环境和居民造成的影响进行评估和处理，保证施工对周围环境的影响最小化。
综上所述，限高架专项施工方案应包括制定详细的施工计划、进行交通引导和管制、监督和检查施工质量以及及时进行交通恢复工作等步骤。
通过合理的施工方案，可以确保施工过程的顺利进行，保证施工质量和安全，同时最大程度地降低对城市交通和居民生活的影响。
限高架专项施工方案
一、工程概况本工程为限高架安装项目，旨在提升城市交通管理水平，确保道路交通安全。
工程内容包括限高架的采购、运输、安装、调试及验收等环节。
以下为限高架专项施工方案。
二、编制依据1. 《城市道路交通安全设施设计规范》（GB 51028-2015）2. 《城市道路交叉口设计规范》（GB 50189-2013）3. 《道路交通安全设施施工及验收规范》（GB 50254-2017）4. 《建筑起重机械安全规程》（GB 6067.1-2010）5. 《特种设备安全监察条例》（国务院令第373号）三、施工准备1. 人员组织：成立专项施工小组，明确各成员职责，确保施工顺利进行。
2. 材料设备：采购符合标准的限高架，确保其质量、性能满足设计要求。
同时，准备必要的施工工具和设备，如吊车、卷扬机、切割机等。
3. 施工现场：对施工现场进行清理，确保施工环境安全、整洁。
设置警示标志，提醒过往行人、车辆注意安全。
四、施工工艺及方法1. 预埋基础：根据设计要求，在限高架安装位置预埋基础，确保基础稳固、平整。
2. 限高架安装：采用吊车将限高架吊装至预埋基础上方，调整位置，使其与地面平行。
使用水平仪和垂直仪进行校准，确保限高架安装精度。
3. 连接固定：将限高架与基础进行连接固定，确保其稳定性。
连接部位应采用高强度螺栓，并进行拧紧力矩检测。
4. 调试与验收：安装完成后，对限高架进行调试，确保其工作正常。
邀请相关单位进行验收，合格后方可投入使用。
五、施工安全保证措施1. 施工人员安全：施工人员应穿戴安全帽、安全带等防护用品，严格遵守操作规程，确保人身安全。
2. 设备安全：施工设备应定期检查、维护，确保其安全可靠。
操作人员应熟悉设备性能，掌握操作技能。
3. 环境保护：施工过程中，注意保护施工现场环境，减少噪音、粉尘等污染。
4. 防止交通事故：在限高架安装期间，设置警示标志，提醒过往行人、车辆注意安全。
夜间施工时，开启照明设备，确保施工安全。

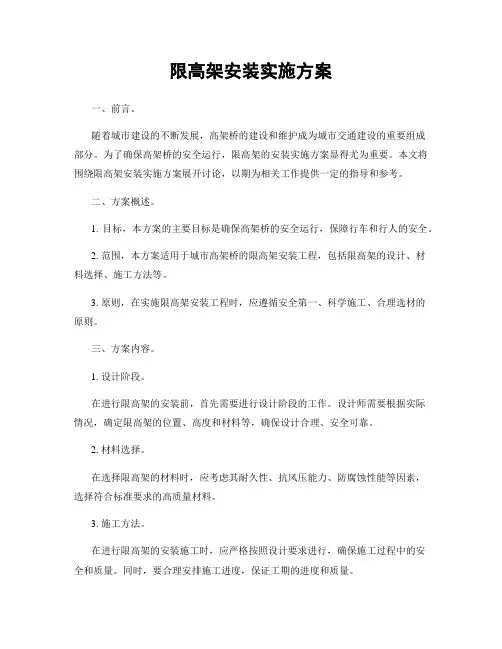

限高架安装实施方案
限高架安装实施方案一、前言。
随着城市建设的不断发展，高架桥的建设和维护成为城市交通建设的重要组成部分。
为了确保高架桥的安全运行，限高架的安装实施方案显得尤为重要。
本文将围绕限高架安装实施方案展开讨论，以期为相关工作提供一定的指导和参考。
二、方案概述。
1. 目标，本方案的主要目标是确保高架桥的安全运行，保障行车和行人的安全。
2. 范围，本方案适用于城市高架桥的限高架安装工程，包括限高架的设计、材料选择、施工方法等。
3. 原则，在实施限高架安装工程时，应遵循安全第一、科学施工、合理选材的原则。
三、方案内容。
1. 设计阶段。
在进行限高架的安装前，首先需要进行设计阶段的工作。
设计师需要根据实际情况，确定限高架的位置、高度和材料等，确保设计合理、安全可靠。
2. 材料选择。
在选择限高架的材料时，应考虑其耐久性、抗风压能力、防腐蚀性能等因素，选择符合标准要求的高质量材料。
3. 施工方法。
在进行限高架的安装施工时，应严格按照设计要求进行，确保施工过程中的安全和质量。
同时，要合理安排施工进度，保证工期的进度和质量。
四、实施步骤。
1. 前期准备。
在进行限高架的安装前，需要做好前期准备工作，包括场地清理、材料准备、施工设备的调试等工作。
2. 施工过程。
在进行限高架的安装施工时，应按照设计要求进行，严格控制施工质量，确保施工安全。
3. 完工验收。
在限高架安装施工完成后，需要进行完工验收工作，确保限高架的安装符合设计要求，并能够正常使用。
五、安全保障。
在进行限高架的安装工程时，应严格遵守相关安全规定，加强安全教育培训，确保施工人员的安全意识和安全技能。
六、总结。
限高架的安装实施方案是确保高架桥安全运行的重要保障措施。
在实施过程中，需要严格按照设计要求进行，确保施工质量和安全。
同时，需要加强安全教育培训，提高施工人员的安全意识。
希望本方案能够为相关工作提供一定的指导和参考，确保高架桥的安全运行。
桥梁限高架安装施工方案
一、工程概况本项目为桥梁限高架安装工程，旨在确保桥梁通行安全，避免因超限车辆通行造成的安全隐患。
本次施工对象为原G109公乌素镇路段二号井桥梁，桥梁两侧将安装限高架，高度为2.9米，禁止大型载货车辆通行。
二、施工准备1. 施工队伍：组建一支具备桥梁施工经验的专业施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
2. 施工材料：限高架、螺丝、焊接材料、施工工具等。
3. 施工设备：吊车、切割机、焊接机、测量仪器等。
4. 施工图纸：熟悉并掌握桥梁限高架安装图纸，确保施工顺利进行。
三、施工步骤1. 施工前准备：组织施工队伍进行技术交底，明确施工任务、质量要求、安全措施等。
2. 施工测量：对桥梁限高架安装位置进行测量，确保限高架安装高度符合设计要求。
3. 施工放样：根据测量结果，在桥梁两侧画出限高架安装位置线，作为施工依据。
4. 限高架安装：（1）清理现场，确保施工环境整洁；（2）利用吊车将限高架吊装至安装位置；（3）对限高架进行水平、垂直调整，确保安装精度；（4）使用螺丝将限高架固定在桥梁两侧；（5）对限高架进行焊接，确保其牢固性。
5. 施工验收：安装完成后，由监理单位对限高架安装质量进行验收，合格后方可投入使用。
四、施工注意事项1. 施工过程中，严格执行安全操作规程，确保施工人员安全。
2. 限高架安装过程中，注意保护桥梁结构，避免对桥梁造成损坏。
3. 施工现场应设置安全警示标志，提醒过往车辆和行人注意安全。
4. 施工过程中，如遇恶劣天气，应暂停施工，确保施工质量。
5. 施工结束后，对施工现场进行清理，恢复原状。
五、施工进度安排1. 施工准备：3天2. 施工测量：1天3. 限高架安装：2天4. 施工验收：1天总计：7天六、施工质量保证措施1. 选用优质限高架材料，确保其质量符合设计要求。
2. 严格按照施工图纸进行安装，确保安装精度。
3. 施工过程中，加强质量检查，发现问题及时整改。
4. 施工完成后，由监理单位进行质量验收，确保施工质量。

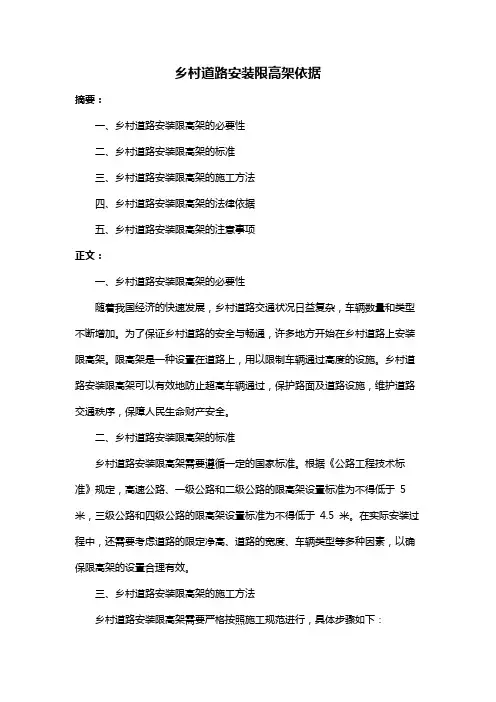

乡村道路安装限高架依据
乡村道路安装限高架依据摘要：一、乡村道路安装限高架的必要性二、乡村道路安装限高架的标准三、乡村道路安装限高架的施工方法四、乡村道路安装限高架的法律依据五、乡村道路安装限高架的注意事项正文：一、乡村道路安装限高架的必要性随着我国经济的快速发展，乡村道路交通状况日益复杂，车辆数量和类型不断增加。
为了保证乡村道路的安全与畅通，许多地方开始在乡村道路上安装限高架。
限高架是一种设置在道路上，用以限制车辆通过高度的设施。
乡村道路安装限高架可以有效地防止超高车辆通过，保护路面及道路设施，维护道路交通秩序，保障人民生命财产安全。
二、乡村道路安装限高架的标准乡村道路安装限高架需要遵循一定的国家标准。
根据《公路工程技术标准》规定，高速公路、一级公路和二级公路的限高架设置标准为不得低于5 米，三级公路和四级公路的限高架设置标准为不得低于4.5 米。
在实际安装过程中，还需要考虑道路的限定净高、道路的宽度、车辆类型等多种因素，以确保限高架的设置合理有效。
三、乡村道路安装限高架的施工方法乡村道路安装限高架需要严格按照施工规范进行，具体步骤如下：1.复核混凝土基础的轴线及基础顶面标高，确保基础稳定。
2.采用分件吊装的方法，先吊装所有钢柱，待校正固定后，依次吊装框架钢梁，随吊随调整，保证构件安装到位。
3.安装前需检查钢构件，确保构件具有出厂合格证，并按照图纸进行查点复核。
4.编制安装计划和构件供应计划，组织好施工。
5.施工过程中要保证安全，对地脚螺栓进行保护，防止损坏。
四、乡村道路安装限高架的法律依据乡村道路安装限高架的法律依据主要来自《公路法》、《道路交通安全法》和《超限运输车辆行驶公路管理规定》等法律法规。
其中，《超限运输车辆行驶公路管理规定》第十五条规定，公路管理机构应当在规定期限内对超限运输车辆作出行政许可决定。
对于未经许可的超限车辆，公路管理机构有权拒绝其通行。
五、乡村道路安装限高架的注意事项1.在设置限高架时，应充分考虑道路的实际情况，如道路的限定净高、道路的宽度等。
公路限高架施工方案
公路限高架施工方案引言公路限高架施工是一项关系到交通安全和交通流畅的重要工程。
为了确保施工安全、减少对交通的影响，科学合理的施工方案是必不可少的。
本文将探讨公路限高架施工的方案设计和施工流程，并提供一套详细的施工方案，以期为相关建设提供参考。
施工前准备工作施工前的准备工作是确保施工顺利进行的重要环节。
以下是施工前准备工作的内容：1.方案设计：先制定一套完善的方案设计，包括施工的起止时间、限高架的设计和材料选择等。
2.施工申请：在进行施工前，需要向相关部门提出施工申请，获得合法的施工许可。
施工许可的申请过程需要提供详细的施工方案和安全措施。
3.路面铺设：在施工前，需要对施工区域进行路面铺设，确保施工区域的平整度和稳定性。
施工步骤公路限高架施工包括以下几个步骤：步骤1：施工区域标识在限高架施工区域的入口和出口设置标识牌，明确限高架施工的区域范围，提醒驾驶员注意限高。
步骤2：施工设备安装安装施工所需的设备和工具，包括起重机械、脚手架等。
确保设备的安全性和稳定性，同时设置安全警示标识，提醒施工人员和驾驶员注意施工区域。
步骤3：限高架搭建根据方案设计要求，开始搭建限高架结构。
在搭建过程中，需要保证结构的稳定性和安全性，并根据需要进行检测和调整。
步骤4：施工验收在限高架搭建完成后，进行施工验收。
验收内容包括结构的稳定性、安全措施的完善性等。
步骤5：施工区域清理施工完成后，对施工区域进行清理，确保交通的畅通和安全。
施工注意事项在进行公路限高架施工时，需要注意以下事项：1.安全措施：施工过程中，应加强安全防护措施，设置安全标识和警示标志，确保施工人员和驾驶员的安全。
2.交通管制：在施工区域周边设置交通管制措施，如设置施工路段的交通标志、路障等，引导交通流向。
并提前做好交通疏导工作，避免交通堵塞和事故。
3.定期检测：在施工过程中，定期检测施工结构的稳定性，及时发现问题并做出调整。
4.施工队伍管理：加强对施工队伍的管理，确保施工人员的素质和施工质量。
道路限高架施工方案
道路限高架施工方案1. 简介道路限高架施工方案是为了在道路上进行高架施工而制定的一套施工计划和措施。
该方案的目的是确保施工过程安全、高效，并最大限度减少对交通的影响。
本文档将介绍道路限高架施工方案的主要内容和步骤。
2. 方案目标本项目的目标是在道路上进行高架施工，主要包括以下方面的工作：•铺设高架桥的支撑结构；•安装高架桥的桥面板；•进行道路平整和修整工作；•完成与高架施工相关的辅助工程。
3. 施工步骤3.1 前期准备在施工之前，需要进行一系列的前期准备工作，包括但不限于：•召集相关的施工人员和工作队伍；•组织施工设备和材料的采购；•对施工现场进行勘察和测量；•制定详细的施工计划和时间表。
3.2 施工区域保障在施工区域附近的道路上设置临时围栏，确保施工区域安全，阻止行人和车辆进入施工现场。
同时，需要设置警告标志，提醒过往行人和车辆注意施工作业，并有专人负责指挥交通，确保交通畅通。
3.3 支撑结构铺设在道路上搭建起支撑结构，以便支撑高架桥的施工和安装。
这一步骤需要采用适当的起重设备和工具，确保支撑结构的稳固性和安全性。
3.4 高架桥安装安装高架桥的桥面板，包括连接桥梁和预制桥面板。
在安装过程中，需要注意施工人员的安全，并确保桥面板的精确安装。
安装完成后，需要进行检测和测试，确保桥面板的质量和稳定性。
3.5 道路平整和修整完成高架桥的安装后，需要对道路进行平整和修整，以便适应高架桥的形状和高度。
这一步骤包括道路表面的铺设和修补工作，确保道路的平坦和稳定。
3.6 辅助工程完成高架施工相关的主体工程后，还需要进行一些辅助工程的完成，包括但不限于：•安装路灯和交通信号灯；•设置路标和指示牌；•设计并绘制道路标线。
这些工作有助于提高道路的安全性、美观性和通行效率。
4. 安全措施在道路限高架施工过程中，必须采取一系列安全措施，以确保施工人员和过往行人、车辆的安全。
常见的安全措施包括：•设置安全警示标志，提醒过往行人和车辆注意施工现场；•配备专人负责交通指挥，确保交通畅通；•使用合适的安全设备，如安全帽、安全绳等，确保施工人员的安全；•对施工现场进行定期检查和维护，及时发现并排除安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路限高架安装施工工艺及方法
一、施工工艺流程
施工流程：基础浇筑→下料→立柱焊接→除锈→油漆→运输→吊装→表面涂装。
二、施工方法要点
1、基础：
混凝土基础180cm×80cm×200cm，埋深150cm，外露50cm，采用C20混凝土现浇。
施工时注意预埋钢板和地脚螺栓。
预埋位置和高差必须严格控制在5mm 之内。
2、下料：
下料采用火焰切割机进行柱切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为保证柱身拼装准确，需制备组装样板，柱身主体焊接采用电焊机手工焊接，钢管柱焊接完成后进行调直矫正。
钢管柱涂装严格按标准除锈、刷油。
3、焊接：
立柱与横杆采用坡口焊焊接，焊接后边缘30mm–50mm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。
4、除锈：
除锈采用专用除锈设备，经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。
5、油漆：
表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。
存放在厂房外，则应在当班漆完底漆。
油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。
油漆在涂刷过程中应均匀，不流坠。
6、运输：
运输过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护，搬运后的构件如发生变形损坏，应及时进行修补，以确安装时构件完好无损。
7、安装：
立柱吊装前首先确定构件吊点位置，吊装时做好防护措施。
钢柱起吊后，当柱脚距地脚螺栓约30cm-40cm时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。
经过初校待垂直偏差在20mm内，拧紧螺栓，临时固定即可脱钩。
横杆在柱子复核完成后进行，横杆吊装时采用两点对称绑扎起吊就位安装。
横杆起吊后距柱基准面100mm时徐徐慢就位，待横杆吊装就位后进行对接调整校正，然后固定连接。
横杆吊装时随吊随用吊线锤校正，有偏差随时纠正。
安装校正，钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。
8、表面涂装：
表面涂装黑黄相间条纹作为醒目标志，条纹宽20cm，条纹垂直杆件轴线方向，标识板严格按交通管理部门要求设置。
