钢波纹管涵的施工技术及质量控制
钢波纹管涵的施工技术及质量控制
发表时间：2019-07-22T15:10:07.440Z 来源：《基层建设》2019年第12期作者：刘汉雄[导读] 摘要：为对结构稳定性和可靠性进行保证，满足工程施工需要，我们需要落实质量控制的工作。
中交一公局第三工程有限公司北京市 100000
摘要：为对结构稳定性和可靠性进行保证，满足工程施工需要，我们需要落实质量控制的工作。
钢波纹管涵是一种比较常见的施工技术，现已在工程项目建设中得到广泛应用。
为实现对工程施工质量的保证，我们需要严格遵循施工技术流程，落实相关施工技术的措施，加强质量管理的工作，建立完善的质量管理体系。
本文主要基于作者实际工作经验，简要的分析钢波纹管涵施工技术，希望对相关从业人员有所帮助。
关键词：钢波纹管涵；施工技术；质量控制
前言
钢质波纹管涵洞施工中常见的问题包括承载力低，倾斜度过大，桩体破碎。
为了避免这些问题，实现工程质量的控制，我们应该严格把握施工技术措施，实施缺陷处理技术。
加强钢管波纹管涵施工质量管理，做好施工准备工作，注重现场勘察管理，完善质量管理体系。
1 钢波纹管涵施工的常见问题
1.1钢制波纹管涵洞承载能力太低
承载力性能未达到设计规范，施工人员质量控制意识薄弱，钢质波纹管涵洞施工未按技术规范进行。
管涵不进入轴承层的设计，但深度符合设计值，或落在硬障碍物上，影响稳定性和可靠性。
同时，钢制波纹管涵洞的倾斜度过大，发生断裂现象，影响其承载能力，或者调查报告不全面。
与实际情况不一致，数据不全面，难以有效指导钢质波纹管涵洞的施工，容易造成质量缺陷。
1.2 钢波纹管涵倾斜度过大
严格控制倾斜度是钢管波纹管涵洞施工的关键内容，也是各施工单位的重点。
但是，目前的工作还没有到位，导致钢制波纹管过度倾斜。
常见原因包括：钢质波纹管涵洞质量差，顶面倾斜，发生变形，施工过程中发生偏差，位置发生偏移，导致倾斜。
或者安装位置不正，出现偏移现象。
钢质波纹管涵洞的距离控制不合理，挤压效果明显，基坑开挖不到位，影响倾斜控制，造成过度偏移。
钢质波纹管涵洞已经破碎。
钢制波纹管涵洞的倾斜度太大，提升和运输支点定位不当，弯曲过大而不会引起断裂现象。
钢制波纹管涵洞提升速度过快，联合处理不到位，影响施工质量控制效果。
2 钢波纹管涵的施工方法
2.1 工艺流程
施工准备测量和放样基坑开挖基础处理管接头组件后盖回填成品验收。
2.2 施工技术
（1）施工准备。
1）准备安装工具，起重设备，套筒扳手，定制刚性板，固定扭矩电动扳手和固定扭矩扳手。
2）备足爬梯、跳板。
3）将电源接至施工现场。
（2）测量放样。
在施工前，测量人员根据涵洞的长度和宽度以及场地的原始地面高程计算出挖掘边缘线的位置和四个角的坐标，然后使用仪器进行采样。
确定管涵的轴线和挖掘边缘的位置并埋设桩柱，在挖掘线上用白色石灰标记。
（3）基坑开挖。
1）当设计图纸有明确要求时，应按图纸要求进行挖掘;当图中未给出具体要求时，基本垫层厚度和槽宽如下表所示。
2）基坑开挖应根据路基的开挖标准进行开挖。
3）应及时检查设计标高的基坑，检查基坑的大小，高程和基础承载力。
满足要求后，基础施工应立即进行，不得长时间暴露，扰动或浸泡。
（4）基底处理。
基坑挖掘到设计深度后，如果基础承载力不符合设计要求，必须通知主管和设计单位进行更改，并通过更换填充物确保基础承载力挖掘设计深度，基础承载力符合设计要求时，应通知相关人员接受检查，及时关闭回填，防止地下水或地表水累积影响承载力。
（5）管节拼装。
首先，确认涵洞的位置，中心轴和中点，并标记它。
一种简单的钢管支架，用于装配时使用。
同一部分中的瓦楞纸板组装顺序是自下而上的。
瓦楞纸板沿涵洞长度的宽度应为12厘米，重叠部分应覆盖下板与上板。
圆周板的连接应该是梯形的，也就是说，一个板的一侧在另一个板的下方。
另一次在另一块之上并用螺母拧紧。
（6）涵背回填。
管体两侧回填及顶部回填。
如果要在填充时控制松散铺装的厚度为20厘米，首先在填充前标记管接头两侧每20厘米的高度。
填充时由标记线控制。
当回填波纹管和涵洞的侧面时，必须使用分级良好的天然砂砾或分级砾石。
在管道最大直径两侧的50厘米范围内禁止超过5厘米的硬物。
填充时，应在涵洞同步对称时进行填充，以避免涵洞两侧产生不平衡力，产生平面偏差。
3 加强钢质波纹管涵的施工质量管理工作
3.1 钢质波纹管涵施工控制
在对钢质波纹管涵洞进行施工时，我们需要选择出合适地原材料、机械设备等，以保证施工原材料的质量合格，设备性能的良好。
在进行施工技术和施工方案的标准审查阶段，我们需要确保其混凝土施工配合比能够满足施工要求，保证混凝土到位，可加工性能良好，对钢管波纹管涵整体的施工质量进行提升。
在我们完成施工任务之后，及时开展质量的检验工作，以确保钢质波纹管涵的施工质量能够满足要求，长度符合施工规范的要求，及时的处理缺陷。
在施工设备维护的正式开展前，对混凝土的均匀性进行检查，以保证坍落度能够符合各指标要求，对不合格的混凝土则是禁止用于施工中，避免质量安全隐患的存在。
3.2 对钢波纹管涵的缺陷处理措施
如果说，因为钢制波纹管的涵洞深度不够，我们则是采用沉降方法进行处理，对于质量缺陷问题，我们需要采取灌浆方法、复合地基和精馏的方法，对于工程施工实际情况，选择出有针对性的施工技术，并且合理修改施工的参数，合理改变土的深度、施工位置，实现缺陷问题及时的处理，以提升钢管波纹管涵洞的施工质量。
3.3 注重对钢管波纹管涵洞施工强度的控制
在正式施工之前，我们需要对土波纹管的涵洞实施土壤的测试，以保证土壤能够满足设计要求，对原土进行内部的检查，以保证土壤的强度满足工程施工要求。
严格控制其填料、土壤层的含水量，以避免含水量的过高，若是含水量的过大，流动现象将会影响到钢质波纹管顺利的实施，对工程施工质量有所影响，限制了钢质波纹管涵洞施工的效果。
3.4 雨季期间的钢制波纹管涵洞施工质量控制
在雨季进行施工是在所难免的，在一定程度上影响到钢质波纹管涵施工的难度。
所以，钢质波纹管涵洞是不适合在雨季进行施工的，若是必须在雨季进行施工，我们必须落实下面几点工作：第一，做好施工准备工作，保证钢质波纹管涵洞的施工，积极改善工程排水设施，及时的排放雨水，避免雨水渗入影响到钢管的波纹管涵洞施工质量。
第二，经过合理的设置其排水的设施，能够保证排水的顺畅性。
第三，实现对填料含水量的及时控制，按照钢波纹管涵施工技术的要点，以保证整个工程施工效果。
4 钢管波纹管涵施工中常见问题的处理
4.1 注重钢管波纹管涵的施工现场勘查管理
在对钢质波纹管涵的施工建造之前，我们需要组织技术人员、管理人员，对工程施工现场、周边的环境等进行实地的调查。
在公路工程的建筑材料方面，获取尽可能的资料，准确的信息，以掌握工程施工现场基本的情况，为施工方案提供出准确的数据。
在具体来讲，调查主要包含周围建筑物的数量、类型，周围建筑物结构、特点、位置、施工现场地形、施工现场的环境、路线的铺设等等，在掌握其情况的基础上，做好相关记录的工作，以保证所有数据的准确性，为项目科学设计，提升钢管波纹管涵施工质量能够奠定坚实的基础。
4.2对钢管波纹管涵的施工管理体系进行建立和健全
为实现确保钢管波纹管涵的施工质量，我们需要加强对工程项目建设管理的工作，建立健全工程施工管理的制度，并且注意钢管波纹管涵的定位以及焊接的质量。
严格的制定相关施工管理制度和实施，促使施工人员、施工单位的责任能够明确，对自身责任感进行增强，落实各质量管理的工作。
除此之外，经过建立完善的激励和奖惩制度，对施工人员的工作积极性进行激发，并且促使他们能够开展钢管波纹管涵的建设工作，调动出工作的热情。
对于信息技术有效应用，需要实现钢管波纹管涵施工的动态化控制工作，并且做好有关数据的记录，加强对现场的检查，对质量安全隐患进行积极的消除，保证工程项目的顺利进行。
结束语
总之，项目中钢制波纹管和涵洞的应用可以减少资金投入，促进建设进度，其耐久性良好。
钢质波纹管涵的应用不仅可以提高项目的经济效益，而且可以促进中国经济的发展。
参考文献
[1]张鑫.浅谈钢波纹管涵施工及质量控制技术.2017.
[2]李萍.公路钢波纹管涵洞设计与施工技术研究.2017.。

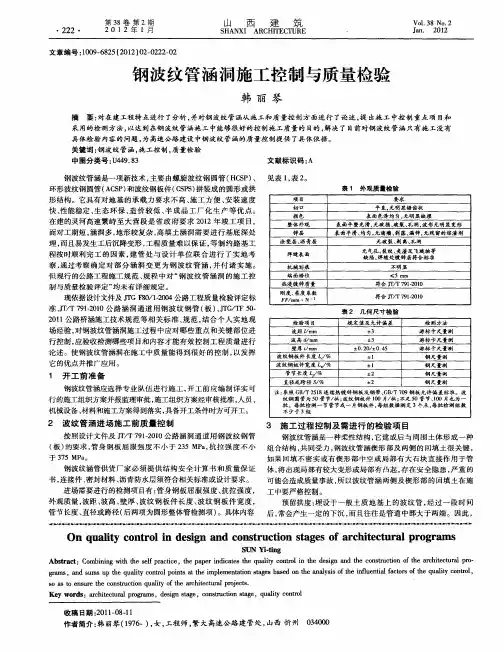

钢波纹管涵洞施工控制与质量检验
≤５ ｍｉ ｌ ｌ
面对工期短 ， 涵洞多 ， 地形 较复杂 ， 高填土涵洞 需要进 行基底 深处
理， 而且易发生工后沉降变形 ， 工程质量 难 以保 证 ， 等制 约路基工 程按时顺利完 工 的 因素 ， 管 处 与设 计单 位 联合 进行 了实 地考 建
察 ， 过考察确 定 对部 分 涵洞 变更 为 钢 波纹 管 涵 ， 付诸 实 施 。 通 并
论述 。使钢波纹管涵洞在 施工 中质量能 得到很好 的控制 ， 以发挥 它的优点并推广应用 。
波距 ／ｍ ／ｍ 波高 ｄ ｉ ／ｍ ｎ 壁厚 ｔｍ ／ｍ
波 纹钢 板 件 长度 Ｌ ／％
士 ３ ± ３ ± ．０ ± ．５ ０ ２／ ０ ４
±ｌ
游标卡 尺量测 游标 卡尺量测 游标卡 尺量测
热漫镀锌 质量
刚度 、 度 系数 柔 Ｆ ｍｍ ． — Ｎ ｌ
砖售 ｎ， ９ － １ Ｔ７ １ ０ ０ ２
蒋 各 ｎ 九 ７ １２ １ ９ －０ ０
表 ２ 几 何 尺 寸 检 验
检验 项目 规 定 值及 允 许 偏 差 检 测 方 法
２１ ０ １公路桥涵施工技术规 范等 相关标 准 、 范 ， 合个 人 实地现 规 结 场经验 ， 钢波纹管涵洞施工过程 中应对 哪些 重点 和关键部 位进 对 行控制 ， 验收检测哪些项 目和 内容才能有效 控制工 程质 量进行 应
钢 尺 量 测
波纹钢板件宽度 Ｌｆ ｔ％ ／
±ｌ
钢尺量测
１ 开 工前 准备
钢波纹管涵应选择 专业 队伍 进行施 工 ， 开工前 应编制详 实可
管节长度 Ｌ ／％
直 径 或跨 径 ｓ ％ ／
± ２
±２

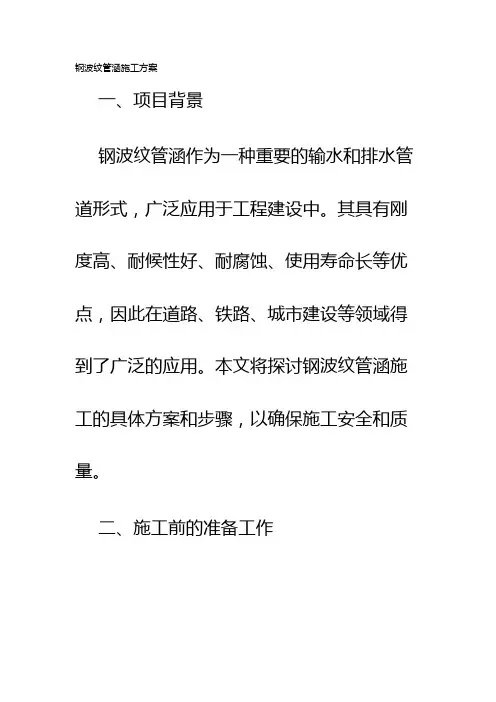

钢波纹管涵施工方案
钢波纹管涵施工方案一、项目背景钢波纹管涵作为一种重要的输水和排水管道形式，广泛应用于工程建设中。
其具有刚度高、耐候性好、耐腐蚀、使用寿命长等优点，因此在道路、铁路、城市建设等领域得到了广泛的应用。
本文将探讨钢波纹管涵施工的具体方案和步骤，以确保施工安全和质量。
二、施工前的准备工作1. 提前做好材料和设备的准备，确保施工不会因为材料不足或设备问题而中断。
2. 制定详细的施工计划和时间表，明确施工的起止时间和任务分工。
3. 组建具有丰富经验的施工团队，确保工人具备相应的技术和安全意识。
4. 对施工现场进行勘察和测量，确保施工方案的合理性和可行性。
三、施工步骤1. 清理施工现场：清理施工现场周围的杂草、石块等障碍物，确保施工区域干净整洁。
2. 安装导流设施：根据实际情况，在施工区域的上游和下游安装有效的导流设施，以保证施工期间的水流畅通。
3. 打桩和挖槽：根据设计要求，使用打桩机进行打桩，然后使用挖掘机挖槽，保持槽底的平整和规整。
4. 安装和固定钢波纹管涵：根据设计要求，将钢波纹管涵逐节安装在挖槽中，并使用螺栓或焊接进行固定。
5. 连接管道和设备：根据设计要求，将进出口管道和相应的设备进行连接，确保管道的连续性和运行畅通。
6. 进行漏水测试：在施工完成后，进行漏水测试，以确保钢波纹管涵的密封性和安全性。
7. 进行后期养护：施工完成后，对钢波纹管涵进行养护，包括喷涂防锈涂料、定期清理和检查，以延长使用寿命。
四、施工风险及其对策1. 施工现场安全风险：为了避免施工现场发生事故，应设置明显的警示标志和防护设施，并对工人进行安全教育和培训。
2. 施工过程中的水患：在施工过程中，要密切关注天气预报和降雨情况，并及时采取相应的措施，如加固导流设施等。
3. 材料和设备损坏风险：在施工过程中，要小心操作，避免材料和设备的损坏，如使用合适的吊装设备和工具。
五、施工质量控制1. 施工前的检查：进行施工前的材料和设备检查，确保其符合质量标准和要求。
钢波纹管涵施工工艺
钢波纹管涵施工工艺一、测量放样根据设计图纸，项目部测量队放样出基础位置，并测量出原地面标高，现场技术员根据原地面标高，边坡坡率根据图纸设计要求进行放坡，基底宽度比设计宽度多出50cm利于施工，撒上白灰线确定位置。
二、基坑开挖基坑开挖采用人工与机械设备配合的方式进行，在有水存在或者土质不稳的情况下要放坡开挖，坡度控制在1：0.5~1：1，K143+742钢波纹管涵基础开挖深度较浅且现场无水存在，所以采用机械垂直开挖，当开挖深度距离基底标高20cm时，采用人工开挖至设计标高，清除浮渣、整平，若出现超挖部分，用碎石进行回填并夯实。
基坑开挖完成后由试验室及质检人员会同监理工程师一道进行基坑验槽，按照设计地质资料核实地质岩性并标贯进行基底探测，验证基底承载力；若地基承载力不能满足设计要求时，须对地基进行处理，采用25t压路机进行碾压，以达到设计要求的地基承载力（不小于0.3MPa）。
三、基坑开挖基础采用砂砾基础，上口宽5.5m，下口宽9.92m，厚0.45m。
砂砾施工采用分层摊铺，分层压实，分层厚度不大于20cm，压实度不满足要求要继续进行压实，直至达到要求后才能进行下一层摊铺。
四、管节安装（1）施工准备：施工前对所需的机械设备进行检查，如吊车、发电机、扳手、千斤顶等，对运至现场的管节型号、长度、直径等进行检查，是否与设计图纸符合。
（2）管身安装前要求准确放出管涵的轴线位置，拼装时要注意端头管节和中间管节的位置，管涵的安装必须按照正确的轴线和图纸所示的坡度敷设。
（3）管节在运输、装卸过程中应采取措施防止损坏，不得使管节碰撞硬物，防止管节外部镀锌材料损坏，对装运过程中损坏的防腐涂层要进行修补。
管片运至现场要上铺下垫，分型号分类摆放，禁止随意堆放。
（4）拼装管节时，上一管节的端头要放在下游管节的内侧不得反置。
第一步：首段管节组装，管节长1.5m，每段管节分成5片，首先利用吊车安装底部第一片管节，然后安装两侧管节，管片之间的螺栓孔要完全对正，将螺栓插入孔中用套筒扳手将螺栓预拧紧，最后安装顶面管节，每片之间栓结，确保管节中心与钢波纹管涵纵向中心线平行。

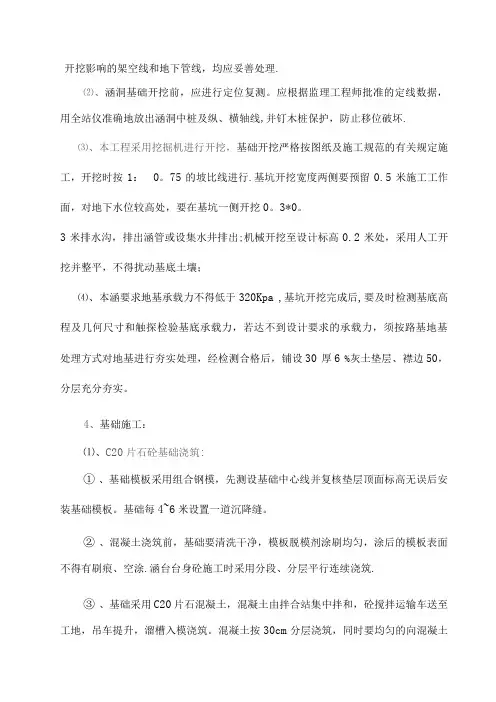

钢波纹管涵洞施工方案
开挖影响的架空线和地下管线，均应妥善处理.⑵、涵洞基础开挖前，应进行定位复测。
应根据监理工程师批准的定线数据，用全站仪准确地放出涵洞中桩及纵、横轴线,并钉木桩保护，防止移位破坏.⑶、本工程采用挖掘机进行开挖，基础开挖严格按图纸及施工规范的有关规定施工，开挖时按1：0。
75的坡比线进行.基坑开挖宽度两侧要预留0.5米施工工作面，对地下水位较高处，要在基坑一侧开挖0。
3*0。
3米排水沟，排出涵管或设集水井排出;机械开挖至设计标高0.2米处，采用人工开挖并整平，不得扰动基底土壤；⑷、本涵要求地基承载力不得低于320Kpa ,基坑开挖完成后,要及时检测基底高程及几何尺寸和触探检验基底承载力，若达不到设计要求的承载力，须按路基地基处理方式对地基进行夯实处理，经检测合格后，铺设30 厚6 %灰土垫层、襟边50，分层充分夯实。
4、基础施工：⑴、C20片石砼基础浇筑:①、基础模板采用组合钢模，先测设基础中心线并复核垫层顶面标高无误后安装基础模板。
基础每4~6米设置一道沉降缝。
②、混凝土浇筑前，基础要清洗干净，模板脱模剂涂刷均匀，涂后的模板表面不得有刷痕、空涂.涵台台身砼施工时采用分段、分层平行连续浇筑.③、基础采用C20片石混凝土，混凝土由拌合站集中拌和，砼搅拌运输车送至工地，吊车提升，溜槽入模浇筑。
混凝土按30cm分层浇筑，同时要均匀的向混凝土内、按25 %的混凝土体积比例加入洗刷干净的片石；混凝土浇筑须连续进行，下层混凝土初凝前要完成上层混凝土的浇筑。
使用插入式振动器捣固，振动棒与侧模应保持50mm 的距离，应避免碰撞模板或其他预埋件。
④、片石砼基础浇筑时，须在钢波纹管涵纵向预留0.5%的拱度.⑵、砂砾垫层铺设：①、涵洞管基在片石混凝土之上铺设1 厚砂砾石垫层，砂砾石级配要满足规范要求.垫层必须分层铺设、同时分层采用小型冲击夯夯实，其压实度应不小于96 %。
②、垫层顶面要平整，砂砾材料摊铺均匀，不得有粗集料集中成块状的质量隐患问题。
钢波纹管涵施工方案
钢波纹管涵施工方案1.方案概述：本方案旨在确保钢波纹管涵施工的安全、高效、质量可控。
主要内容包括前期准备工作、材料采购、设备调配、施工工序及质量控制等。
2.前期准备：（1）编制施工组织设计，明确施工任务分工和责任。
（2）对施工现场进行测量，确定施工参数。
（3）制定安全技术措施，保障工人的安全。
（4）与相关部门沟通，办理施工许可手续。
3.材料采购：（1）根据设计要求，确定所需的钢波纹管涵规格、数量和品种。
（2）选择稳定的供应商，并严格按照质量标准进行采购。
（3）对材料进行质量验收及存储管理，确保材料质量可靠。
4.设备调配：（1）根据施工需要，合理配置各类施工设备，如起重机、挖掘机、压路机等。
（2）对设备进行检修和维护，确保设备正常运行。
（3）按照施工进度，合理调配设备，提高工作效率。
5.施工工序：（1）场地布置：根据设计要求和现场情况，确定施工场地，进行场地的平整和清理，确保施工环境安全。
（2）基坑开挖：按照设计要求进行基坑开挖，保证基坑的稳定。
（3）基础施工：根据设计要求施工基础，包括填土、压实和浇筑混凝土等。
（4）管道安装：将钢波纹管涵按照设计要求进行安装，保证其在地下的稳固和密封性。
（5）管道联接：将不同长度的波纹管通过焊接、扣环等方式进行连接。
（6）泥浆、砼注浆：对安装完毕的波纹管进行泥浆、砼注浆处理，提高其密封性和稳定性。
（7）衬砌施工：对管涵进行衬砌，以增强其结构强度和稳定性。
（8）消防工程：对钢波纹管涵进行防火、防腐和漆涂等处理。
（9）清理整理：施工完毕后，对施工现场进行清理整理，保持环境整洁。
6.质量控制：（1）严格按照设计要求施工，确保工程质量。
（2）重点把握波纹管的焊接质量、管涵的密封性、衬砌的质量等。
（3）加强现场监督，对施工过程进行巡视和检测，发现问题及时处理。
（4）做好施工记录，及时进行施工资料的整理和归档。
以上是对钢波纹管涵施工方案的详细介绍，通过严格控制施工质量和采取有效的安全措施，可以确保施工过程中的安全和顺利进行。

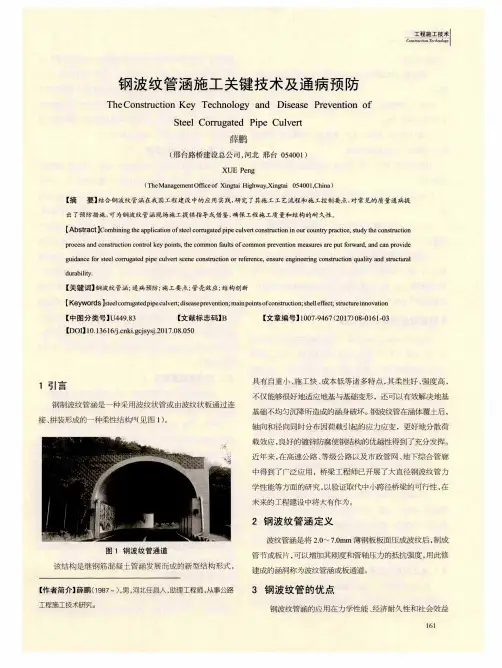

钢波纹管涵施工关键技术及通病预防
