水泵检修工艺流程及要求(201410)
泵的检修工艺
泵的检修工艺1.脱硫系统中使用的水泵（除工艺水泵、除雾器冲洗水泵）结构基本为单级单吸离心泵。
因此检修程序可参考单级单吸离心泵。
2.办理工作票。
电机停电，出入口门关闭。
3.拆开皮带轮防护罩，卸下马达及泵间连接皮带。
4.拧下油室放油堵头，放尽旧油。
5.拆除进出口截门与泵进出口端盖间弯头及其他连接管件，拆除压力表。
6.松开端盖连接螺丝，用顶丝顶起或用铜棒均匀着力敲打取下端盖。
拆卸过程中注意保护结合面，测量旧垫片厚度并做好记录。
对附有橡胶衬里的泵，取下橡胶衬里，固定栽丝检查。
7.用板手或专用工具取下叶轮。
8.松开轴封压兰，取出盘根，移出水封环。
9.松开前后轴承端盖及油标油封，测量垫片厚度，做好记录。
10.以钢棒顶住叶轮侧轴头，轻轻敲出，将轴与轴承一并从对轮侧抽出水封环压盖及前后轴承端盖。
11.用专用工具取下对轮，拿下后轴承端盖及油挡。
12.用专用工具取下轴承锁母及间距套管。
1.1泵的检查项目1.油室及轴承部位应采用煤油清洗，棉纱擦净，最后用腻子或面团粘净。
2.泵壳叶轮应除垢，除垢擦净，检查有无裂纹磨损并测量密封环处外圆度。
3.检查橡胶衬里，观察有无裂缝、渗油或磨损情况，严重及时更换。
4.密封环要检查磨损和不圆度，并查对以往记录是否需更换。
5.轴承清洗干净后观察铁架和内外圈是否完整，转动时是否有松动或停止现象，并测定游隙，不合格或有缺陷时应予更换。
6.泵轴擦洗干净后，观察轴封处有无严重磨损，而后测量轴弯曲度及轴承处是否松动。
1.2组装1.将后轴承、间距套、前轴承、油挡、纸垫、后轴承端盖依次装于轴上，上紧对轮。
对轮侧穿入托架（轴承支架）。
安装对轮前，压铅丝测出后轴承端盖应加纸垫的厚度，同时参考拆卸时的记录，决定纸垫厚度，固定后轴承盖。
2.轴穿入轴承支架直到前端露出时，即将油挡、纸垫，前轴承盖、压栏、水封环套于轴上，后轴承盖固定时，用同样方法固定前轴承盖。
3.在泵壳内将叶轮按叶轮旋转方向拧紧。
4.装好端盖后再转动轮子，检查密封环有无磨擦，若有磨擦感觉应取下端盖调整或修刮。
给水泵组检修工艺

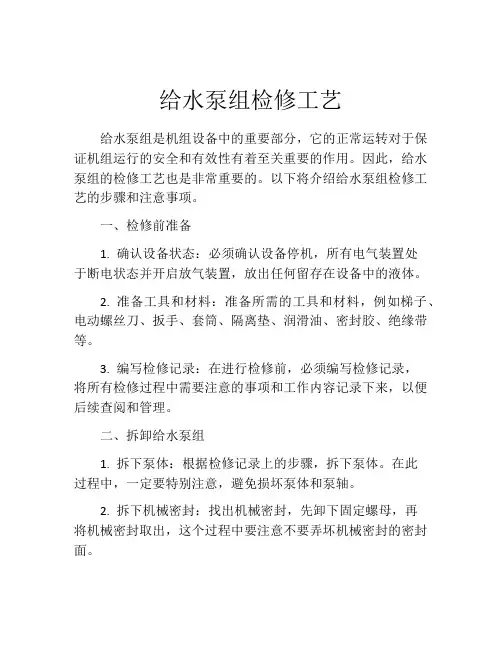

给水泵组检修工艺给水泵组是机组设备中的重要部分，它的正常运转对于保证机组运行的安全和有效性有着至关重要的作用。
因此，给水泵组的检修工艺也是非常重要的。
以下将介绍给水泵组检修工艺的步骤和注意事项。
一、检修前准备1. 确认设备状态：必须确认设备停机，所有电气装置处于断电状态并开启放气装置，放出任何留存在设备中的液体。
2. 准备工具和材料：准备所需的工具和材料，例如梯子、电动螺丝刀、扳手、套筒、隔离垫、润滑油、密封胶、绝缘带等。
3. 编写检修记录：在进行检修前，必须编写检修记录，将所有检修过程中需要注意的事项和工作内容记录下来，以便后续查阅和管理。
二、拆卸给水泵组1. 拆下泵体：根据检修记录上的步骤，拆下泵体。
在此过程中，一定要特别注意，避免损坏泵体和泵轴。
2. 拆下机械密封：找出机械密封，先卸下固定螺母，再将机械密封取出，这个过程中要注意不要弄坏机械密封的密封面。
3. 拆下轴承支架：如果需要更换轴承，就需要拆下轴承支架。
在拆卸轴承支架时应注意避免损坏轴承和轴承支架。
4. 拆下轴承：压掉轴承上的固定环，取出轴承，将轴承上的油去除，并且用酒精除去轴承表面的油斑等杂物。
三、检查给水泵组各个零部件1. 接触泵轴轮、叶轮、泵体等部件，检查它们的表面是否磨损、变形或损坏。
2. 检查叶轮是否铝质的应别有腐蚀、损损，要及时更换。
3. 检查轴承，在使用过程中可能会出现损坏、生锈、磨损等现象，如果发现轴承有问题就需要及时更换。
4. 检查机械密封，如果机械密封的密封面不存在明显的磨损或悬键现象并且密封垫没有严重变形或损坏的话，可以继续使用，否则需要更换。
5. 检查轴面，需要检查轴面是否呈现磨损痕迹或急削的情况，如果是需要尽快进行处理。
四、更换给水泵组以及其它配件1. 更换磨损的零部件，例如轴承、机械密封等。
2. 润滑给水泵组轴承，使用合适的润滑油对轴承进行润滑。
3. 安装检修后的给水泵组。
五、测试给水泵组在重新安装之前，应该进行以下测试：1. 转动给水泵组，看泵轴是否能够自由旋转。
水泵检修实施方案

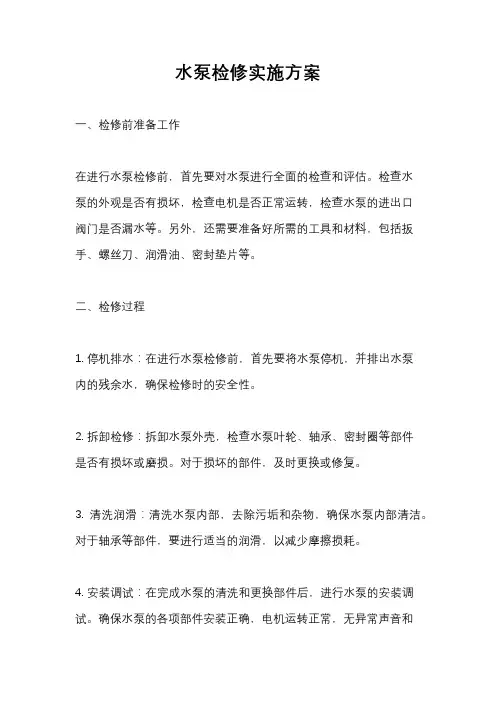

水泵检修实施方案一、检修前准备工作在进行水泵检修前，首先要对水泵进行全面的检查和评估。
检查水泵的外观是否有损坏，检查电机是否正常运转，检查水泵的进出口阀门是否漏水等。
另外，还需要准备好所需的工具和材料，包括扳手、螺丝刀、润滑油、密封垫片等。
二、检修过程1. 停机排水：在进行水泵检修前，首先要将水泵停机，并排出水泵内的残余水，确保检修时的安全性。
2. 拆卸检修：拆卸水泵外壳，检查水泵叶轮、轴承、密封圈等部件是否有损坏或磨损。
对于损坏的部件，及时更换或修复。
3. 清洗润滑：清洗水泵内部，去除污垢和杂物，确保水泵内部清洁。
对于轴承等部件，要进行适当的润滑，以减少摩擦损耗。
4. 安装调试：在完成水泵的清洗和更换部件后，进行水泵的安装调试。
确保水泵的各项部件安装正确，电机运转正常，无异常声音和振动。
5. 运行检测：在完成水泵的安装调试后，进行水泵的运行检测。
检查水泵的进出水压力、流量等参数是否正常，确保水泵的正常运转。
三、检修后工作1. 清理整理：在完成水泵检修后，要对现场进行清理整理，清除工具和材料，确保现场整洁。
2. 记录备案：对水泵的检修过程和结果进行详细记录，包括检修时间、检修内容、更换部件情况等，形成检修记录和档案。
3. 定期维护：水泵检修完成后，要进行定期的维护保养工作，包括定期清洗、润滑、检查等，确保水泵的长期稳定运行。
四、安全注意事项1. 在进行水泵检修时，要确保电源已切断，避免触电危险。
2. 在进行水泵检修时，要穿戴好个人防护用具，如手套、护目镜等，确保工作安全。
3. 在检修过程中，要注意防止水泵内残余水的溅射，避免造成伤害。
综上所述，水泵的检修工作需要严格按照实施方案进行，确保工作的安全和质量。
只有定期进行水泵的检修维护工作，才能保证水泵的正常运转，延长水泵的使用寿命，确保供水系统的正常运行。
水泵检修步骤及注意事项

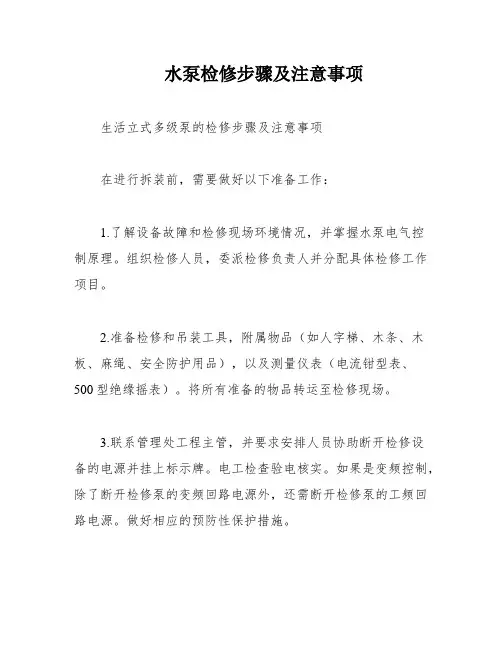

水泵检修步骤及注意事项生活立式多级泵的检修步骤及注意事项在进行拆装前，需要做好以下准备工作：1.了解设备故障和检修现场环境情况，并掌握水泵电气控制原理。
组织检修人员，委派检修负责人并分配具体检修工作项目。
2.准备检修和吊装工具，附属物品（如人字梯、木条、木板、麻绳、安全防护用品），以及测量仪表（电流钳型表、500型绝缘摇表）。
将所有准备的物品转运至检修现场。
3.联系管理处工程主管，并要求安排人员协助断开检修设备的电源并挂上标示牌。
电工检查验电核实。
如果是变频控制，除了断开检修泵的变频回路电源外，还需断开检修泵的工频回路电源。
做好相应的预防性保护措施。
4.根据检修现场环境和气候情况，做好相应的通风措施，例如开启现场排风机或临时增加电风扇。
5.根据检修现场做好必要的地面、设施、设备保护，确保整个检修过程中的人身和设备安全。
接下来是拆装检修步骤：1.解体电机：a.根据检修现场实际情况（例如安装吊装钩），挂好起重设备（葫芦、钢丝绳、拉绳）。
b.检查吊钩、绳扣、葫芦锁扣，并将吊移的电机做起吊重心测试。
c.拆卸电机电源线，拆出电机与泵体连接螺丝，拆出电机和水泵联轴器连接螺丝。
d.起吊电机，当电机与水泵脱开有一定距离时，收紧拉绳将电机慢慢下放（在下放过程中预防电机重心偏移，损坏设备和使人受伤）。
待电机平放在木板上后再用拉码拉出联轴器、拆出电机风罩，取出风叶。
e.用摇表检查电机绕组绝缘，并做好记录。
然后做好拆卸标记，拧出电机前后端盖板螺丝，并将该端盖板取出。
f.检查轴承磨损程度。
如需要更换轴承，用拉码拉出轴承（在取出轴承前将转子抽出，抽出转子时不要碰伤定子绕组，必要时做一定的保护措施）。
g.更换电机轴承的方法有：加热法、降温法、用圆筒直压法。
h.如果是轴承走外圈，检测端盖轴承座与轴承的配合情况。
如果配合不好，需对端盖轴承座进行处理。
组装电机的步骤与拆电机的步骤相反。
i.在组装电机前，对电机绕组进行绝缘检测。
如果电机绕组受潮，必须进行烘考除潮。
水泵检修工艺流程及要求201410 ppt课件
双吸泵系列
水泵检修工艺流程及要求201410
❖ 4、分段式多级泵 ❖ 分段式多级泵（如图1-7所示）的用途比较广泛，电厂中常见的有20
万机组的低加疏水泵、减温水泵等。这种泵实际上等于几个叶轮装在 一根轴上，串联工作，所有泵的扬程一般比较高。每一个叶轮均有相 应的导叶。第一级叶轮一般是单吸得，但在某种情况下，为了改善泵 的汽蚀性能，也可将第一级叶轮制成双吸的。为了平衡轴向力，在分 段式多级泵末级叶轮后面一般装有平衡盘，这种泵的整个转子在工作 中左右串动，靠平衡盘自动地将转子维持在平衡位置上。我国的中压 分段式多级泵一般流量在5-720立方米/小时，扬程在100-650米范 围内。
水泵检修工艺流程及要求201410
LOGO
水泵检修工艺流程及要求201410
❖ 5、立式冷凝泵
❖ NL型凝结水泵是为火电机组配套而设计的，分为单吸单级、单吸 多级和单吸双级立式中开式几种。为满足长期在低NPSH条件下运 行，叶轮前设置了诱导轮。如图1-10所示，泵壳中开，检修时无 需拆转子即可更换，检修较为方便。
水泵检修工艺流程及要求201410
❖ 在电厂中由于泵的工作条件比较特殊（液体的温度高、管路系统内压力 大、检修时要求停机时间短等），所以将单级泵设计成如图1-4所示的 支架式结构。在检修时，将中间联轴器取下，松开泵体止口螺母后，不 必拆卸吸入管路及压出管路，便可将支架连同转子全部取出，再将备用 转子或检修后的转子装在支架上，安上中间联轴器可投入使用。
水泵检修工艺流程及要求201410
LOGO 一、水泵概述 二、多级给水泵解体/组装检修工艺 三、联轴器找正中心 四、轴弯曲测量及直轴工艺
水泵检修工艺流程及要求201410
水泵检修方案

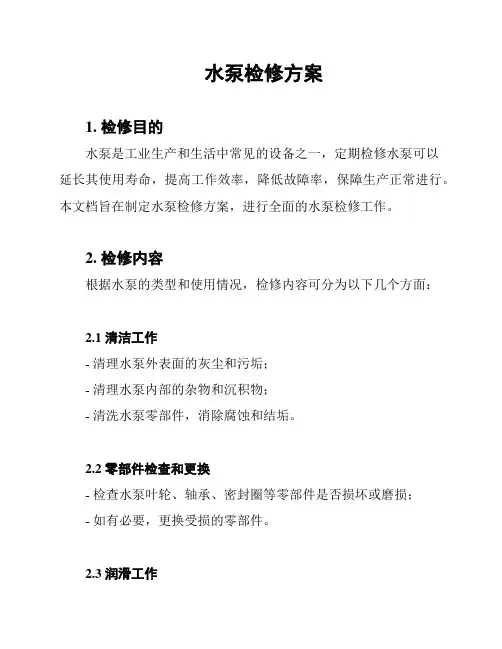

水泵检修方案1. 检修目的水泵是工业生产和生活中常见的设备之一，定期检修水泵可以延长其使用寿命，提高工作效率，降低故障率，保障生产正常进行。
本文档旨在制定水泵检修方案，进行全面的水泵检修工作。
2. 检修内容根据水泵的类型和使用情况，检修内容可分为以下几个方面：2.1 清洁工作- 清理水泵外表面的灰尘和污垢；- 清理水泵内部的杂物和沉积物；- 清洗水泵零部件，消除腐蚀和结垢。
2.2 零部件检查和更换- 检查水泵叶轮、轴承、密封圈等零部件是否损坏或磨损；- 如有必要，更换受损的零部件。
2.3 润滑工作- 检查水泵润滑系统的润滑油是否充足；- 更换润滑油，注意选择合适的润滑油品牌和规格。
2.4 电气系统检查- 检查水泵电线连接是否松动或损坏；- 检查水泵电机是否正常运行；- 如有必要，更换电线或电机。
2.5 安全阀和压力表检修- 检查水泵安全阀和压力表是否工作正常；- 如有必要，清洁或更换阀门和表头。
3. 检修流程根据检修内容，制定以下检修流程：1. 关闭水泵电源，并确保断电；2. 清理水泵外表面的灰尘和污垢；3. 拆卸水泵盖板，清理水泵内部的杂物和沉积物；4. 检查水泵叶轮、轴承、密封圈等零部件是否损坏或磨损；5. 如有必要，更换受损的零部件；6. 检查水泵润滑系统的润滑油是否充足；7. 更换润滑油，注意选择合适的润滑油品牌和规格；8. 检查水泵电线连接是否松动或损坏；9. 检查水泵电机是否正常运行；10. 如有必要，更换电线或电机；11. 检查水泵安全阀和压力表是否工作正常；12. 如有必要，清洁或更换阀门和表头；13. 组装水泵，关闭螺栓，并确保稳固；14. 打开水泵电源，进行试运行；15. 观察水泵运行状态，如有异常，及时处理。
4. 检修频率根据水泵的使用情况和设备要求，制定适当的检修频率，一般建议每半年进行一次全面的水泵检修，定期检查润滑和电气系统。
5. 安全注意事项在进行水泵检修过程中，要注意以下安全事项：- 确保工作区域干净整洁，防止滑倒和意外事故发生；- 佩戴必要的个人防护装备，如手套、护目镜等；- 检查电源是否已切断，确保工作安全。
水泵修理操作规程(3篇)
第1篇一、准备工作1. 修理前，必须确保水泵已与系统彻底隔离，避免对人员和设备造成伤害。
2. 修理人员应穿戴好安全帽、工作服、防护眼镜、手套等个人防护用品。
3. 准备好必要的修理工具，如扳手、螺丝刀、钳子、焊机、电焊机等。
4. 检查修理场所，确保照明充足，通风良好。
二、修理步骤1. 断电：首先，切断水泵的电源，确保修理过程中水泵处于停电状态。
2. 放水：关闭水泵的进出口阀门，开启泵体放水门，将泵内积水排空。
3. 拆卸水泵：拆卸水泵时，应按照拆卸顺序进行，以免损坏水泵内部部件。
4. 检查损坏部件：仔细检查水泵内部各部件，找出损坏原因。
如叶轮、泵壳、轴承、密封件等。
5. 更换损坏部件：根据损坏原因，更换相应的部件。
更换过程中，注意部件的安装位置和方向。
6. 安装新部件：将更换后的新部件安装到水泵内部，确保安装牢固。
7. 润滑：在安装完所有部件后，对水泵轴承、密封件等部位进行润滑，确保运行顺畅。
8. 检查装配质量：装配完成后，检查水泵的装配质量，确保各部件连接牢固，无松动现象。
9. 测试水泵：启动水泵，检查其运行状态。
观察水泵的旋转方向、压力、流量等参数是否正常。
10. 调试：根据测试结果，对水泵进行调试，确保其运行稳定、高效。
三、注意事项1. 修理过程中，严禁触摸高温、高压部件，以免造成人员伤害。
2. 修理过程中，注意保持水泵内部的清洁，防止杂质进入。
3. 更换部件时，确保新部件与原部件型号、规格相符。
4. 修理过程中，如遇到无法解决的问题，应及时请教专业人士。
5. 修理完成后，对水泵进行保养，延长使用寿命。
四、验收1. 修理完成后，由相关部门对水泵进行验收，确保其符合使用要求。
2. 验收合格后，方可投入使用。
本规程适用于各类水泵的修理操作，具体操作步骤可根据实际情况进行调整。
在修理过程中，务必遵循安全、高效、准确的原则，确保水泵的正常运行。
第2篇一、前言水泵作为流体输送设备，广泛应用于工业、农业、城市供水等领域。
水泵检修操作规程
水泵检修操作规程
《水泵检修操作规程》
一、检修前准备
1. 确保安全：切断电源并使用安全锁来锁定开关，确认水泵处于停止状态并且压力已经完全释放。
2. 收集必要工具：准备好检修所需的工具和设备，包括螺丝刀、扳手、润滑油、防护手套等。
3. 检查技术资料：查阅水泵的技术手册，了解水泵的结构和操作方式，对可能出现的故障有一定的了解。
二、检修程序
1. 拆卸外壳：使用螺丝刀和扳手将水泵的外壳拆卸下来，检查内部部件是否有磨损或损坏。
2. 清洁润滑：清洁水泵内部的零部件并进行润滑处理，确保运转顺畅。
3. 检查密封件：检查水泵的密封件是否完好，如有损坏需要及时更换。
4. 排除堵塞：检查水泵进口和出口的管道是否有堵塞，清理积聚的杂物和污垢。
5. 测试运转：重新组装水泵外壳，接通电源进行测试运转，检查水泵是否能够正常工作。
三、检修结束
1. 清理工作：清理工作台和周围环境，将使用的工具按摆放到指定位置。
2. 记录检修情况：记录水泵的检修情况，包括发现的问题和采
取的解决措施。
3. 整理资料：将有关技术资料和检修记录整理好，放回原位。
四、注意事项
1. 安全第一：在进行水泵检修操作时，务必戴上防护手套和护目镜，确保安全。
2. 维护保养：定期对水泵进行检修和保养，延长设备寿命，确保设备正常运行。
3. 专业培训：进行水泵检修操作前，必须接受相关的专业培训，了解水泵的结构和工作原理。
