现代材料分析方法
现代材料分析方法
现代材料分析方法现代材料分析方法包括物理、化学、电子、光学、表面和结构等多个方面的技术手段，具有快速、准确、非破坏性的特点。
下面将针对常用的材料分析技术进行详细介绍。
一、物理分析方法1. 微观结构分析：包括金相显微镜分析、扫描电镜、透射电镜等技术。
通过观察材料的显微结构、晶粒尺寸、相组成等参数，揭示材料的内在性质和形貌特征。
2. 热分析：如热重分析、差示扫描量热仪等。
利用材料在高温下的重量、热容变化，分析材料的热行为和热稳定性。
3. 电学性能测试：包括电导率、介电常数、介电损耗等测试，用于了解材料的电导性和电介质性能。
4. 磁性测试：如霍尔效应测试、磁滞回线测试等，用于研究材料的磁性行为和磁性特性。
二、化学分析方法1. 光谱分析：包括紫外可见光谱、红外光谱、核磁共振等。
通过检测材料对不同波长的光谱的吸收、散射等现象，分析材料的组分和结构。
2. 质谱分析：如质子质谱、电喷雾质谱等。
通过挥发、电离和分离等过程，分析材料中不同元素的存在及其相对含量。
3. 电化学分析：包括电化学阻抗谱、循环伏安法等。
通过测量材料在电场作用下的电流、电压响应，研究材料的电化学性能和反应过程。
4. 色谱分析：如气相色谱、高效液相色谱等。
利用材料在色谱柱上的分离和吸附效果，分析材料中组分的种类、含量和分布。
三、电子分析方法1. 扫描电子显微镜（SEM）：通过照射电子束，利用电子和物质的相互作用，获得样品表面的详细形貌和成分信息。
2. 透射电子显微镜（TEM）：通过透射电子束，观察材料的细观结构，揭示原子尺度的微观细节。
3. 能谱分析：如能量色散X射线谱（EDX）、电子能量损失谱（EELS）等。
通过分析材料与电子束相互作用时，产生的X射线和能量损失，来确定样品的元素组成和化学状态。
四、光学分析方法1. X射线衍射：通过物质对入射的X射线束的衍射现象，分析材料的晶体结构和晶格参数。
2. 红外光谱：通过对材料在红外辐射下的吸收和散射特性进行分析，确定材料的分子结构和化学键。
材料现代分析方法
材料现代分析方法现代分析方法是指在化学、物理、生物等科学领域中广泛应用的一种分析技术。
它通过使用先进的仪器设备和相关的算法，能够快速、准确地对物质的成分、结构以及性质进行分析和表征。
本文将介绍几种常见的材料现代分析方法。
一、质谱分析法质谱分析法是一种非常重要的现代分析方法，广泛应用于有机化学、生物化学和环境科学等领域。
它通过将物质分子离子化，并在一个磁场中进行偏转，最后将其质量进行测定，从而确定物质的分子组成和结构。
质谱分析法具有高灵敏度、高分辨率、多组分分析的能力，可以用于确定物质的组成、确认化合物的结构、鉴定杂质等。
二、红外光谱分析法红外光谱分析法是一种基于不同分子振动产生的红外吸收谱谱图，进行物质分析和表征的方法。
该方法的原理是物质在特定波长的红外光照射下，吸收特定的波长，产生特定的振动谱带。
通过对红外光谱的测定和比对，可以确定物质的功能基团、官能团以及化学键的类型和位置，从而研究物质的组成、结构和化学性质。
三、扫描电子显微镜(SEM)扫描电子显微镜(SEM)是一种基于电子束显微技术的分析仪器。
其工作原理是在真空环境中，用电子束扫描样品表面，通过检测扫描电子的反射、散射或透射等信号，来获取样品表面的形貌、成分以及晶体结构等信息。
与光学显微镜相比，SEM具有更高的放大倍数、更高的分辨率和更大的深度。
四、X射线衍射(XRD)X射线衍射(XRD)是一种非常常用的材料分析技术，主要用于分析固体材料的结晶结构和晶体学性质。
该方法的原理是通过将物质置于X射线束中，当X射线与样品中的晶体结构相互作用时，会发生衍射现象。
通过测量样品衍射的位置、强度和形状等信息，可以确定样品的晶体结构、晶格参数和晶体定向等。
五、核磁共振(NMR)核磁共振(NMR)是一种通过检测原子核在磁场中的共振信号来进行物质分析的方法。
其工作原理是利用样品中特定原子核的性质，将其置于强大的磁场中，然后通过外加的射频电磁场来激发核自旋共振。
材料现代分析方法
材料现代分析方法材料现代分析方法是指利用现代科学技术手段对材料进行分析和研究的方法。
随着科学技术的不断发展，材料分析方法也在不断更新和完善。
现代材料分析方法的发展，为材料科学研究提供了更加精准、快速和全面的手段，对于材料的研究和应用具有重要的意义。
首先，光谱分析是材料现代分析方法中的重要手段之一。
光谱分析是利用物质对电磁波的吸收、发射、散射等现象进行分析的方法。
常见的光谱分析方法包括紫外可见吸收光谱、红外光谱、拉曼光谱等。
通过光谱分析，可以对材料的结构、成分、性质等进行研究和分析，为材料的研究和应用提供重要的信息。
其次，电子显微镜分析也是材料现代分析方法中的重要手段之一。
电子显微镜是利用电子束来照射样品，通过电子与样品相互作用产生的信号来获取样品的显微结构和成分信息的一种显微镜。
通过电子显微镜分析，可以对材料的微观形貌、晶体结构、成分分布等进行研究和分析，为材料的结构性能和应用提供重要的参考。
此外，质谱分析也是材料现代分析方法中的重要手段之一。
质谱分析是利用质谱仪对物质进行分析的方法，通过对物质中离子的质量和相对丰度进行检测和分析，来确定物质的分子结构和成分。
质谱分析可以对材料的组成、纯度、分子量等进行研究和分析，为材料的质量控制和应用提供重要的支持。
综上所述，材料现代分析方法是利用现代科学技术手段对材料进行分析和研究的方法。
光谱分析、电子显微镜分析、质谱分析等都是材料现代分析方法中的重要手段，通过这些方法可以对材料的结构、成分、性能等进行全面的研究和分析，为材料的研究和应用提供重要的支持。
随着科学技术的不断发展，相信材料现代分析方法将会更加完善和精准，为材料科学研究和应用带来更多的新突破。
材料现代分析测试方法
材料现代分析测试方法材料的现代分析测试方法是为了研究材料的组成、结构、性质以及相应的测试手段。
通过分析测试方法，我们可以深入了解材料的特点，进而为材料的研发、优化和应用提供有效的数据支持。
下面将介绍几种常用的材料现代分析测试方法。
一、质谱分析法质谱分析法是一种通过测量样品中不同质荷比（m/z）的离子的相对丰度来确定样品组成和结构的分析方法。
质谱分析法适用于分析有机物和无机物。
其优点是能快速分析出物质组成，提供准确的质量数据，对于结构复杂的样品仍能有效分析。
二、核磁共振（NMR）谱学核磁共振谱学是一种通过测量样品中核自旋与磁场相互作用的现象来分析样品结构和组成的方法。
不同核的共振频率和强度可以提供关于样品分子结构和组成的信息。
核磁共振谱学适用于有机物和无机物的分析。
由于从核磁共振谱图中可以获得丰富的结构信息，所以核磁共振谱学被广泛应用于有机化学、药物研发和材料科学等领域。
三、红外光谱学红外光谱学是一种通过测量样品对不同波长的红外辐射的吸收情况来分析样品结构和组成的方法。
不同官能团在红外区域会有特定的吸收峰位，因此红外光谱能提供有关样品中化学键和官能团的信息。
红外光谱学适用于有机物和无机物的分析。
它具有非破坏性、快速、易于操作等特点，在化学、生物和材料科学领域得到了广泛应用。
四、X射线衍射（XRD）X射线衍射是一种通过测量样品对入射X射线的衍射现象来研究样品结构和晶体结构的方法。
不同物质的晶格结构具有不同的衍射图样，通过分析衍射图样可以获得样品的晶体结构信息。
X射线衍射适用于分析有晶体结构的材料，如金属、陶瓷、单晶等。
它能提供关于晶体结构、晶粒尺寸和应力等信息，被广泛应用于材料科学、地质学和能源领域。
五、扫描电子显微镜（SEM）和透射电子显微镜（TEM）扫描电子显微镜和透射电子显微镜是一种通过聚焦电子束对材料进行观察和分析的方法。
扫描电子显微镜主要用于获得材料的表面形貌、颗粒分布和成分分析。
透射电子显微镜则能提供材料的内部结构和界面微观结构的信息。
材料现代分析方法
3
多尺度分析方法
结合不同尺度的分析方法，实现对材料的全方位、多角度的研究。
总结和结论
材料现代分析方法是理解材料性质和应用的关键工具。通过不断发展和创新，我们将能够更好地 设计和优化各种材料，推动科学和工程的进步。
现代分析方法的优势和局限性
1 优势
提供准确、可靠的分析结果，加速研究进展，优化材料性能。
2 局限性
部分方法需要昂贵的设备，技术要求高，可能无法应用于所有材料。
未来材料分析方法的发展趋势
1
先进成像技术
发展更高分辨率和更快速的成像技术，以更全面、准确地表征材料结构。
2
智能数据分析
利用机器学习和人工智能技术，加速材料数据的分析和解释，提高研究效率。
金属合金研究
使用电子显微镜和X射线衍射等技术，研究金 属合金的晶体结构和相变行为。
聚合物表征
通过红外光谱和质谱等技术，分析聚合物的 分子结构和功能性组。
涂层材料评估
利用表面分析技术，研究涂层材料的附着力、 耐腐蚀性和磨损性能。
航空航天材料检测
使用非破坏性测试方法，检测航空航天材料 的裂纹、疲劳和应力状态。
材料现代分析方法
材料现代分析方法涵盖了各种技术和工具，旨在深入研究和理解不同材料的 特性和性能。通过本次演示，我们将介绍一些常用的分析方法以及它们在材 料研究中的应用。
现代分析方法的定义和作用
现代分析方法是一系列科学和技术的应用，用于研究材料的结构、组成、性能和特性。它们的作 用是帮助科学家和工程师深入了解材料，优化其设计和应用。
常用的材料分析方法
光谱分析方法
通过观察和分析材料的光谱特征，了解其 组成和结构。
表面分析方法
研究材料表面的物理和化学特性，如X射 线光电子能谱。

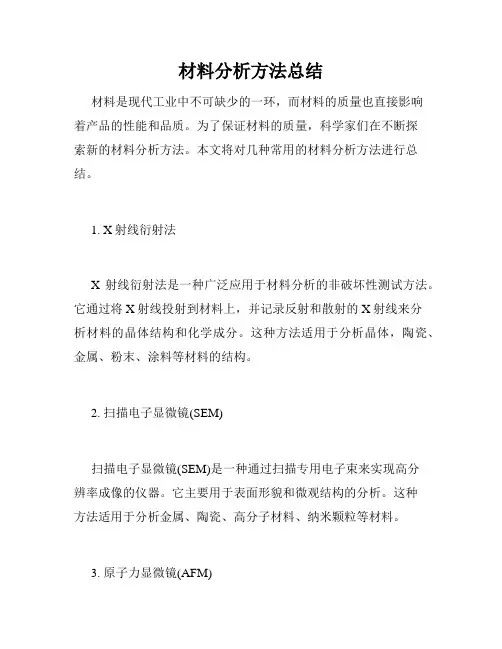

材料分析方法总结
材料分析方法总结材料是现代工业中不可缺少的一环，而材料的质量也直接影响着产品的性能和品质。
为了保证材料的质量，科学家们在不断探索新的材料分析方法。
本文将对几种常用的材料分析方法进行总结。
1. X射线衍射法X射线衍射法是一种广泛应用于材料分析的非破坏性测试方法。
它通过将X射线投射到材料上，并记录反射和散射的X射线来分析材料的晶体结构和化学成分。
这种方法适用于分析晶体，陶瓷、金属、粉末、涂料等材料的结构。
2. 扫描电子显微镜(SEM)扫描电子显微镜(SEM)是一种通过扫描专用电子束来实现高分辨率成像的仪器。
它主要用于表面形貌和微观结构的分析。
这种方法适用于分析金属、陶瓷、高分子材料、纳米颗粒等材料。
3. 原子力显微镜(AFM)原子力显微镜(AFM)是一种利用扫描探针进行表面成像的技术。
探针末端的尖端可以感知为表面提供足够的分辨率和精度。
这种方法适用于对纳米颗粒、表面形貌、物性、焊点和电性进行研究。
AFM在纳米领域的研究中应用广泛。
4. 操作模态分析(OMA)操作模态分析(OMA)是一种实验模态分析技术，通过对振动信号的处理和分析来实现材料的动态特性分析。
这种方法适用于设计振动器件、安装大型机器及其分析结构和疲劳寿命。
在固体、液体、气体中的物理情况下可以应用到OMA分析中。
5. 热重分析(TGA)热重分析(TGA)是一种非常有用的方法，可以在微观和宏观水平上实现对材料特性的分析。
它利用热重量差法分析在升温和等温条件下，材料的重量以及重量变化和热学性质。
这种方法适用于材料的分解、氧化和变化温度的测定。
同时还可以提供实际应用中需要的材料密度、表面面积、孔隙度及扰动过程参数等信息。
在工程领域中，材料分析是非常重要的一环，实现高质量，健康和可持续的生产会更加有挑战和漫长。
因此，科学家们一直在不断寻找新的材料分析方法，并不断完善现有的方法。
综合以上几种方法的优缺点，选择合适的方法来分析材料，可以有效提高材料质量，减少生产成本，提升产品品质。
材料现代分析方法
材料现代分析方法一．绪论1.材料现代分析方法：是关于材料成分、结构、微观形貌与缺陷等的现代分析，测试技术及其有关理论基础的科学。
2.基于电磁辐射及运动粒子束与物质相互作用的各种性质建立的各种分析方法已成为材料现代分析方法的重要组成部分，大体可分为光谱分析、电子能谱分析、衍射分析与电子显微分析等四大类方法。
3.各种方法的分析、检测过程均可大体分为信号发生器、检测器、信号处理器与读出装置等几部分组成。
二．核磁共振1.核磁共振（Nuclear Magnetic Resonance，NMR）：无线电波照射样品时，使特定化学结构环境中的原子核发生的共振跃迁（核自旋能级跃迁）。
2.拉摩尔进动：外磁场与核自旋磁场的相互作用，导致核自旋轴绕磁场方向发生回旋，称为拉摩尔进动。
3.核磁共振现象的产生机理：主要是由核的自旋运动引起的，核的自旋产生了不同的核自旋能级，当某种频率的电磁辐射与核自旋能级差相同时，原子核从低自旋能级跃迁到高自旋能级，产生了核磁共振现象。
4.描述核自旋运动的量子数I与原子核的质子数和中子数有关，有下列三种情况：（1）偶-偶核，I=0；（2）奇-偶核，I为半整数；（3）奇-奇核，I为整数。
5.核磁共振的条件：（1）原子核有自旋现象（I﹥0）；（2）在外磁场中发生能级裂分；(2π)。
（3）照射频率与外磁场的比值υB=γIB。
6.1H核磁共振条件：υO=γI2π7.化学位移：某一质子吸收峰出现的位置，与标准物质质子吸收峰出现的位置之间的差异，称为该质子的化学位移δ。
8.化学位移现象：同一种类原子核，但处在不同的化合物中，或是虽在同一种化合物中，但所处的化学环境不同，其共振频率也稍有不同，这就是所谓的化学位移现象。
9.影响化学位移的因素：诱导效应、共轭效应、磁各向异性效应、氢键效应和溶剂效应。
质子周围电子云密度↑，屏蔽效应↑，在较高磁场强度处（高场）发生核磁共振，δ小；电子云密度↓，屏蔽效应↓，在较低磁场强度处（低场）发生核磁共振，δ大。
现代材料分析方法
现代材料分析方法现代材料分析方法是指利用现代科学技术手段对材料进行深入的分析和研究的方法。
随着科学技术的不断发展，材料分析方法也在不断更新和完善，为材料科学研究提供了更加丰富和精准的手段。
本文将介绍几种常见的现代材料分析方法，以及它们在材料科学研究中的应用。
首先，光学显微镜是一种常见的材料分析工具。
通过光学显微镜可以对材料的表面形貌进行观察和分析，了解材料的表面特征和微观结构。
光学显微镜具有成本低、操作简便等优点，广泛应用于材料科学研究中。
其次，扫描电子显微镜（SEM）是一种能够对材料进行高分辨率表面成像的工具。
SEM可以对材料的表面形貌进行观察，同时还可以通过能谱分析等手段对材料的成分进行分析。
SEM具有成像清晰、分辨率高等优点，广泛应用于材料的微观结构表征和分析。
X射线衍射（XRD）是一种常用的材料晶体结构分析方法。
通过X射线衍射可以确定材料的晶体结构、晶格常数等信息，对材料的结晶性质进行分析。
X射线衍射具有高分辨率、非破坏性等优点，广泛应用于材料的晶体结构分析和研究。
核磁共振（NMR）是一种能够对材料的分子结构和动力学性质进行分析的方法。
通过核磁共振可以确定材料中原子核的位置、化学环境等信息，对材料的分子结构进行分析。
核磁共振具有高灵敏度、高分辨率等优点，广泛应用于材料的分子结构表征和分析。
电子顺磁共振（EPR）是一种能够对材料中未成对电子进行分析的方法。
通过电子顺磁共振可以确定材料中未成对电子的数量、种类、环境等信息，对材料的电子结构进行分析。
电子顺磁共振具有高灵敏度、非破坏性等优点，广泛应用于材料的电子结构表征和分析。
综上所述，现代材料分析方法为材料科学研究提供了丰富的手段和工具，为我们深入了解材料的微观结构和性质提供了重要的支持。
随着科学技术的不断发展，相信会有更多更先进的材料分析方法出现，为材料科学研究带来更大的突破和进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 绪论
三、材料分析技术与材料的关系 ：密切相关，相 辅相成 四、传统结构与成分测试方法
1、光学显微镜：
**直观反映材料样品的组织形态（晶粒大小，珠光体,马氏 体，焊接热影响区的组织形态，铸造组织的晶粒形态等）。
**分辨本领低（约200nm）和放大倍率低（约1000倍），只 能观察到102nm尺寸级别的组织结构，对于更小组织形态与 单元（位错，原子排列等）无能为力。
第一章 绪论
DSC DTA 3、热分析技术 (thermal analysis thechnology, DSC, DTA etc) 热分析是在程序控制温度下，测量材料物 理性质和温度之间关系的一种技术，是研 究材料结构特别是高分子材料结构的一种 重要手段。
第一章 绪论
4、表层分析技术（X射线光电子能谱 （XPS)、Auger微探针(AES)，波谱仪 （WDS)、 能谱仪(EDS) etc） XPS可以探测2～20个原子层深度的范围 ， 可以测定元素的化合价，多用于腐蚀产物 分析。 AES可以确定样品元素成分，同时能确定 样品表面的化学性质。多用于表面成分分 析。
1、X射线衍射（XRD，X-Ray Diffraction）
Al powder XRD是利用X射线在晶体中的衍射特征分析材料的
晶体结构、晶格参数、晶体缺陷（位错等）、不同 结构相含量,内应力的测量方法。
第一章 绪论
2、电子显微镜（EM，Electron Microscope）
EM使用高能电子束作光源，用磁场作透镜制造的 具有高分辨率和高放大倍数的电子光学显微镜 （1）扫描电子显微镜（SEM，Scanning Electron Microscope）
五、本门课程的考核
考查：以上课、回答问题、作业完成和出 勤情况为依据进行考查，考查合格者方能 参加考试。 实验：以实验报告形式考查。 考试：闭卷考试，百分制计分。
第一章 绪论
本课程是一门试验方法课，主要介绍采用X射线衍 射（XRD）、表面分析及电子显微镜（SEM， TEM， etc）来分析材料微观组织结构与显微成分 分析的方法；另外，还包括热分析方法，来分析材 料在加热及冷却过程中的组织转变的方法。
A
ቤተ መጻሕፍቲ ባይዱ
70
Diffraction angle, 2θ
前言
一、《现代材料分析方法》课程的性质 二、《现代材料分析方法》课程的主要内容 三、《现代材料分析方法》与本专业其它
课程的关系 四、教材及主要参考书 五、本课程的考核
一、课程性质
本课程是为材料加工专业本科生开设的专业课 其目的在于使学生系统地了解现代主要分析测 试方法的基本原理、仪器设备、样品制备及应 用，掌握常见的测试技术所获谢谢的解释和分 析方法，最终是学生能够独立地进行材料的分 析和研究工作。
二、课程的主要内容及要求
1.本课程主要讲授X射线衍射分析的基本原理、实验 方法及应用，透射电镜、扫描电镜、电子探针显微分
析的基本原理与方法及应用及热分析的应用。
2.掌握基本原理、了解常用的实验方法，在实际工作
中能正确地选用本课程中介绍的实验方法，并能与专
门从事试验分析工作的人员共同试验方案与分析试验 结果。
三、与本专业其它课程的关系
本课程是以高等数学、大学物理、无机分 析化学、有机化学、物理化学、晶体学等 课程为基础的。因此，学好这些前期课程 是学号现代材料分析方法的其它。同时， 现代材料分析方法又为后续的专业课程如 材料合成与制备方法、陶瓷、功能材料、 高分子材料等打下基础。
四、教材及推荐参考书
一、材料的组织结构与性能
1、组织结构与性能的关系
**结构决定性能是自然界永恒的规律。
**材料性能由其内部的微观组织结构所决定。 **同一种钢淬火后得到的马氏体(硬)，退火后得到 球光体(软）。有机化合物中同分异构体的性能也
各不相同。
2、微观组织结构控制
我们可以通过一定的方法控制其显微组织形成条
件，使其形成预期的组织结构，从而具有所希望
现代材料分析方法
郑州航空工业管理学院 机电工程学院 张新房
C
O
R
A
l
1000
A
750
A: Aragonite(CaCO3) O: the others)
A
Diffraction intensity
500
A A A
A A A A A
A A
250
A A A O O A AA A
60
O
0 20
O
30 40 50
第一章 绪论
2、化学分析：
**只能给出一块试样的平均成分（所含每种元素的 平均含量），但不能给出所含元素分布情况（如偏 析，同一元素在不同相中的含量不同等）。
**光谱分析给出的结果也是样品的平均成分。微区
成分的不均匀性造成了微观组织结构的不均匀性，
带来微观区域性能的不均匀性。
第一章 绪论
五、分析技术的简介
SEM是利用电子束在样品表面扫描激发出来代表 100 um 样品表面特征的信号成像的。最常用来观察样品 表面形貌（断口等）。场发射扫描电子显微镜的 分辨率可达到1nm，放大倍数可达到15-20万倍， 还可以观察样品表面的成分分布情况。
第一章 绪论
(2)透射电子显微镜（TEM，Transmission Electron Microscope）。 TEM是采用透过薄膜样品的电子束成像来 显示样品内部组织形貌与结构的。因此， 它可以在观察样品微观组织形态的同时， 对所观察的区域进行晶体结构鉴定（同位 分析）。其分辨率可达10-1nm，放大倍数 可达40-60万倍。
本课程的主要内容
本课程共分五篇11章。 第一篇绪论（现代材料分析方法概述） 材料组织与性能关系，显微组织结构控制及其内容，材料 分析技术与材料的关系，分析技术简介。 第二篇 X射线衍射分析 X射线衍射原理、X射线衍射分析方法、X射线衍射分析的 应用。 第三篇 光谱、电子能谱分析 红外吸收光谱分析法、激光拉曼光谱分析法、紫外-可见 光谱及荧光光谱法、核磁共振谱法。 第四篇 电子显微分析 扫描电子显微分析、透射电子显微分析与扫描探针分析 第五篇 其它分析方法 热分析方法和部分分析方法简介
的性能。 例如：在加工齿轮时，预先将钢材进行退火处理， 使其硬度降低，以满足容易车、铣等加工工艺性 能要求；加工好后再进行渗碳淬火处理，使其强 度硬度提高，以满足耐磨损等使用性能要求。
第一章 绪论
二 显微组织结构的内容 1、显微化学成分（不同相的成分，基体与析出相的成分， 偏析等） 2、基体结构与晶体缺陷（面心立方，体心立方，位错， 层错等） 3、晶粒大小与形态（等轴晶，柱状晶，枝晶等） 4、相的成分、结构、形态、含量及分布（球、片、棒、 沿晶界聚集或均匀分布等） 5、界面（表面、相界与晶界） 6、位向关系（惯习面、挛生面、新相与母相） 7、夹杂物 8、内应力
