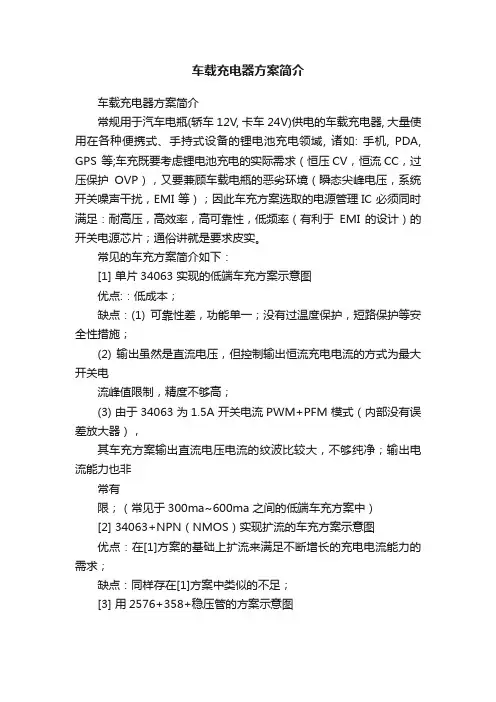

车载充电器方案简介
车载充电器方案简介
车载充电器方案简介
常规用于汽车电瓶(轿车12V, 卡车24V)供电的车载充电器, 大量使用在各种便携式、手持式设备的锂电池充电领域, 诸如: 手机, PDA, GPS 等;车充既要考虑锂电池充电的实际需求（恒压CV，恒流CC，过压保护OVP），又要兼顾车载电瓶的恶劣环境（瞬态尖峰电压，系统开关噪声干扰，EMI 等）；因此车充方案选取的电源管理IC 必须同时满足：耐高压，高效率，高可靠性，低频率（有利于EMI 的设计）的开关电源芯片；通俗讲就是要求皮实。
常见的车充方案简介如下：
[1] 单片34063 实现的低端车充方案示意图
优点:：低成本；
缺点：(1) 可靠性差，功能单一；没有过温度保护，短路保护等安全性措施；
(2) 输出虽然是直流电压，但控制输出恒流充电电流的方式为最大开关电
流峰值限制，精度不够高；
(3) 由于34063 为1.5A 开关电流PWM+PFM 模式（内部没有误差放大器），
其车充方案输出直流电压电流的纹波比较大，不够纯净；输出电流能力也非
常有
限；（常见于300ma~600ma 之间的低端车充方案中）
[2] 34063+NPN（NMOS）实现扩流的车充方案示意图
优点：在[1]方案的基础上扩流来满足不断增长的充电电流能力的需求；
缺点：同样存在[1]方案中类似的不足；
[3] 用2576+358+稳压管的方案示意图。
车载充电方案
车载充电方案简介车载充电是指在汽车行驶或停车的过程中，通过特定的充电设备为电动车或混合动力汽车充电。
随着电动车市场的快速发展，车载充电方案成为了关注的焦点。
本文将介绍车载充电方案的基本原理、常见的充电方式以及一些新兴的技术。
车载充电的基本原理车载充电的基本原理是将外部电能传输给电动车或混合动力汽车的电池组，以满足车辆的能量需求。
这种充电方式与传统的加油站式充电方式不同，它无需将车辆停驶在特定的充电站，而是可以在行驶过程中进行充电。
常见的车载充电方式1.直流快充（DC快充）DC快充是目前最常见的车载充电方式之一。
它使用直流电源将电能传输到电动车的电池组中。
由于直流快充的特性，它可以在相对较短的时间内为电动车充电，通常只需要30分钟到1小时就可以使车辆的电池充满。
DC 快充的一个主要挑战是需要高功率的充电设备和充电桩，同时电动车本身也需要支持DC快充。
2.交流家用充电（AC家充）AC家充是一种常见且普及度较高的车载充电方式。
它使用家用交流电源将电能传输到车辆的电池组中。
AC家充的充电速度相对较慢，通常需要几个小时甚至更长时间来完成充电。
然而，由于不需要高功率的充电设备和充电桩，以及广泛存在的交流电源，AC家充成为了普通家庭和办公场所最受欢迎的充电方式之一。
3.感应充电感应充电是一种无线充电技术，通过电磁感应原理将电能传输给电动车的电池组。
这种充电方式无需物理连接，只需要在路面或停车场等指定区域安装充电设备。
感应充电的主要优势是充电过程中无需人工干预，方便快捷，特别适用于电动出租车和公共交通工具。
然而，目前感应充电的效率仍有待提高，且成本相对较高。
新兴技术除了上述常见的车载充电方式外，还有一些新兴的技术被广泛研究和开发。
1.高速公路无线充电高速公路无线充电是一种新兴的车载充电技术，它利用在高速公路上嵌入的充电装置，通过电磁感应将电能传输给电动车。
这种充电方式可以在车辆行驶过程中进行充电，无需停车或额外操作，从而延长电动车的续航里程。

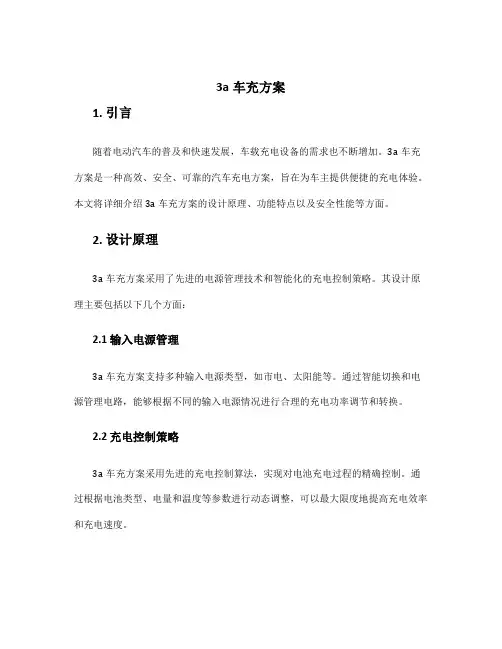

3a车充方案
3a车充方案1. 引言随着电动汽车的普及和快速发展，车载充电设备的需求也不断增加。
3a车充方案是一种高效、安全、可靠的汽车充电方案，旨在为车主提供便捷的充电体验。
本文将详细介绍3a车充方案的设计原理、功能特点以及安全性能等方面。
2. 设计原理3a车充方案采用了先进的电源管理技术和智能化的充电控制策略。
其设计原理主要包括以下几个方面：2.1 输入电源管理3a车充方案支持多种输入电源类型，如市电、太阳能等。
通过智能切换和电源管理电路，能够根据不同的输入电源情况进行合理的充电功率调节和转换。
2.2 充电控制策略3a车充方案采用先进的充电控制算法，实现对电池充电过程的精确控制。
通过根据电池类型、电量和温度等参数进行动态调整，可以最大限度地提高充电效率和充电速度。
2.3 通信协议支持3a车充方案支持多种通信协议，如CAN、RS485等，可与车辆和充电桩等设备进行数据交互和远程管理。
这为车主提供了更好的用户体验和远程监控功能。
3. 功能特点3.1 快速充电3a车充方案能够提供高达3A的充电电流，实现快速充电。
车主只需在短时间内即可完成电池的充电，提高了充电效率和便捷性。
3.2 功率调节3a车充方案支持功率的自适应调节，能够根据电池的当前状态自动调整充电功率。
当电池电量较低时，充电功率会较高，以便快速充饱电池；而当电池电量接近满电时，充电功率会自动调整为较低水平，以避免过充。
3.3 多重保护3a车充方案内置多重保护机制，包括过流保护、过压保护、过温保护等，能够有效保障充电过程的安全性和稳定性。
当检测到电流、电压或温度异常时，充电设备会自动停止充电并发出警报，以防止潜在安全问题的发生。
3.4 远程监控3a车充方案的通信功能支持远程监控和管理。
车主可以通过手机应用或云平台实时了解充电状态、电池健康状况和充电历史等信息。
同时，也可以通过远程控制功能启动、暂停、定时充电等操作，提高充电的灵活性和便利性。
4. 安全性能3a车充方案在安全性能上具备以下特点：4.1 过电流保护3a车充方案内置过电流保护功能，当充电电流超过设定阈值时，充电设备会自动切断电源，防止电流过大而造成的安全隐患。
车充方案介绍
车充方案1. 概述车充方案是指为汽车提供充电解决方案，以满足车载电子设备充电需求的系统。
随着汽车电子化的发展，现代汽车上搭载的电子设备越来越多，对电能的需求也越来越大。
车充方案的设计和实施旨在为车主提供方便、高效、安全的充电服务。
本文将介绍车充方案的重要性、技术原理、应用领域以及未来发展趋势。
2. 重要性如今，汽车已经不仅仅是一种交通工具，更是一个移动的智能终端。
车载导航系统、车载娱乐系统、智能驾驶辅助系统等多个电子设备的广泛应用，给汽车的电能需求带来了新的挑战。
车充方案的重要性体现在以下几个方面：2.1 提供便捷的充电服务对于车主来说，能够在车上方便地为手机、平板电脑等移动设备充电是非常重要的。
车充方案通过在车内增加充电口，提供便捷的充电服务，使车主无需停车寻找电源插座，随时随地都能保持设备的电量。
2.2 提高驾驶安全性在长时间的驾驶过程中，驾驶员可能会使用手机导航、车载娱乐等功能，这需要车主将设备连接到车载电源进行充电。
如果没有车充方案，驾驶员很容易被充电线缠绕，分散注意力，从而增加交通事故的风险。
车充方案的实施可以解决这个问题，提高驾驶的安全性。
2.3 促进汽车电子化的发展车充方案的实施对汽车电子化的发展具有积极的推动作用。
通过为车载电子设备提供充电解决方案，可以鼓励更多的汽车制造商将更多的电子设备应用到汽车中，提高汽车的智能化水平，增强用户体验。
3. 技术原理车充方案的实施主要涉及两方面的技术原理：车载充电接口和充电管理系统。
3.1 车载充电接口车载充电接口是车上提供电能输出的接口，通常采用USB接口或者无线充电技术。
USB接口广泛应用于车载设备的充电，具有通用性好、传输速度快的特点。
无线充电技术则通过电磁感应或者电磁辐射等方式将电能传输到设备上，无需插线充电，更加方便。
3.2 充电管理系统充电管理系统负责对车载充电接口进行电能管理。
该系统通常包括电源管理芯片、电流电压检测电路、充电保护电路等组成部分。

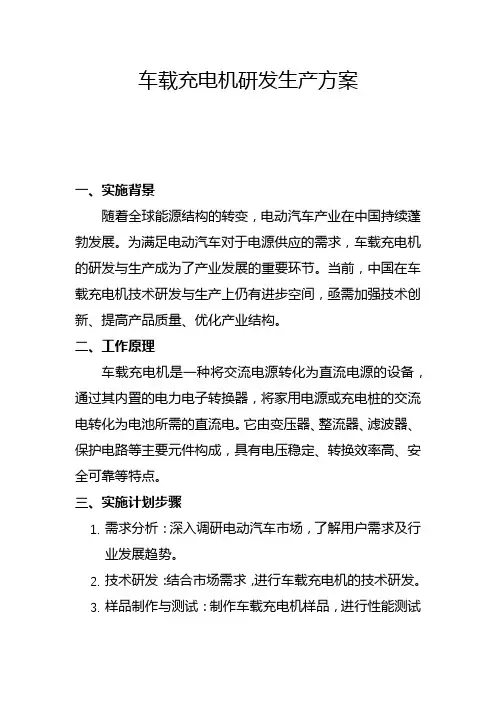

车载充电机研发生产方案(一)
车载充电机研发生产方案一、实施背景随着全球能源结构的转变，电动汽车产业在中国持续蓬勃发展。
为满足电动汽车对于电源供应的需求，车载充电机的研发与生产成为了产业发展的重要环节。
当前，中国在车载充电机技术研发与生产上仍有进步空间，亟需加强技术创新、提高产品质量、优化产业结构。
二、工作原理车载充电机是一种将交流电源转化为直流电源的设备，通过其内置的电力电子转换器，将家用电源或充电桩的交流电转化为电池所需的直流电。
它由变压器、整流器、滤波器、保护电路等主要元件构成，具有电压稳定、转换效率高、安全可靠等特点。
三、实施计划步骤1.需求分析：深入调研电动汽车市场，了解用户需求及行业发展趋势。
2.技术研发：结合市场需求，进行车载充电机的技术研发。
3.样品制作与测试：制作车载充电机样品，进行性能测试与环境适应性测试。
4.生产准备：完成生产线建设、原材料采购等工作，为批量生产做好准备。
5.批量生产：达到设计产能后，进入规模化生产阶段。
6.产品验证：对生产出的产品进行质量检验与性能评估。
7.上市销售：将产品投放市场，进行营销与推广。
四、适用范围本方案适用于电动汽车及其充电设施领域，可广泛应用于家庭、公共场所、商业场所等不同场景。
五、创新要点1.采用先进的电力电子转换技术，提高转换效率。
2.引入先进的生产工艺与设备，提高产品质量与稳定性。
3.融合互联网与物联网技术，实现远程监控与智能管理。
4.优化产品设计，降低成本，满足大规模生产需求。
六、预期效果1.提高中国车载充电机在全球市场的竞争力。
2.带动电动汽车产业链的发展，促进经济增长。
3.创造就业机会，推动科技创新。
4.为环保节能做出贡献，助力实现碳中和目标。
七、达到收益根据市场预测，预计在实施本方案后，我司将于第三年实现销售额突破10亿元人民币，净利润达到2亿元人民币。
同时，通过优化产业结构、推动科技创新等措施，将有效提升企业核心竞争力，为中国电动汽车产业的发展做出贡献。
车充pd方案
车充PD方案引言随着电动汽车和智能手机的普及，车载充电设备也逐渐成为人们出行必备的设备。
传统的汽车充电设备通常采用USB或者直流充电方式，但由于充电速度慢和兼容性差等问题，已经不能满足日益增长的用户需求。
为了解决这些问题，车充PD方案应运而生。
本文将介绍车充PD方案的原理、优势和应用场景。
车充PD方案的原理车充PD方案采用的是USB Power Delivery（PD）技术。
PD技术是一种通过USB接口进行高功率传输的协议，具有较高的充电速度和更广泛的兼容性。
这是因为PD技术支持高达100W的功率传输，远远超过了传统USB充电的5W或者最大20W的传输能力。
此外，PD技术还可以根据充电设备的需求进行智能调整，以实现最合适的充电速率。
车充PD方案通常由三部分组成：车载充电器、充电线和充电设备。
车载充电器负责将汽车电池的电能转换成适合充电设备的电压和功率，并通过充电线传输给充电设备。
充电线是连接车载充电器和充电设备的通道，通常采用USB Type-C接口。
充电设备是指需要充电的电动汽车、智能手机等设备。
车充PD方案的优势相比传统的汽车充电设备，车充PD方案具有以下几个显著的优势：1. 高充电速度车充PD方案采用USB Power Delivery技术，可以提供高达100W的充电功率，极大地提升了充电速度。
用户可以在短时间内充满电动汽车或者智能手机，大大节省了充电时间。
2. 智能充电PD技术支持智能调整充电速率，根据充电设备的需求进行恰当的功率分配。
这意味着用户可以根据自己的需求选择快充模式或者慢充模式，以延长电池寿命或者尽快完成充电。
3. 兼容性强PD技术可以与传统的USB接口兼容，因此车充PD方案可以适用于各种设备，如电动汽车、智能手机、平板电脑等，为用户提供更大的兼容性和灵活性。
4. 多功能接口车载充电器采用USB Type-C接口，除了充电功能，还支持数据传输、视频输出等功能。
用户可以通过一个接口实现多种功能，简化了使用过程。
车载充电器电路原理
车载充电器电路原理
车载充电器电路是一种用于给车辆内的电子设备充电的装置。
其主要原理是将车辆的直流电源转换为可供电子设备使用的稳定直流电源。
车载充电器电路主要包括以下几个关键部分：
1. 输入电源：车载充电器通过连接到车辆的电池或点烟器插座来获取输入电源。
这个输入电源是直流电，通常电压范围为12V至24V。
在车载充电器电路中，需要使用电压稳定器来将输入电源的电压稳定在合适的范围内，以确保后续电路的正常工作。
2. AC/DC转换：由于车载充电器需要将直流电源转换为交流电源，所以需要进行AC/DC转换。
这一步通常由一个变压器来完成。
变压器起到将输入电源的电压转换为相应的交流电压的作用。
3. 整流和滤波：由于车载充电器需要提供稳定的直流电源给电子设备充电，所以在AC/DC转换之后需要进行整流和滤波。
整流电路将交流电转换为直流电，确保输出电流的方向一致；滤波电路则用来去除电源中的纹波，使输出电流更加稳定。
4. 输出电压调节：车载充电器需要根据电子设备的需求来提供相应的输出电压。
为了实现这一点，常常需要使用一个可调压稳压器来调节输出电压的大小。
5. 输出保护：为了避免对电子设备造成损坏，车载充电器通常还会配备一些输出保护电路。
常见的输出保护电路包括过压保护、过流保护和短路保护等，当输出电压、电流或者负载发生异常时，这些保护电路会迅速切断电源，以保护电子设备的安全运行。
以上就是车载充电器电路的基本原理。
通过这些关键部分的相互配合，车载充电器能够将车辆的直流电源转换为可供电子设备使用的稳定直流电源，为车辆内的电子设备提供充电服务。
车载充电器原理
车载充电器原理
车载充电器原理是利用车辆的直流电源将电能转化为适合手机、平板电脑等电子设备充电所需的直流电能。
车载充电器一般通过汽车的点烟器插座与车辆的电源连接，并通过内部的电路将车辆的12伏直流电转换为5伏或其他适配设备的直流电，从
而实现充电的功能。
车载充电器的核心部件是直流-直流转换电路，其基本原理是
通过变压器和电子元件完成电能的转换。
具体工作原理如下：
1. 汽车的电源系统输出的是直流电，而充电设备需要的是特定电压和电流的直流电能。
所以车载充电器首先需要将车辆电源输出的电能进行降压处理。
2. 车载充电器通过变压器实现电能的降压。
变压器内部有一个主要由线圈构成的磁环，汽车的12伏直流电经过主线圈的一侧，产生一个恒定的磁场。
而在主线圈的另一侧，设有次级线圈，并与主线圈通过磁耦合相连。
由于磁耦合的作用，次级线圈中会引发感应电流，从而实现电能的变压。
3. 车载充电器还包含了一些电子元件，例如整流器和滤波电容器，用于将输出的交流电转换为直流电，并进行滤波处理，确保输出的直流电能稳定和纯净。
4. 最后，车载充电器还会根据连接的设备需要的功率和电流进行匹配和调节，以确保设备可以获得合适的充电效果，同时也保护设备不受过电压、过电流等问题的影响。
综上所述，车载充电器通过直流-直流转换电路将车辆的直流电能转换为适合电子设备充电的直流电能。
它不仅方便了人们在车上充电，也提供了更多的便利性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简析车载充电器方案
常规用于汽车电瓶(轿车12V,卡车24V)供电的车载充电器,大量使用在各种便携式、手持式设备的锂电池充电领域,诸如:手机,PDA,GPS等;
车充既要考虑锂电池充电的实际需求（恒压CV，恒流CC，过压保护OVP），又要兼顾车载电瓶的恶劣环境（瞬态尖峰电压，系统开关噪声干扰，EMI等）；因此车充方案选取的电源管理IC必须同时满足：耐高压，高效率，高可靠性，低频率（有利于EMI的设计）的开关电源芯片；通俗讲就是要求“皮实”。
常见的车充方案简介如下：
[1]单片34063实现的低端车充方案示意图
优点:：低成本；
缺点：(1)可靠性差，功能单一；没有过温度保护，短路保护等安全性措施；
(2)输出虽然是直流电压，但控制输出恒流充电电流的方式为最大开关电流峰值限制，精度不够高；
(3)由于34063为1.5A开关电流PWM+PFM模式（内部没有误差放大器），其车充方案输出直流电压电流的纹波比较大，不够纯净；输出电流能力也非常有限；（常见于300ma~600ma之间的低端车充方案中）
[2]34063+NPN（NMOS）实现扩流的车充方案示意图
优点：在[1]方案的基础上扩流来满足不断增长的充电电流能力的需求；
缺点：同样存在[1]方案中类似的不足；
[3]用2576+358+稳压管的方案示意图
优点：(1)由于2576内置过流保护、过温度保护等安全措施，结合358（双运放）来实现输出恒压CV，恒流CC，过压保护OVP等功能；实现了可靠、安全、完善的锂电池充电方案；
(2)由于2576为固定52K PWM变换器，使得车充的EMI设计相对容易；
(3)由于2576和358均为40V高压双极工艺制造，更加“皮实”；
(4)这种方案常用在0.8A~1.5A左右的车充中；
缺点：(1)系统相对复杂，成本较高；
(2)恒流CC和过压保护OVP是通过358的输出去控制2576的EN来实现的，
因此充电电流有比较大的纹波，CC和OVP的响应速度也不够快（是通过切换2576是否工作来实现的）；
[4]XLSEMI设计单片车充IC XL4002示意图
基于车充领域的系统需求，上海芯龙半导体有限公司提供专用于车充方案的系列单片IC；内部除了常规的过流保护，过温度保护，输出短路保护外，还内置了专用于锂电池充电的CV，CC，OVP；相当于把[3]方案中的2576+358+稳压管等功能模块全部集成到一颗IC中；
优点：除了具有[3]方案中对应的优点外，还有：
(1)专用于车充的全集成方案，系统成本低，可靠性高；
(2)IC内部CV，CC，OVP都是通过控制PWM实现的；因此，输出电压，输出电流，输出过压保护的精度更高，响应速度很快；
(3)芯龙提供充电电流在0A~3A之间车充的一系列高性价比产品；
[5]XLSEMI车充系列产品快速选择表
（注：S OP8-EP为常规SOP8类型下带散热PAD；系统设计可以根据输出电感，电容的值和体积因素来选择合适开关频率和电流能力的产品；详细产品信息请参考：/bbs/)
[6]XLSEMI车充系列产品典型应用示意图1．XL4001典型应用电路
2．XL4002典型应用电路
3．XL4101典型应用电路
4．XL4102典型应用电路。
