材料失效分析(第二至四章解理断裂和沿晶断裂)
材料失效分析
零件的结构形状不合理；表面状态不良；材料及其组织状态；装配与联接效应；使用环境;载荷频谱。
4、腐蚀失效的基本类型有哪些。
点腐蚀失效；缝隙腐蚀失效；晶间腐蚀失效；接触腐蚀失效；空泡腐蚀失效；磨耗腐蚀失效。
5、什么叫液态金属脆断？液态金属脆断的失效机制是什么？
液态金属脆断是指固态金属在受应力状态下与另一液态金属接触，导致液态金属渗入固态金属内部而产生脆裂。失效机制有两种截然不同的理论，分别呈现出沿晶与穿品破断特征。
3、正火后为什么强度和塑性均有提高？
答：正火发牛可使晶粒细化，改善锻件质量。
5、应力腐蚀开裂是在静拉应力作用下金属的腐蚀破坏。（）
6、只有在特定的介质屮才能发生点腐蚀。（）
7、金属发生晶间腐蚀后，在宏观上儿乎看不到任何变化，儿何尺寸及表面金属光泽不变，但其强度及延伸率显著增大。（）
8、当应力较大、腐蚀介质较强吋，应力腐蚀裂纹通常是穿晶扩展。（）
9、铸造、锻造、热冷轧、挤压都属于加工工艺缺陷。（）
材料失效分析答案
一、判断题：本大题10小题，每小题2分，共10分。
√×××√ √×√—
三、名词解释：本大题共5小题，每小题4分，共20分。
6、失效机理
指产品(构件)因微观结构和外观形态发牛变化而不能满意地达到规定的功能。
7、断口三要素
纤维状区、放射状区、剪切唇区。
8、热疲劳
由温度起伏（升高或降低）或热循环效应引起的疲劳损坏。

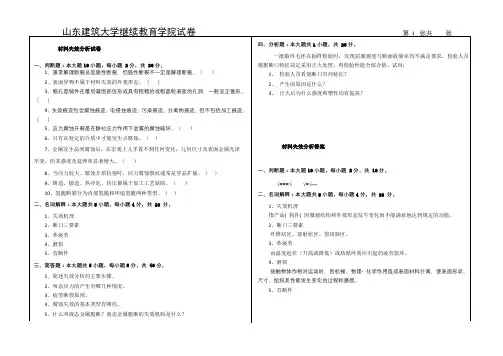

材料失效分析试卷
一、判断题：本大题10小题，每小题2分，共20分。
1、通常解理断裂总是脆性断裂，但脆性断裂不一定是解理断裂。（）
2、表面异物不属于材料失效的外观形态。（）
3、缩孔是铸件在最后凝固部位形成具有粗糙的或粗晶粒表面的孔洞，一般呈正锥形。（）
材料断口分析(第2-4章)
青鱼骨花样、瓦纳线
§3、影响解理断裂的因素 1、晶体结构 bcc、hcp—易发生解理断裂 fcc——不易发生解理断裂 2、显微组织 F—断口较光滑，微观呈河流条纹或舌状花样 P—断口呈不连续片层状 M—断口呈锯齿状，出现小刻面
3、温度 T↓，易导致解理断裂
T＜Tc，晶体在塑性变形前产生解理裂纹，断口呈现脆性 T＞Tc，晶体先发生塑变，后产生解理，即断裂时伴随一定的塑性变形
4、加载速度 V↑，易发生解理断裂
§4、准解理断裂
与解理相比，准解理断裂的特征： ①准解理裂纹源常在准解理平面的内部形成，而解理裂纹源在解理面 边界（晶界）形成 ②准解理裂纹扩展路径比解理裂纹要不连续得多，常在局部地方形成 并局部扩展 ③准解理包含更多的撕裂 ④准解理面的位向并不如铁素体基体的解理面｛100｝严格对应，不 存在确定的位向关系
准解理裂纹形成机理示意图
准解理断口形貌
准解理断口形貌
第四章
发生的断裂。
沿晶断裂
1、定义：材料沿晶界（原奥氏体晶界、相界、焊合界面） 2、类型：韧性沿晶断裂（沿晶韧断） 脆性沿晶断裂（沿晶脆断）
3、产生原因
※脆性沉淀相沿晶界析出：钢中的碳化物 Al-Li合金中的δ（AlLi）相 ※晶界弱化：杂质Na、S、P等的晶界偏析 合金钢中的高温回火脆性 ※环境：SCC、氢脆、蠕变 ※热应力：焊接材料的HAZ ※晶粒粗大 ！
小刻面
放射条纹
人字纹
二、微观形貌特征及形成机理
特征： 扇形花样 解理台阶（cleavage step） 河流花样（river pattern） 舌状花样（tongue pattern） 青鱼骨花样（spine pattern） 瓦纳线（wallner line）
失效分析知识点
失效分析知识点第一章概论1.失效的定义：当这些零件失去其应有的功能时，则称该零件失效。
2.失效三种情况：（1）.零件由于断裂、腐蚀、磨损、变形等从而完全丧失其功能；（2）.零件在外部环境作用下，部分的失去其原有功能，虽然能工作，但不能完成规定功能，如由于磨损导致尺寸超差等；（3）.零件能够工作，也能完成规定功能，但继续使用时，不能确保安全可靠性。
3. 失效分析定义：对失效产品为寻找失效原因和预防措施所进行的一切技术活动。
也就是研究失效的特征和规律，从而找出失效的模式和原因。
4. 失效分析过程：事前分析（预防失效事件的发生）、事中分析（防止运行中设备发生故障）、事后分析（找出某个系统或零件失效的原因）。
5. 失效分析的意义：（1）.失效分析的社会经济效益：失效将造成巨大的经济损失；质量低劣、寿命短导致重大经济损失；提高设备运行和使用的安全性。
（2）.失效分析有助于提高管理水平和促进产品质量提高；（3）.失效分析有助于分清责任和保护用户（生产者）利益；（4）.失效分析是修订产品技术规范及标准的依据；（5）.失效分析对材料科学与工程的促进作用：材料强度与断裂；材料开发与工程应用。
第二章失效分析基础知识一.机械零件失效形式与来源：1.按照失效的外部形态分类：（1）过量变形失效：扭曲、拉长等。
原因：在一定载荷下发生过量变形，零件失去应有功能不能正常使用。
（2）断裂失效：一次加载断裂（静载荷）：由于载荷或应力超过当时材料的承载能力而引起；环境介质引起的断裂：环境介质和应力共同作用引起的低应力脆断；疲劳断裂（交变载荷）：由于周期作用力引起的低应力破坏。
（3）表面损伤失效：磨损：由于两物体接触表面在接触应力下有相对运动，造成材料流失所引起的一种失效形式；腐蚀: 环境气氛的化学和电化学作用引起。
（4）.注：断裂的其他分类断裂时变形量大小：脆性断裂、延性断裂；裂纹走向与晶相组织的关系：穿晶断裂、沿晶断裂；2.失效的来源：（1）.设计的问题：高应力部位存在沟槽、机械缺口及圆角半径过小等；应力计算错误；设计判据不正确。

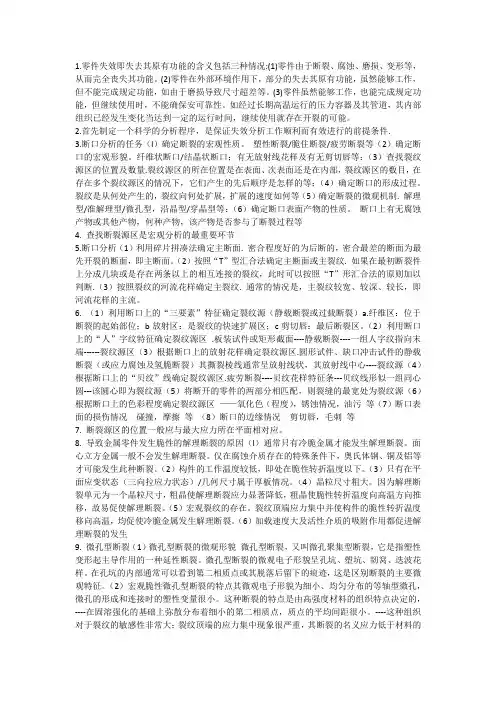

材料失效分析
1.零件失效即失去其原有功能的含义包括三种情况:(1)零件由于断裂、腐蚀、磨损、变形等，从而完全丧失其功能。
(2)零件在外部环境作用下，部分的失去其原有功能，虽然能够工作，但不能完成规定功能，如由于磨损导致尺寸超差等。
(3)零件虽然能够工作，也能完成规定功能，但继续使用时，不能确保安可靠性。
如经过长期高温运行的压力容器及其管道，其内部组织已经发生变化当达到一定的运行时间，继续使用就存在开裂的可能。
2.首先制定一个科学的分析程序，是保证失效分析工作顺利而有效进行的前提条件.3.断口分析的任务（l）确定断裂的宏观性质。
塑性断裂/脆住断裂/疲劳断裂等（2）确定断口的宏观形貌。
纤维状断口/结晶状断口；有无放射线花样及有无剪切唇等；（3）查找裂纹源区的位置及数量.裂纹源区的所在位置是在表面、次表面还是在内部，裂纹源区的数目，在存在多个裂纹源区的情况下，它们产生的先后顺序是怎样的等；（4）确定断口的形成过程。
裂纹是从何处产生的，裂纹向何处扩展，扩展的速度如何等（5）确定断裂的微观机制. 解理型/准解理型/微孔型，沿晶型/穿晶型等；（6）确定断口表面产物的性质。
断口上有无腐蚀产物或其他产物，何种产物，该产物是否参与了断裂过程等4. 查找断裂源区是宏观分析的最重要环节5.断口分析（1）利用碎片拼凑法确定主断面. 密合程度好的为后断的，密合最差的断面为最先开裂的断面，即主断面。
（2）按照“T”型汇合法确定主断面或主裂纹. 如果在最初断裂件上分成几块或是存在两条以上的相互连接的裂纹，此时可以按照“T”形汇合法的原则加以判断.（3）按照裂纹的河流花样确定主裂纹. 通常的情况是，主裂纹较宽、较深、较长，即河流花样的主流。
6. （1）利用断口上的“三要素”特征确定裂纹源（静载断裂或过载断裂）a.纤维区：位于断裂的起始部位；b放射区：是裂纹的快速扩展区；c剪切唇：最后断裂区。
（2）利用断口上的“人”字纹特征确定裂纹源区.板装试件或矩形截面----静载断裂----一组人字纹指向末端------裂纹源区（3）根据断口上的放射花样确定裂纹源区.圆形试件、缺口冲击试件的静载断裂（或应力腐蚀及氢脆断裂）其撕裂棱线通常呈放射线状，其放射线中心----裂纹源（4）根据断口上的“贝纹”线确定裂纹源区.疲劳断裂----贝纹花样特征条---贝纹线形似一组同心圆---该圆心即为裂纹源（5）将断开的零件的两部分相匹配，则裂缝的最宽处为裂纹源（6）根据断口上的色彩程度确定裂纹源区——氧化色（程度），锈蚀情况，油污等（7）断口表面的损伤情况碰撞，摩擦等（8）断口的边缘情况剪切唇，毛刺等7. 断裂源区的位置一般应与最大应力所在平面相对应。
工程材料力学性能各章节复习知识点
工程材料力学性能各个章节主要复习知识点第一章弹性比功：又称弹性比能，应变比能，表示金属材料吸收弹性变形功的能力。
滞弹性：对材料在弹性范围内快速加载或卸载后随时间延长附加弹性应变的现象。
包申格效应：金属材料经预先加载产生少量塑性变形（残余应变为1%~4%），卸载后再同向加载，规定残余伸长应力（弹性极限或屈服极限）增加，反向加载，规定残余伸长应力降低的现象。
塑性：指金属材料断裂前发生塑性变形的能力。
脆性：材料在外力作用下（如拉伸，冲击等）仅产生很小的变形及断裂破坏的性质。
韧性：是金属材料断裂前洗手塑性变形功和断裂功的能力，也指材料抵抗裂纹扩展的能力。
应力、应变；真应力，真应变概念。
穿晶断裂和沿晶断裂：多晶体材料断裂时，裂纹扩展的路径可能不同，穿晶断裂穿过晶内；沿晶断裂沿晶界扩展。
拉伸断口形貌特征？①韧性断裂：断裂面一般平行于最大切应力并与主应力成45度角。
用肉眼或放大镜观察时，断口呈纤维状，灰暗色。
纤维状是塑性变形过程中微裂纹不断扩展和相互连接造成的，而灰暗色则是纤维断口便面对光反射能力很弱所致。
其断口宏观呈杯锥形，由纤维区、放射区、和剪切唇区三个区域组成。
②脆性断裂：断裂面一般与正应力垂直，断口平齐而光亮，常呈放射状或结晶状。
板状矩形拉伸试样断口呈人字形花样。
人字形花样的放射方向也与裂纹扩展方向平行，但其尖端指向裂纹源。
韧、脆性断裂区别？韧性断裂产生前会有明显的塑性变形，过程比较缓慢；脆性断裂则不会有明显的塑性变形产生，突然发生，难以发现征兆拉伸断口三要素？纤维区，放射区和剪切唇。
缺口试样静拉伸试验种类？轴向拉伸、偏斜拉伸材料失效有哪几种形式？磨损、腐蚀和断裂是材料的三种主要失效方式。
材料的形变强化规律是什么？层错能越低，n越大，形变强化增强效果越大退火态金属增强效果比冷加工态是好，且随金属强度等级降低而增加。
在某些合金中，增强效果随合金元素含量的增加而下降。
材料的晶粒变粗，增强效果提高。
第二章应力状态软性系数：材料某一应力状态，τmax和σmax的比值表示他们的相对大小，成为应力状态软性系数，比为α，α=τmaxσmax缺口敏感度：缺口试样的抗拉强度σbn 与等截面尺寸光滑试样的抗拉强度σb的比值表示缺口敏感度，即为NSR=σbnσb第三章低温脆性：在实验温度低于某一温度t2时，会由韧性状态变为脆性状态，冲击吸收功明显降低，断裂机理由微孔聚集性变为穿晶解理型，断口特征由纤维状变为结晶状，这就是低温脆性。
失效分析课件-4
2
(1)按断裂机理分为滑移分离、韧窝断裂、蠕变断裂、解理与 按断裂机理分为滑移分离、韧窝断裂、蠕变断裂、 按断裂机理分为滑移分离 准解理断裂、沿晶断裂和疲劳断裂; 准解理断裂、沿晶断裂和疲劳断裂 (2)按断裂路径分为穿晶、沿晶和混晶断裂; 按断裂路径分为穿晶、沿晶和混晶断裂 按断裂路径分为穿晶 (3)按断裂性质分为韧性断裂、脆性断裂和疲劳断裂。 按断裂性质分为韧性断裂、脆性断裂和疲劳断裂。 按断裂性质分为韧性断裂 在失效分析实践中大都采用第（3）种分类法。 在失效分析实践中大都采用第（ 种分类法。 断裂失效分析是从分析断口的宏观与微观特征入手 确定断 断裂失效分析是 从分析断口的宏观与微观特征入手,确定断 从分析断口的宏观与微观特征入手 裂失效模式,分析研究断口形貌特征与材料组织和性能 分析研究断口形貌特征与材料组织和性能、 裂失效模式 分析研究断口形貌特征与材料组织和性能、 零 件的受力状态以及环境条件(如温度 介质等)等之间的关系 如温度、 件的受力状态以及环境条件 如温度、介质等 等之间的关系 ,揭示断裂失效机理、原因与规律 进而采取改进措施与预防 揭示断裂失效机理、 揭示断裂失效机理 原因与规律,进而采取改进措施与预防 对策。 对策。
16
（5）断口上的冶金缺陷 ） 4.1.3 断口分析的依据
夹杂、 夹杂、 分层、 分层、 晶粒粗大、 晶粒粗大、 白点、白斑、 白点、白斑、 氧化膜 疏松、 疏松、 气孔、 气孔、 撕裂等， 撕裂等， 这些冶金缺陷常可在失效件断口上经宏观或微观观察而 现。
17
4.1.4 断口宏观分析
指用肉眼、放大镜来研究断口，是断口分析的第一步和基础。 指用肉眼、放大镜来研究断口，是断口分析的第一步和基础。 目的： 目的： 全面了解破坏件，破坏的部位、外表面有无异常（划痕、 全面了解破坏件，破坏的部位、外表面有无异常（划痕、污物 、颜色、尺寸、形状）。 颜色、尺寸、形状）。 初步确定断裂性质：韧性、脆性、应力腐蚀、氢脆、疲劳等。 初步确定断裂性质：韧性、脆性、应力腐蚀、氢脆、疲劳等。 初步确定断裂的起始点， 初步确定断裂的起始点，及断裂源的位置 初步估计加载方式，应力的大小、分布、 初步估计加载方式，应力的大小、分布、方向 制定合理试验方案
失效分析复习材料
失效分析复习材料第一章1、失效：当这些零件失去了它应有功能时，那么称该零件失效失效三种情况：〔1〕零件由于断裂、腐蚀、磨损、变形等而完全丧失其功能；〔2〕零件在外部环境作用下，局部失去其原有功能，虽然能够工作，但不能完成规定功能，如由于磨损导致尺寸超差等；〔3〕零件虽然能够工作，也能完成规定功能，但继续使用时，不能确保平安可靠性。
2、失效分析 Failure Analysis：通常是指对失效产品为寻找失效原因与预防措施所进展一切技术活动。
就是研究失效现象特征与规律，从而找出失效模式与原因。
第二章1、失效主要形式及原因序号失效类型失效形式直接原因1 过量变形失效a. 扭曲〔如花键〕b. 拉长〔如紧固件〕c. 胀大超限〔如液压活塞缸体〕d. 上下温下蠕变〔如动力机械〕e. 弹性元件发生永久变形由于在一定载荷条件下发生过量变形，零件失去应有功能，不能正常使用。
2 断裂失效一次加载断裂〔如拉伸、冲击、持久等〕由于载荷或应力强度超过当时材料承载能力而引起。
环境介质引起断裂〔应力腐蚀、氢脆、液态金属脆化，辐照脆化与腐蚀疲劳等〕由于环境介质、应力共同作用引起低应力脆断。
疲劳断裂：低周疲劳，高周疲劳。
弯曲、扭转、接触、拉-拉、拉-压、复合载荷谱疲劳与热疲劳，高温疲劳等。
由于周期〔交变〕作用力引起低应力破坏。
3 外表损伤失效磨损：主要引起几何尺寸上变化与外表损伤〔发生在有相对运动外表〕。
主要有粘着磨损与磨粒磨损。
由于两物体接触外表在接触应力下有相对运动造成材料流失所引起一种失效形式。
腐蚀：氧化腐蚀与电化学腐蚀，冲蚀，气蚀，磨蚀等。
局部腐蚀与均匀腐蚀。
环境气氛化学与电化学作用引起。
2、失效来源：设计问题;材料选择上缺点;加工制造及装配中存在问题;不合理服役条件。
3、剩余应力产生：〔1〕热处理剩余应力〔2〕焊接剩余应力〔3〕外表化学热处理引起剩余应力〔4〕电镀引起剩余应力〔5〕切削加工剩余应力〔6〕铸造剩余应力4、剩余应力影响：对静强度影响；对硬度影响；对疲劳强度响〔一般，当承受交变应力构件存在压缩剩余应力时，构件疲劳强度提高；当存在拉伸剩余应力时，构件疲劳强度下降。
材料力学性能第四章 断裂与断口分析
材料的力学性能－断裂与断口分析材料的断裂断裂是工程材料的主要失效形式之一。
工程结构或机件的断裂会造成重大的经济损失，甚至人员伤亡。
如何提高材料的断裂抗力，防止断裂事故发生，一直是人们普遍关注的课题。
任何断裂过程都是由裂纹形成和扩展两个过程组成的，而裂纹形成则是塑性变形的结果。
对断裂的研究，主要关注的是断裂过程的机理及其影响因素，其目的在于根据对断裂过程的认识制定合理的措施，实现有效的断裂控制。
✓材料在塑性变形过程中，会产生微孔损伤。
✓产生的微孔会发展，即损伤形成累积，导致材料中微裂纹的形成与加大，即连续性的不断丧失。
✓损伤达到临界状态时，裂纹失稳扩展，实现最终的断裂。
按断裂前有无宏观塑性变形，工程上将断裂分为韧性断裂和脆性断裂两大类。
断裂前表现有宏观塑性变形者称为韧性断裂。
断裂前发生的宏观塑性变形，必然导致结构或零件的形状、尺寸及相对位置改变，工作出现异常，即表现有断裂的预兆，可能被及时发现，一般不会造成严重的后果。
脆性断裂断裂前，没有宏观塑性变形的断裂方式。
脆性断裂特别受到人们关注的原因：脆性断裂往往是突然的，因此很容易造成严重后果。
脆性断裂断裂前不发生宏观塑性变形的脆性断裂，意味着断裂应力低于材料屈服强度。
对脆性断裂的广义理解，包括低应力脆断、环境脆断和疲劳断裂等。
脆性断裂一般所谓脆性断裂仅指低应力脆断，即在弹性应力范围内一次加载引起的脆断。
主要包括：与材料冶金质量有关的低温脆性、回火脆性和蓝脆等；与结构特点有关的如缺口敏感性；与加载速率有关的动载脆性等。
材料的断裂比较合理的分类方法是按照断裂机理对断裂进行分类。
微孔聚集型断裂、解理断裂、准解理断裂和沿晶断裂。
有助于→揭示断裂过程的本质→理解断裂过程的影响因素→寻找提高断裂抗力的方法。
材料的断裂将环境介质作用下的断裂和循环载荷作用下的疲劳断裂按其断裂过程特点单独讨论。
金属材料的断裂－静拉伸断口材料在静拉伸时的断口可呈现3种情况：(a)(b)：平断口；(c)(d)：杯锥状断口；(e)尖刃断口平断口：材料塑性很低、或者只有少量的均匀变形，断口齐平，垂直于最大拉应力方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青鱼骨花样、瓦纳线
§3、影响解理断裂的因素
1、晶体结构 bcc、hcp—易发生解理断裂 fcc——不易发生解理断裂
2、显微组织 F—断口较光滑，微观呈河流条纹或舌状花样 P—断口呈不连续片层状 M—断口呈锯齿状，出现小刻面
3、温度 T↓，易导致解理断裂
T＜Tc，晶体在塑性变形前产生解理裂纹，断口呈现脆性 T＞Tc，晶体先发生塑变，后产生解理，即断裂时伴随一定的塑性变形
存在确定的位向关系
准解理裂纹形成机理示意图
准解理断口形貌
准解理断口形貌
第四章 沿晶断裂
1、定义：材料沿晶界（原奥氏体晶界、相界、焊合界面） 发生的断裂。
2、类型：韧性沿晶断裂（沿晶韧断） 脆性沿晶断裂（沿晶脆断）
3、产生原因
※脆性沉淀相沿晶界析出：钢中的碳化物
Al-Li合金中的δ（AlLi）相
扭转晶界——在亚晶界出产生新的裂纹，河流激增
大角度晶界：河流不能通过，在晶界出产生新的裂纹，向外扩展 ，
形成扇形花样
大角度晶界，扇形花样
3、舌状花样
特点：形状象“舌头”，一般在钢铁材料中成组出 现。
形成机理：
解理裂纹沿着孪晶面｛112｝产生二次解理及局部塑性变 形撕裂的结果。在低温、高速变形时容易发生孪生变形， 也就容易出现舌状花样。
例2 晶粒过分粗大—细化晶粒处理 晶界弱化——净化晶界 环境介质——改善工作环境 热应力——退火消除
精品文档 欢迎下载
读书破万卷，下笔如有神--杜甫
瓦纳线
（二）形成机理（模型）
1、解理台阶 解理裂纹与螺位错交截形成台阶
台阶形成过程的简化图
通过二次解理或撕裂相互连接形成台阶（撕裂棱）
台阶的性质
台阶在扩展过程中会发生合并或消失（台阶高度减小） 相同方向的台阶合并后高度增加 相反方向的台阶合并后高度减小或消失 台阶高度与柏氏矢量大小、位错密度之间存在一定关系
应力状态
第三章 解理断裂
§1、概述 §2、解理断口形貌特征及形成机理 §3、影响解理断裂的因素 §4、准解理断裂
§1、概述
1、定义 正应力、解理面、穿晶脆断
2、发生条件 一般均在bcc、hcp金属中发生，而fcc只在特殊情 况下才发生，如腐蚀环境、材质较差时。
§2、解理断口形貌特征
一、宏观形貌特征 1、放射状条纹 2、人字纹 3、小刻面（facet）：发亮的小晶面 解理断口上的结晶面 宏观上呈无规则取向 强光下可见到闪闪发光的特征 解理断口是由许多小刻面组成的，每个小刻 面代表一个晶粒
※晶界弱化：杂质Na、S、P等的晶界偏析
合金钢中的高温回火脆性
※环境：SCC、氢脆、蠕变
※热应力：焊接材料的HAZ
！
※晶粒粗大
4、断口形貌特征
宏观断口：结晶状形貌 冰糖块状（晶粒粗大） 灰色的石状
结晶状断口
石状断口
微观断口：多边形图象（晶粒外形轮廓） 冰糖状形貌
例1： 一批锻件毛坯在抽样检验时，发现屈服强度与断面收缩 率均不满足要求，检验人员根据断口特征决定采用正火 处理，再检验性能全部合格。试问： 1、检验人员看到断口有何特征？ 2、产生的原因是什么？ 3、正火后为什么强度和塑性均有提高？
H＝b N 1/2
2、河流花样
定义：解理台阶及局部塑性变形形成的撕裂脊线所组合的 条纹。其形状类似地图上的河流。
形成机理：河流花样实际上就是解理台阶的一种标志。当 裂纹扩展时，同号台阶汇合成较大的台阶，而 较大的台阶又汇合成更大的台阶，其结果就形 成河流花样。
影响因素：
小角度晶界：倾斜晶界——影响不大，延伸至相邻晶粒
一、宏观形貌特征 纤维区、剪切唇
二、微观形貌特征 韧窝花样（断面上覆盖着大量微坑） 韧窝类型：等轴韧窝 抛物线韧窝 卵形韧窝
等轴韧窝
抛物线韧窝
卵型韧窝
§3、韧窝形成机理
§4、影响韧窝形貌的因素
1、夹杂物或第二相粒子
尺寸较小，且分布密集 → 促进韧窝成核，形成小而多的韧窝花样 尺寸较大，且分布变化不大→促进裂纹扩展，形成较大的韧窝花样 2、基体材料的韧性 韧性差、塑性变形能力差，韧窝尺寸较小、较浅 3、试验温度 T↑、有利于韧窝的成核与扩展，韧窝宽度和深度增加 4、应力状态 拉应力、切应力、撕裂应力
小刻面
放射条纹
人字纹
二、微观形貌特征及形成机理
特征： 扇形花样 解理台阶（cleavage step） 河流花样（river pattern） 舌状花样（tongue pattern） 青鱼骨花样（spine pattern） 瓦纳线（wallner line）
扇形花样
河流花样
舌状花样
青鱼骨花样
4、加载速度 V↑，易发生解理断裂
§4、准解理断裂
与解理相比，准解理断裂的特征：
①准解理裂纹源常在准解理平面的内部形成，而解理裂纹源在解理面 边界（晶界）形成
②准解理裂纹扩展路径比解理裂纹要不连续得多，常在局部地方形成 并局部扩展
③准解理包含更多的撕裂 ④准解理面的位向并不如铁素体基体的解理面｛100｝严格对应，不
例2： 在什么条件下易出现沿晶断裂？怎样防止沿晶断裂？
例1： 1、结晶状脆性断口（过热脆性结晶状断口） 2、产生原因：
①锻造温度过高，使原奥氏体晶粒过分粗大。 ②压下量不足，终锻温度过高，晶粒破碎不够，而再
结晶充分进行并发生了晶粒长大，使晶粒过粗或粗 细不均造成沿晶断裂裂纹所致。 3、正火发生可使晶粒细化，改善锻件质量。
第二章 Байду номын сангаас 性 断 裂
§1、概述 §2、韧性断裂的断口形貌特征 §3、韧窝形成机理 §4、影响韧窝形貌的因素
§1、概述
1、特点：料断裂前发生明显的塑性变形。也可 以说塑性变形是韧断的前奏，而韧断是大量塑 性变形的结果。
2、过程：显微空洞形成、扩展、连接、断裂
3、类型： 微孔聚集型 纯剪切型
§2、韧性断裂的断口形貌特征
