光伏支架分类及特点
光伏支架的不同结构
光伏支架的不同结构
光伏支架的结构有多种，以下介绍三种主要类型：
1. 单立柱式支架：也称为“L”型支架，由一个垂直于地面的立柱固定光伏组件。
这种支架适用于较小的光伏电站系统，其简单的结构和易于安装的特点使得它成为一种常见的支架类型。
2. 双立柱式支架：也称为“T”型支架，由两个垂直于地面的立柱和一个横杆组成。
双立柱式支架适用于较大的光伏电站系统，其结构更加稳定，能承受更大的风力和重量。
3. 框架式支架：由多个支撑杆和横杆组成的框架结构。
它可以根据光伏组件的大小和数量进行灵活调整，适用于各种规模的光伏电站系统。
此外，根据安装位置和用途的不同，光伏支架还有斜屋顶支架、屋顶倾角支架、屋顶压载支架和地面支架等类型。
以上内容仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。
光伏支架分类
光伏支架分类光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。
支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。
一、光伏支架类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。
2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。
根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。
1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。
1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。
优点：抗风能力好，可靠性强，不破坏屋面防水结构。
缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。
2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。
缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。
3)地面电站-混凝土基础支架地面电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。
现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。
优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。
缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。
光伏支架分类及特点
光伏支架分类及特点
一、光伏支架的分类
1、陆地光伏支架：陆地光伏支架是最常见的一种光伏支架，它将光
伏组件安装在垂直于地面的支架上，有中型钢结构支架、大型钢结构支架、轻型支架、小型支架等。
其安装方式包括螺栓安装、脚手架安装和直接安
装等。
2、水电站光伏支架：水电站光伏支架是在水电站的管道上安装的光
伏组件安装支架，有坐式悬架型、悬架式支架、悬臂架等。
3、低夹角屋顶光伏支架：低夹角屋顶光伏支架是在低夹角或平面屋
顶上安装支架，它有螺栓安装支架和浮动安装支架等。
4、深浅度不同的光伏支架：深浅度不同的光伏支架适用于在各种类
型的地形条件下安装，可实现光伏组件的深浅度调整，有常规钢结构深浅
度支架、现场焊接钢结构深浅度支架、轻型支架等。
二、光伏支架的特点
1、耐腐蚀性好：大多数光伏支架采用钢材进行生产，耐腐蚀性好，
特别是防腐产品，更能抵抗外界的腐蚀作用，可以长期稳定性的安装使用。
2、轻巧：使用轻型支架可以减轻支架的重量，实现易于安装和运输
的特点，极大地减少了安装和运输中因重量过重而出现的问题，是高效率
安装的保证。
光伏支架的种类
光伏支架的种类光伏支架是太阳能发电系统中的重要组成部分，它起到支撑和固定光伏组件的作用。
根据不同的安装位置和需求，光伏支架的种类也各不相同。
下面将为大家介绍几种常见的光伏支架。
1. 屋顶安装支架屋顶安装支架是将光伏组件安装在房屋屋顶上的一种常见光伏支架。
这种支架通常采用铝合金材质制作，具有轻便、耐腐蚀等特点。
屋顶安装支架根据屋顶类型的不同，可分为斜面屋顶支架和平面屋顶支架两种。
斜面屋顶支架一般采用倾斜角度固定在屋顶上，以提高光照效果。
平面屋顶支架则通常采用支架架设在屋顶上，以保证光伏组件的稳定性。
2. 地面安装支架地面安装支架是将光伏组件安装在地面上的一种光伏支架。
这种支架通常采用钢材制作，具有高强度、耐腐蚀等特点。
地面安装支架通常采用固定支架和跟踪支架两种形式。
固定支架是将光伏组件固定在支架上，固定在地面上，适合于地面空旷的地方。
跟踪支架则可以根据太阳的运动自动追踪太阳光的方向，以获得更高的发电效率。
3. 水面安装支架水面安装支架是将光伏组件安装在水面上的一种光伏支架。
这种支架主要用于水库、湖泊等水域，以提供清洁能源。
水面安装支架通常采用浮筒和钢材制作，具有抗风、抗浪、耐腐蚀等特点。
水面安装支架可以根据水面上的浮力调整光伏组件的倾斜角度，以获得更高的光照效果。
4. 墙面安装支架墙面安装支架是将光伏组件安装在建筑物墙面上的一种光伏支架。
这种支架通常采用铝合金材质制作，具有美观、轻便等特点。
墙面安装支架可以将光伏组件安装在建筑物的外墙上，以利用墙面的空间来发电。
墙面安装支架可以根据建筑物的外墙材料和结构进行定制设计，以确保安装的稳定性和安全性。
以上是几种常见的光伏支架的类型。
根据实际需求和安装位置的不同，选择适合的光伏支架是确保太阳能发电系统正常运行的关键。
希望通过本文的介绍，能够增加大家对光伏支架的了解，为太阳能发电系统的安装提供参考。
光伏支架的种类
光伏支架的种类光伏支架是太阳能光伏发电系统中的重要组成部分，用于支撑和固定光伏组件，使其能够稳定地面向太阳并吸收阳光进行发电。
根据不同的安装环境和需求，光伏支架可以分为多种不同的类型。
本文将介绍几种常见的光伏支架。
一、固定支架固定支架是光伏发电系统中最常见的一种支架类型。
它通常由金属材料制成，具有较强的稳定性和耐久性。
固定支架的安装角度一般为固定不变，根据当地的纬度和气候条件确定。
固定支架适用于地面光伏发电系统和大型屋顶光伏系统。
二、单轴跟踪支架单轴跟踪支架是一种可以使光伏组件在一条轴上进行水平旋转的支架。
它可以根据太阳的位置自动调整光伏组件的角度，使其始终面向太阳，最大限度地吸收太阳能。
单轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但相应地成本也较高。
单轴跟踪支架适用于大型光伏发电站和集中式太阳能发电系统。
三、双轴跟踪支架双轴跟踪支架是一种可以使光伏组件在水平和垂直两个方向上进行旋转的支架。
它可以根据太阳的位置自动调整光伏组件的角度和朝向，以获取更多的太阳能。
双轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但也是成本较高的选择。
双轴跟踪支架适用于高纬度地区和对发电效率要求较高的场所。
四、屋顶支架屋顶支架是一种安装在建筑屋顶上的支架，用于固定光伏组件。
根据不同的屋顶类型和结构，屋顶支架可以分为斜面屋顶支架和平面屋顶支架。
斜面屋顶支架通常使用铝合金或不锈钢材料制成，具有较轻、耐久的特点，适用于斜面屋顶的安装。
平面屋顶支架通常使用钢材料制成，具有较高的稳定性和承载能力，适用于平面屋顶的安装。
五、地面支架地面支架是一种安装在地面上的支架，用于固定光伏组件。
地面支架通常采用钢材料制成，具有较高的稳定性和承载能力，适用于大型光伏发电站和分布式光伏系统的安装。
地面支架可以根据需要进行固定安装或可调角度安装，以适应不同的地形和发电需求。
光伏支架的种类包括固定支架、单轴跟踪支架、双轴跟踪支架、屋顶支架和地面支架等。
光伏支架分类及特点
光伏支架分类及特点1地面式光伏支架1.1地面双柱支架◆兼容性强：可用于组件的不同排列方式（两排竖装、多排横装），实现任意更换；◆人性化设计：所有零件“零焊接”，所有零部件采用紧固件连接，安装方便快捷；◆成本低廉：所有零部件均为标准尺寸，可使用流水线作业，规模化生产，降低成本；◆适用围广：山地、平原、丘陵均可使用，不破坏植被，保护环境；◆基础要求：适用于螺旋桩、水泥预埋桩等。
1.2地面单柱支架◆安装便捷：结构简单，操作方便，安装技术要求低，安装效率高；◆强度高：采用大截面型材或合金钢，强度更高，抗风、雪压更强；◆兼容性强：可用于不同排列方式，任意组合；◆长寿命，更环保：表面热镀锌处理，耐腐蚀性强，无污染，可循环利用，无材料浪费；◆适用围广：平原、河塘、沼泽均适用，对土质无要求，可实现农光互补、渔光互补，实现发电、农渔双丰收，高效利用可耕地。
2屋面式支架2.1金属屋面支架◆安装便捷：特有的铝合金轨道、各型卡扣，适应性广，无需现场加工，安装方便快捷；◆轻量化设计：采用优质铝合金材料，采用力学优化，重量更轻；◆长寿命，更环保：采用304不锈钢紧固件，铝合金钝化处理，寿命更长，可循环利用，更加环保；2.2平面屋顶支架◆安装便捷：标准化零件，外观简洁，安装方便；◆材质种类丰富：可提供合金钢、结构钢、铝合金等材质支架，能满足不同屋顶强度要求；◆支架方式灵活：根据不同屋面承重、排水要求，提供负重式、化学锚栓式固定方式。
3大棚式系统◆样式多：纯农业大棚式、农业大棚与棚互补式；◆安装便捷：全安装式设计，现场不需加工，降低现场安装难度，施工速度块；◆寿命长：热镀锌处理，耐腐蚀型强，安全环保，寿命更长；◆环境可调：大棚环境、湿度可人工调节，适用于发展现代化农业。
温室观光大棚温室观光大棚蘑菇棚蘑菇棚◆水面漂浮式支架◆安装便捷：浮筒标准化生产，安装简单快捷；◆寿命长：浮筒采用改良高密聚乙烯，耐候性、抗紫外线、高低温适应能力更强，寿命更长；◆轻量化设计：支架采用纯塑料安装或高强钢、铝合金等，重量更轻，成本更低，抗风、雪压能力更强；◆固定方式灵活：可采用锚栓、打桩、缆绳等固定方式，适应水位不断变化；◆限制少：目前国光伏场地不断减少，我国有广阔的水面，发展漂浮式水面支架，可以减少水量蒸发，抑制藻类生长，降低光伏组件温度，提高单位面积发电量；树脂制浮体架台。
光伏支架的主要形式
光伏支架的主要形式光伏支架是太阳能光伏电站系统中的重要组成部分，主要用于支撑和固定太阳能光伏电池板。
根据不同的安装场地和需求，光伏支架的形式也有所不同。
本文将从几个主要的形式来介绍光伏支架。
1. 地面支架地面支架是光伏电站中最常见的一种形式。
它通常是由钢材制成的结构，可以固定在地面上，支撑光伏电池板。
地面支架的特点是安装方便、稳定性好、适用于大型光伏电站。
根据地面条件的不同，地面支架可以分为混凝土基础支架和螺栓基础支架两种形式。
2. 屋顶支架屋顶支架是安装在建筑物屋顶上的一种光伏支架形式。
它可以分为平面屋顶支架和斜面屋顶支架两种类型。
平面屋顶支架通常是由轻质金属材料制成，可以根据屋顶的倾角调整支架的角度，以最大程度地接收太阳辐射。
斜面屋顶支架则是根据建筑物的屋顶结构进行设计，保证光伏电池板的稳定安装。
3. 悬挂支架悬挂支架是一种将光伏电池板悬挂在建筑物外墙上的支架形式。
它通常由铝合金材料制成，具有轻巧、美观的特点。
悬挂支架的安装方式是通过固定在建筑物上的支撑杆将光伏电池板悬挂在墙面上，使之与建筑物外墙紧密贴合。
这种支架形式适用于一些有限空间的建筑物，如高层住宅、商业大厦等。
4. 水浮支架水浮支架是一种将光伏电池板安装在水面上的支架形式。
它通常由浮体和支架框架组成，可以使光伏电池板漂浮在水面上。
水浮支架的特点是适用于水体面积较大的地区，可以最大限度地利用水面资源进行光伏发电。
水浮支架还具有随水面波浪起伏而调整角度的功能，以保证光伏电池板的最佳接收太阳辐射。
5. 移动支架移动支架是一种可以根据太阳位置调整角度的光伏支架形式。
它通常由铝合金材料制成，具有可调节角度的特点。
移动支架可以根据太阳的位置自动调整光伏电池板的角度，以最大限度地接收太阳辐射。
这种支架形式适用于需要随时调整角度的场所，如太阳能车棚、户外充电站等。
以上是光伏支架的主要形式。
根据不同的安装场地和需求，选择合适的支架形式可以提高光伏电站的发电效率和稳定性。
光伏支架材料种类
光伏支架的材料种类主要有以下几种：
混凝土支架：主要应用在大型光伏电站上，因其自重大，只能安放于野外地基基础较好的地区。
但其耐候性较差，经冻融、盐碱等恶劣环境后容易产生开裂，甚至碎裂现象，维修成本较高。
钢支架：性能稳定，制造工艺成熟，承载力高，安装简便，广泛应用于民用、工业太阳能光伏和太阳能电站中。
但自身重量高，安装不便、运输成本高、且防腐性能一般。
铝合金支架：一般用在民用建筑屋顶太阳能应用上，铝合金具有耐腐蚀、质量轻、美观耐用的特点，但其自承载力低，无法应用在太阳能电站项目上。
铝材：是光伏支架中常用的材料之一，主要因其价格较为适中、重量轻、耐腐蚀等特点，适用于大面积的光伏电站的应用。
同时，使用铝材制作的光伏支架拼装方便，可根据实际场地要求进行加工制作，在进行现场安装时，能够大大减少工人的工作强度，提高施工效率。
不锈钢：具有优良的耐腐蚀性，这使得它在一些特殊环境下要比其他材质更加适合。
使用不锈钢的光伏支架能够进行一定程度上的调整，允许其垂直调整和水平调整，使得整个光伏电站的强度和使用寿命更长。
以上是光伏支架的主要材料种类，每种材料都有其特点和应用范围，需要根据具体的使用环境和需求来选择合适的材料。
2022年光伏支架的类型及其优缺点比较
光伏支架的类型及其优缺点比较目前应用较多的光伏支架类型有固定支架、手动可调支架、跟踪支架三类。
固定支架的支架倾角不可调，组件全年接收的辐射值相对其他两种支架形式最低，其运维费用也最低；手动可调支架全年可根据季节调整阵列倾角 2 次或 4 次，组件接收的辐射值较固定支架高，但支架调整的人工费用较高，且支架成本也较固定支架高；跟踪式支架则可根据太阳入射光线方向调整自身的角度，使得组件获得的辐射值最大，但跟踪系统的支架费用在三者中为最高，且跟踪系统机械故障率高。
跟踪系统根据旋转轴的数量分为单轴跟踪系统和双轴跟踪系统两类，单轴跟踪系统根据应用场地的纬度分为平单轴和斜单轴跟踪系统。
一、固定支架光伏组件的安装，考虑其可安装性和安全性，目前技术最为成熟、成本相对最低、应用最广泛的方式为固定式安装。
该方式将太阳能电池方阵按照一个固定的对地角度和固定的方向安装。
这种方式具有安装简单、运行维护方便等优点。
图1 固定式光伏支架二、倾角可调式支架基于倾角可调式固定支架安装的光伏方阵年发电量比倾角固定式安装的方阵会有一定的提高。
具体项目实施时，会根据电站所在地辐射量等气象条件考虑角度调节范围，以及调节形式（连续可调/间断可调），间断可调式稳定性较高，成本相对较低。
但其成本相对于倾角固定式支架稍高，另外后期维护成本相对固定式较高，电站投产运营后，运营成本相对固定式也较高。
图2 固定可调光伏支架三、单轴跟踪单轴自动跟踪器用于承载传统平板光伏组件，可将日均发电量提高5~15%。
如果单轴的转轴与地面所成角度为0度，则为水平单轴跟踪；如果单轴的转轴与地面成一定倾角，光伏组件的方位角不为0，则称为极轴单轴跟踪。
对于北纬30~40度的地区，采用水平单轴跟踪可提高发电量约5~10%左右，采用极轴单轴跟踪可提高发电量约8~15%左右。
但与水平单轴跟踪相比，极轴单轴跟踪的支架成本较高，抗风性相对较差，一般单轴跟踪系统多采用水平单轴跟踪的方式。
光伏支架常用的规格
光伏支架常用的规格（原创版）目录一、光伏支架的概述二、光伏支架的规格及常用类型1.规格2.常用类型三、光伏支架的选择与应用1.考虑因素2.应用实例四、光伏支架的未来发展趋势正文一、光伏支架的概述光伏支架是光伏电站中承载光伏组件的重要组成部分，它的质量和稳定性直接影响着光伏电站的发电效率和安全性。
光伏支架通常由铝合金、钢或非金属材料制成，根据不同的应用场景和要求，可以选择不同材料和规格的光伏支架。
二、光伏支架的规格及常用类型1.规格光伏支架的规格通常以其截面尺寸来表示，如 4141mm、4152mm、4162mm 等。
这些规格代表了支架的宽度和高度，不同的规格适用于不同的安装环境和负荷要求。
2.常用类型（1）铝合金支架：铝合金支架具有重量轻、耐腐蚀、稳定性好等特点，适用于屋顶、地面等安装环境。
（2）钢支架：钢支架具有承受能力强、稳定性好等特点，适用于污水处理厂、地形复杂的山地等安装环境。
（3）非金属支架（柔性支架）：非金属支架利用钢索预应力结构，具有安装简便、适应性强等特点，适用于跨度和高度受限的安装环境，如山谷、丘陵地带光伏电站等。
三、光伏支架的选择与应用1.考虑因素在选择光伏支架时，需要考虑以下几个因素：（1）安装环境：根据不同的安装环境，选择适合的支架类型和规格。
（2）负荷要求：根据光伏组件的重量和风荷载等负荷要求，选择具有足够承载能力的支架。
（3）材料耐久性：考虑支架材料的耐腐蚀性、抗老化性等，保证支架的使用寿命。
2.应用实例（1）铝合金支架在屋顶光伏电站中的应用：由于铝合金支架重量轻、安装简便，因此在屋顶光伏电站中得到广泛应用。
（2）钢支架在地面光伏电站中的应用：钢支架具有承受能力强、稳定性好等特点，适用于地面光伏电站的安装。
（3）非金属支架在山地光伏电站中的应用：非金属支架适应性强，可以解决山地光伏电站安装难度大、阳光遮挡严重等问题。
四、光伏支架的未来发展趋势随着光伏行业的快速发展，光伏支架也将不断创新和优化，未来可能会出现更多新型材料和结构形式的光伏支架，以适应不断变化的市场需求和安装环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

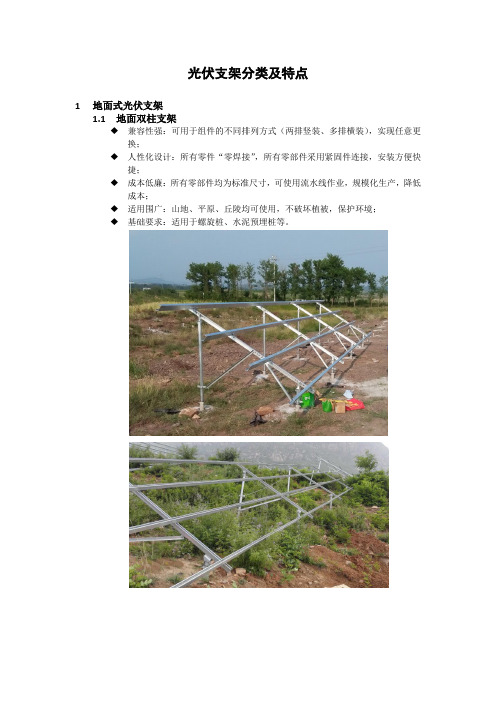

光伏支架分类及特点
1地面式光伏支架
1.1地面双柱支架
◆兼容性强：可用于组件的不同排列方式（两排竖装、多排横装），实现任意更
换；
◆人性化设计：所有零件“零焊接”，所有零部件采用紧固件连接，安装方便快
捷；
◆成本低廉：所有零部件均为标准尺寸，可使用流水线作业，规模化生产，降低
成本；
◆适用范围广：山地、平原、丘陵均可使用，不破坏植被，保护环境；
◆基础要求：适用于螺旋桩、水泥预埋桩等。
1.2地面单柱支架
◆安装便捷：结构简单，操作方便，安装技术要求低，安装效率高；
◆强度高：采用大截面型材或合金钢，强度更高，抗风、雪压更强；
◆兼容性强：可用于不同排列方式，任意组合；
◆长寿命，更环保：表面热镀锌处理，耐腐蚀性强，无污染，可循环利用，无材
料浪费；
◆适用范围广：平原、河塘、沼泽均适用，对土质无要求，可实现农光互补、渔
光互补，实现发电、农渔双丰收，高效利用可耕地。
2屋面式支架
2.1金属屋面支架
◆安装便捷：特有的铝合金轨道、各型卡扣，适应性广，无需现场加工，安装方
便快捷；
◆轻量化设计：采用优质铝合金材料，采用力学优化，重量更轻；
◆长寿命，更环保：采用304不锈钢紧固件，铝合金钝化处理，寿命更长，可循
环利用，更加环保；
2.2平面屋顶支架
◆安装便捷：标准化零件，外观简洁，安装方便；
◆材质种类丰富：可提供合金钢、结构钢、铝合金等材质支架，能满足不同屋顶
强度要求；
◆支架方式灵活：根据不同屋面承重、排水要求，提供负重式、化学锚栓式固定
方式。
3大棚式系统
◆样式多：纯农业大棚式、农业大棚与阳光棚互补式；
◆安装便捷：全安装式设计，现场不需加工，降低现场安装难度，施工速度块；
◆寿命长：热镀锌处理，耐腐蚀型强，安全环保，寿命更长；
◆环境可调：大棚环境、湿度可人工调节，适用于发展现代化农业。
温室观光大棚
温室观光大棚
蘑菇棚
蘑菇棚
◆水面漂浮式支架
◆安装便捷：浮筒标准化生产，安装简单快捷；
◆寿命长：浮筒采用改良高密聚乙烯，耐候性、抗紫外线、高低温适应能力更强，
寿命更长；
◆轻量化设计：支架采用纯塑料安装或高强钢、铝合金等，重量更轻，成本更低，
抗风、雪压能力更强；
◆固定方式灵活：可采用锚栓、打桩、缆绳等固定方式，适应水位不断变化；
◆限制少：目前国内光伏场地不断减少，我国有广阔的水面，发展漂浮式水面支
架，可以减少水量蒸发，抑制藻类生长，降低光伏组件温度，提高单位面积发电量；
树脂制浮体架台。
