比表面积计算方法OK
bet比表面积、孔体积计算公式
一、概述在工程设计和科学研究中，经常需要计算材料的比表面积和孔体积。
比表面积和孔体积是描述材料物理和化学性质的重要参数，因此准确地计算它们对于选择材料、设计工艺以及预测材料性能都至关重要。
在本文中，我们将介绍如何计算材料的比表面积和孔体积的常用公式和方法。
二、比表面积的计算1. 比表面积的定义比表面积是指单位质量或单位体积的材料所展示的表面积大小。
通常用特定表面积（specific surface area）来表示，单位是平方米每克（m2/g）或者平方米每立方厘米（m2/cm3），常用符号为SBET。
比表面积越大，表示材料的表面活性越高，与其他物质的接触面积也越大。
2. 比表面积计算公式目前常见的计算比表面积的方法有多种，其中一种是基于气体吸附实验数据计算的BET（Brunauer-Emmett-Teller）方法。
BET方法通过对气体在材料表面吸附的等温热力学原理进行分析，计算出材料的比表面积。
其计算公式为：SBET = Nt * S_0 / m其中，Nt为吸附层的数量，S_0为吸附分子的面积（通常取氮气的面积），m为材料的质量。
另外，还有一些其他方法如Langmuir方法和Dubinin-Radushkevich方法等，它们都是基于对吸附等温线进行拟合计算比表面积的。
三、孔体积的计算1. 孔体积的定义孔体积是指材料中孔隙的体积大小，也是描述材料孔隙结构的一个重要参数。
通常用孔容（pore volume）来表示，单位是立方厘米每克（cm3/g），也可以用百分比来表示。
孔体积的大小关系到材料的吸附性能、过滤性能以及储存性能。
2. 孔体积计算公式孔体积的计算方法也有多种，其中一种常见的是通过气体吸附实验数据计算的BJH（Barrett-Joyner-Halenda）方法。
BJH方法通过对吸附等温线的截面进行分析，计算出材料的孔体积。
其计算公式为：Vp = ∫[V(BJH)]d(logD)其中，Vp为孔体积，V(BJH)为通过BJH方法计算出的孔体积，D为孔径。
n2o表征计算cu比表面积公式理解
n2o表征计算cu比表面积公式理解我们来了解一下Cu比表面积的概念。
比表面积是指材料单位质量或单位体积的表面积，它可以用来衡量材料的表面活性和反应性能。
对于铜材料来说，比表面积越大，它的表面活性就越高，反应性能也就越好。
Cu比表面积的计算公式如下：Cu比表面积 = (N2O吸附量 / N2O单层吸附量) * 每个Cu原子的表面积其中，N2O吸附量是指在一定条件下，铜材料表面吸附N2O分子的量；N2O单层吸附量是指在同样条件下，N2O分子在理想状态下吸附在铜材料表面形成的单层分子量；每个Cu原子的表面积是指铜材料中每个铜原子所占据的表面面积。
这个公式的理解可以从以下几个方面展开。
N2O吸附量是指在一定条件下，铜材料表面吸附N2O分子的量。
N2O 是一种气体，能够与铜表面发生化学吸附反应。
因此，当N2O分子接触到铜表面时，它会与铜表面的原子或分子发生相互作用，从而被吸附在表面上。
N2O单层吸附量是指在同样条件下，N2O分子在理想状态下吸附在铜材料表面形成的单层分子量。
在理想情况下，N2O分子会均匀地吸附在铜表面，形成一个单层的分子层。
这个单层的分子量可以通过实验测量得到。
每个Cu原子的表面积是指铜材料中每个铜原子所占据的表面面积。
由于铜原子的大小是一定的，因此每个铜原子所占据的表面面积也是一定的。
这个表面面积可以通过计算得到。
Cu比表面积公式中包含了N2O的表征，通过测量N2O吸附量和N2O 单层吸附量，再乘以每个Cu原子的表面积，就可以得到铜材料的比表面积。
这个比表面积可以用来评估铜材料的表面活性和反应性能。
需要注意的是，Cu比表面积的计算公式是一个近似公式，它假设了N2O分子能够均匀地吸附在铜材料表面，并且每个Cu原子的表面面积是一定的。
在实际应用中，由于吸附条件的差异和铜材料的结构特点，实际测量得到的比表面积可能会有一定的误差。
因此，我们在计算和应用Cu比表面积时，需要结合实际情况进行综合分析和判断。
活性炭比表面积计算公式

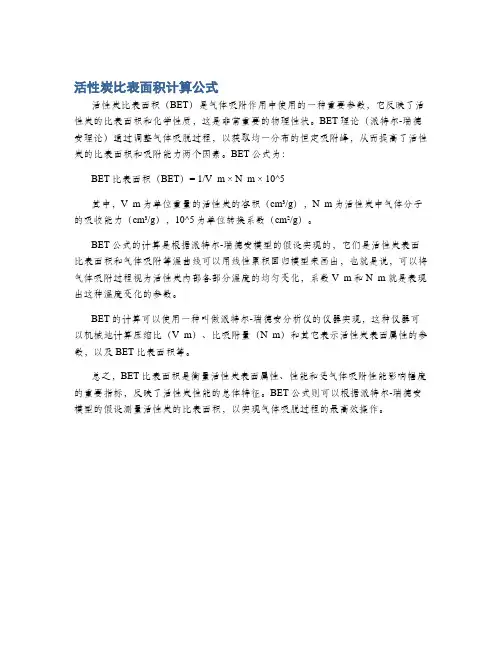

活性炭比表面积计算公式
活性炭比表面积（BET）是气体吸附作用中使用的一种重要参数，它反映了活性炭的比表面积和化学性质，这是非常重要的物理性状。
BET理论（派特尔-瑞德安理论）通过调整气体吸脱过程，以获取均一分布的恒定吸附峰，从而提高了活性炭的比表面积和吸附能力两个因素。
BET公式为：
BET比表面积（BET）= 1/V_m × N_m × 10^5
其中，V_m为单位重量的活性炭的容积（cm³/g），N_m为活性炭中气体分子的吸收能力（cm³/g），10^5为单位转换系数（cm²/g）。
BET公式的计算是根据派特尔-瑞德安模型的假设实现的，它们是活性炭表面比表面积和气体吸附等温曲线可以用线性累积回归模型来画出，也就是说，可以将气体吸附过程视为活性炭内部各部分温度的均匀变化，系数V_m和N_m就是表现出这种温度变化的参数。
BET的计算可以使用一种叫做派特尔-瑞德安分析仪的仪器实现，这种仪器可以机械地计算压缩比（V_m）、比吸附量（N_m）和其它表示活性炭表面属性的参数，以及BET比表面积等。
总之，BET比表面积是衡量活性炭表面属性、性能和受气体吸附性能影响幅度的重要指标，反映了活性炭性能的总体特征。
BET公式则可以根据派特尔-瑞德安模型的假设测量活性炭的比表面积，以实现气体吸脱过程的最高效操作。
比表面积计算方法OK

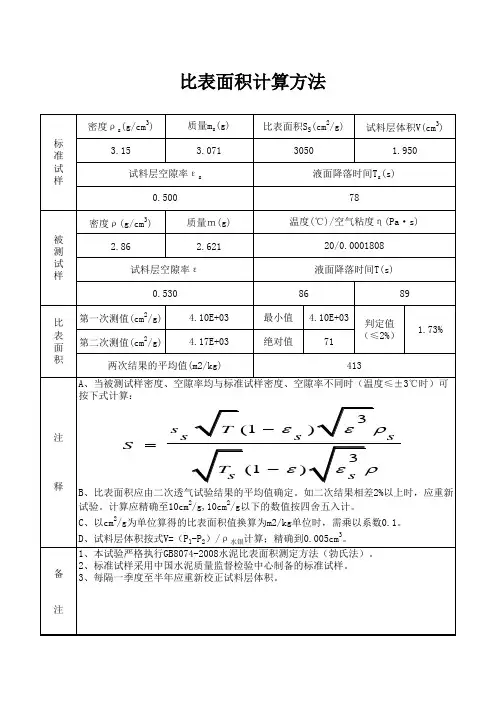

密度ρ s(g/cm3) 标 准 试 样 3.15 试料层空隙率ε 0.500 密度ρ (g/cm ) 被 测 试 样 2.86
3
质量ms(g) 3.071
s
比表面积SS(cm2/g) 3050
试料层体积V(cm3) 1.950
液面降落时间Ts(s) 78
质量ｍ(g) 2.621
温度(℃)/空气粘度η (Pa·s) 20/0.0001808 液面降落时间T(s) 86 89 4.10E+03 71 413 判定值 （≤2%）
s
)
3
s
释
T (1 ) s
s
3
B、比表面积应由二次透气试验结果的平均值确定。如二次结果相差2%以上时，应重新 试验。计算应精确至10cm2/g,10cm2/g以下的数值按四舍五入计。 C、以cm2/g为单位算得的比表面积值换算为m2/kg单位时，需乘以系数0.1。 D、试料层体积按式V=（P1-P2）/ρ
试料层空隙率ε 0.530
比 表 面 积
第一次测值(cm2/g) 第二次测值(cm /g)
2
4.10E+03 4.17E+03
最小值 绝对值
1.73%
两次结果的平均值(m2/kg)
A、当被测试样密度、空隙率均与标准试样密度、空隙率不同时（温度≤±3℃时）可 按下式计算：
注
s S
s
T (1
水银计算；精确到0.005cm 3
。
ห้องสมุดไป่ตู้
备
1、本试验严格执行GB8074-2008水泥比表面积测定方法（勃氏法）。 2、标准试样采用中国水泥质量监督检验中心制备的标准试样。 3、每隔一季度至半年应重新校正试料层体积。
测比表面积的方法
测比表面积的方法比表面积呢，就是指单位质量物料所具有的总面积。
那咋测这个比表面积呀？有一种方法叫气体吸附法。
这就像是给那些小颗粒的东西找好多好多小气体分子做朋友，然后看这些气体分子能在材料表面吸附多少。
就好比小颗粒是一个个小房子，气体分子就是来住房子的客人。
通过测量吸附气体的量，再经过一些复杂的计算，就能算出比表面积啦。
这种方法特别适合那些粉末状的材料哦，像咱们常见的活性炭，它的比表面积可大了，就很适合用这个方法来测。
还有压汞法呢。
这个方法就有点像给材料的孔隙里灌水银。
因为水银不会自己跑到材料的小孔隙里去，得给它加点压力才行。
根据压入材料孔隙中的水银量和所施加的压力，就能算出材料的比表面积。
不过这个方法有点麻烦，而且水银可是有毒的，使用的时候可得特别小心，就像对待一个有点危险但又很有用的小怪兽一样。
溶液吸附法也能测比表面积。
把材料放到溶液里，让溶液里的某些分子吸附在材料表面。
然后通过测量溶液浓度的变化来确定吸附量，再计算出比表面积。
这个方法相对来说比较简单，就像做一个简单的小实验一样。
不同的方法都有自己的优缺点。
气体吸附法比较准确，应用也很广泛，但是设备可能有点贵。
压汞法能测量的范围比较广，但是操作危险又复杂。
溶液吸附法简单又便宜，不过准确性可能就稍微差一点。
咱们在选择测量比表面积的方法的时候，得根据材料的性质、测量的精度要求还有自己的条件来决定。
要是材料很珍贵，精度要求又高，那可能气体吸附法就比较合适。
要是预算有限，对精度要求不是特别高，溶液吸附法也能凑合用。
总之呀，测量比表面积就像一场探索材料微观世界的小冒险，每个方法都是一条不同的小路，就看咱们怎么选啦。
比表面积测定方法
一、定义与原理1．水泥的比表面积，以1克水泥所含颗拉的表面积表示，其单位为厘米[2]／克。
2．水泥的比表面积，主要是根据通过一定空隙率的水泥层的空气流速来测定。
因为对一定空隙率的水泥层，其中空隙的数量和大小是水泥颗粒，比表面积的函数，也决定了空气流过水泥层的速度，因此根据空气流速即可计算比表面积。
二、仪器3．试验仪器采用透气仪，仪器的装置见图1、2和图3。
其构造主要包活四个部分。
（1）圆筒（图4）：放置水泥粉未试样用，为一内径25．1±0．1毫米的钢质圆筒1，断面相当于5厘米[2]。
在圆筒内壁下部有一凸边上面放有一穿孔圆板2，下面为螺旋底盖3，旋紧在圆筒底部，在穿孔板以下圆筒壁上装有一个通气管4。
穿孔板为一钢质薄板厚2毫米，直径25．1±0．1毫米，具有90个孔，孔径1．2毫米，均匀分布在板面上。
（2）捣器（图5）：为捣实圆筒内试料至一定体积时用。
由圆柱捣体1、支持环2及把手3组成。
捣体中心有垂直于底面的通气道，捣体的大小应与圆筒内径相适应，可自由伸人，其与圆筒壁接触的空隙应为0．1毫米。
支持环与捣器下平面之间的距离应当是：当捣体伸人圆筒内，当支持环与圆筒口相接触时，捣器底面至穿孔板之间的距离恰好为15±0．5毫米。
（3）气压计（图6）：由内径5毫米高250毫米的玻璃管制成。
气压计的一端是开口的，具有直径为28毫米的整个扩大部分1，另一端连接负压调整器和圆筒，具有直径为26毫米的两个扩大部分2。
上面的扩大部分用以测定比表面积大的粉未，下面的扩大部分用来测定比表面积小的粉末。
两个扩大部分上下的细颈上，均刻有标记（B，C，D），气压计中注入带颜色的水。
（4）负压调整器（图7），为高310毫米，直径38毫米的玻璃容器1。
容器内插入固定的排水管3，容器侧面带有一个三通管2，用以连接仪器其他各部分。
容器内注入饱和的食盐水。
食盐水的量，必须使抽气时气压计中的水位能升至规定的高度A。
比表面积求算的方法及各种理论适用的条件及注意的问题
比表面积求算的方法及各种理论适用的条件及注意的问题1.催化剂的比表面积贝士德仪器：指单位质量多孔物质内外表面积的总和单位：m2/g2.对于多孔催化剂或载体：可测方法总的比表面积BET法、色谱法活性比表面积化学吸附法、色谱法3.BET吸附等温方程――贝士德仪器BET比表面（目前公认为测量固体比表面的标准方法）（2）常见测定气体吸附量的方法：1.贝士德仪器容量法测定比表面积是测量已知量的气体在吸附前后体积之差，由此即时算出被吸附的气体量。
在进行吸附操作前，要对催化剂样品进行脱气处理，然后进行吸附操作。
2.重量法重量法的原理是用特别设计的方法称取被摧化剂样品吸附的气体重量。
本法采用灵敏度高的石英弹簧秤，由样品吸附微量气体后的伸长直接测量出气体吸附量。
石英弹簧秤要预先校正。
除测定吸附量外，其他操作与容量法一致。
重量法能同时测量若干个样品(由样品管的套管数而定)，所以具有较高的工作效率。
但限于石英弹簧的灵敏度和强度，测量的准确度比容量法低得多，所以通常用于比表面积大于50m2样品的测定3.气相色谱法上述BET容量法和重量法，都需要高真空装置，而且在测量样品的吸附量之前，要进行长时间的脱气处理。
不久前发展的气相色谱法测量催化剂的比表面积，不需要高真空装置，而且测定的速度快，灵敏度也较高，更适于工厂使用。
色谱法测比表面积时，固定相就是被测固体本身(即吸附剂就是被测催化剂)，载气可选用Nz、Hz等，吸附质可选用易挥发并与被测固体间无化学反应的物质，如CeHe、CCld、CH：OH 等。
4.复杂催化剂不同比表面积的分别测定用上述基于物理吸附原理测定比表面积的方法，只能测定催化剂的总表面积，而不能测定不同组分(如活性金属)的比表面积。
因此，常常利用有选择性的化学吸附，来测定不同组分所占的表面积。
气体在催化剂表面上的化学吸附与物理吸附不同，它具有类似或接近于化学反应的性质，因而能对催化剂的某种表面有选择的能力。
没有一个适于测定各种不同催化剂成分表面积的通用方法，而是必须用实验来寻找在相同条件下只对某种组分发生化学吸附而对其他组分呈现惰性的气体，或者同一气体在这些组分上都能发生化学吸附，然而吸附的程度有所不同，也可以用于求得不同组分的表面积。
总结比表面积求算的方法及各种理论适用的条件及注意的问题
总结比表面积求算的方法及各种理论适用的条件及注意的问题飞鱼1.催化剂的比表面积：指单位质量多孔物质内外表面积的总和单位：m 2/g2.对于多孔催化剂或载体：3. BET 吸附等温方程――BET 比表面（目前公认为测量固体比表面的标准方法）（1） BET 吸附等温方程：BET 理论的吸附模型是建立在 Langmuir 吸附模型基础上的，同时认为物理吸附可分多层方式进行，且不等表面第一层吸满，在第一层之上发生第二层吸附，第二层上发生第三层吸附，……，吸附平衡时，各层均达到各自的吸附平衡，最后可导出：()S M M S P P C V C C V P P V P .11-+=-V M ：催化剂表面覆盖单分子层气体时所需气体的体积V ：平衡压力为P 时吸附气体的总体积P ：被吸附气体在吸附温度下平衡时的压力P S ：被吸附气体在吸附温度下平衡时的饱和蒸汽压C ：与被吸附气体种类有关的常数将()P P V P S -对S P P 作图得截距A=C V M 1 斜率B=CV C M 1- 即可得V M =1/(A+B)实验时每给定一个P 值，可测定对应的V 值，这样可在一系列P 值下测定V 值即可求得V M 有了V M 值后，换算为被吸附气体的分子数。
将此分子数乘以1个分子所占的面积即得被测样品的总表面积 S=V V MNA MV 为吸附气体的摩尔体积，标况下为22.4LN 为阿伏伽德罗常数 6.023*1023A M 为分子的横截面积 nm 2（2）常见测定气体吸附量的方法：1.容量法 测定比表面积是测量已知量的气体在吸附前后体积之差，由此即时算出被吸附的气体量。
在进行吸附操作前，要对催化剂样品进行脱气处理，然后进行吸附操作。
2.重量法 重量法的原理是用特别设计的方法称取被摧化剂样品吸附的气体重量。
本法采用灵敏度高的石英弹簧秤，由样品吸附微量气体后的伸长直接测量出气体吸附量。
石英弹簧秤要预先校正。
除测定吸附量外，其他操作与容量法一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密度ρ s(g/cm3) 标 准 试 样 3.15 试料层空隙率ε 0.500 密度ρ (g/cm ) 被 测 试 样 2.86
3
质量ms(g) 3.071
s
比表面积SS(cm2/g) 3050
试料层体积V(cm3) 1.950
液面降落时间Ts(s) 78
质量ｍ(g) 2.621
温度(℃)/空气粘度η (Pa·s) 20/0.0001808 液面降落时间T(s) 86 89 4.10E+03 71 413 判定值 （≤2%）
水银计算；精确到0.005cm 3
。
备
1、本试验严格执行GB8074-2008水泥比表面积测定方法（勃氏法）。 2、标准试样采用中国水泥质量监督检验中心制备的标准试样。 3、每隔一季度至半年应重新校正试料层体积。
注
s
)
3
s
释
T (1 ) 的平均值确定。如二次结果相差2%以上时，应重新 试验。计算应精确至10cm2/g,10cm2/g以下的数值按四舍五入计。 C、以cm2/g为单位算得的比表面积值换算为m2/kg单位时，需乘以系数0.1。 D、试料层体积按式V=（P1-P2）/ρ
试料层空隙率ε 0.530
比 表 面 积
第一次测值(cm2/g) 第二次测值(cm /g)
2
4.10E+03 4.17E+03
最小值 绝对值
1.73%
两次结果的平均值(m2/kg)
A、当被测试样密度、空隙率均与标准试样密度、空隙率不同时（温度≤±3℃时）可 按下式计算：
注
s S
s
T (1
